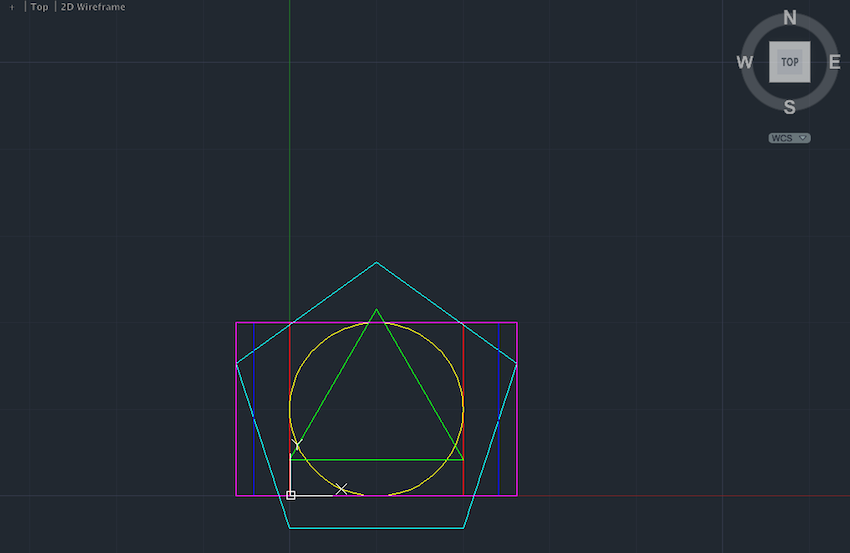

Durante a aula 4 trabalhamos em Autocad. Começamos por aprender alguns comandos e a desenhar figuras planas. Para iniciar defenimos as nossa layers consuante as figuras e atribuimos respectivas cores a cada uma. Após desenharmos cada figura aprendemos a redefenir o centro das figuras através de diagonais, fazendo isto para cada uma das figuras.



Até aqui trabalhamos sempre numa zona designada por modalspace e passamos a trabalhar em paperspace, nesta zona podemos preparar o desenho para a sua impressão. Deparamo-nos aqui com a impotância da indicação correta das dimensões para que na impressão tenhamos então a escala desejada. Para finalizara aula iniciamos uma esquadria nesta área, com o auxilio de uma linha vertical e uma horizontal com as coordenadas 0.0.








Ficheiro AutoCAD do Figuras Planas
