Na aula 10 o professor começou explicar que nos ia nos dar umas luzes sobre o exercício do pormenor. Pediu-nos para abrir a um novo ficheiro de Autocad, usando o comando Units onde mudamos as casas decimais para três. O professor ensinou-nos a ler as escalas que temos nos nossos pormenores e a passa-las para uma escala que estejamos mais acostomados em cm ou m, dando-nos duas hipóteses de o fazer, com os cálculos no exel ou mesmo no Autocad.
Para fazermos logo no Autocad descarregamos o docomento com o nome de CV e inserimo-lo no nosso docomento de Autocad. De seguida criamos layers, uma com o nome Imagem e com a respectivas escalas que temos no nosso pormenor, criamos ainda uma para as linhas auxiliares.Com o comando Imageattach adicinamos a nossa imagem do pormenor.

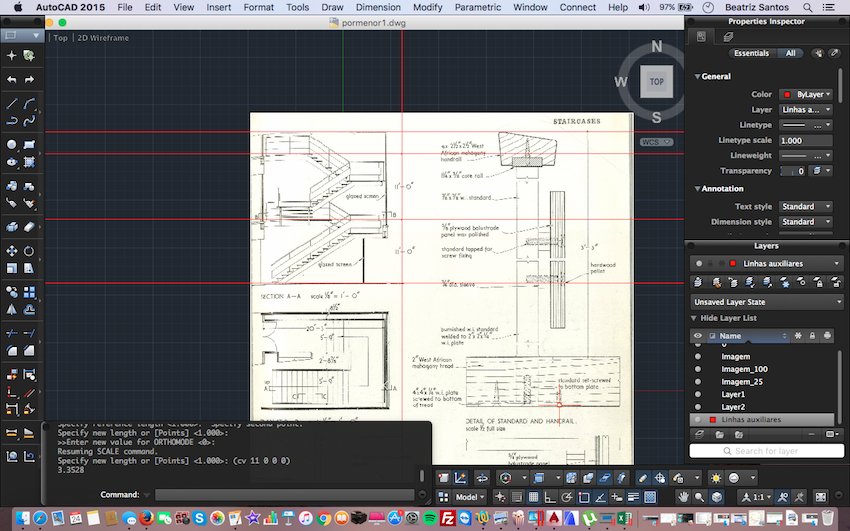

Após termos a imagem colocamos linhas auxiliares verticais e horizontais que passagem pelas linhas das medidas da imagem. Usando o comando scale selecionamos tudo e escolhemos um ponto, de seguida escreviamos r , selecionavamos os dois pontos (pontos da distância que usamos para por a escala) e por fim colocavamos cv e a distância que tinhamos, no meu caso (CV 11 0 0 0) e toda a nossa imagem e linhas auxiliares ficavam com a mesma escala.

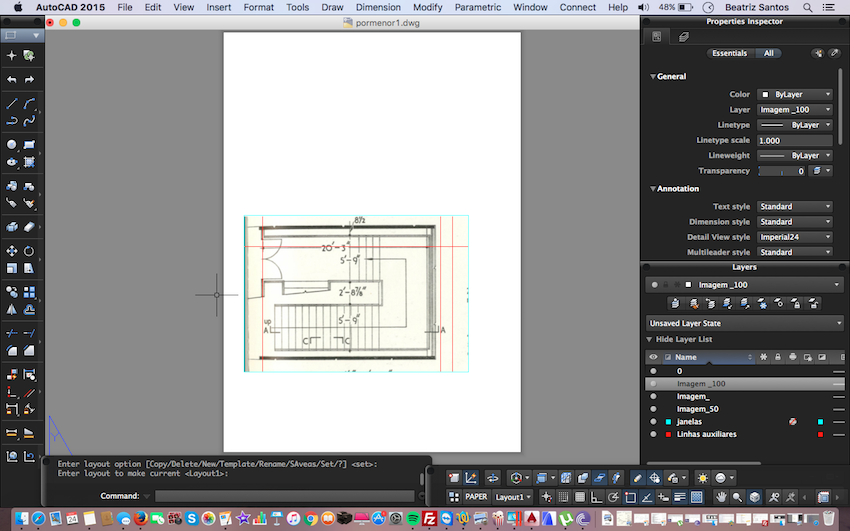

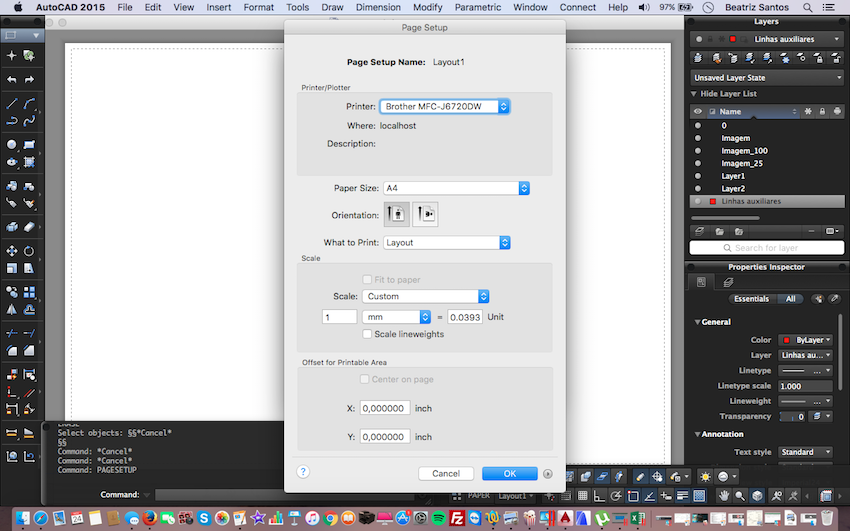

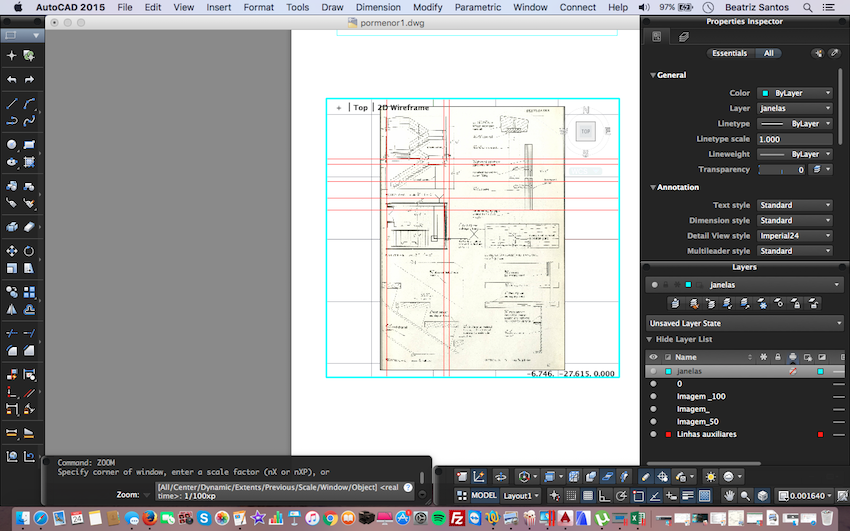

De seguida, mudamos para o paperspace, onde usamos o comando pagesetup e mudamos as características da folha onde iamos trabalhar. Usando o comando Mview criamos um retângulo onde aparecia a nosso desenho. Clicamos duas vezes neste retângulo para editar o seu interior. Usamos o comando Zoom e escrevemos a nossa escala para o nosso desenho ficar a escala dentro do nosso retângulo e colocamos a imagem no pormenor que estavos a trabalhar até então.
Para fazermos logo no Autocad descarregamos o docomento com o nome de CV e inserimo-lo no nosso docomento de Autocad. De seguida criamos layers, uma com o nome Imagem e com a respectivas escalas que temos no nosso pormenor, criamos ainda uma para as linhas auxiliares.Com o comando Imageattach adicinamos a nossa imagem do pormenor.
Após termos a imagem colocamos linhas auxiliares verticais e horizontais que passagem pelas linhas das medidas da imagem. Usando o comando scale selecionamos tudo e escolhemos um ponto, de seguida escreviamos r , selecionavamos os dois pontos (pontos da distância que usamos para por a escala) e por fim colocavamos cv e a distância que tinhamos, no meu caso (CV 11 0 0 0) e toda a nossa imagem e linhas auxiliares ficavam com a mesma escala.
De seguida, mudamos para o paperspace, onde usamos o comando pagesetup e mudamos as características da folha onde iamos trabalhar. Usando o comando Mview criamos um retângulo onde aparecia a nosso desenho. Clicamos duas vezes neste retângulo para editar o seu interior. Usamos o comando Zoom e escrevemos a nossa escala para o nosso desenho ficar a escala dentro do nosso retângulo e colocamos a imagem no pormenor que estavos a trabalhar até então.
