Desenho de Curvas Cônicas:
o Circulo, a Elipse, a Parábola, a Hipérbole.
Alguns dos comandos usados:
Layers properties (freeze),CONE, SECTION, XLINE, UCS nea,.

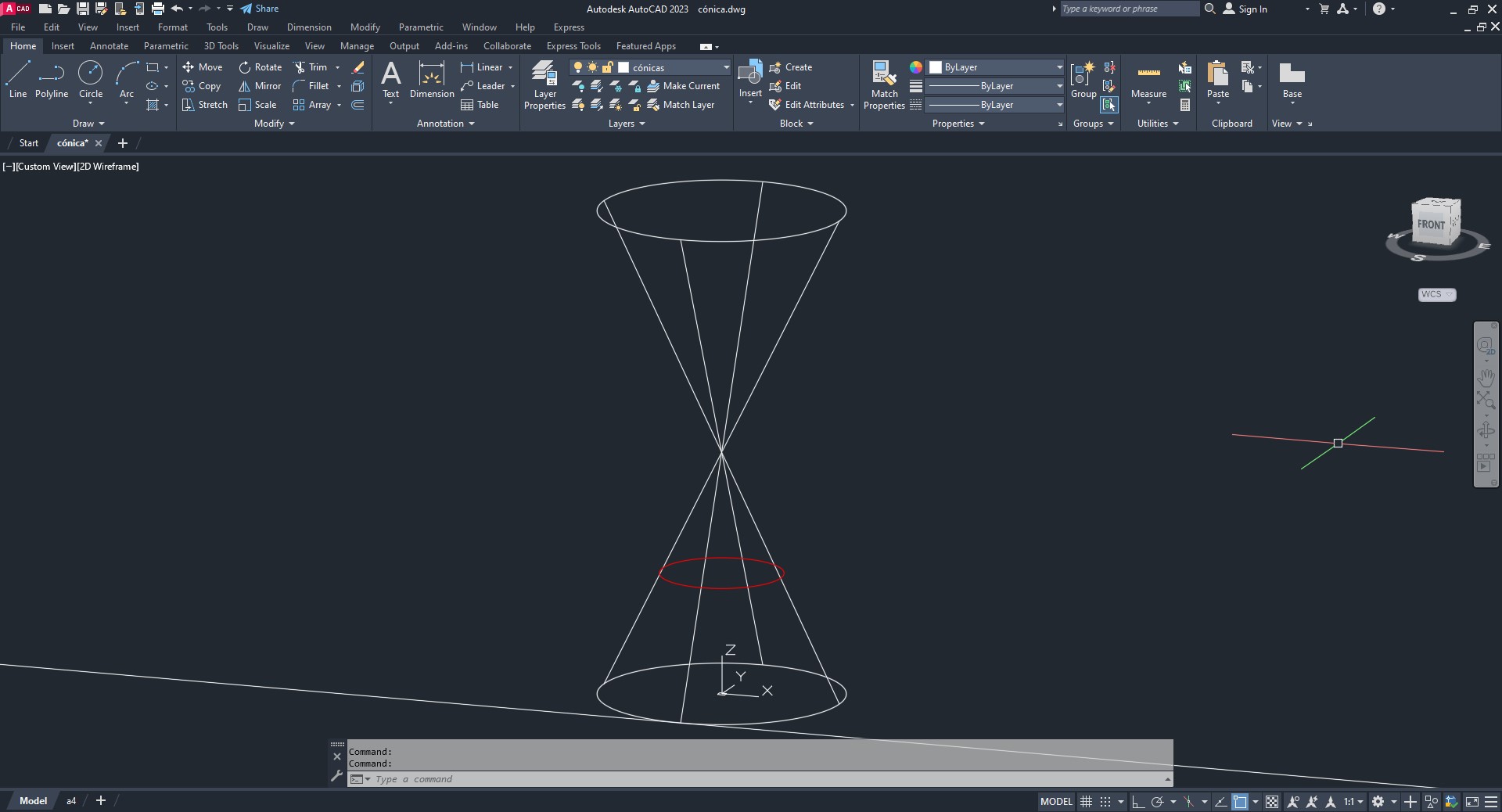

Circulo: Superfície cónica é seccionada com um plano paralelo a base.

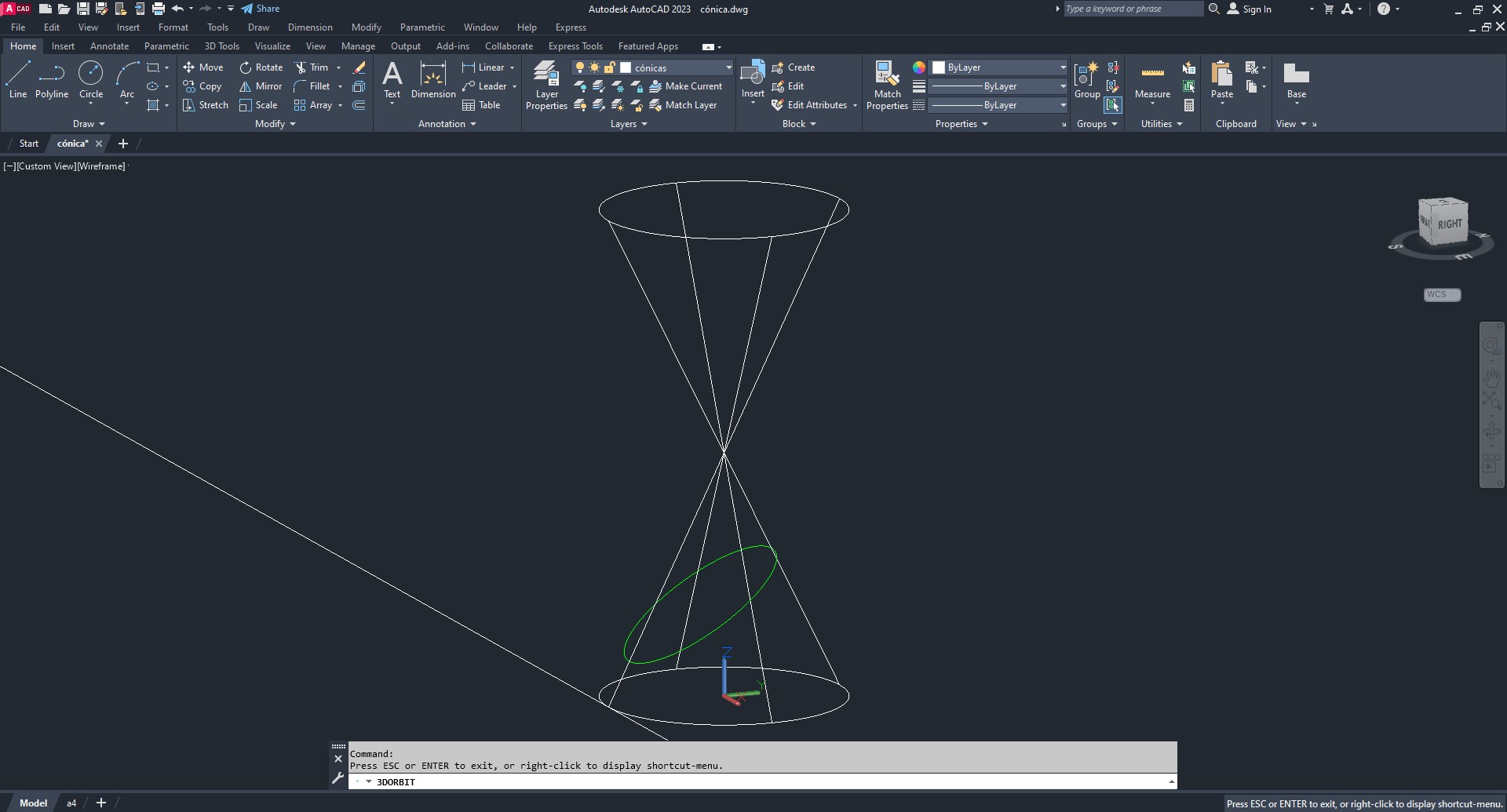

Elipse: Superfície cônica é seccionada com um plano oblíquo que não passa pela base.

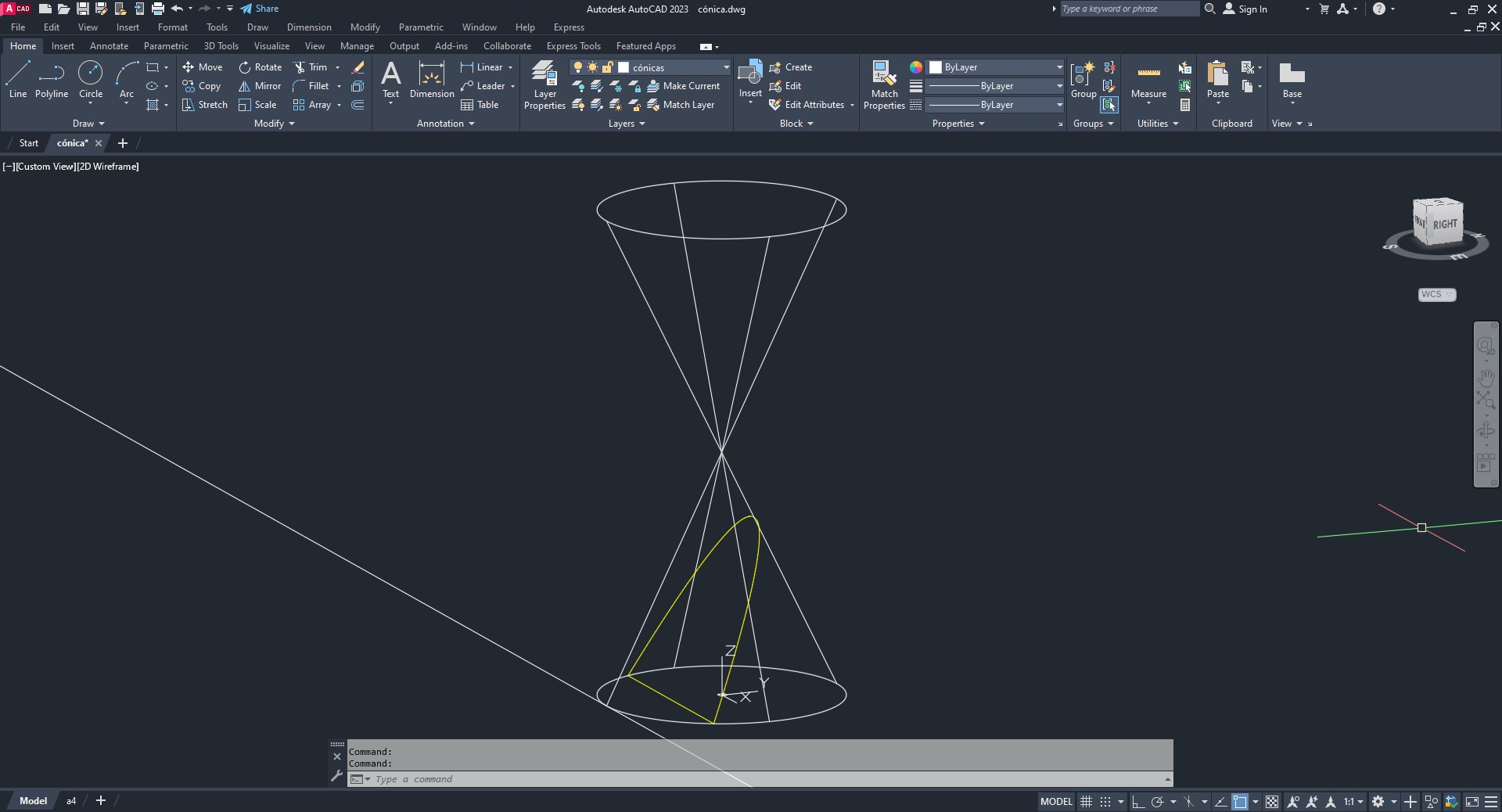

Parábola: Superfície cônica é seccionada com um plano paralelo a reta geratriz do cone,
e que passa pela base.

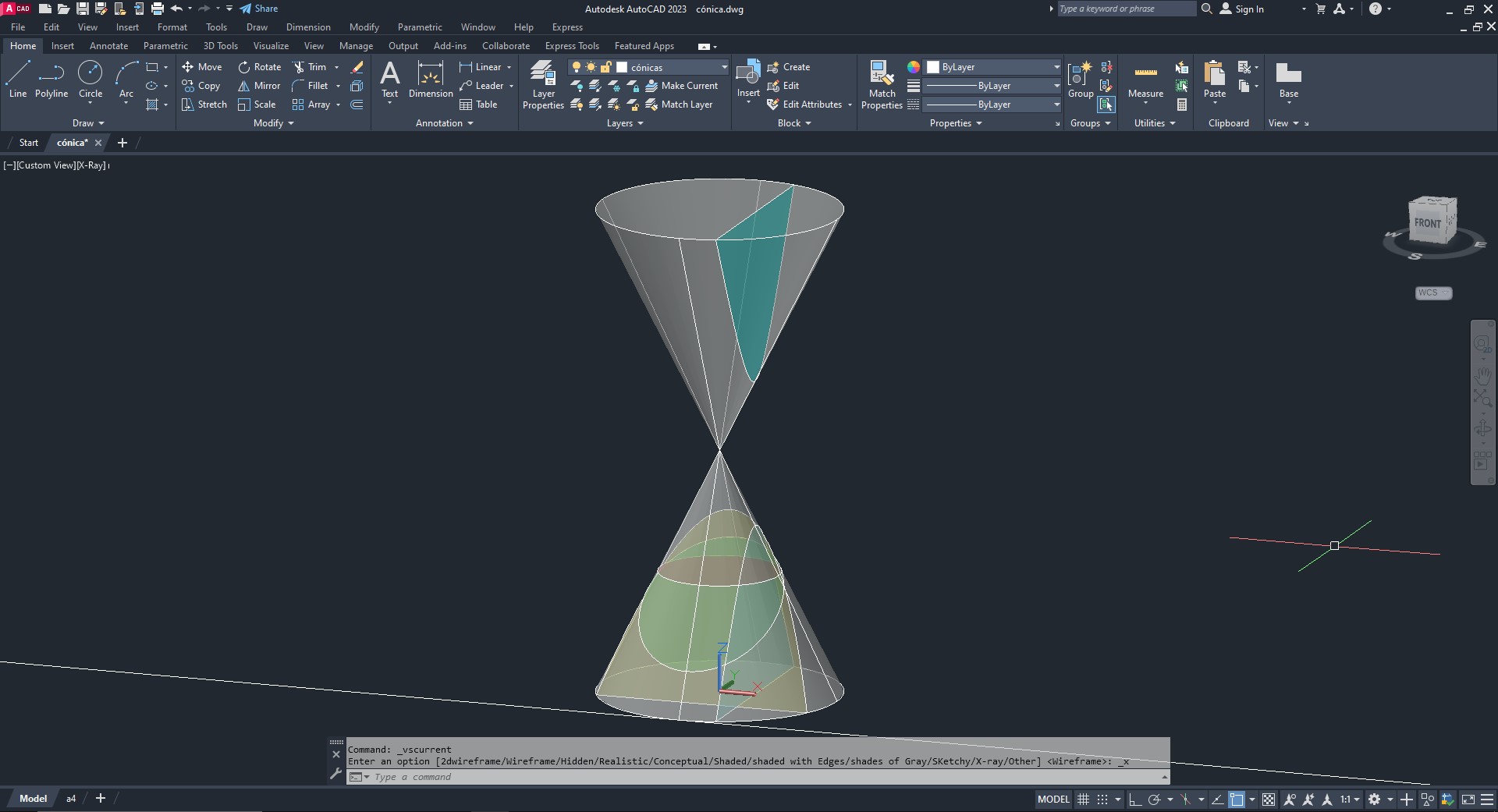

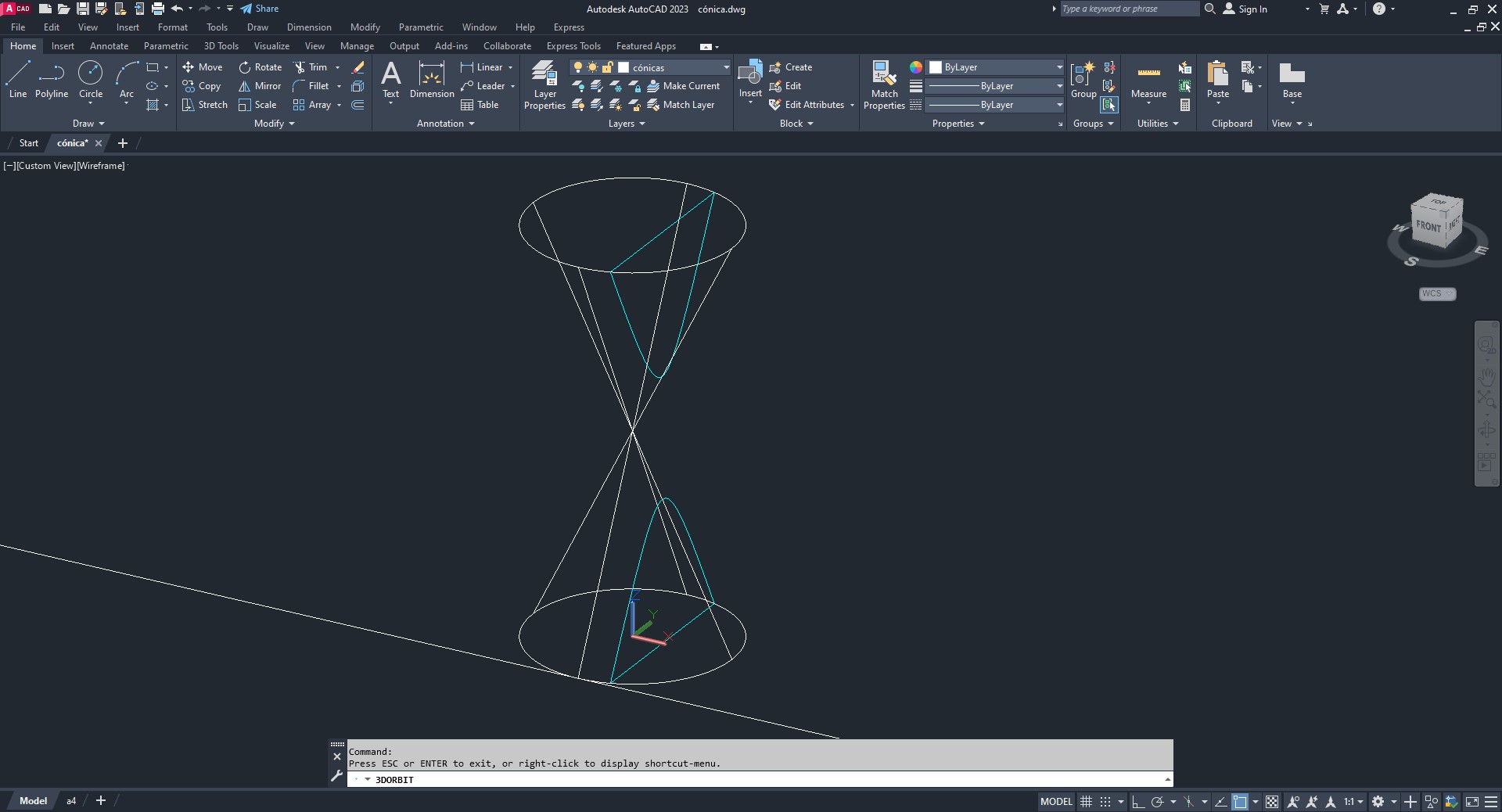

Hipérbole: Superfície cônica é seccionada com um plano através das duas metades do cone.

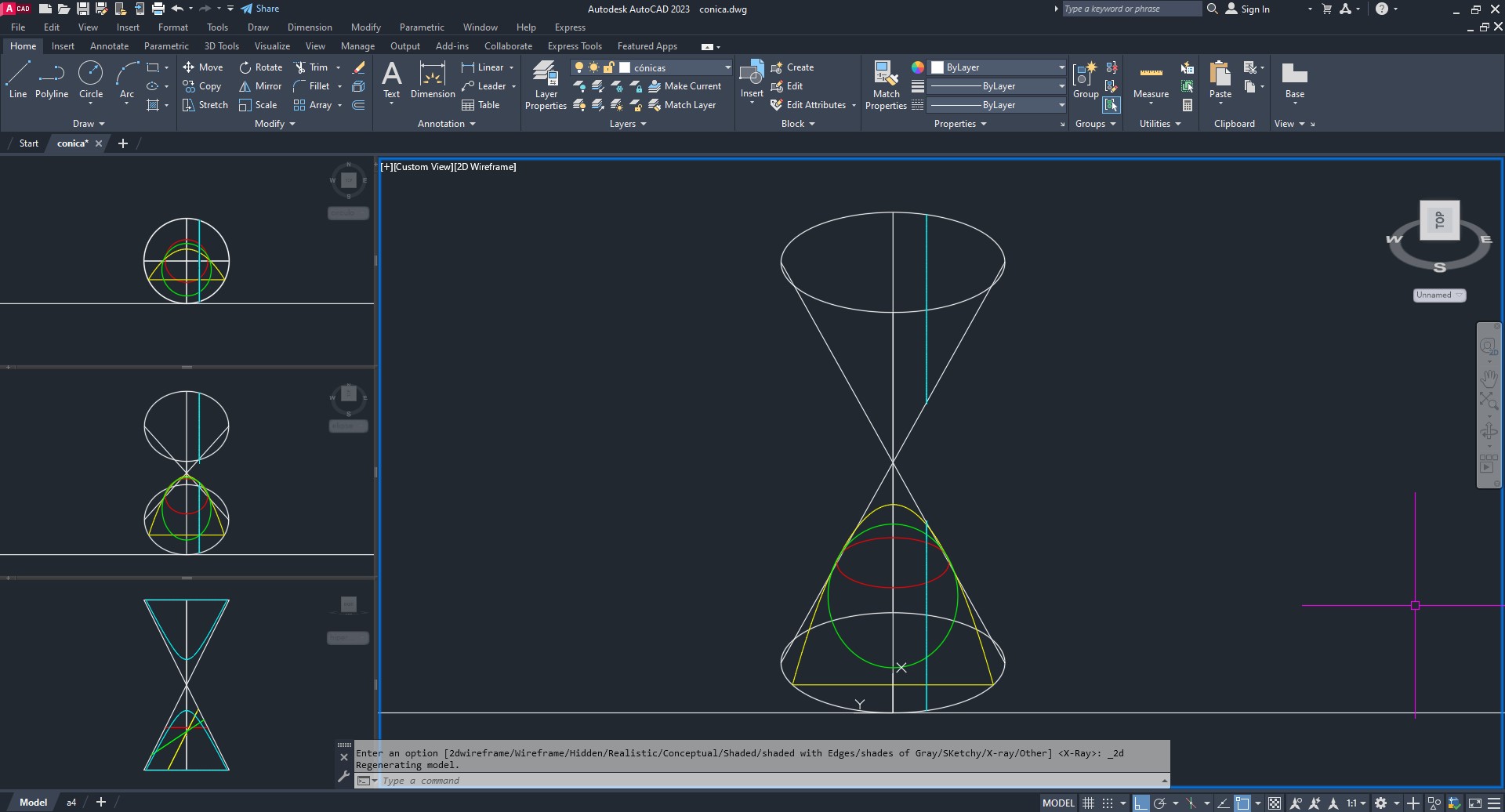

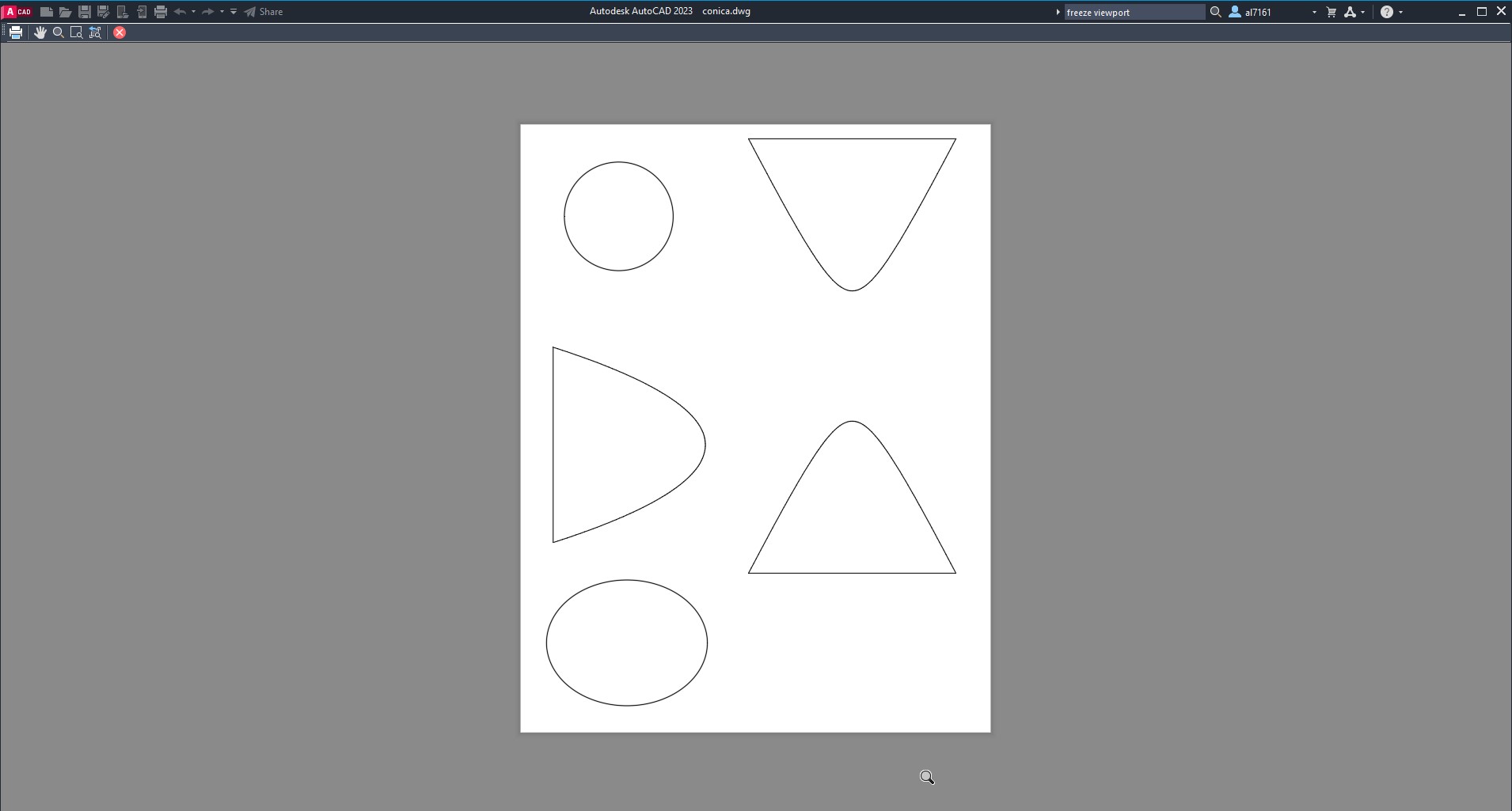

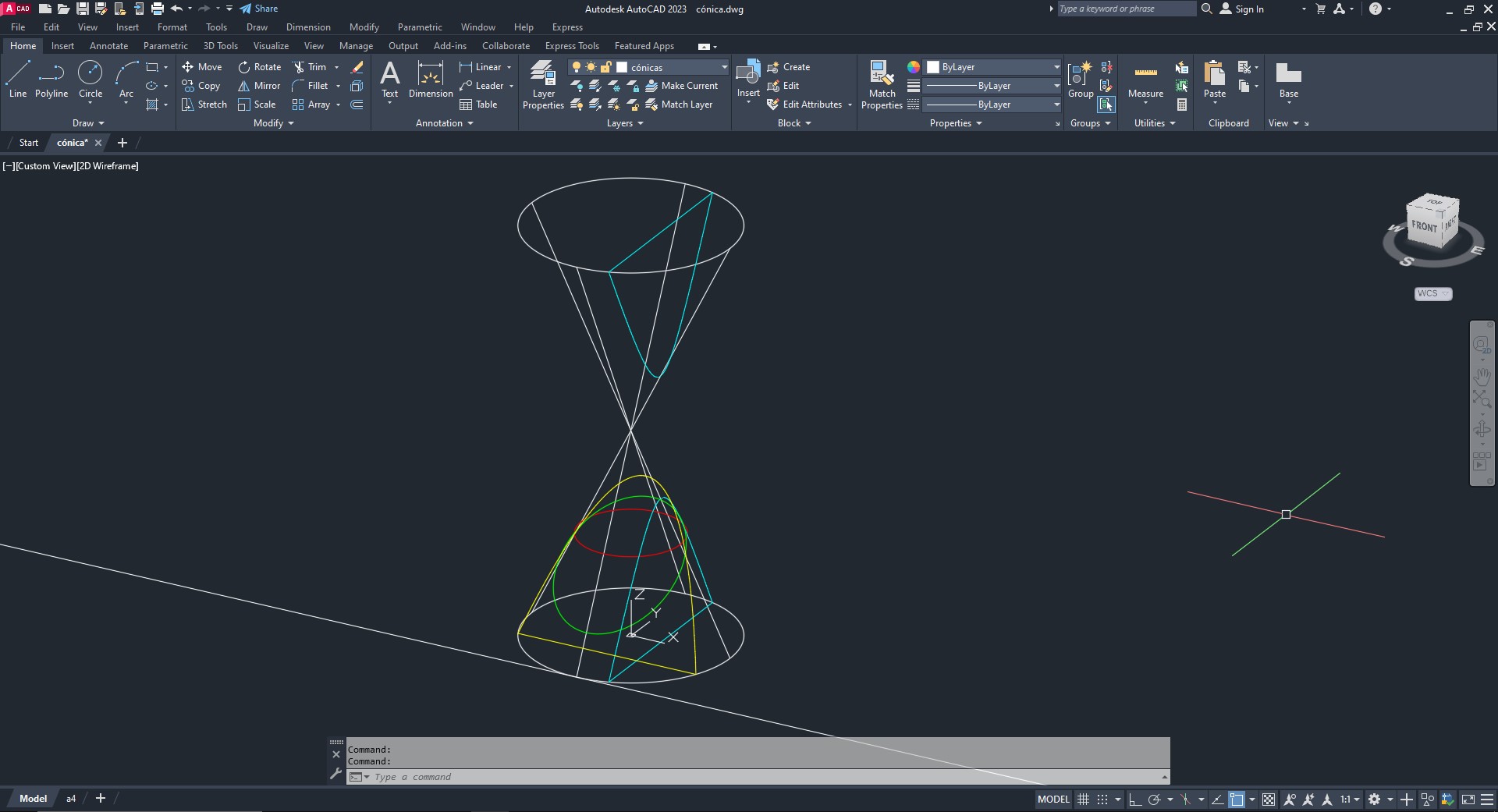

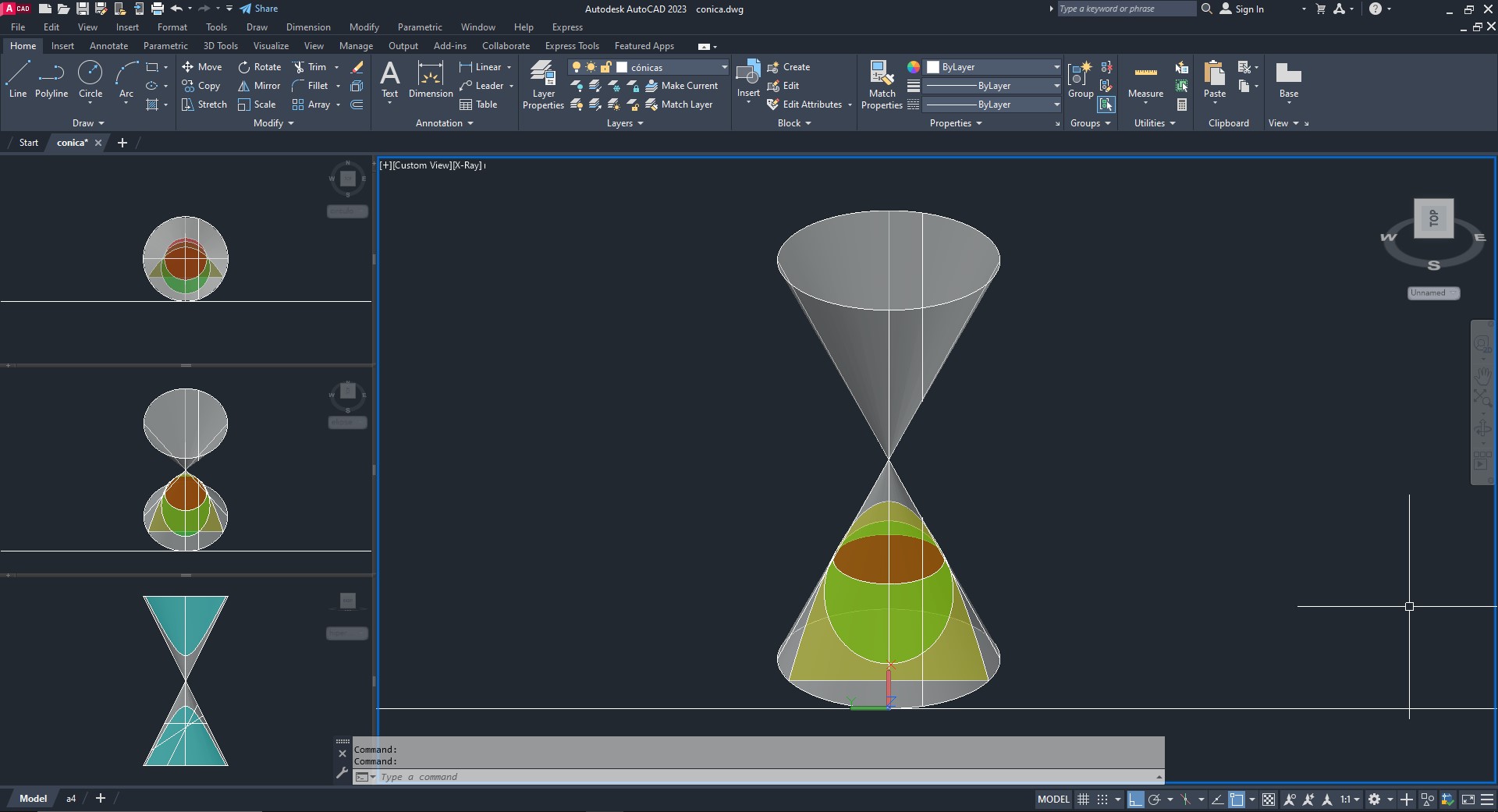

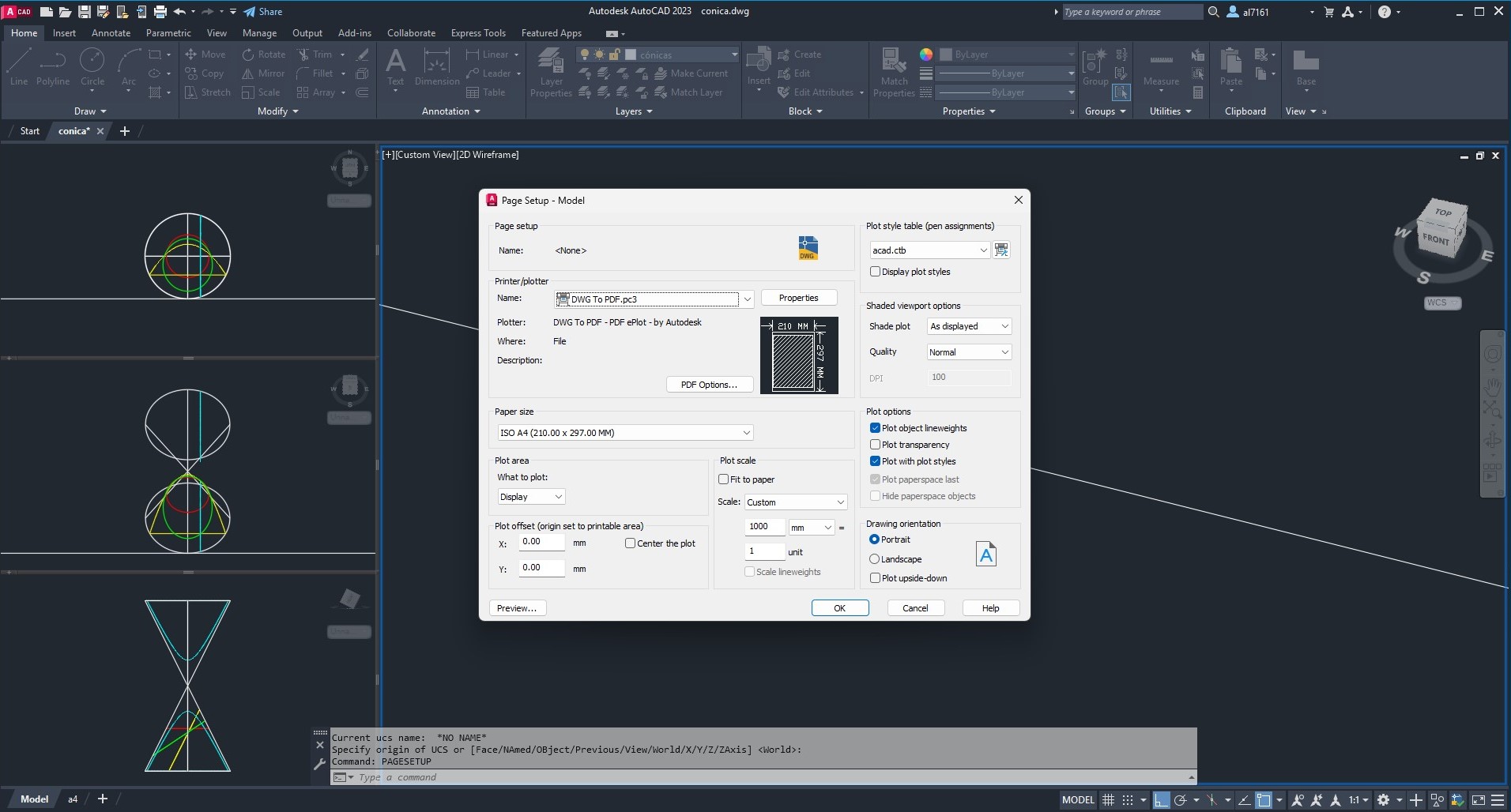

Cônicas

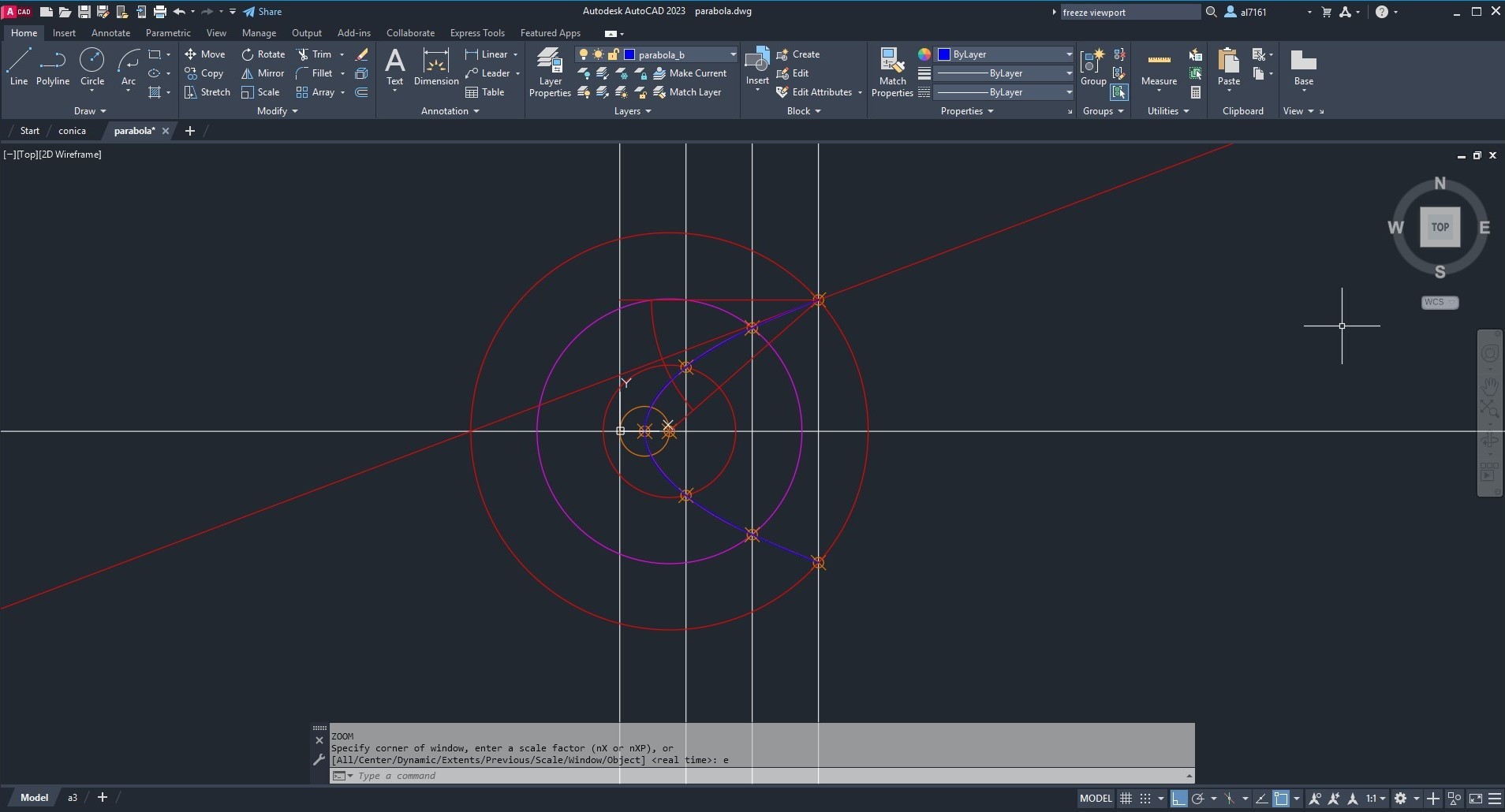

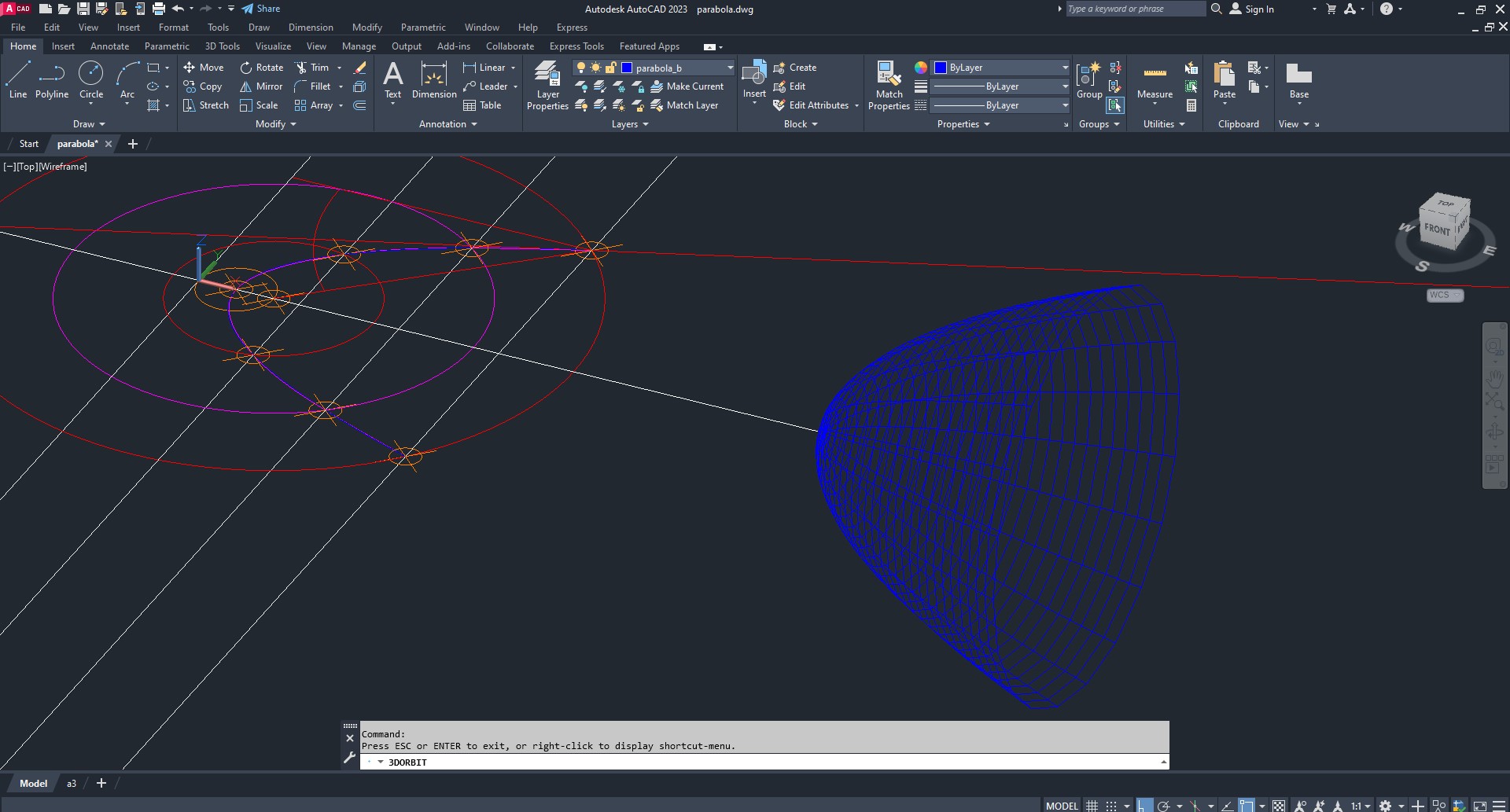

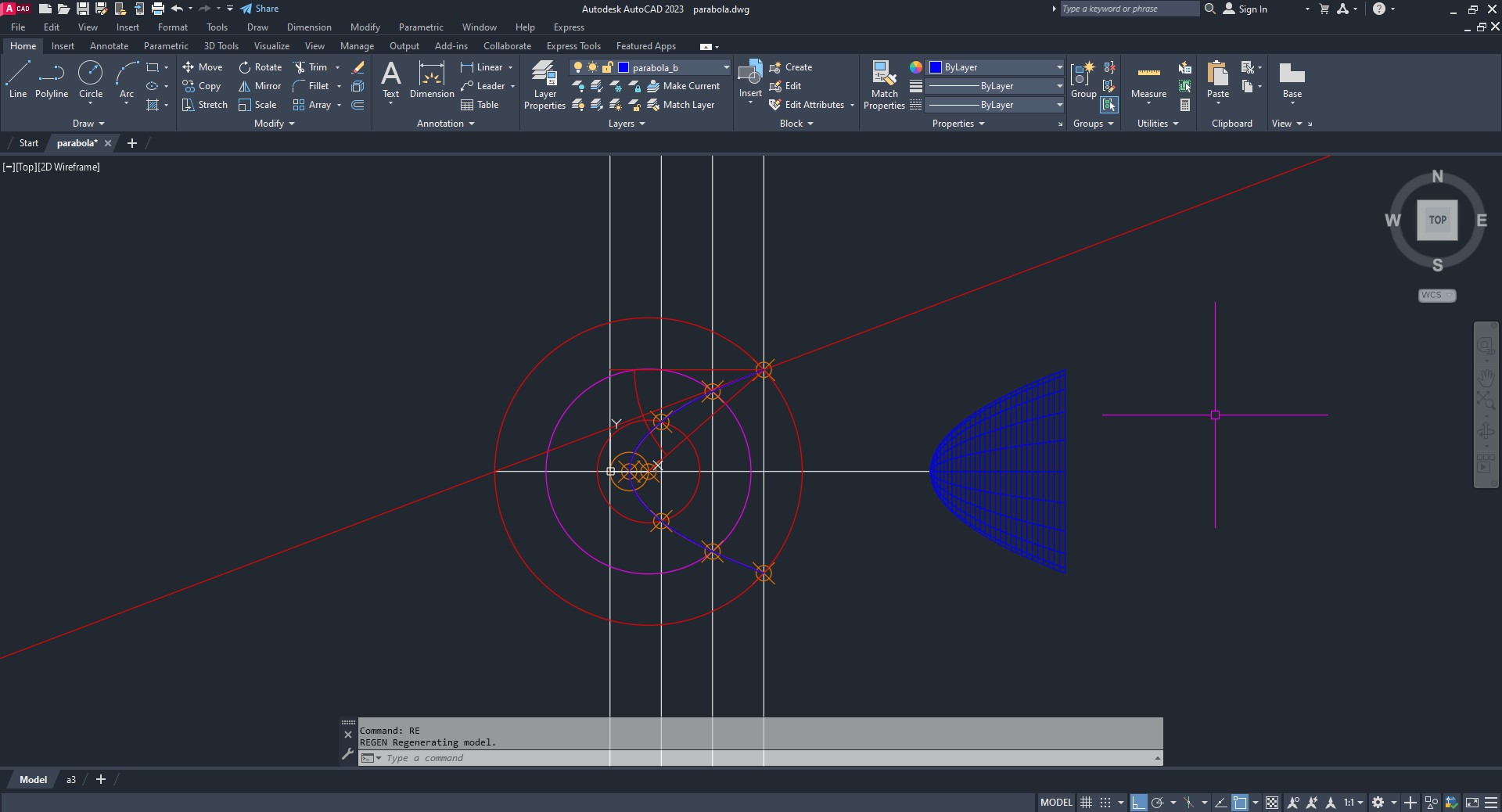

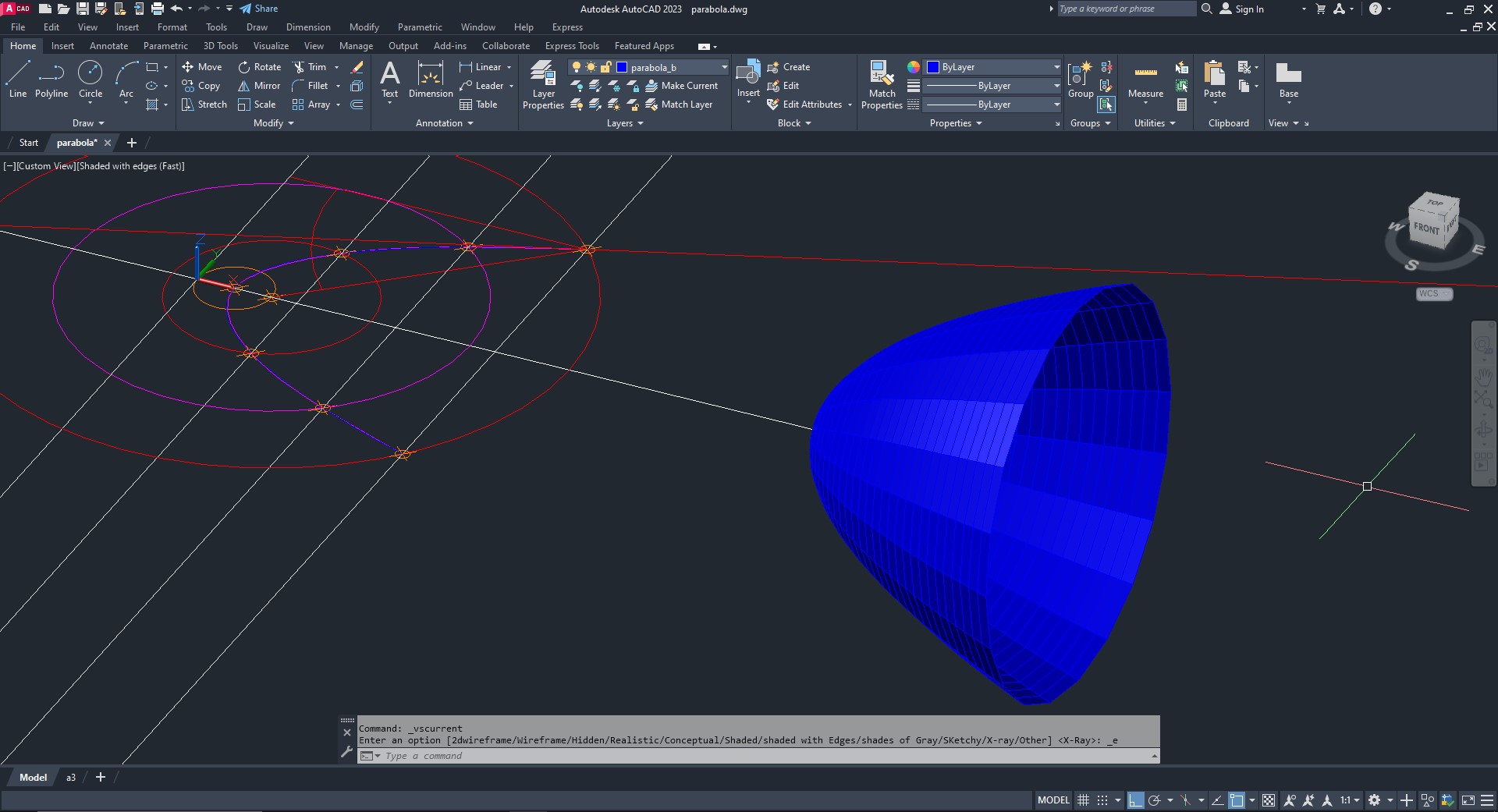

Desenho de Parábola.

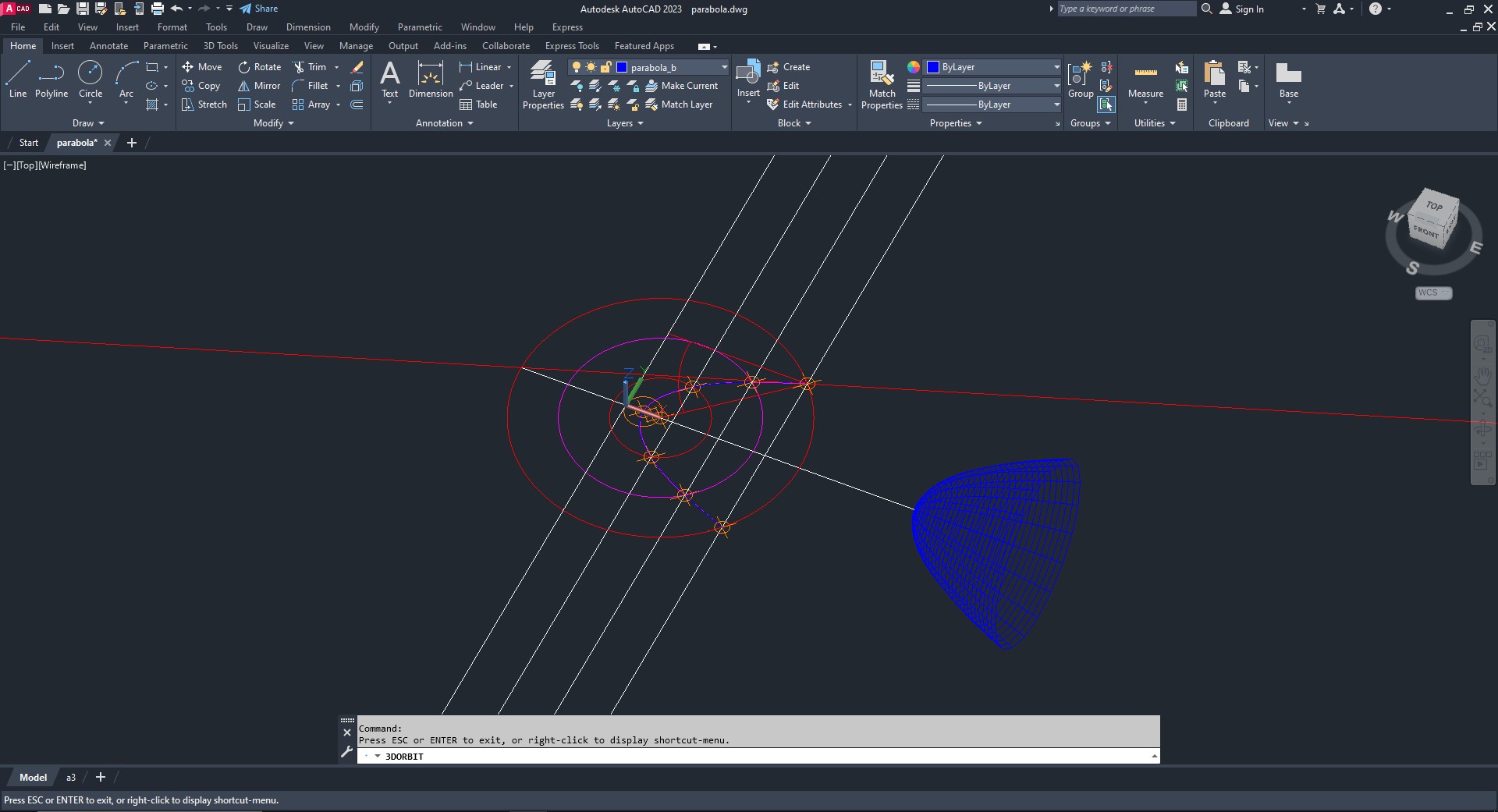

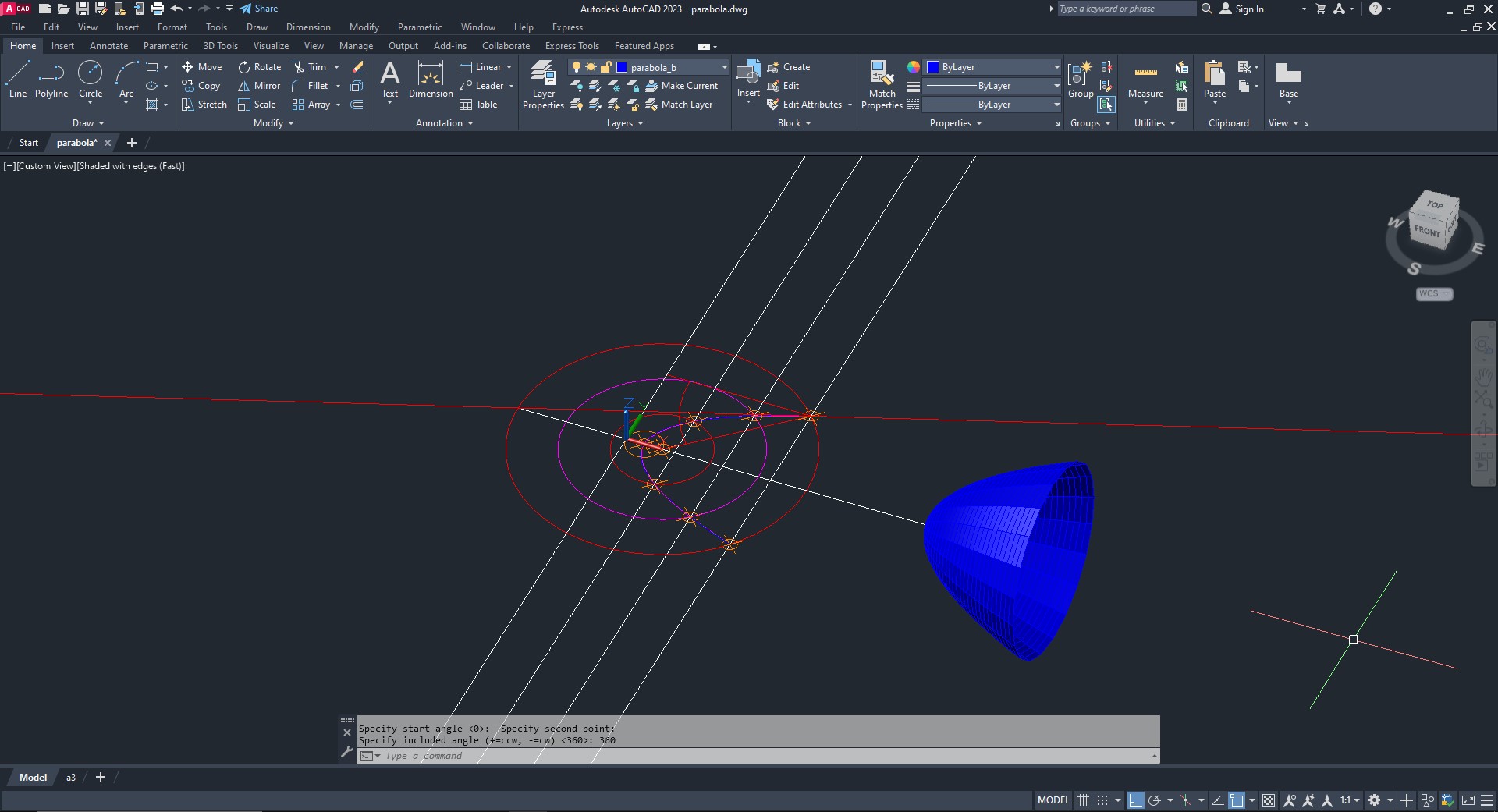

Comandos usados: XLINE, POINT, DDPTYPE, OFFSET, SPLINE, SURFTAB, REVSURF..
