Mestrado Integrado em Arquitetura 2C
Representação Digital
Professor Luís Romão
2025/2026
MEBIANE IZIDRO

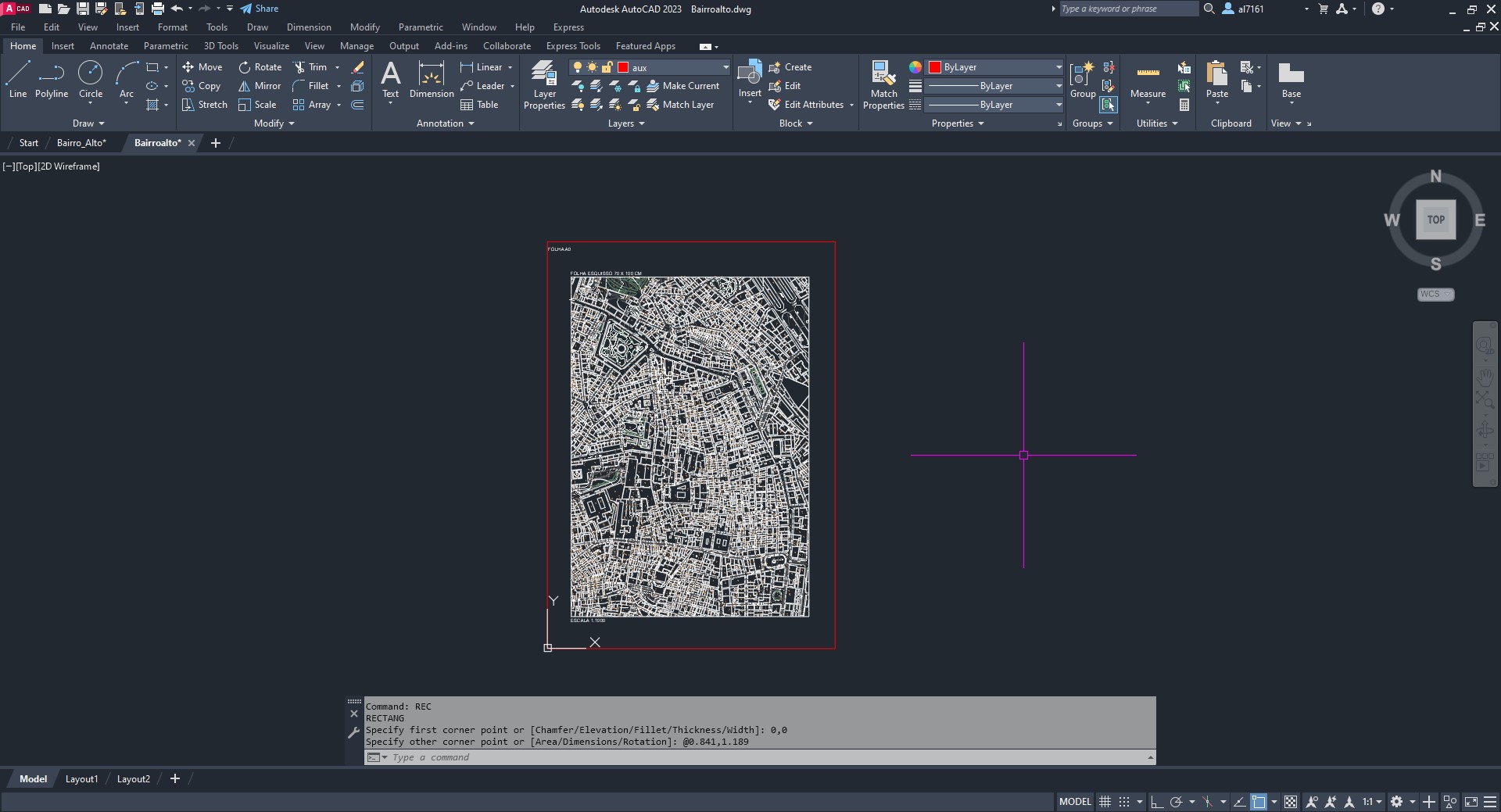

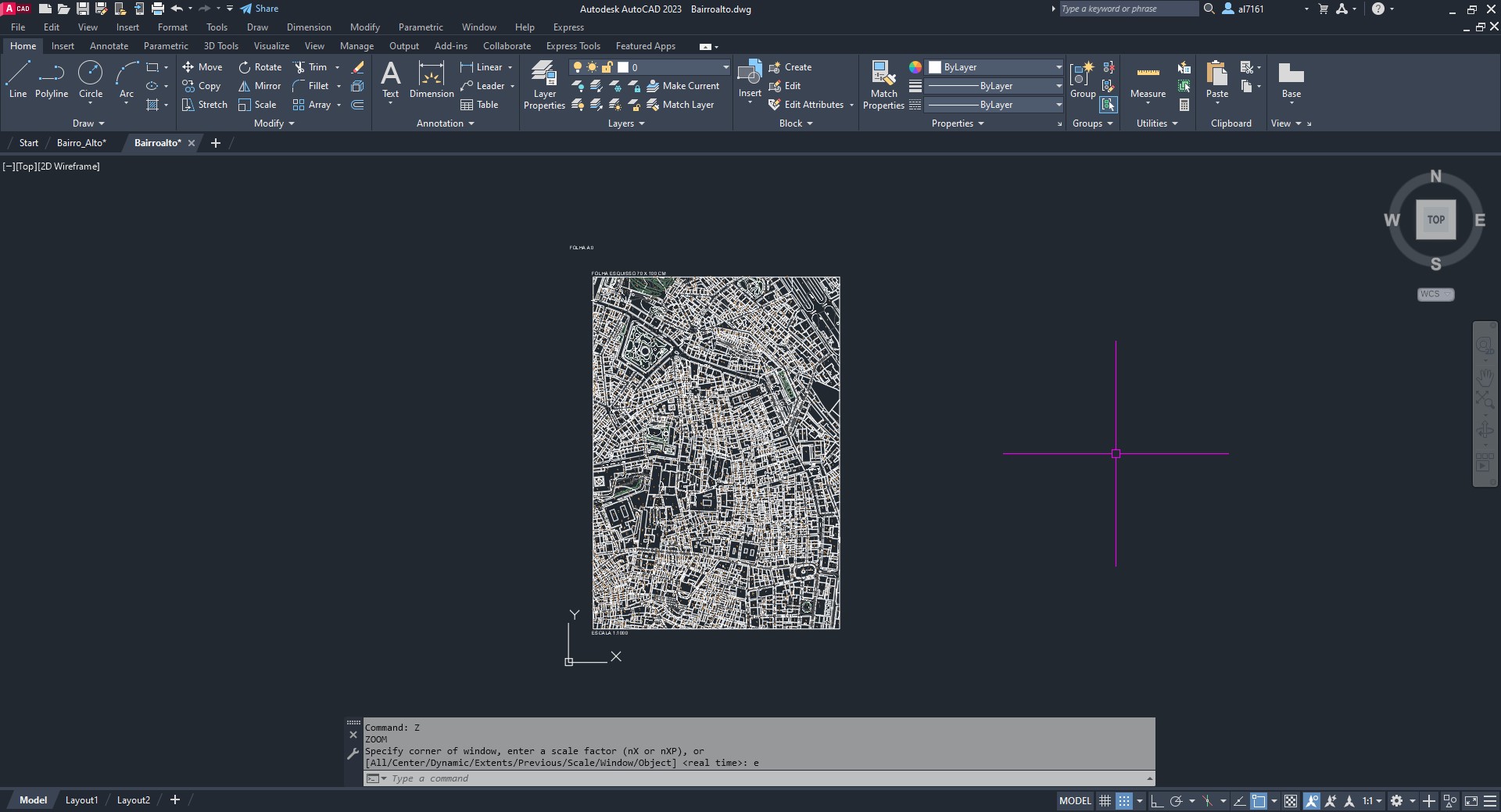

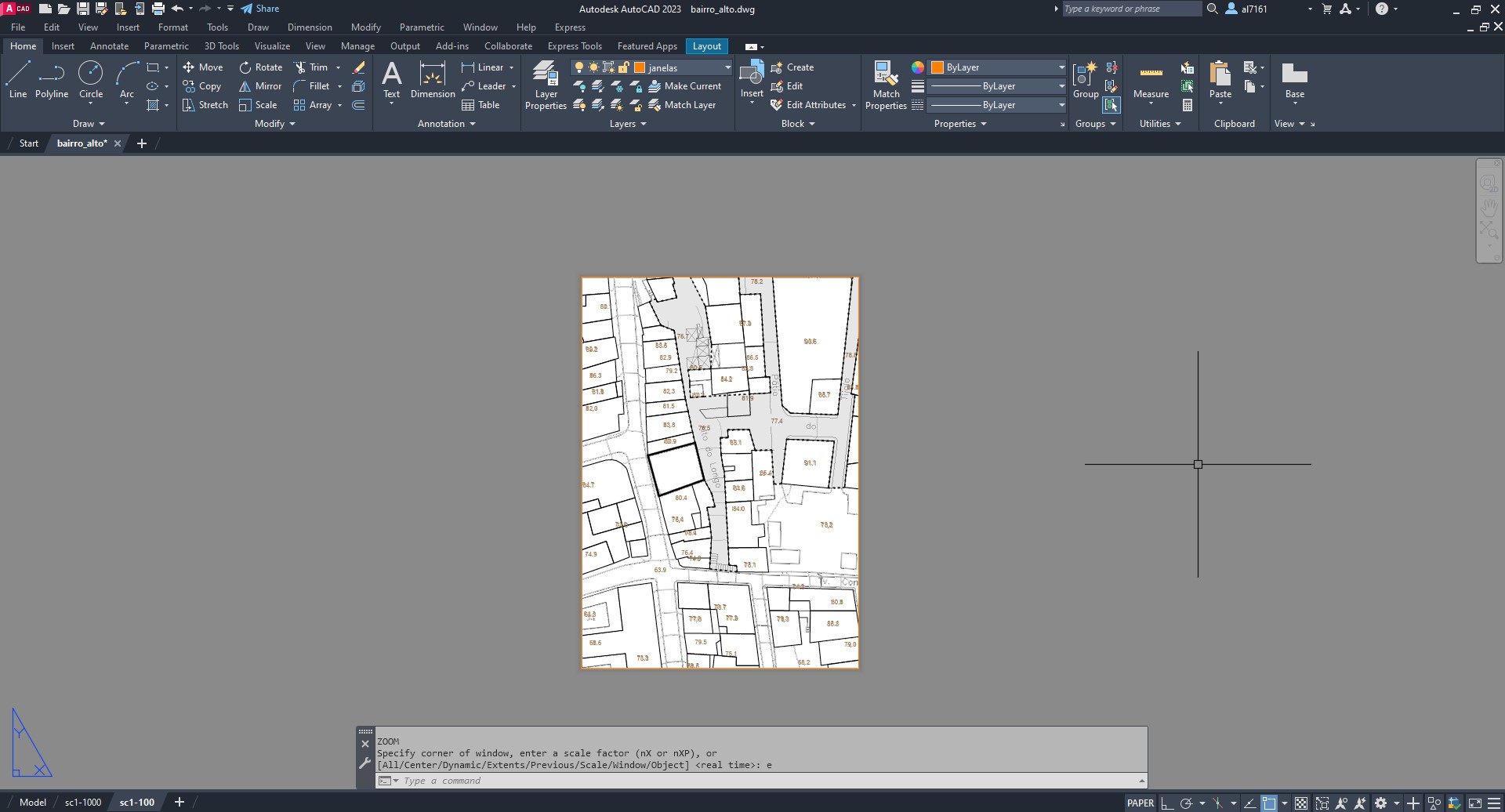

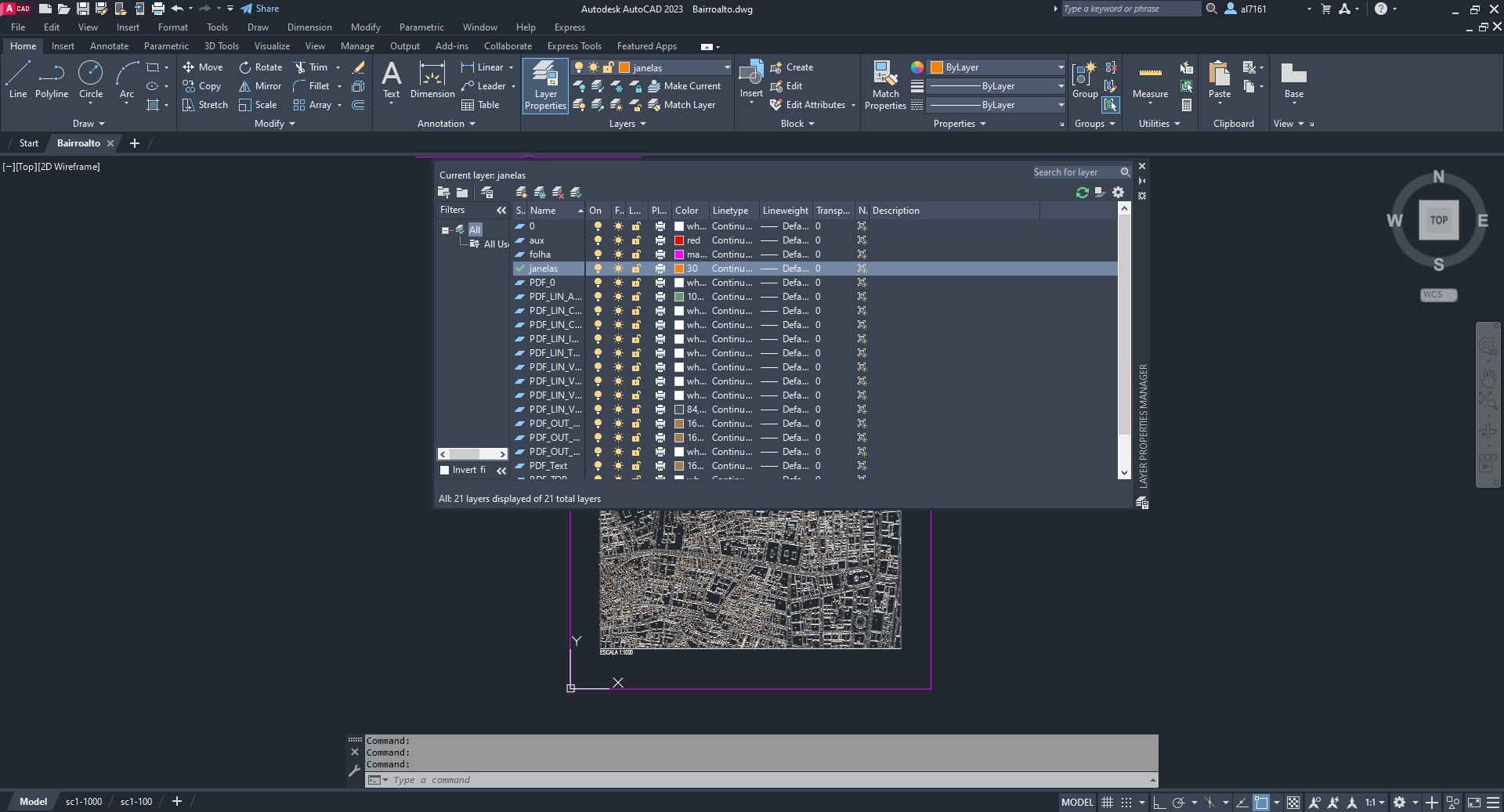

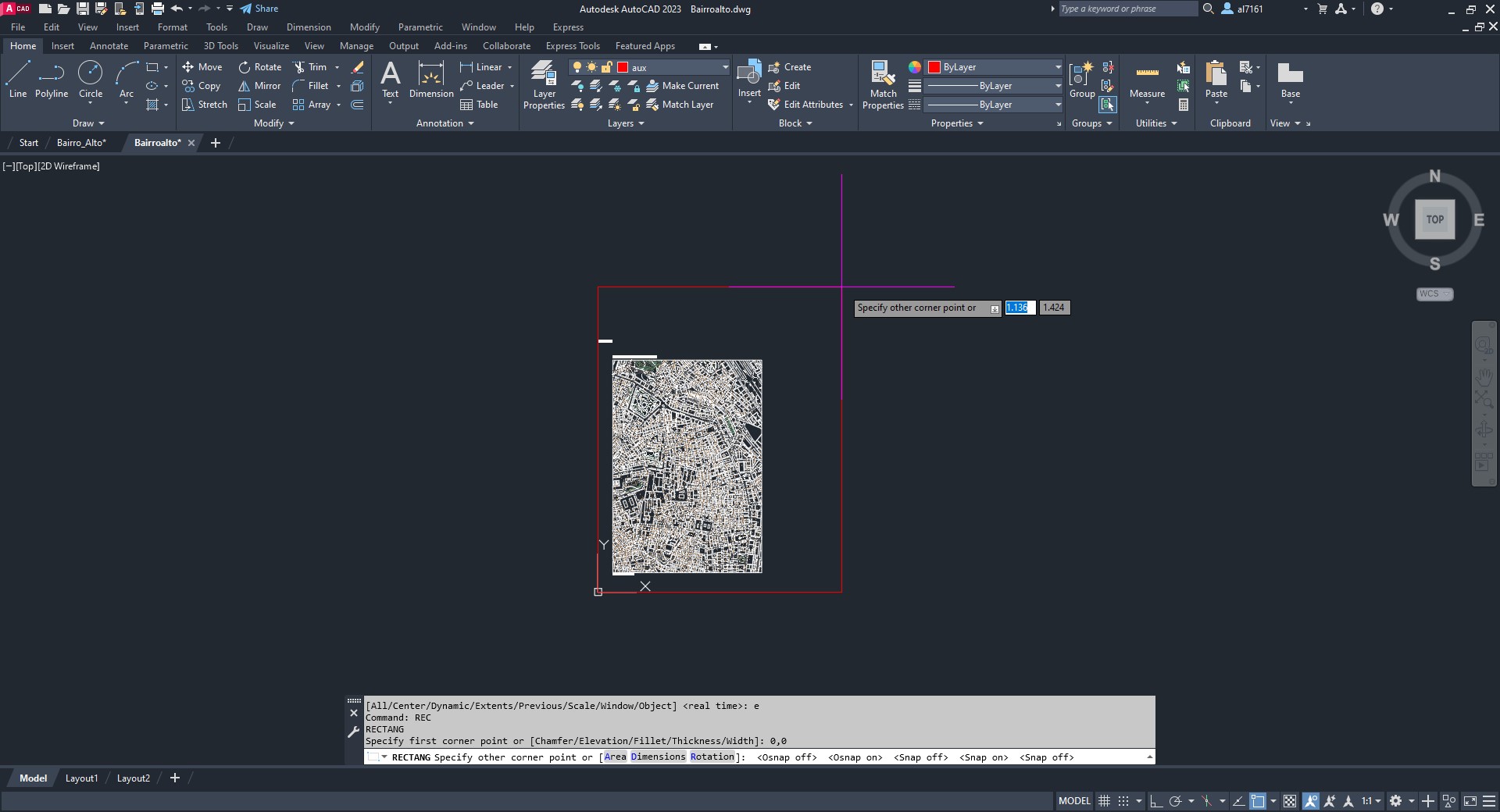

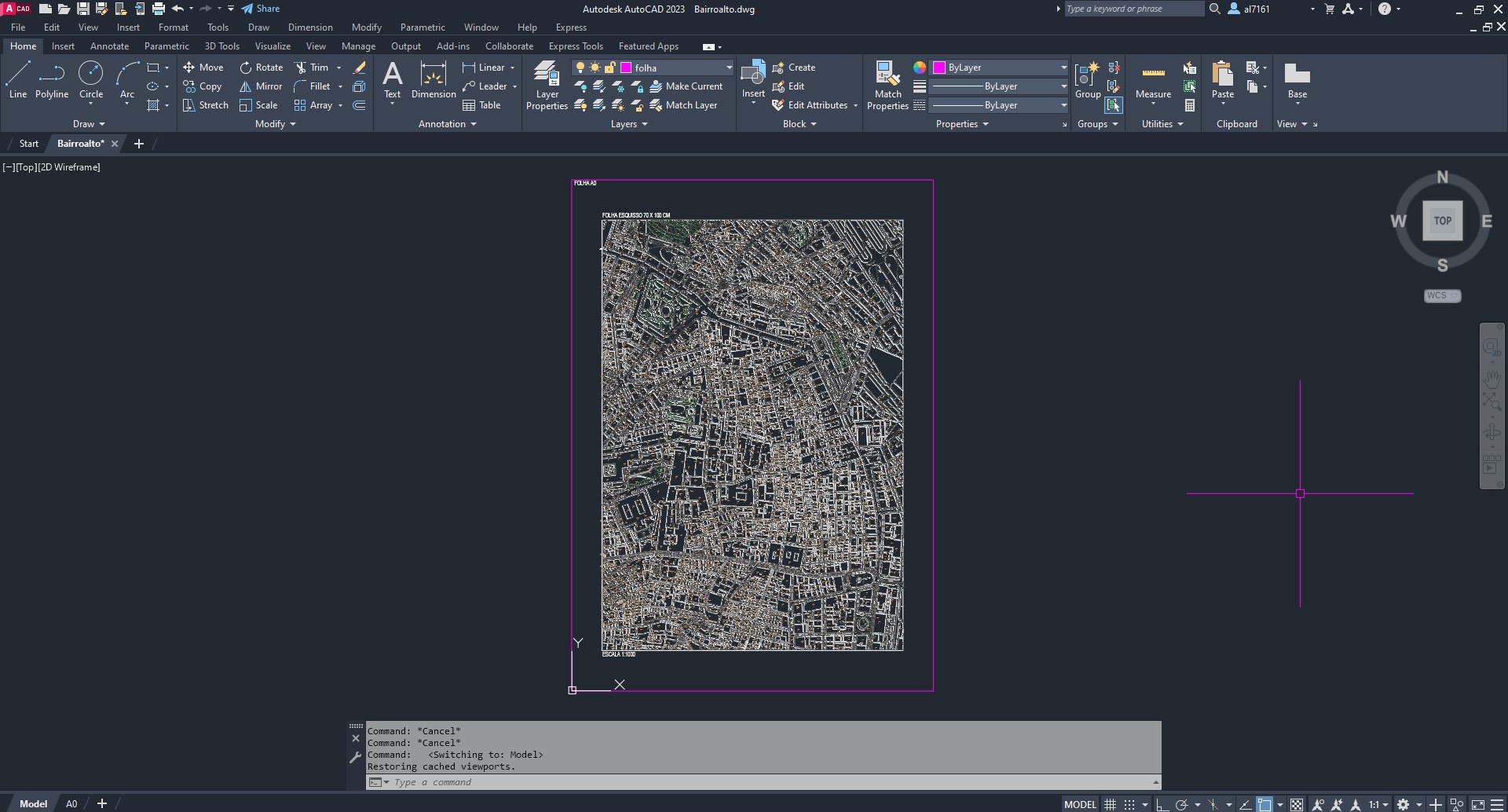

Importação e redimensionamento ao formato papel A0,
de um mapa do bairro Alto
a Esc. 1/1000.
Alguns dos comandos usados:
IMPORT, SCALE.

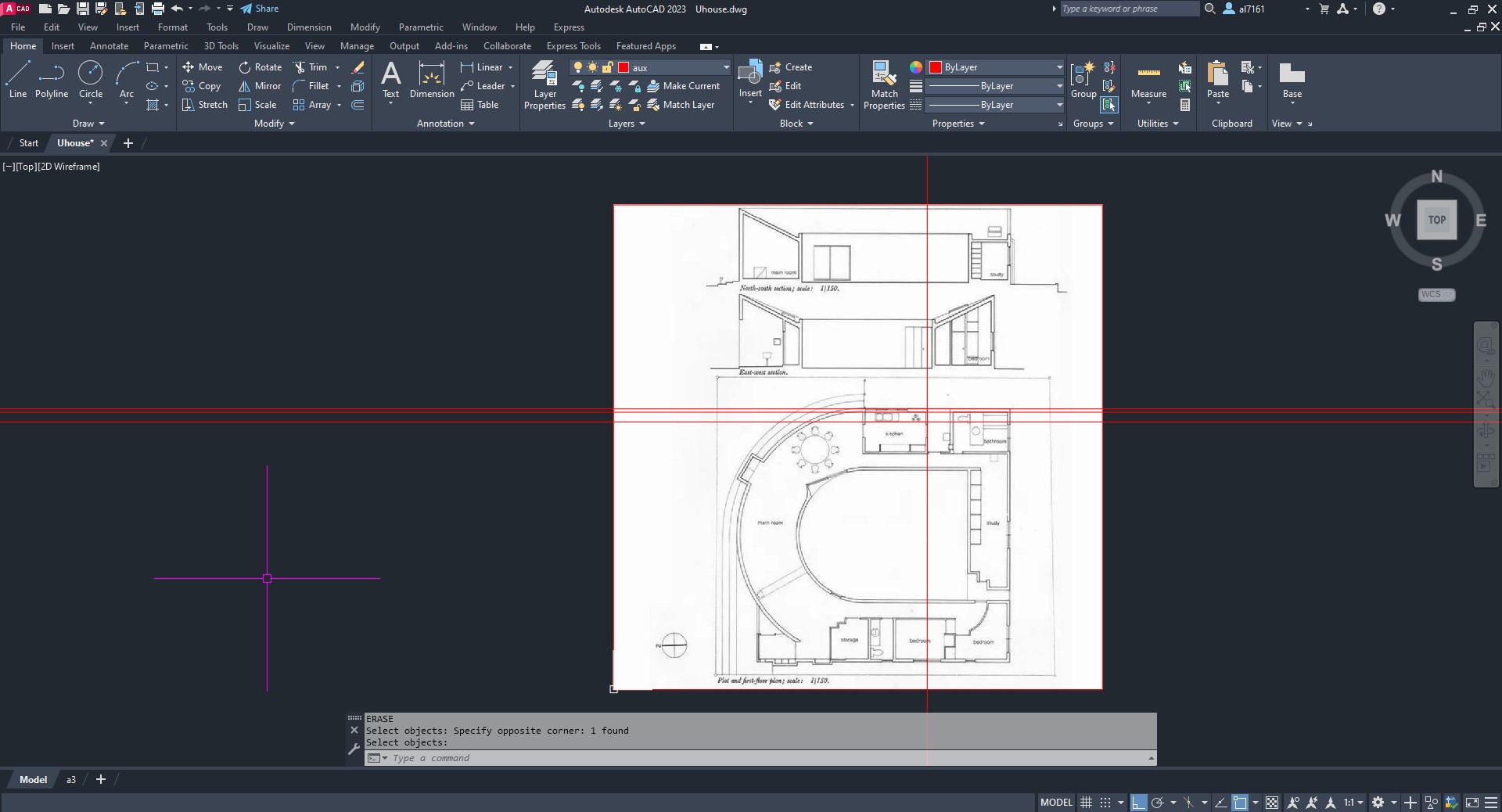

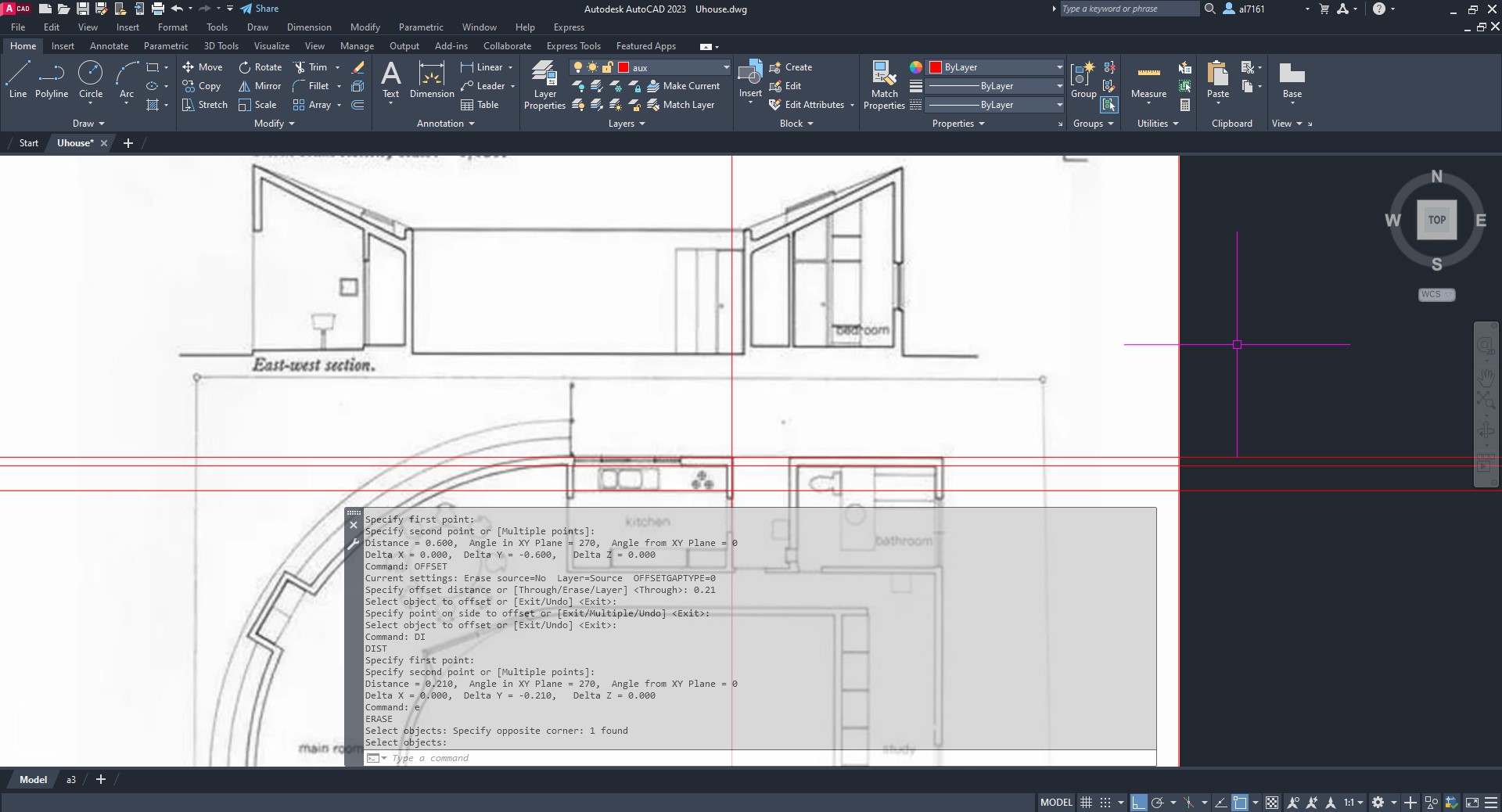

Importação de uma imagem da planta e corte da
Uhouse de Toyo Ito,
como base para definir uma escala real em que se possa trabalhar em Autocad.
Comandos usados: IMAGEATTACH, SCALE

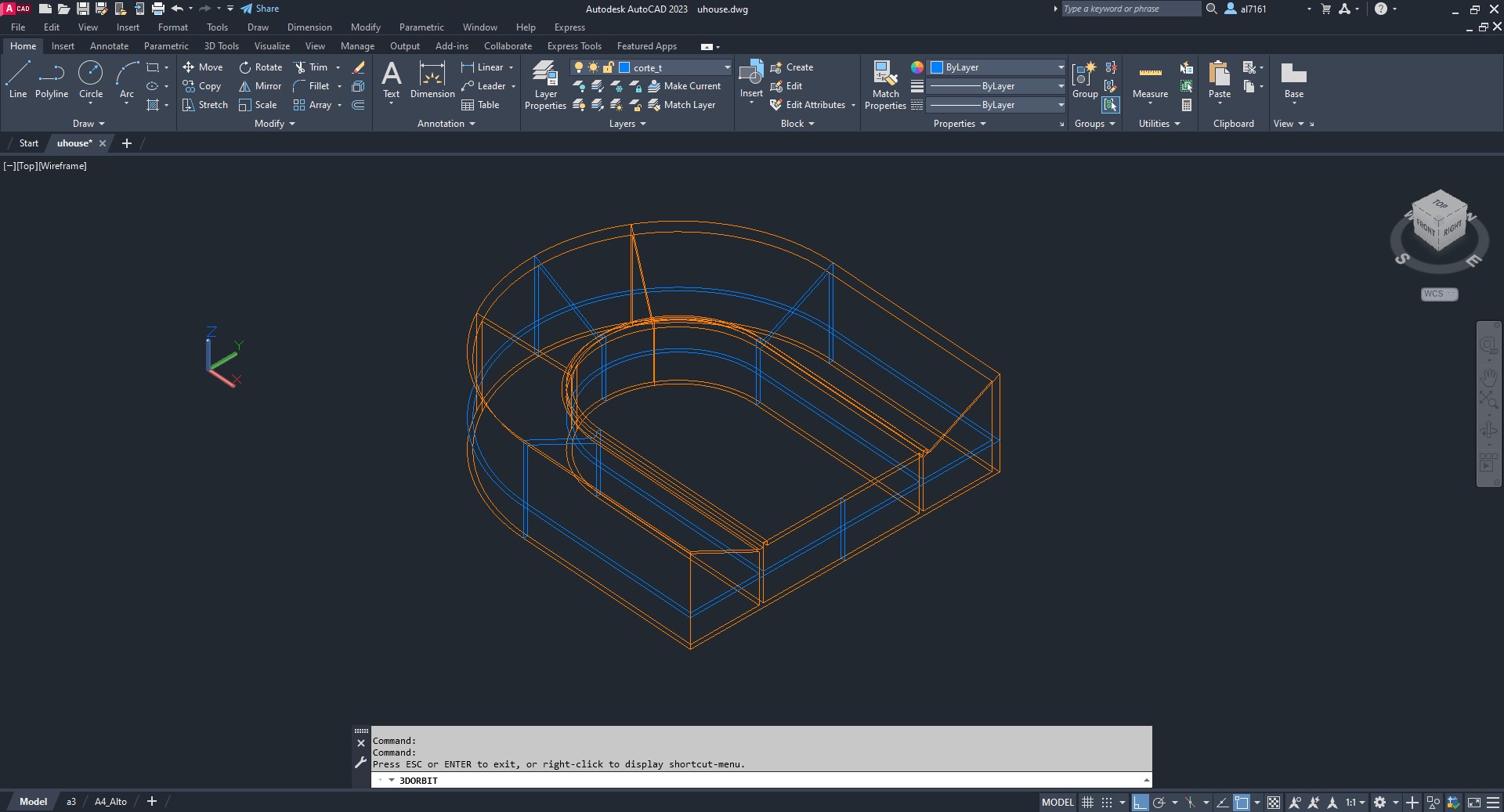

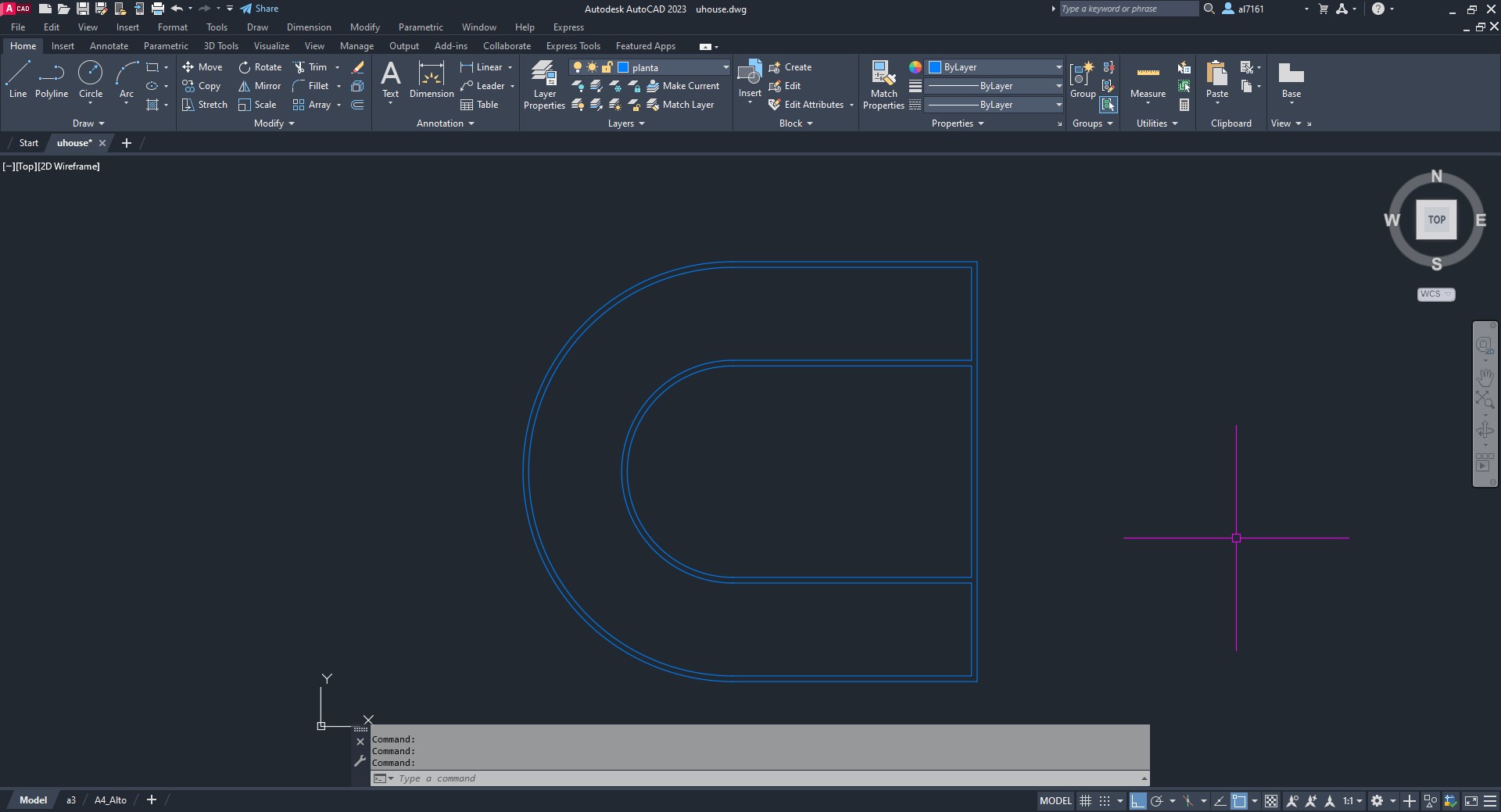

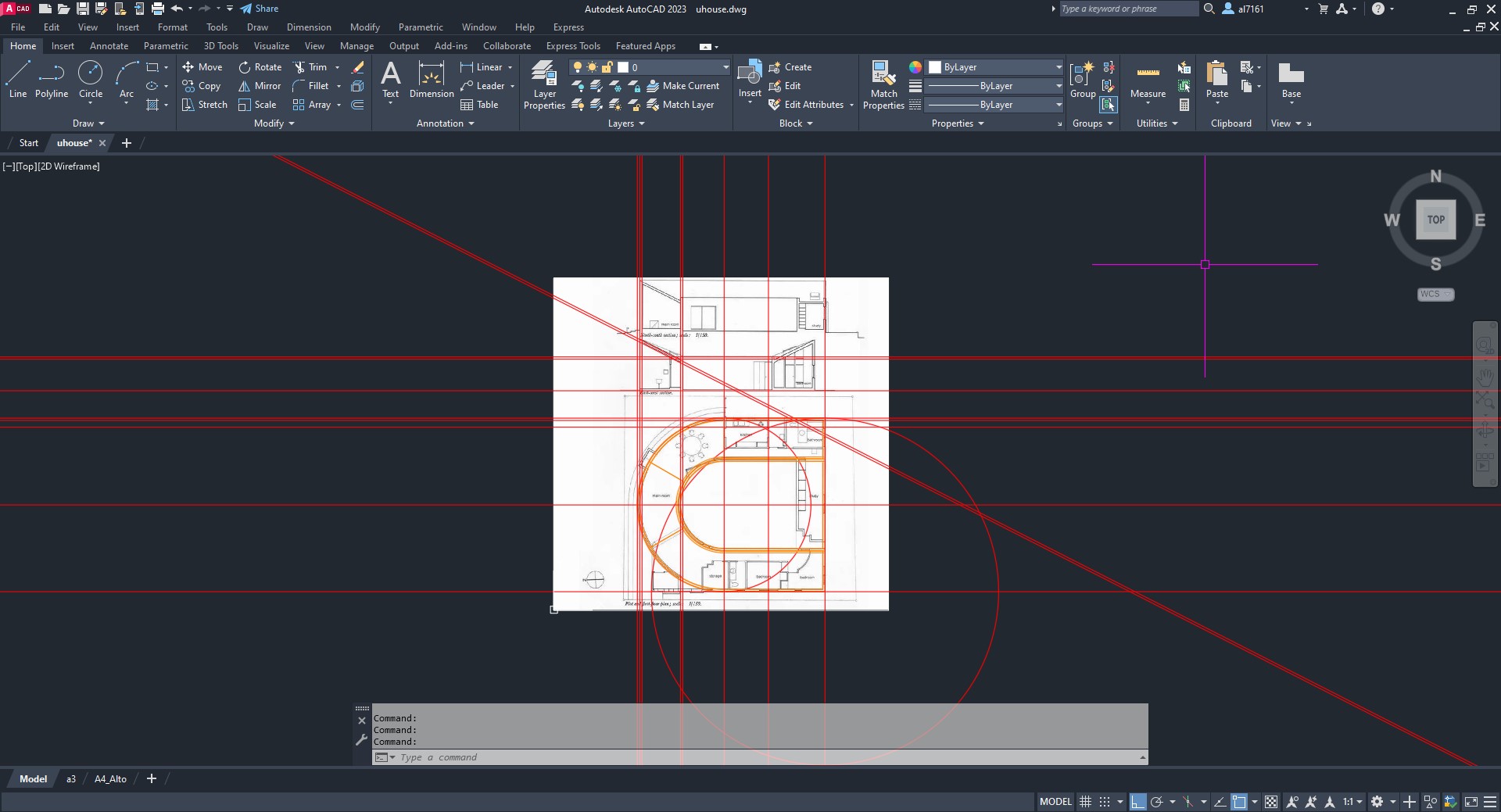

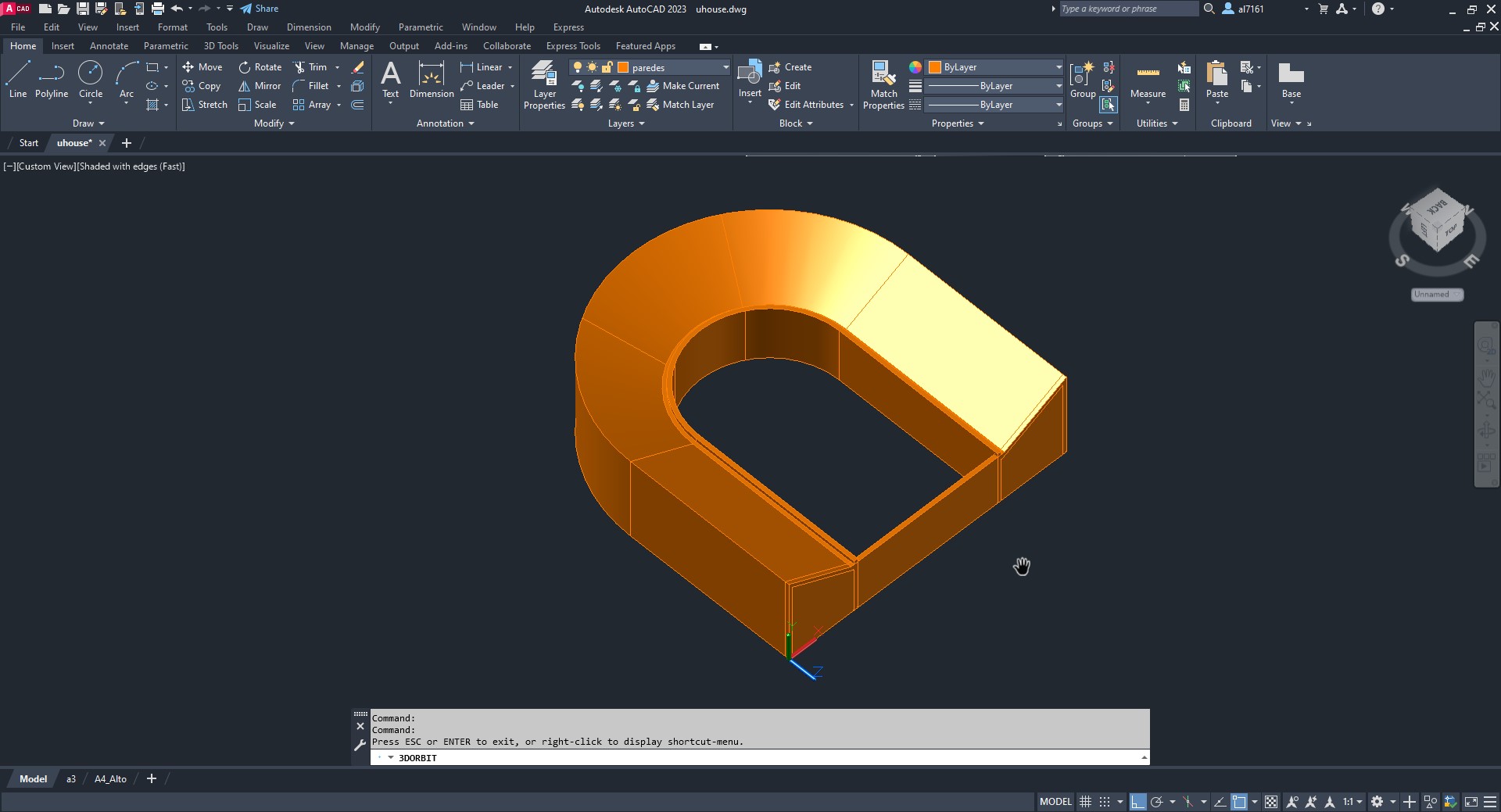

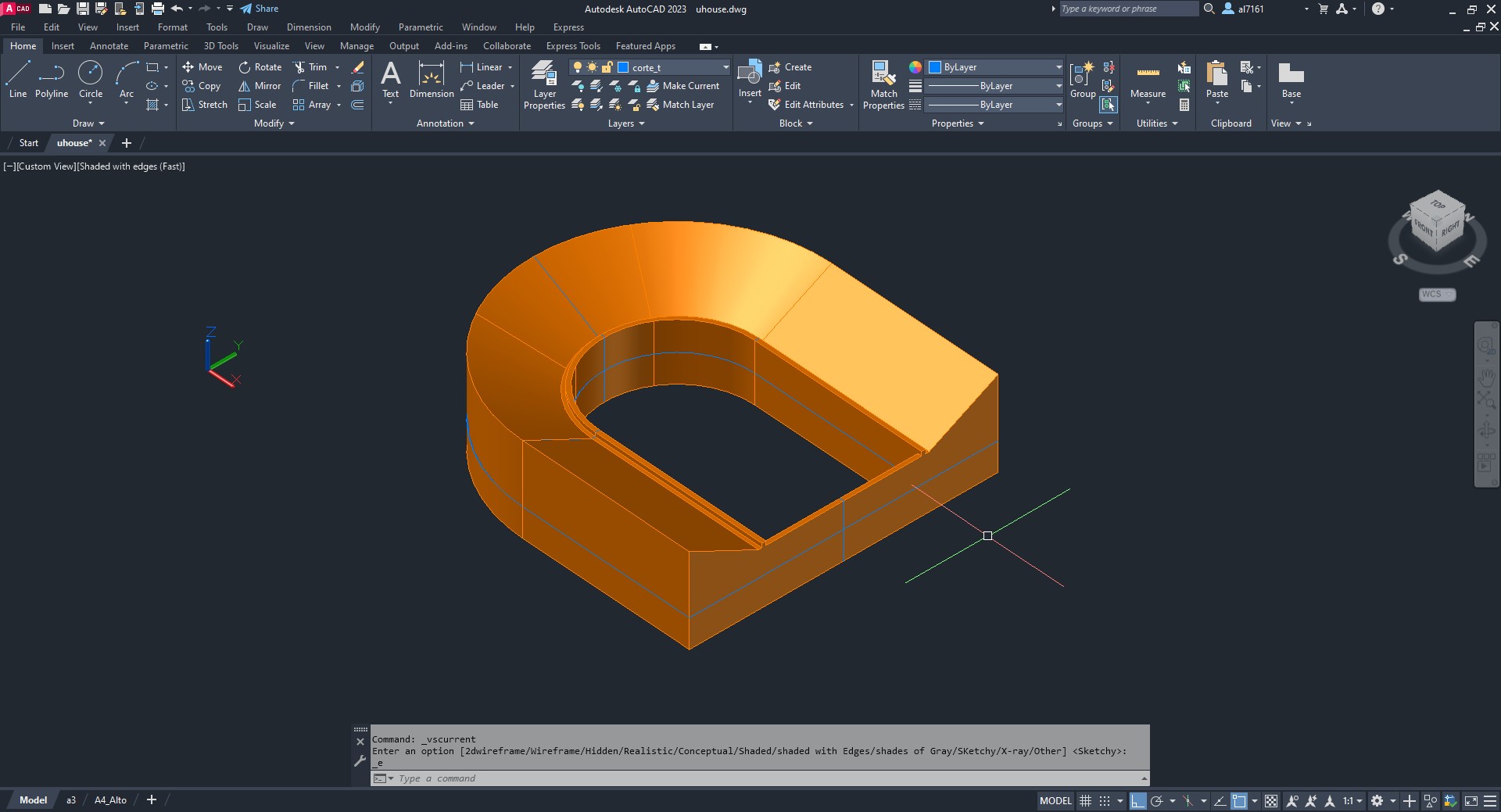

Depois de redefinir a imagem de planta e corte para a escala real,

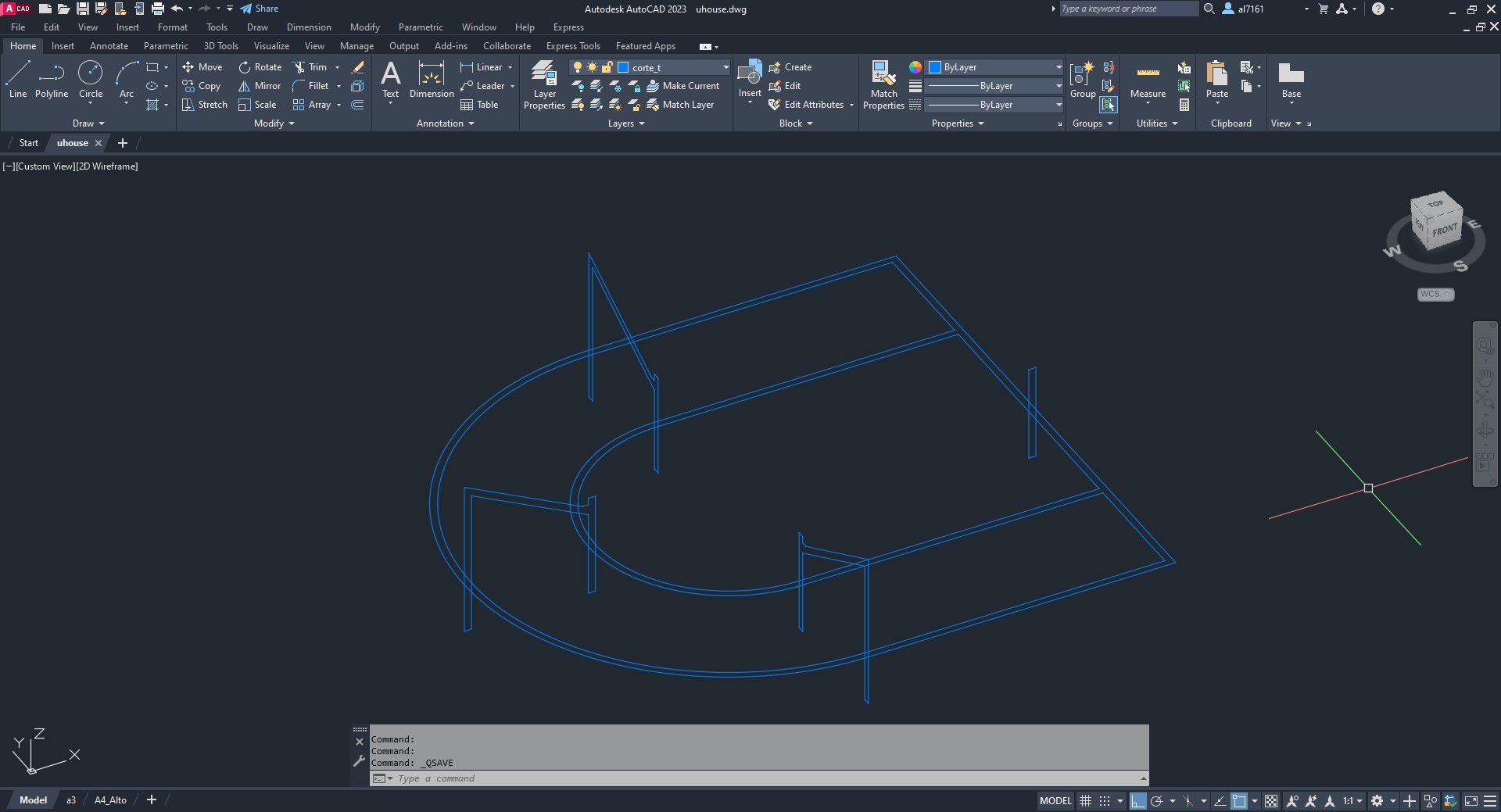

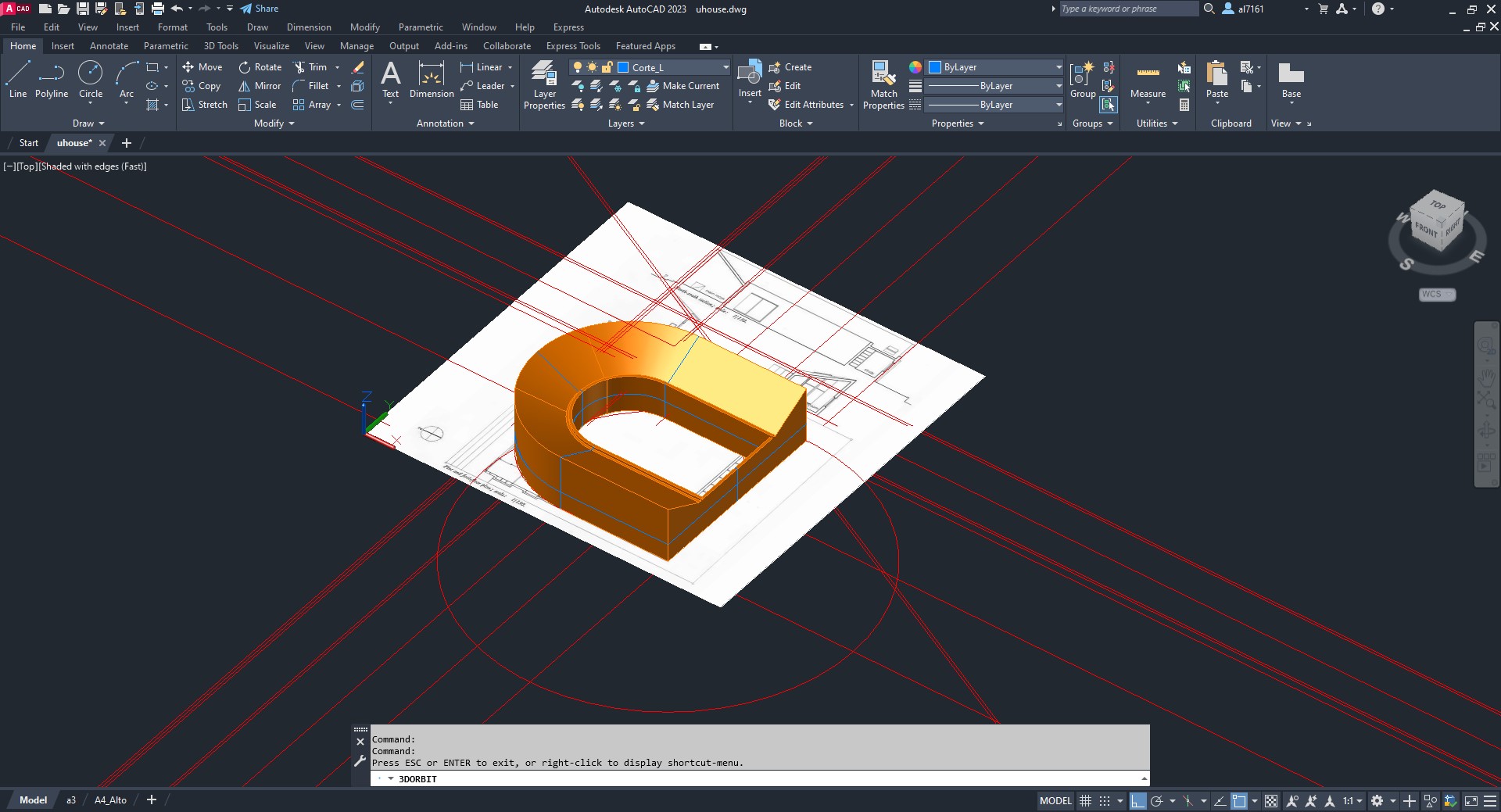

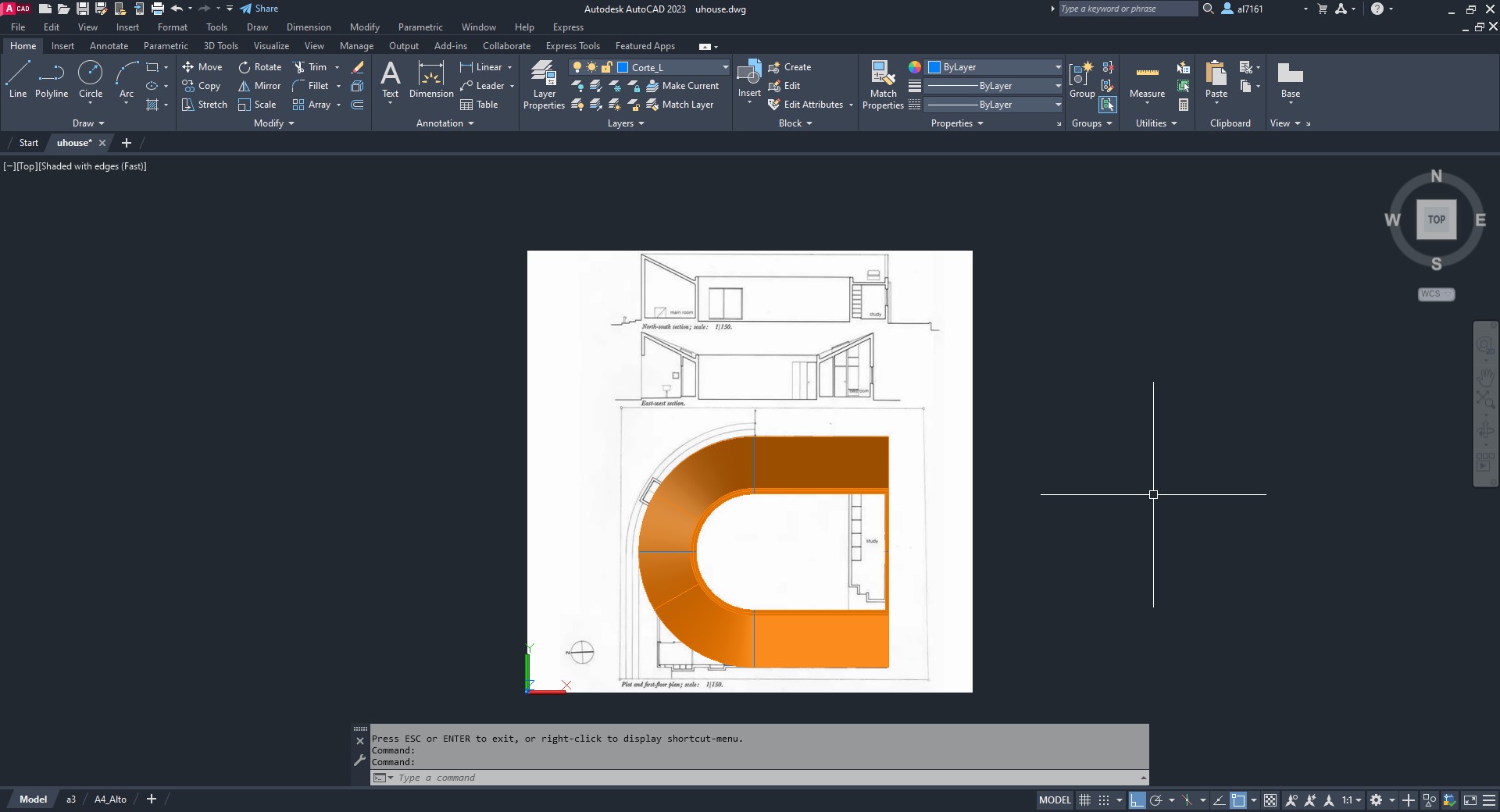

ergue-se uma estrutura usando os comandos POLYLINE, EXTRUDE.

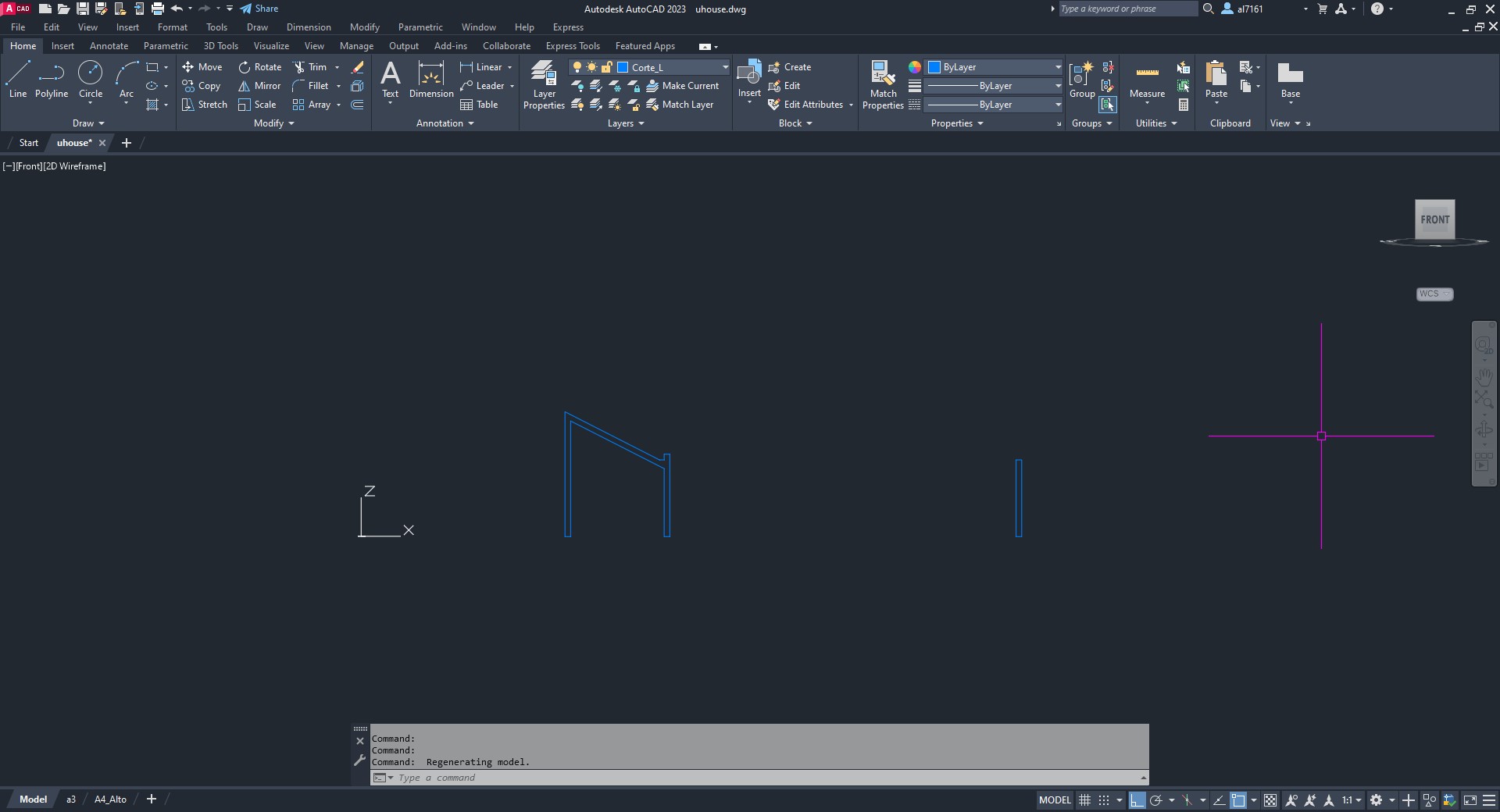

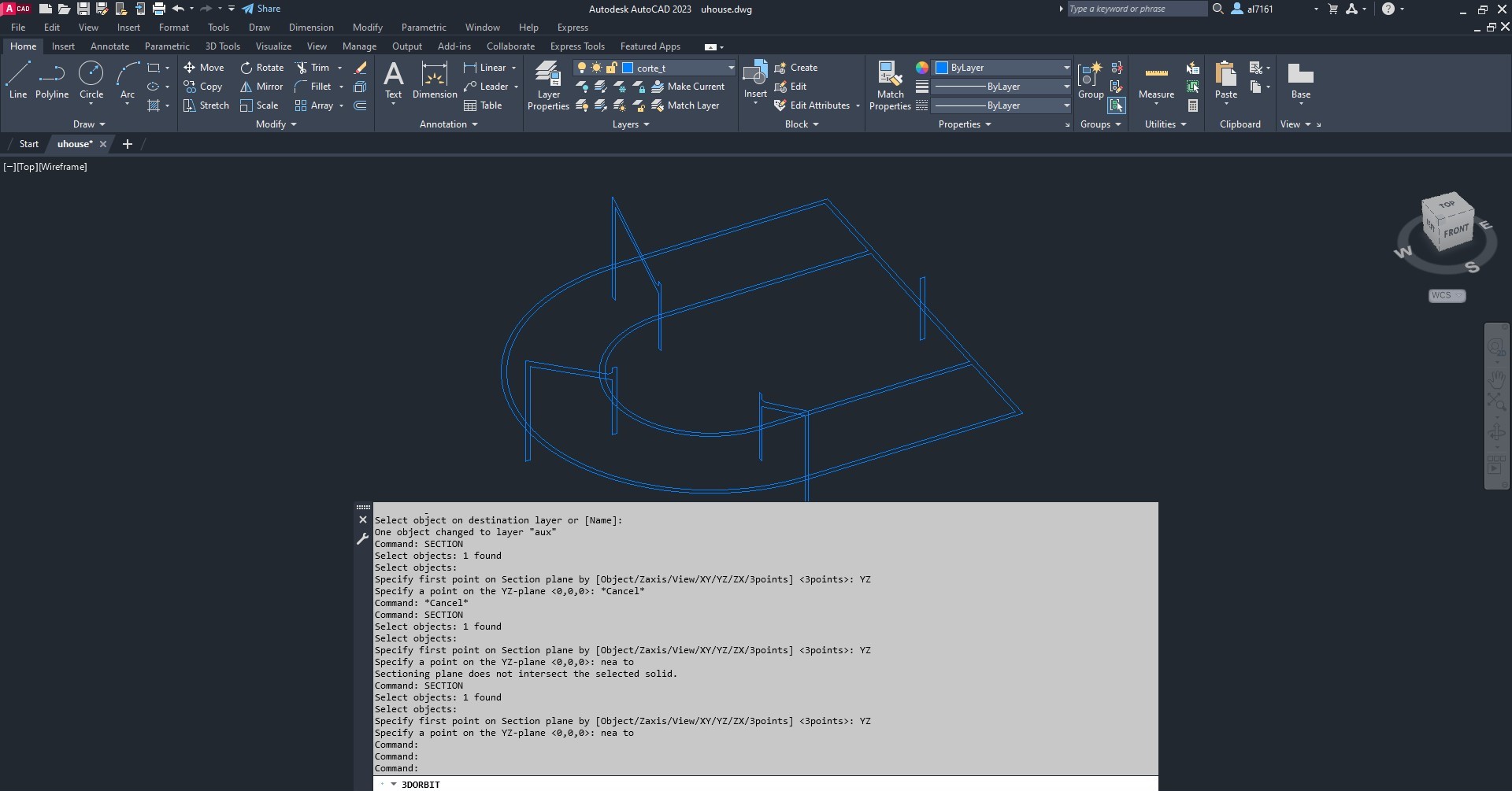

Com o Comando SECTION obtemos cortes e planta da estrutura.

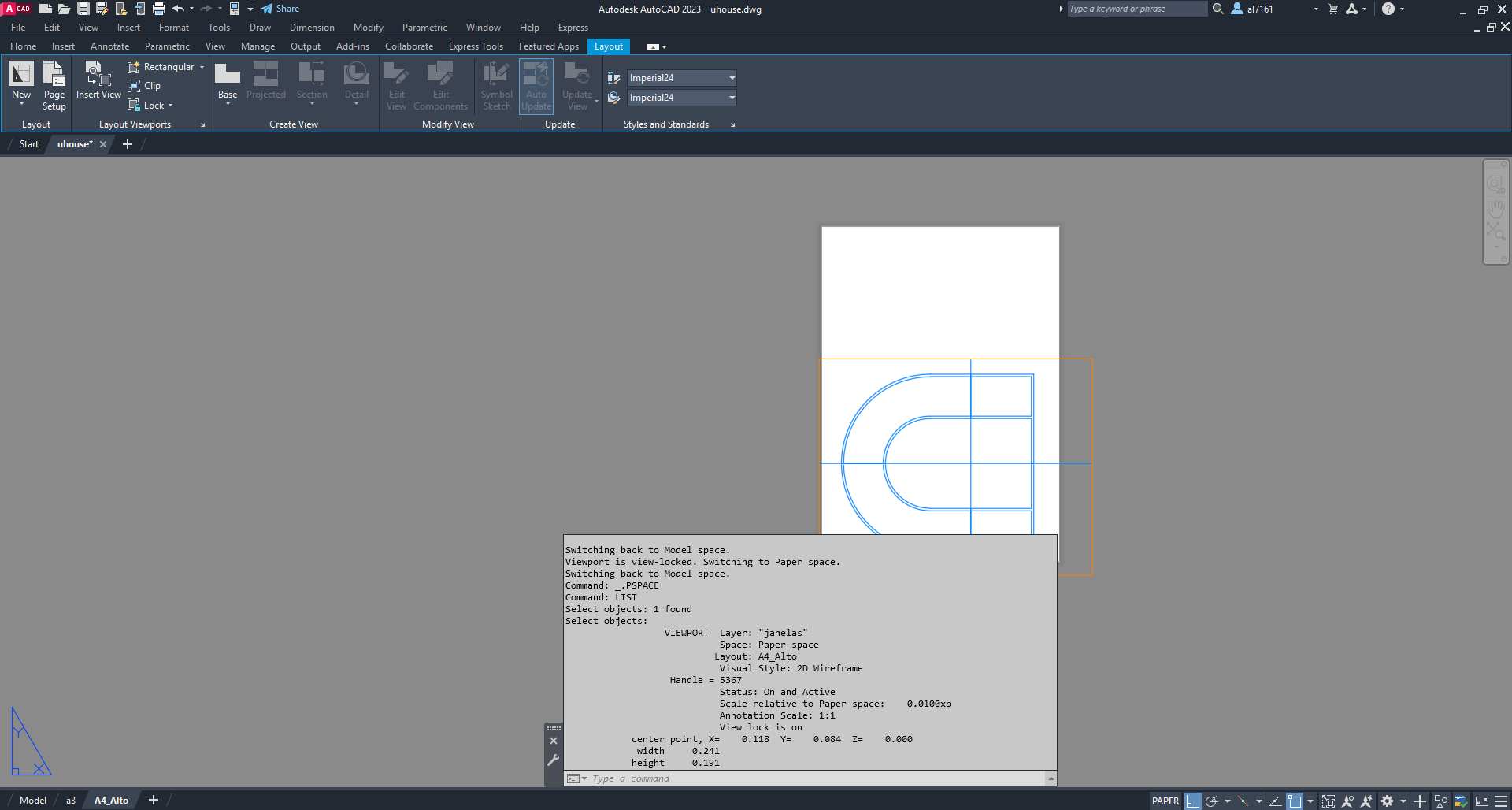

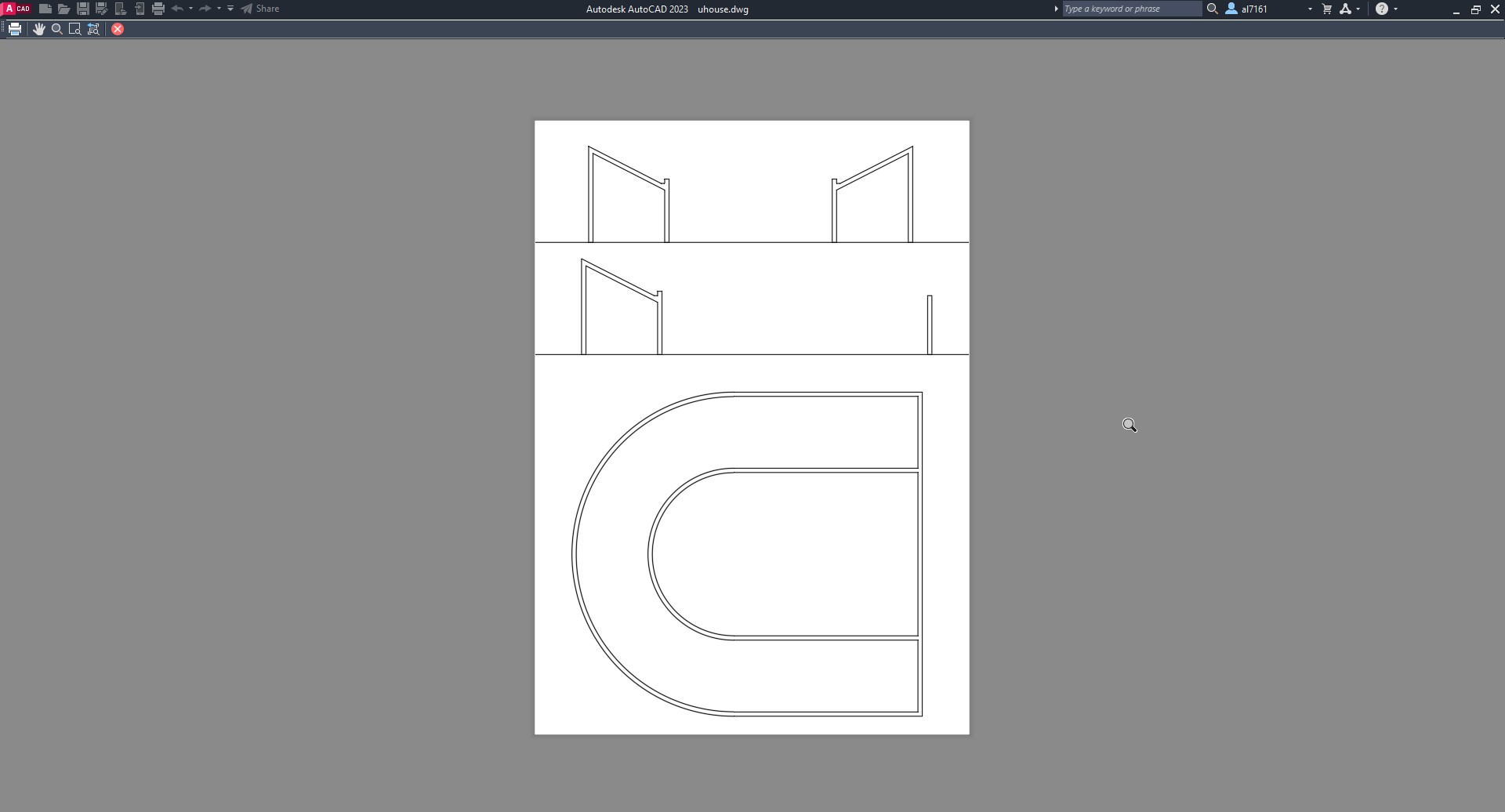

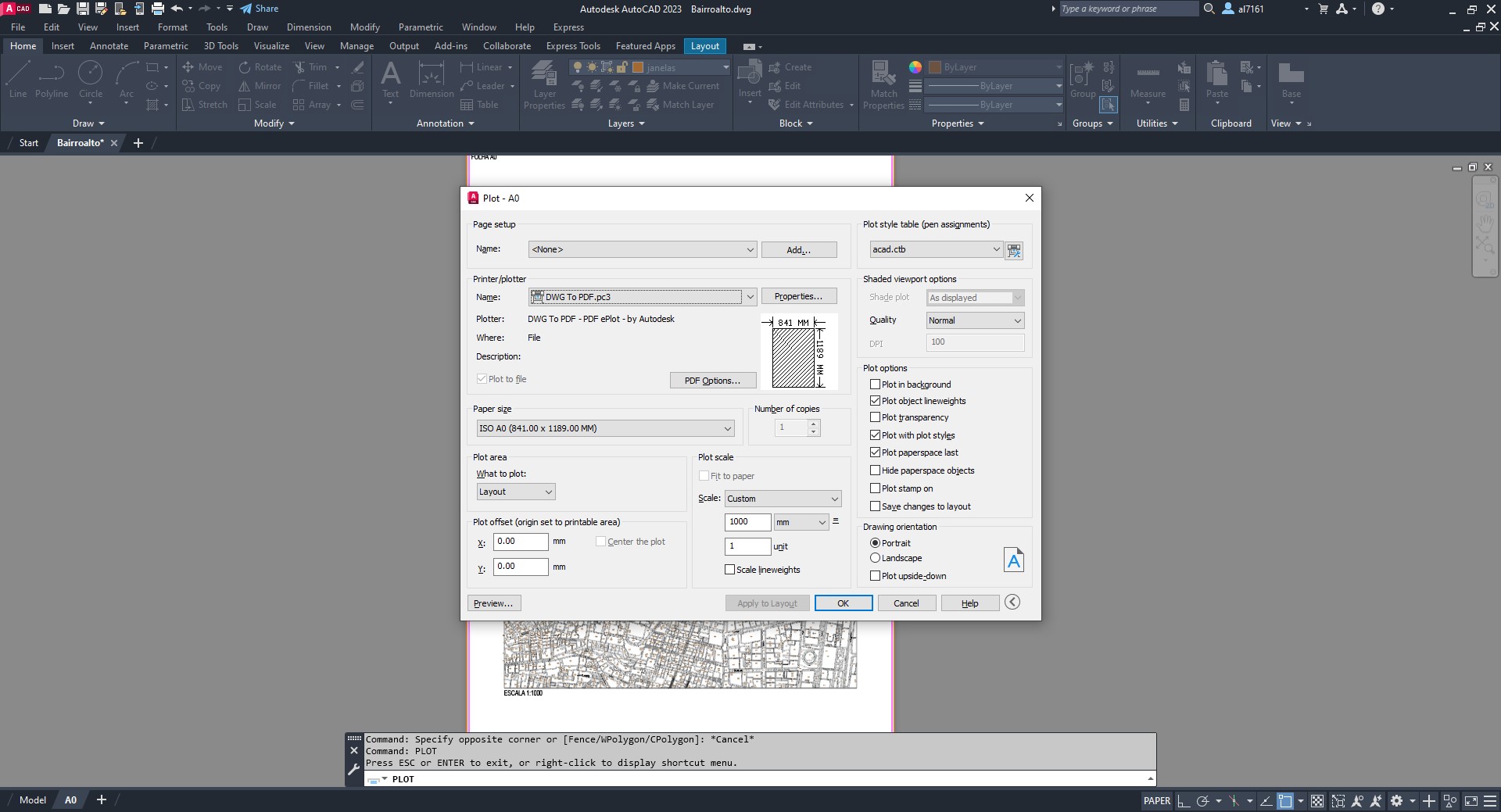

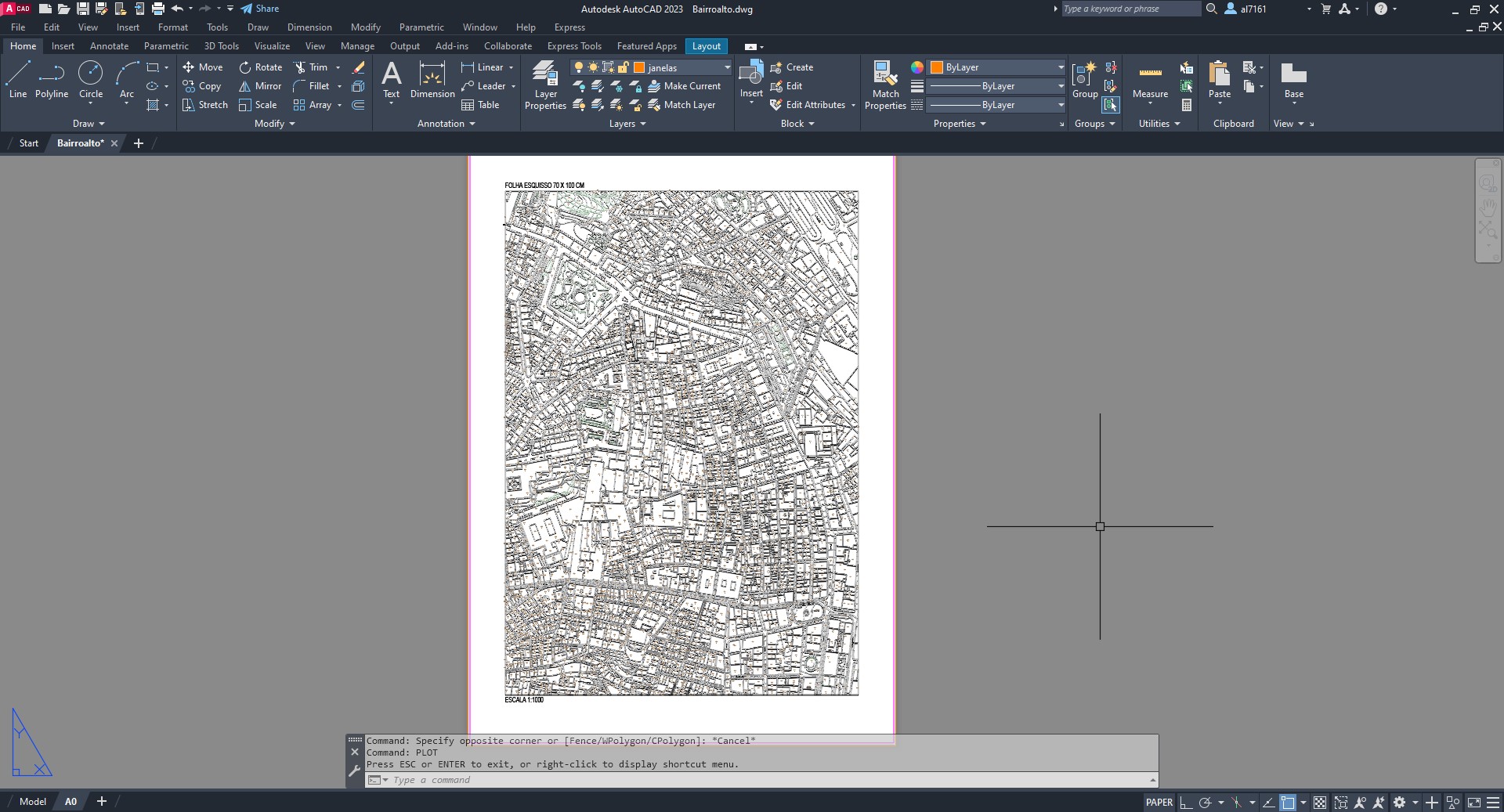

Plot Preview
