Gonçalo Lança

ARQ 2º Turma B - 20241389

Sumário Semana 8

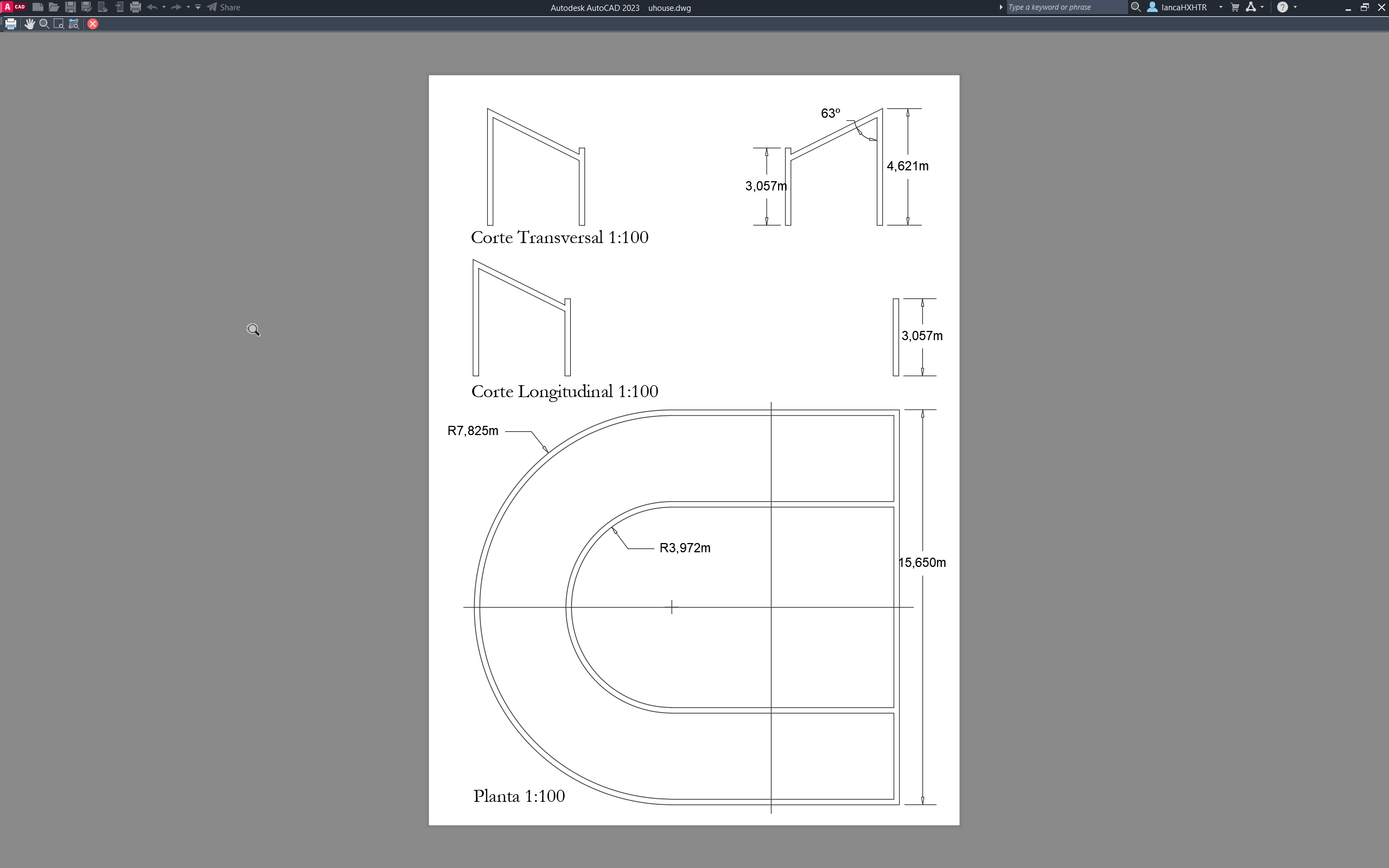

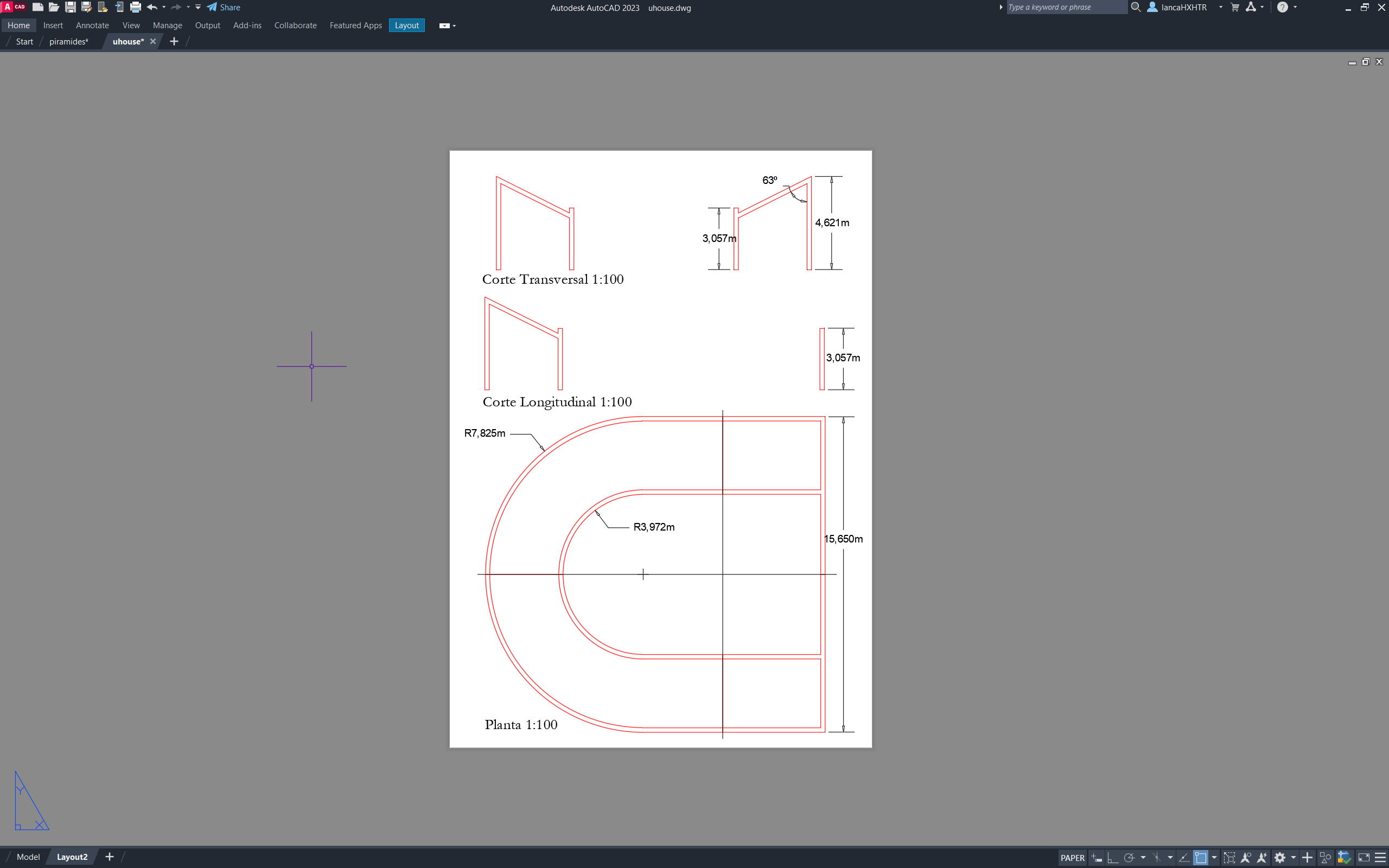

Conclusão do exercício de construção da U House, de Toyo Ito. Criação de um layout em folha A4 com a planta, um corte longitudinal e um corte transversal da casa, utilizando os comandos mview, zoom e ucs. Adição de legendas e cotas no mesmo layout através dos comandos dim e mtext, finalizando com a exportação do ficheiro em formato PDF.

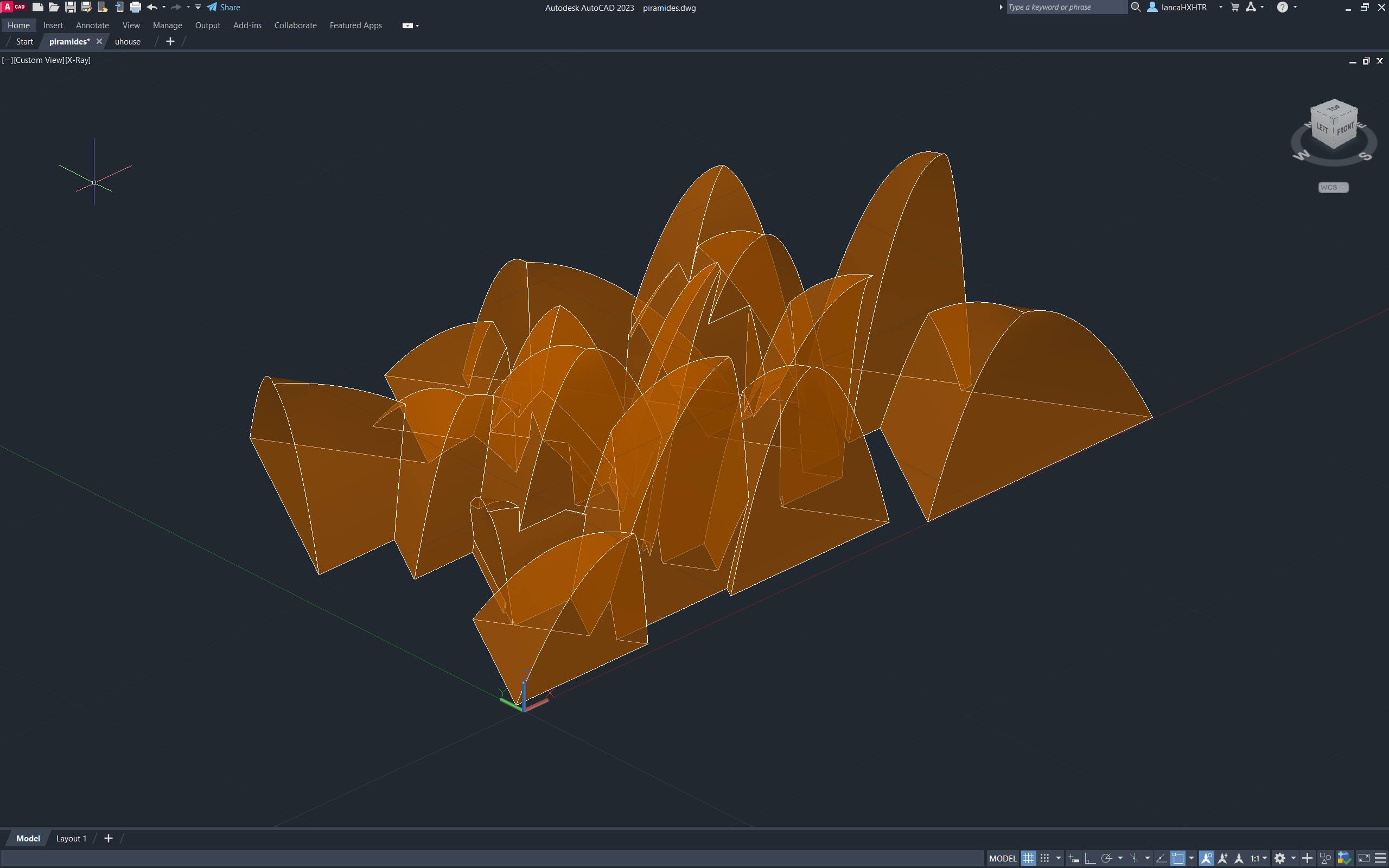

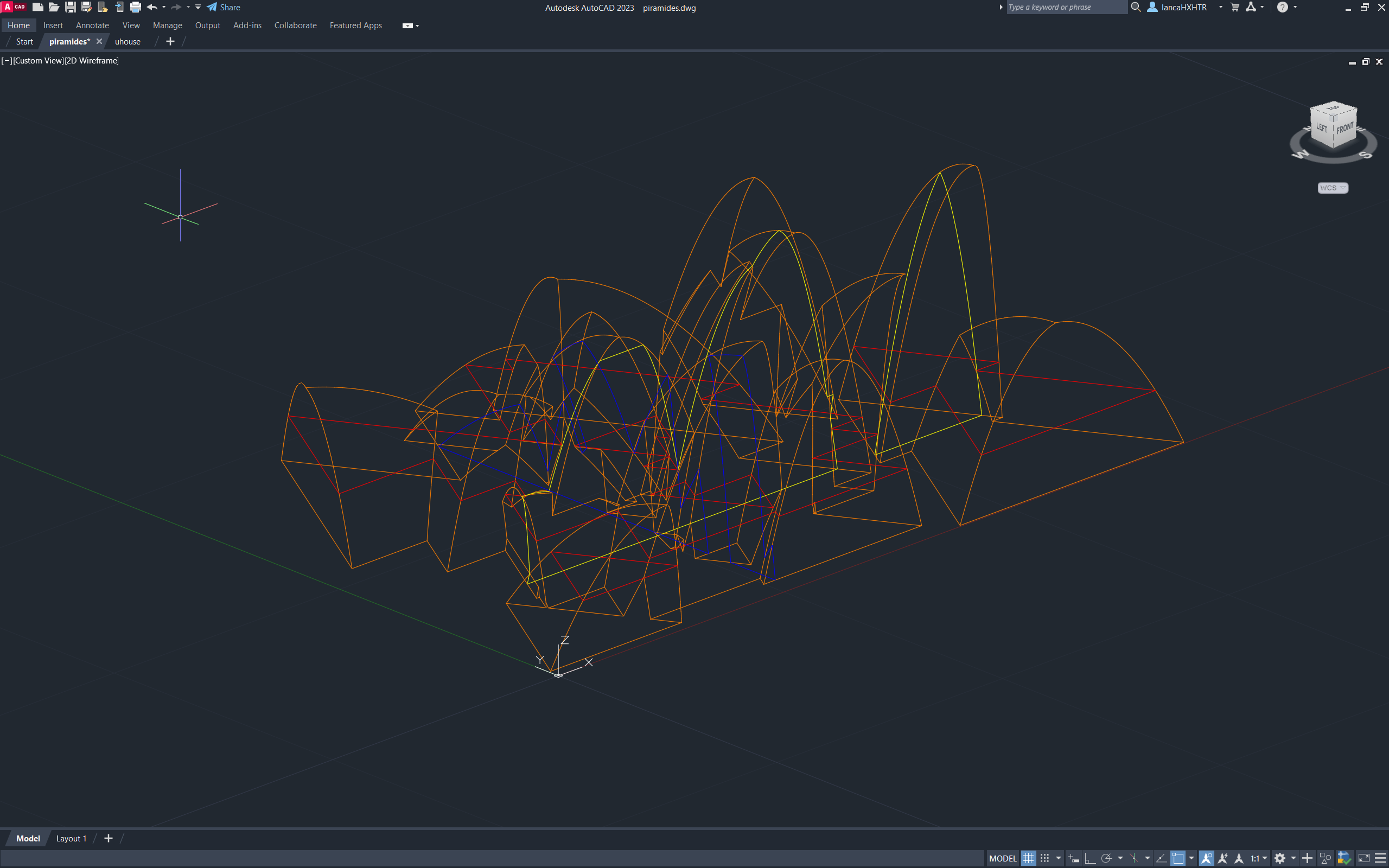

Início de um novo exercício com a importação de um comando designado EGITO, num novo ficheiro AutoCAD. O comando foi importado através de appload, e utilizado para criar três secções — uma horizontal e duas verticais — com recurso aos comandos section e xline.

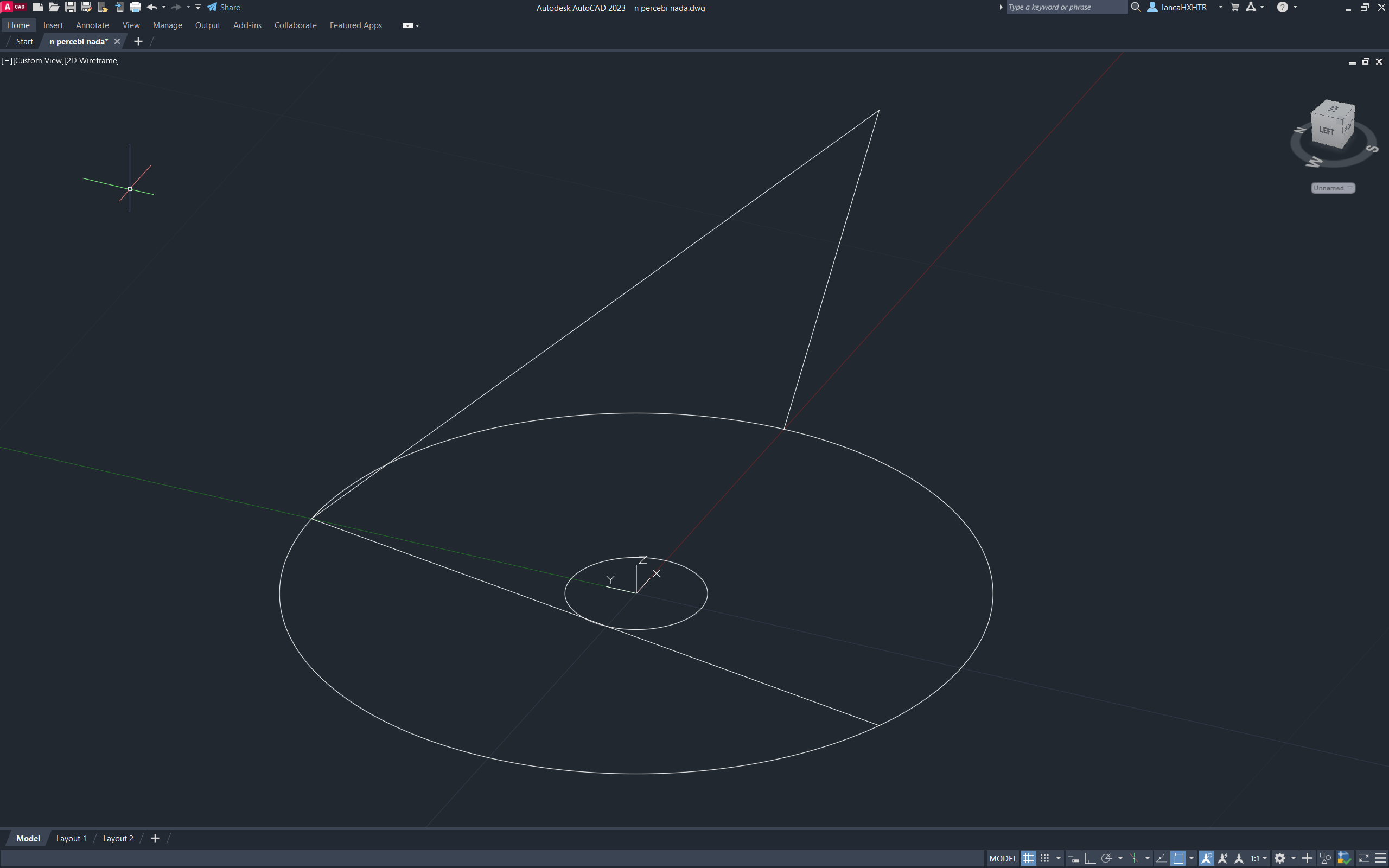

Deu se inicio também a um exercício de criação de um hiperboloide. Criação de dois círculos e duas geratrizes distintas com os comandos cricle, line, extend e mirror.

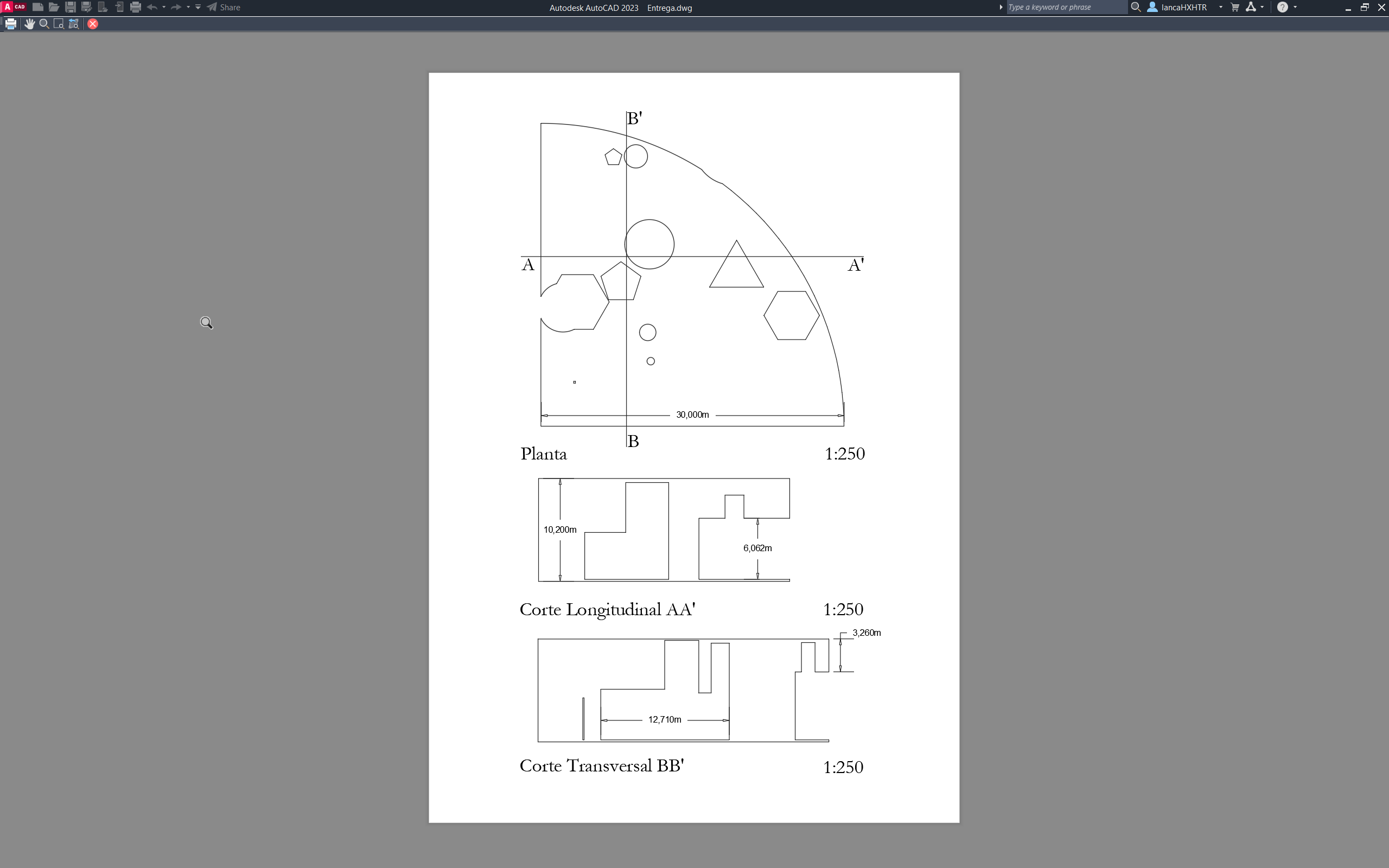

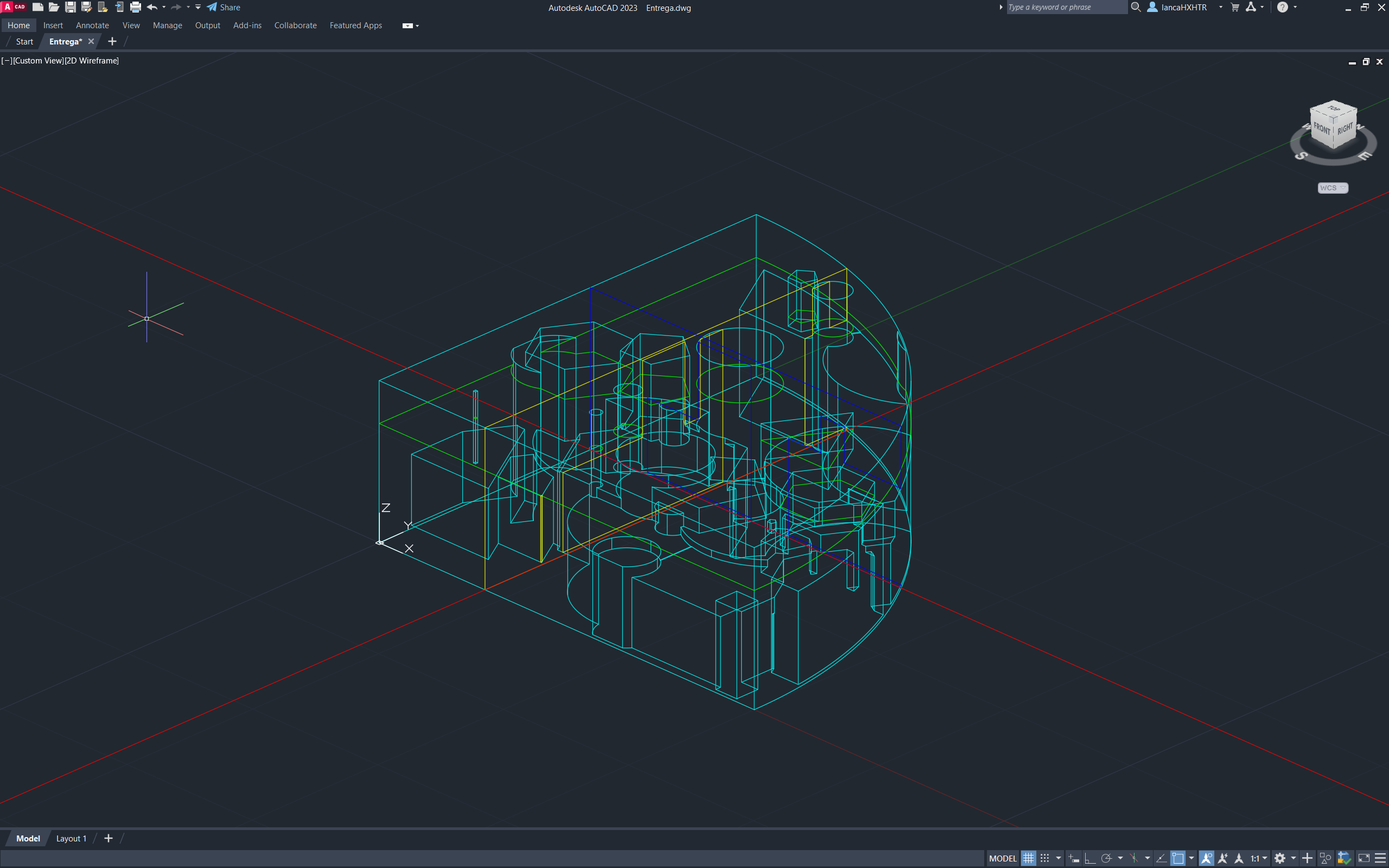

Durante esta semana foi ainda realizado o Primeiro Teste do semestre, que abordou o tema das secções em modelos 3D.
