Mestrado Integrado em Arquitetura 2C
Representação Digital
Professor Luís Romão
2025/2026
Mebiane Izidro
Semana 04
Configuração da Viewport no PSPACE.
Alteração da escala na Viewport para 1/10.

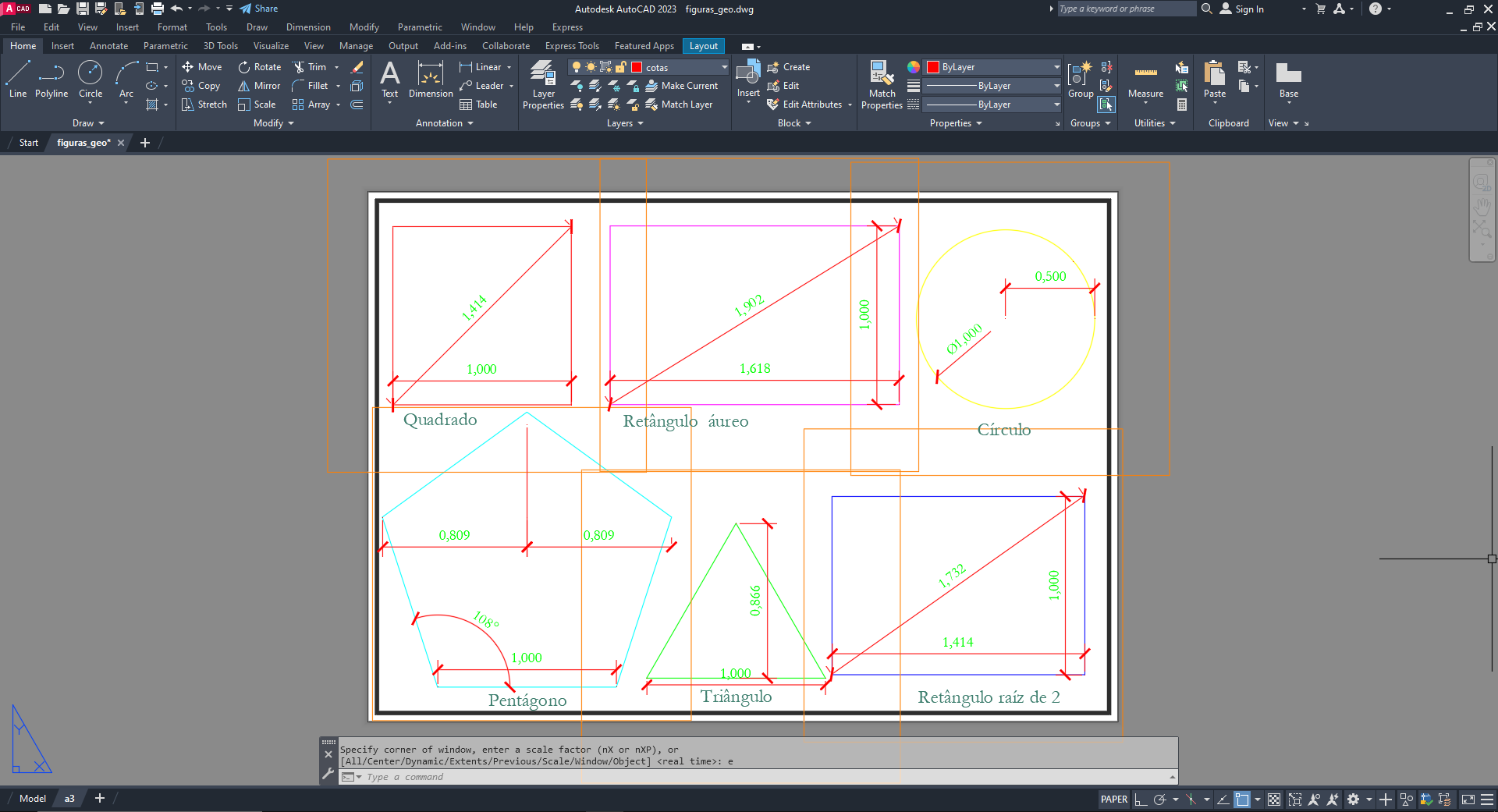

Multiplicação da Viewport para conter varias vistas com a mesma escala.

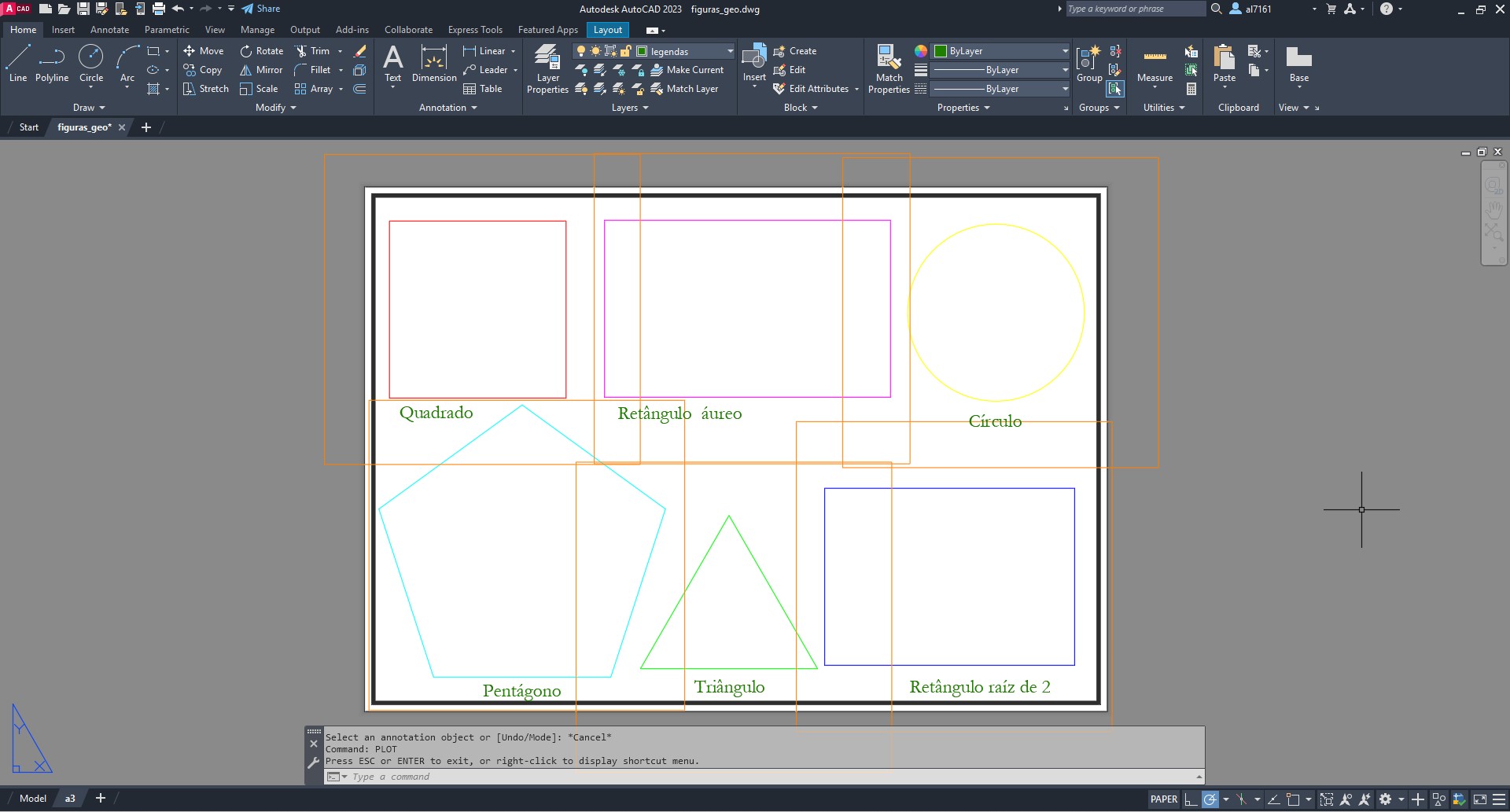

Enquadramento das posições dos polígonos
na Tela A3 de forma a não existir interseções.
Inclusão de texto identificando cada polígono.
Os principais comandos usados:
Mview, Zoom (Scale-1/10xp), Mview (Lock), Copy, Move, DText, Layers properties (VPfreeze) (Style) entre outros..

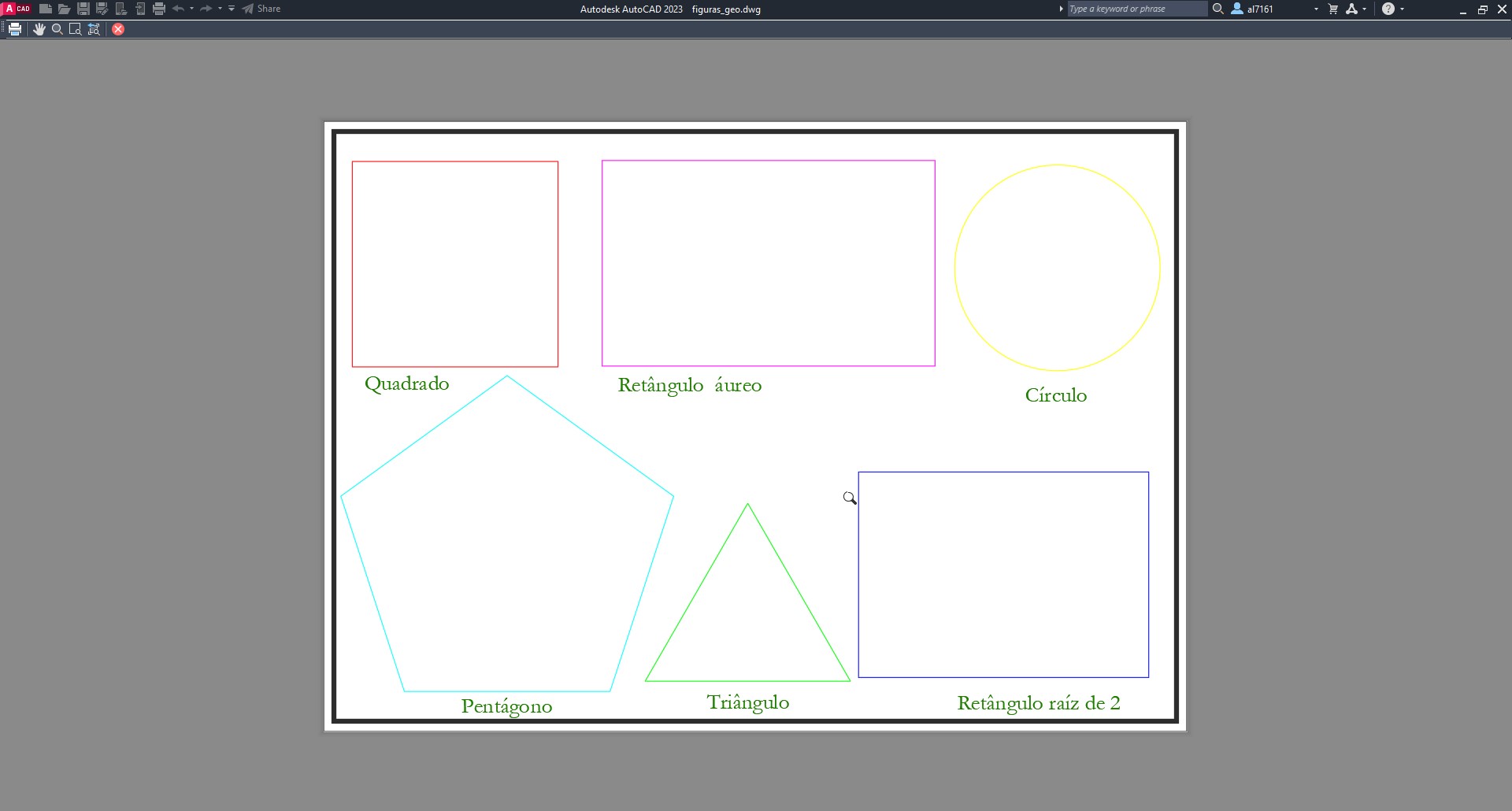

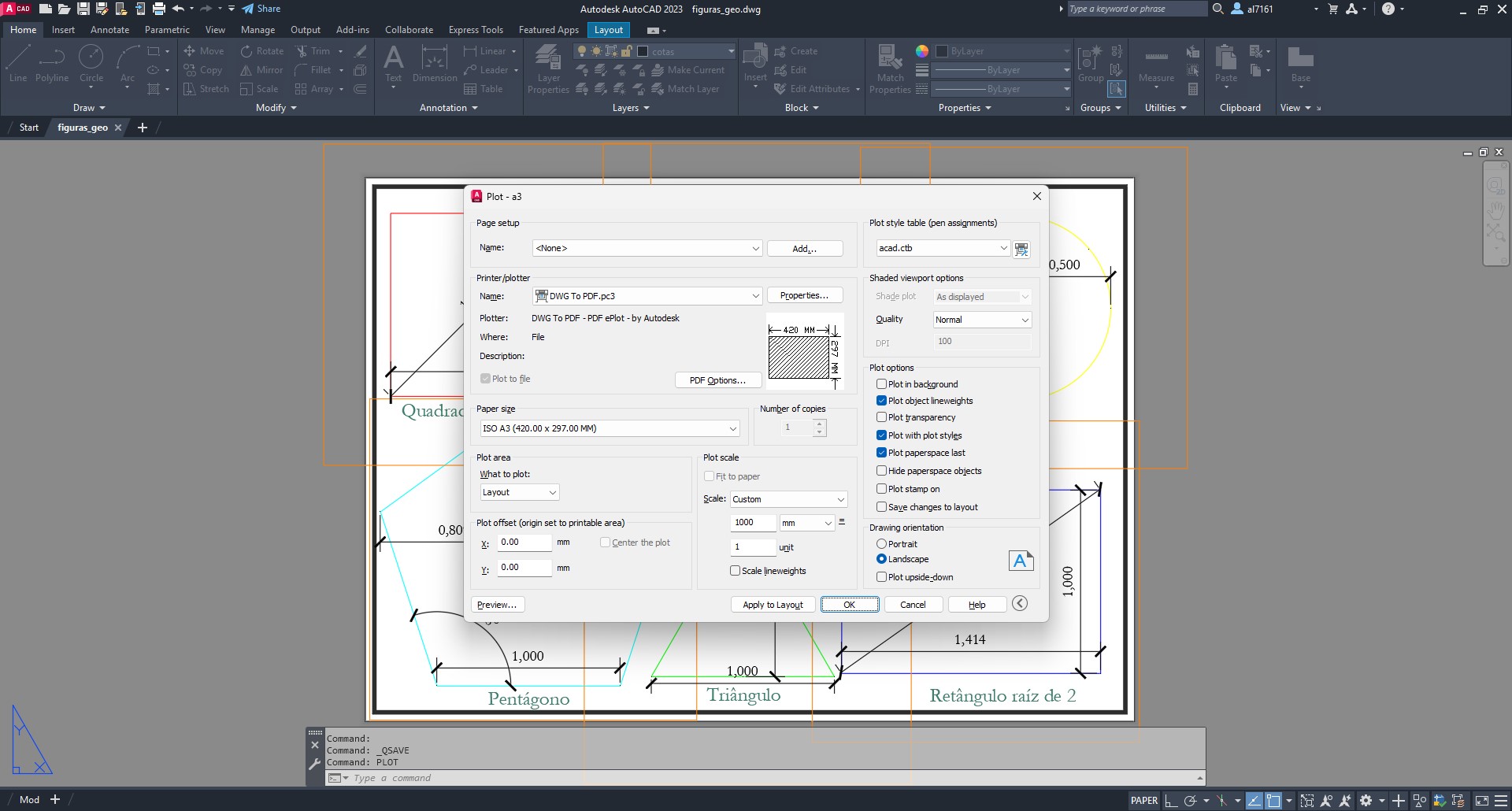

Plot Preview dos polígonos com Print e layer das Viewports desabilitada (LA-VPfreeze).
Criação de cotas nos polígonos.

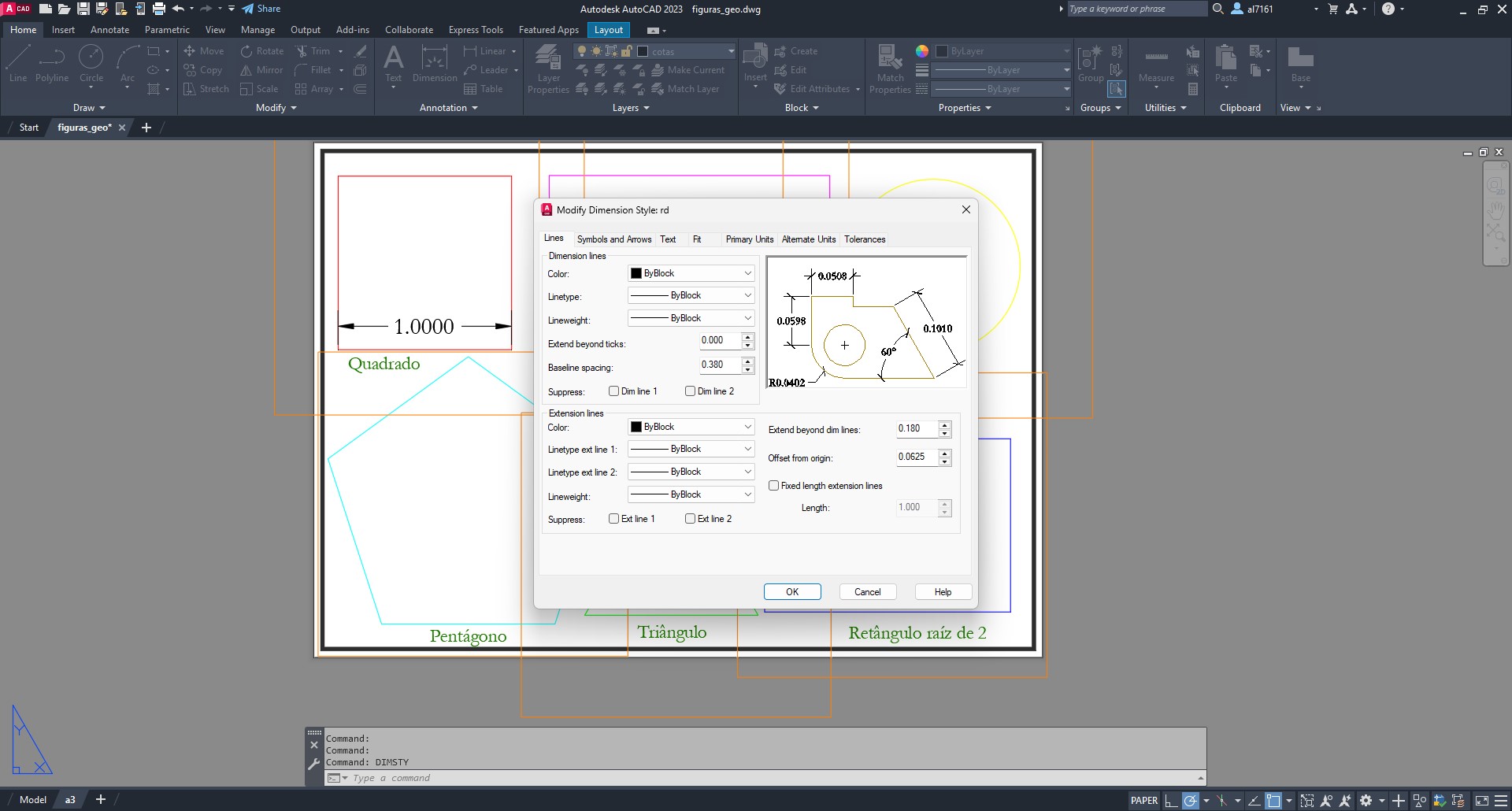

Configuração do dimension style de cotas no PSPACE.
Os principais comandos usados:
Dim, Dimstyle, Dimangular, Plot..

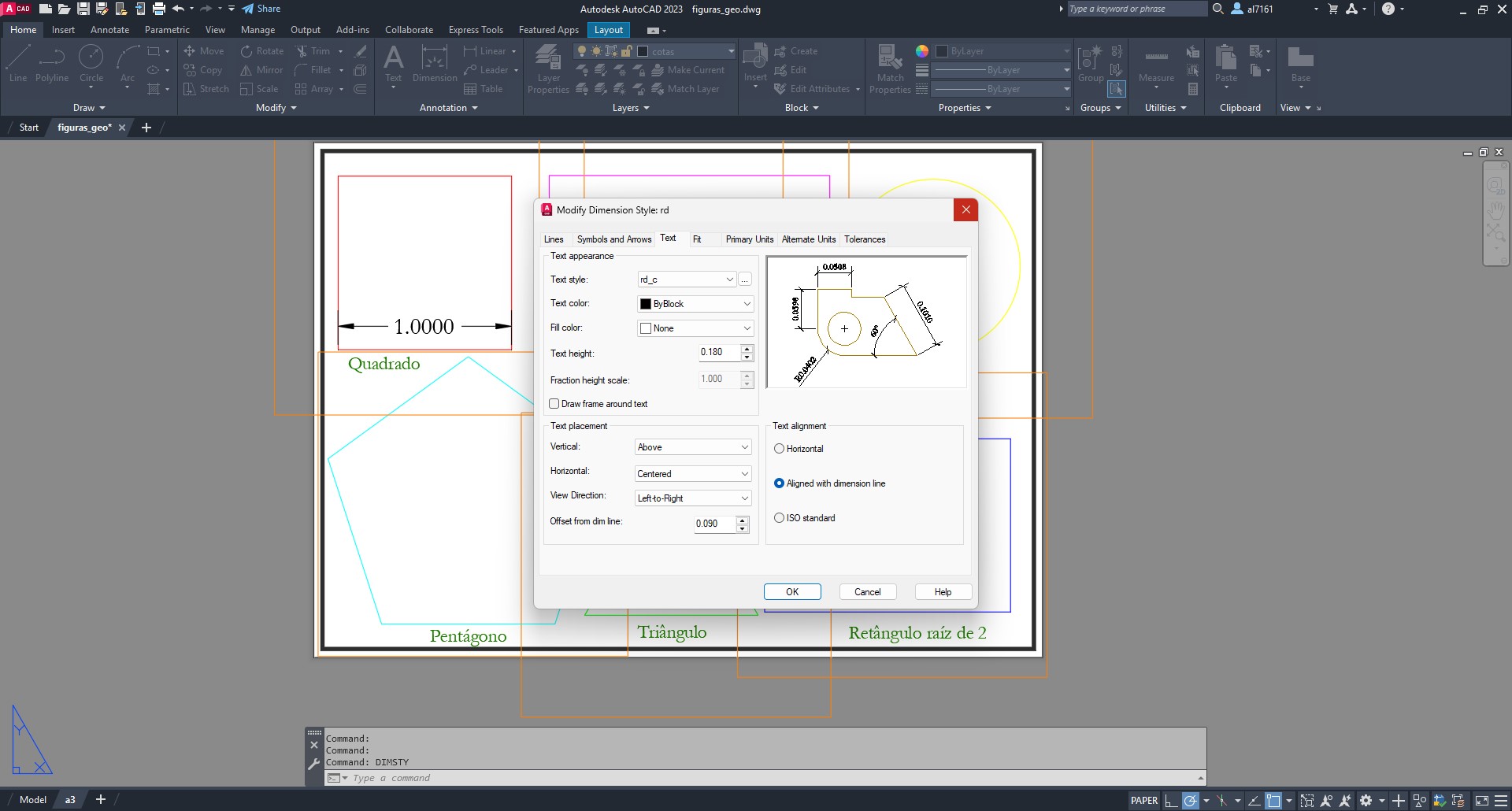

Configuração do texto das cotas.

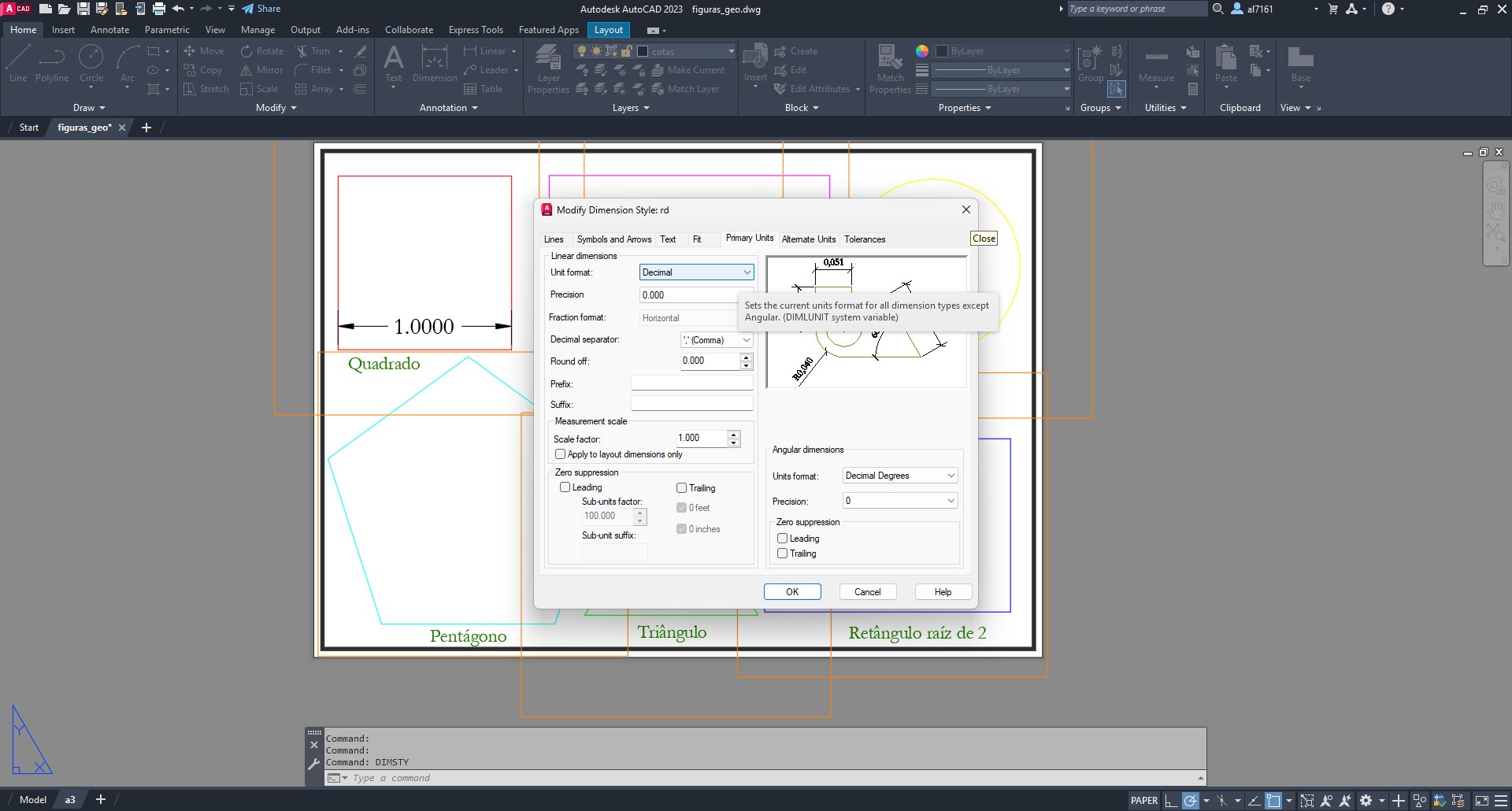

Configuração da precisão das dimensões para milímetros.

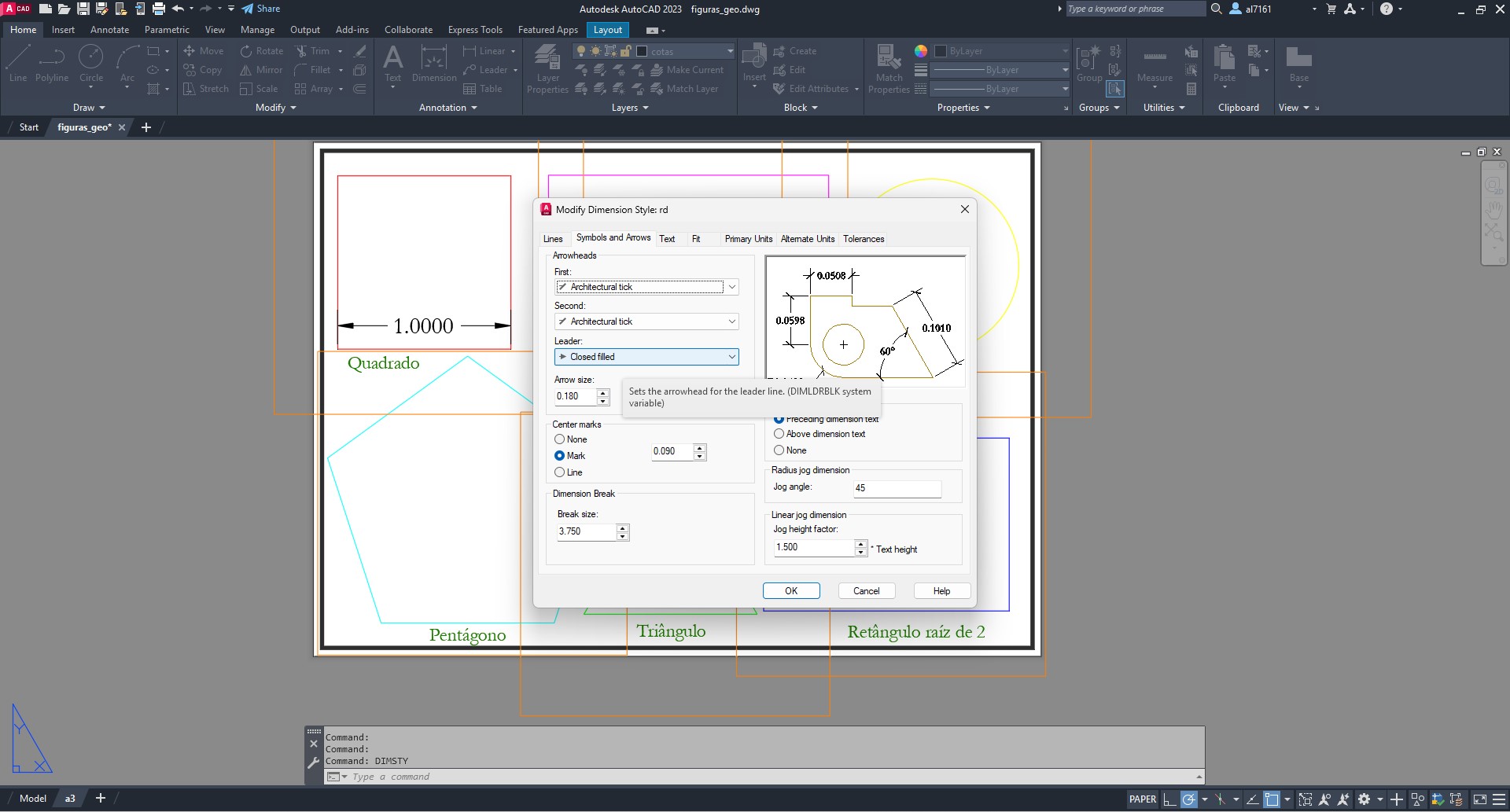

Configuração dos traços das cotas.

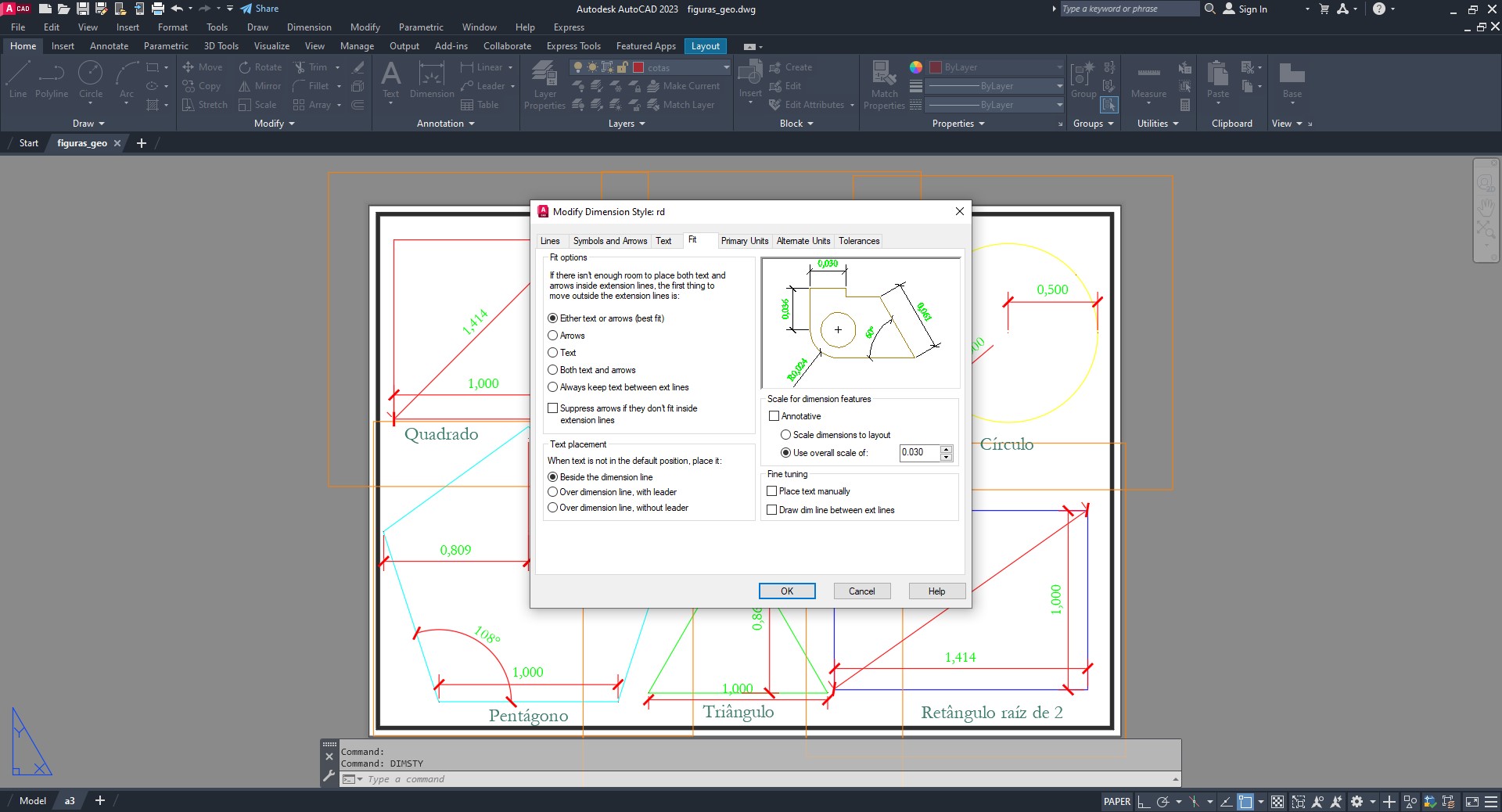

Configuração do Text Scale.

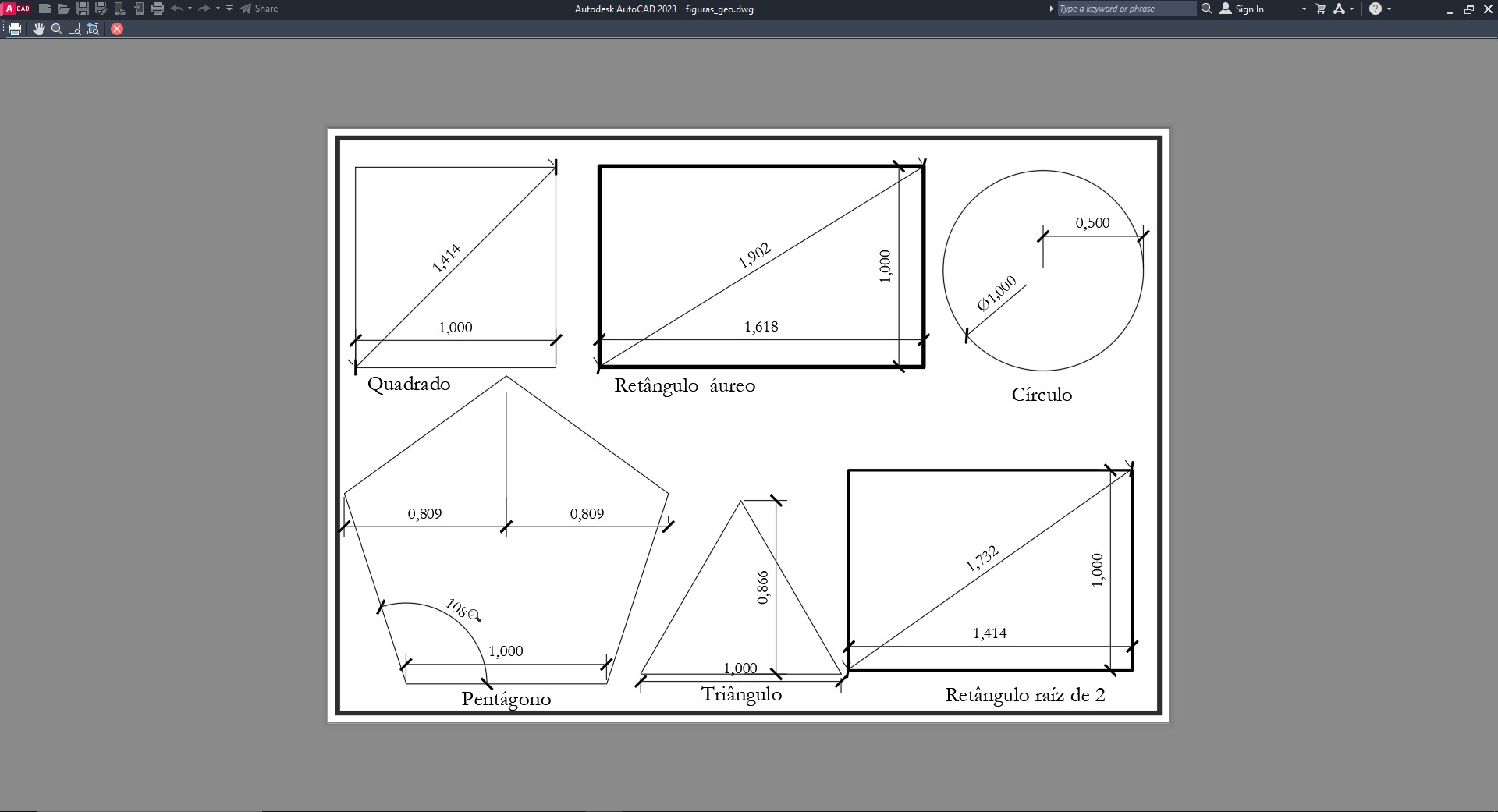

Dimensões das cotas de todos polígonos desenhados.
Plot Style table - acad.ctb .

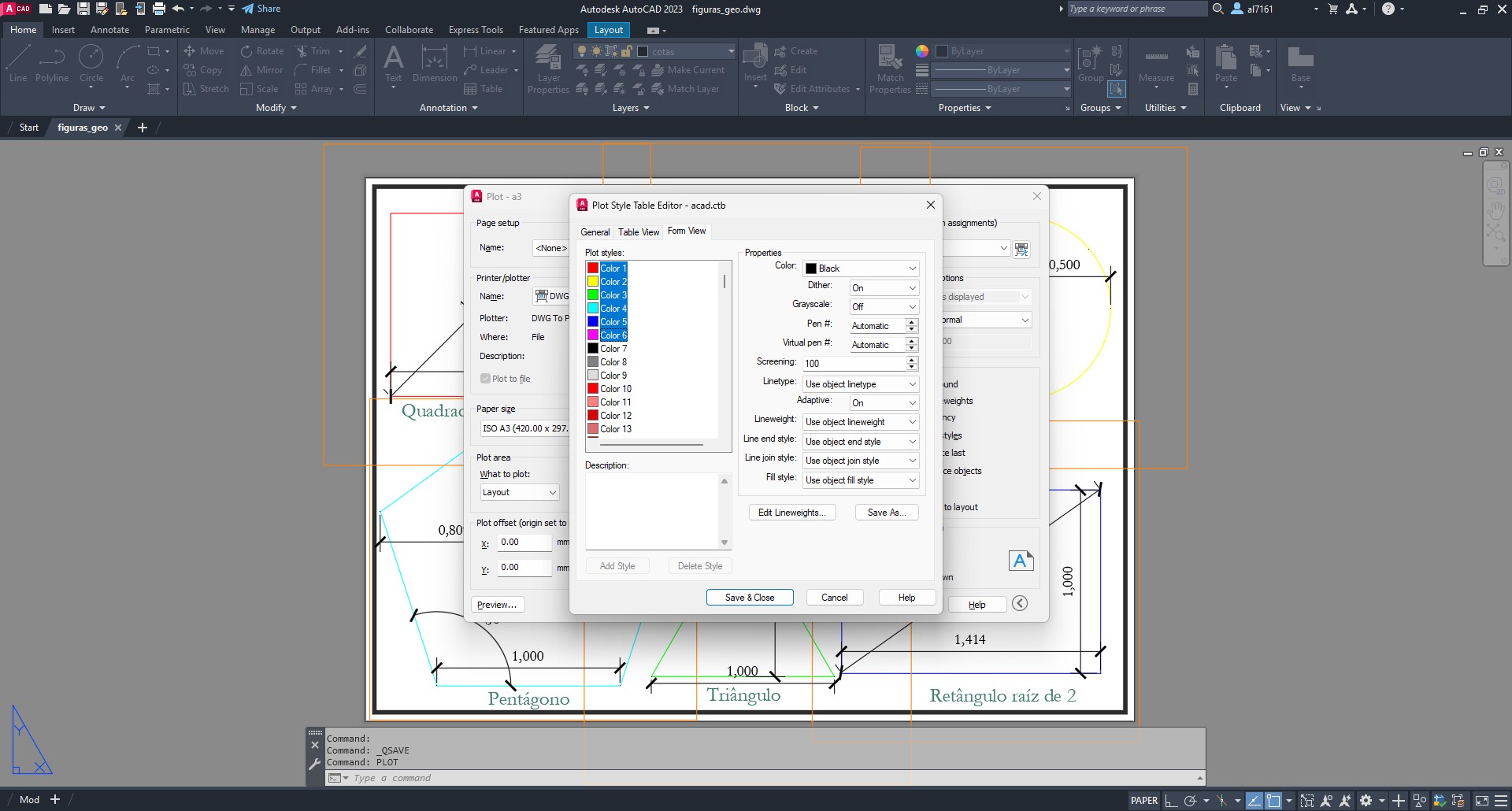

Plot Style table editor.

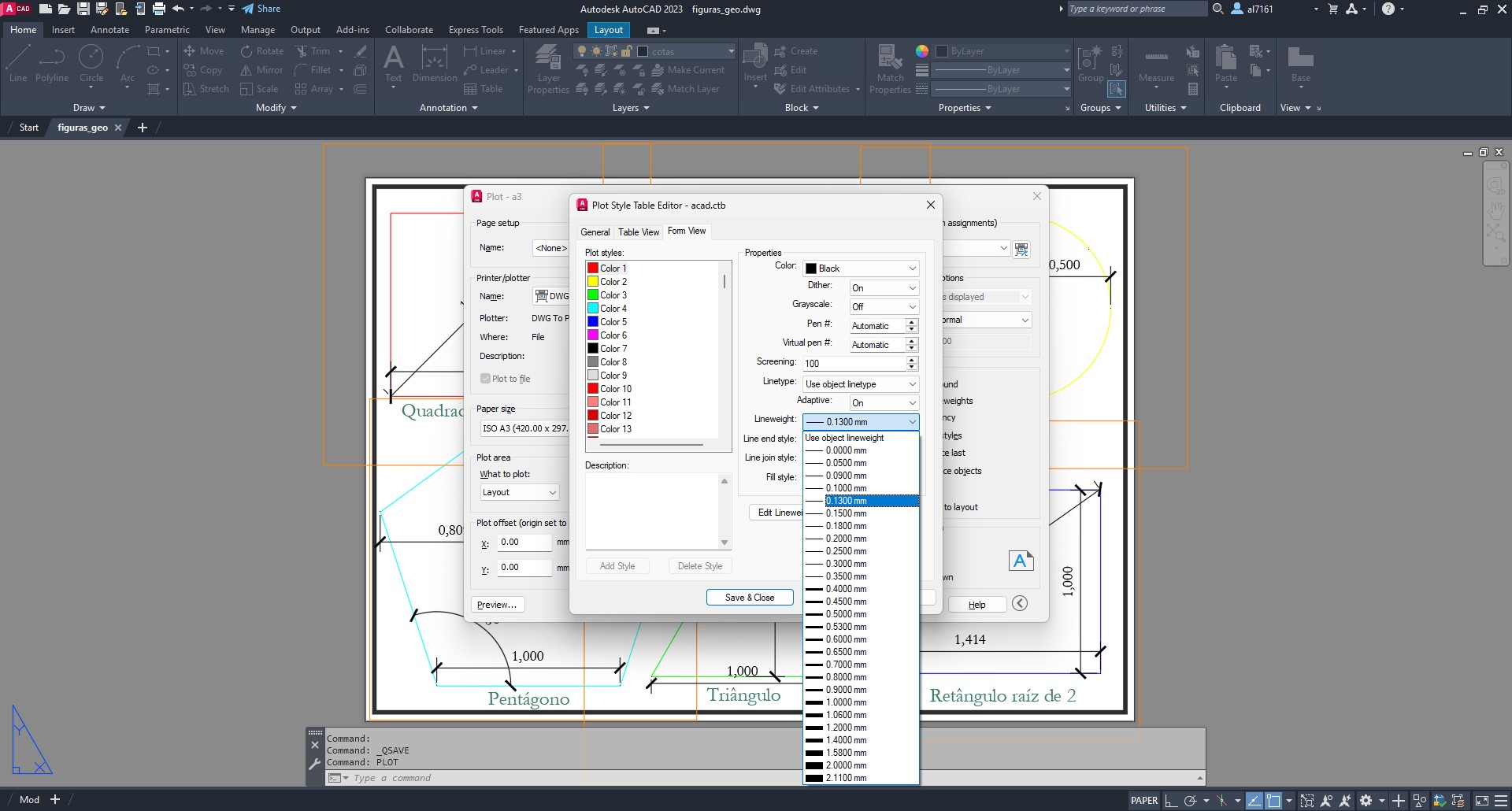

Mudar a espessura das principais côres para o layout.

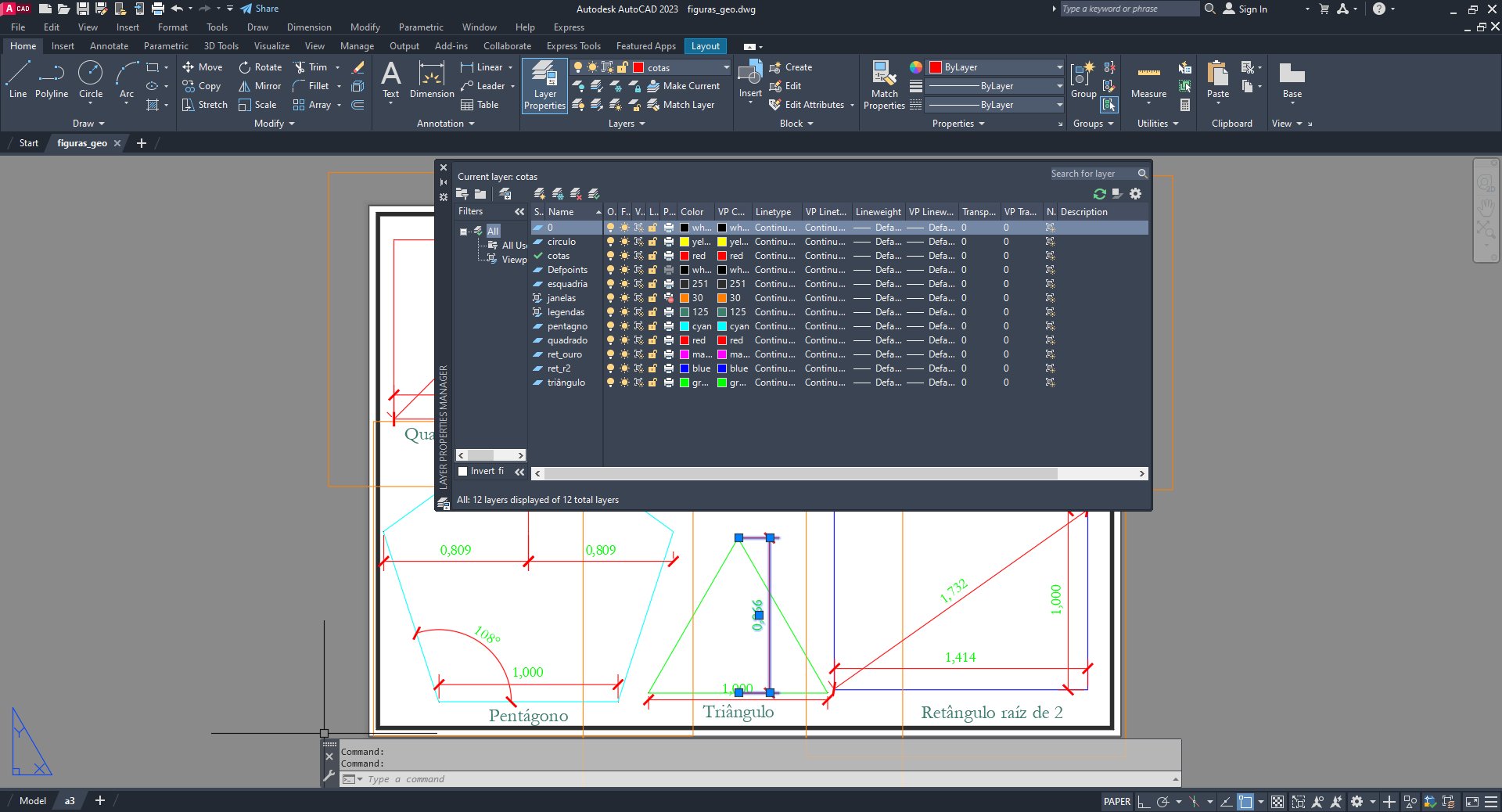

Criação de uma layer para cotas.
Plot Preview.
