TURMA 2A
2025/2026
Diogo Miguel Pontes
Semana 7

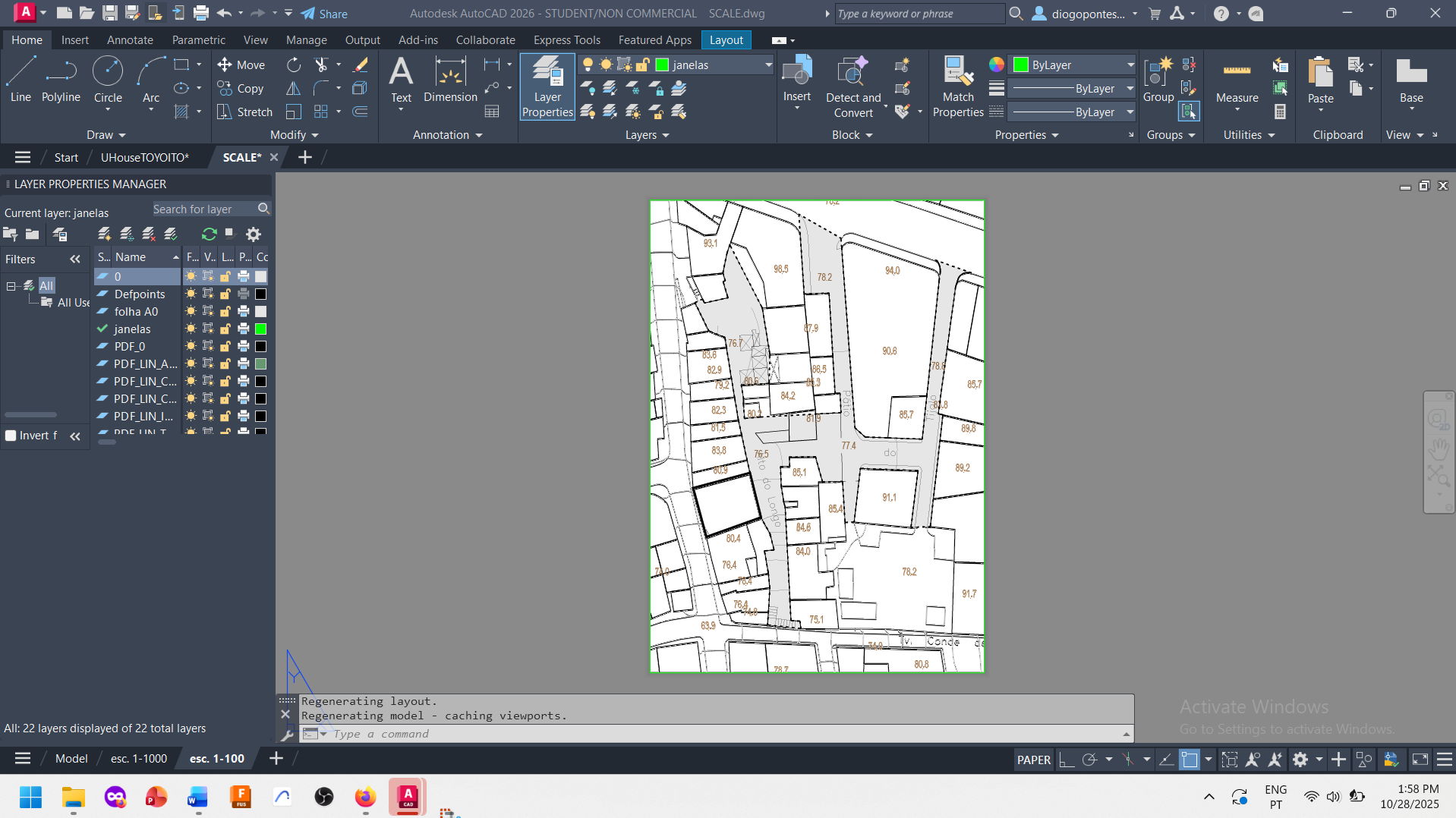

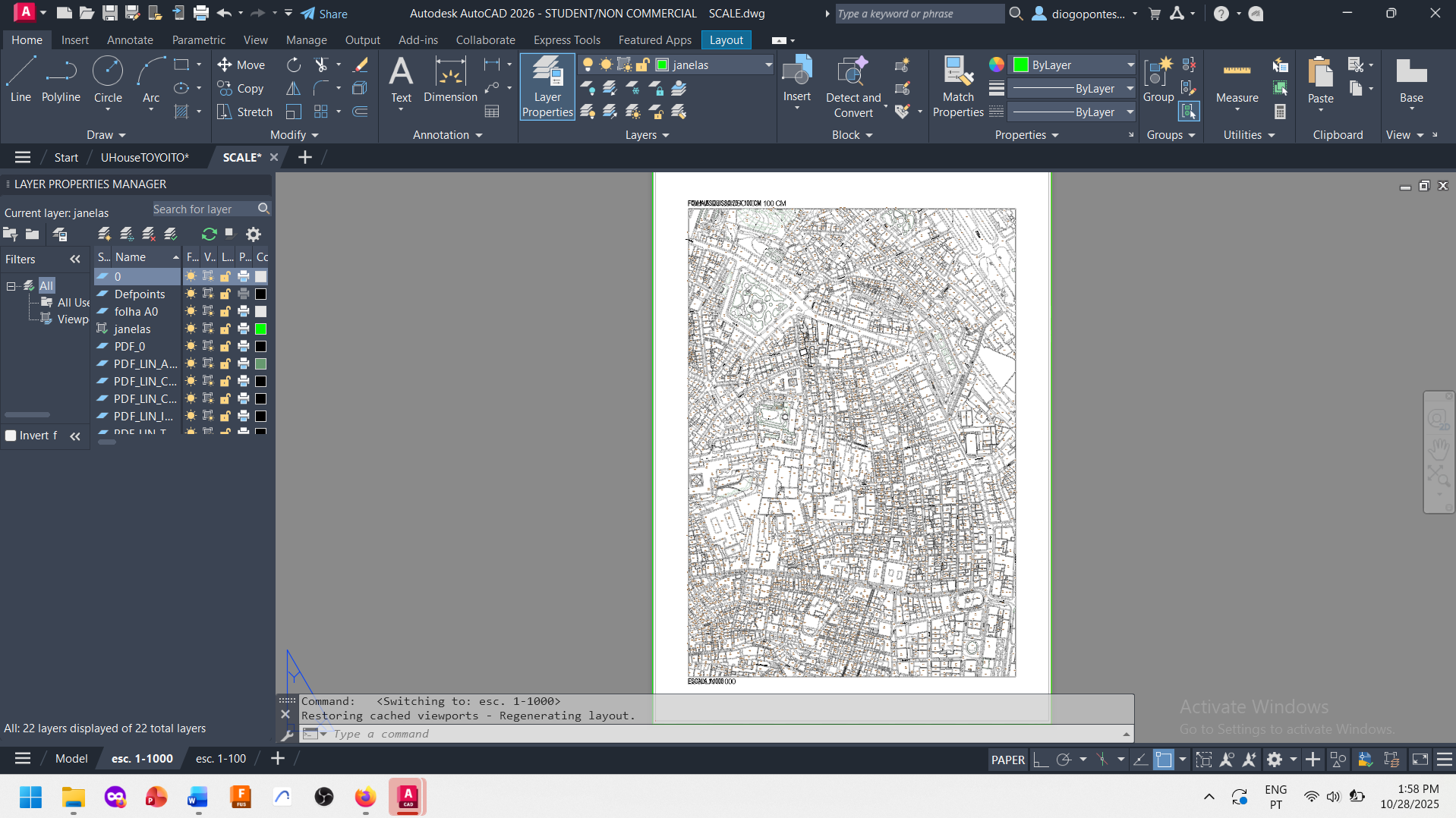

1. Definição de escalas na planta de terreno de Projeto III (escalas 1:1000 e 1:100).

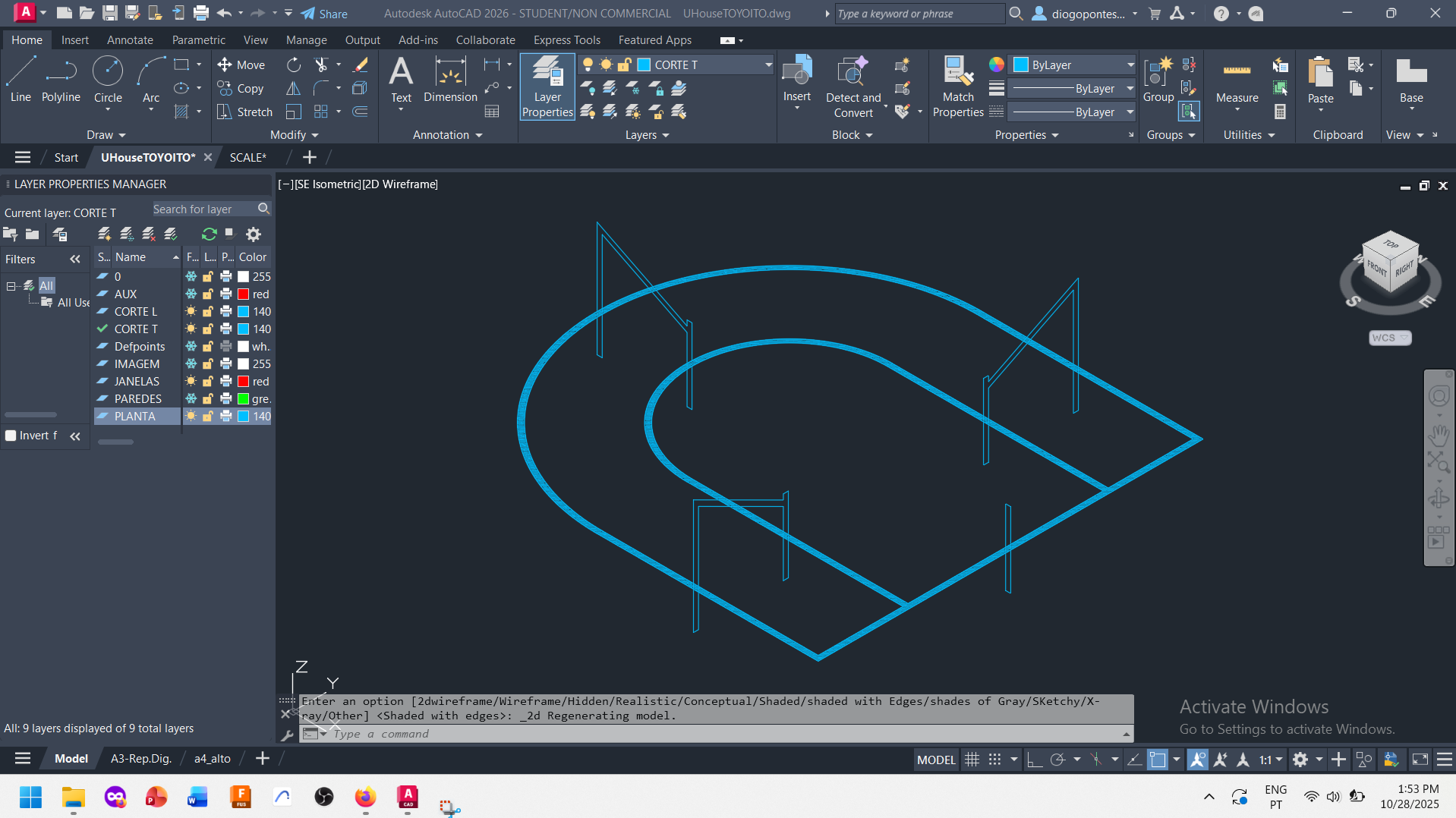

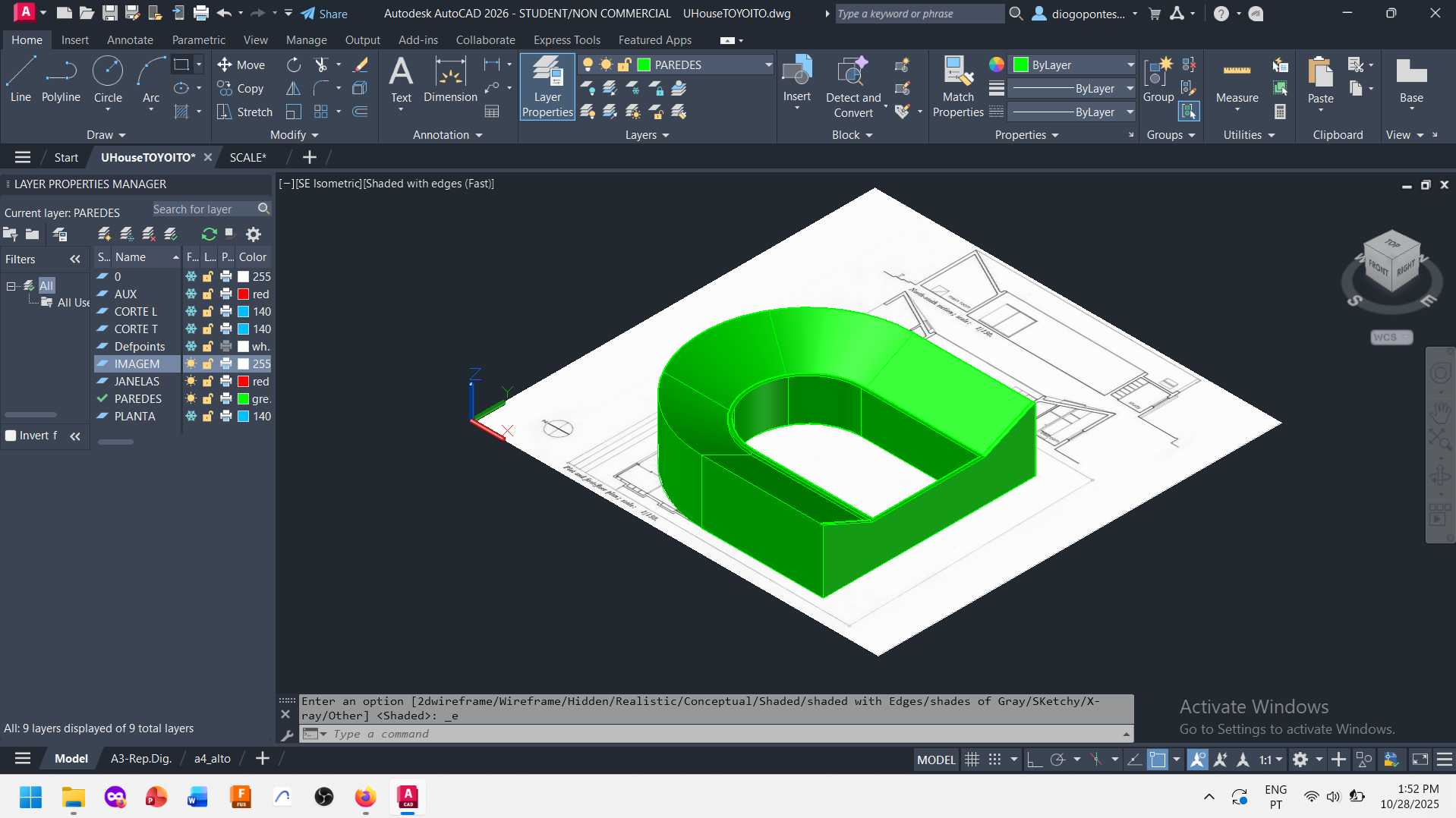

2. Representação volumétrica (simplificada) do edifício U House do Arquitecto Toyo Ito.

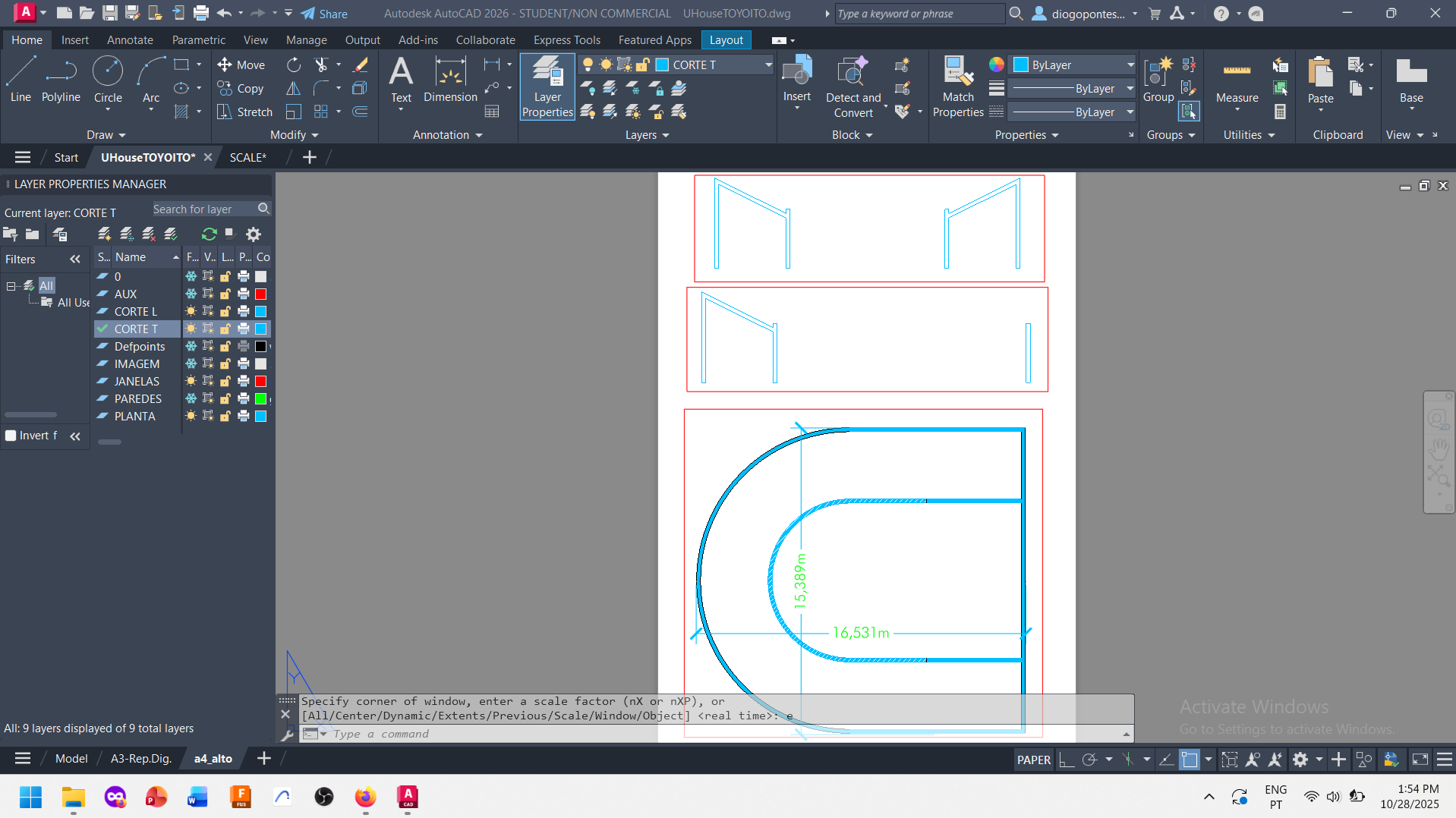

3. Seccionamento do volume criado (planta, corte transversal e corte longitudinal)
Apêndice de comandos importantes:
- Para selecionar aquilo que apenas queremos visível – Select all em Layer > Carrega para congelar em VPFreeze > e Selecionar aquilo que queremos visível
- DIST - Para medir distâncias
- PDFATTACH - Para importar PDF’s
- IMPORT - Para importar ficheiros
- ZOOM > Object > colocar a escala (EX.: 1/1000xp)
- EXTRUDE - Para extrudir (cria sólido volumétrico)
- UNION - Para unir dois elementos 3D (torna o render uno/coeso)
- EXPLODE - Para criar a qualidade de região, “desfaz” sólido (previamente criada no exercício)
- ZOOM > Lock - Para bloquear a vista em MVIEW
- DIM - Para cotas e medidas
- DIMSTYLE - Para alterar “estilo” da dimensão (cor, font, etc.)
- SECTION - Para seccionar/cortar figuras, sólidos, etc.
Voltar
