TURMA 2A
2025/2026
Diogo Miguel Pontes
Semana 6

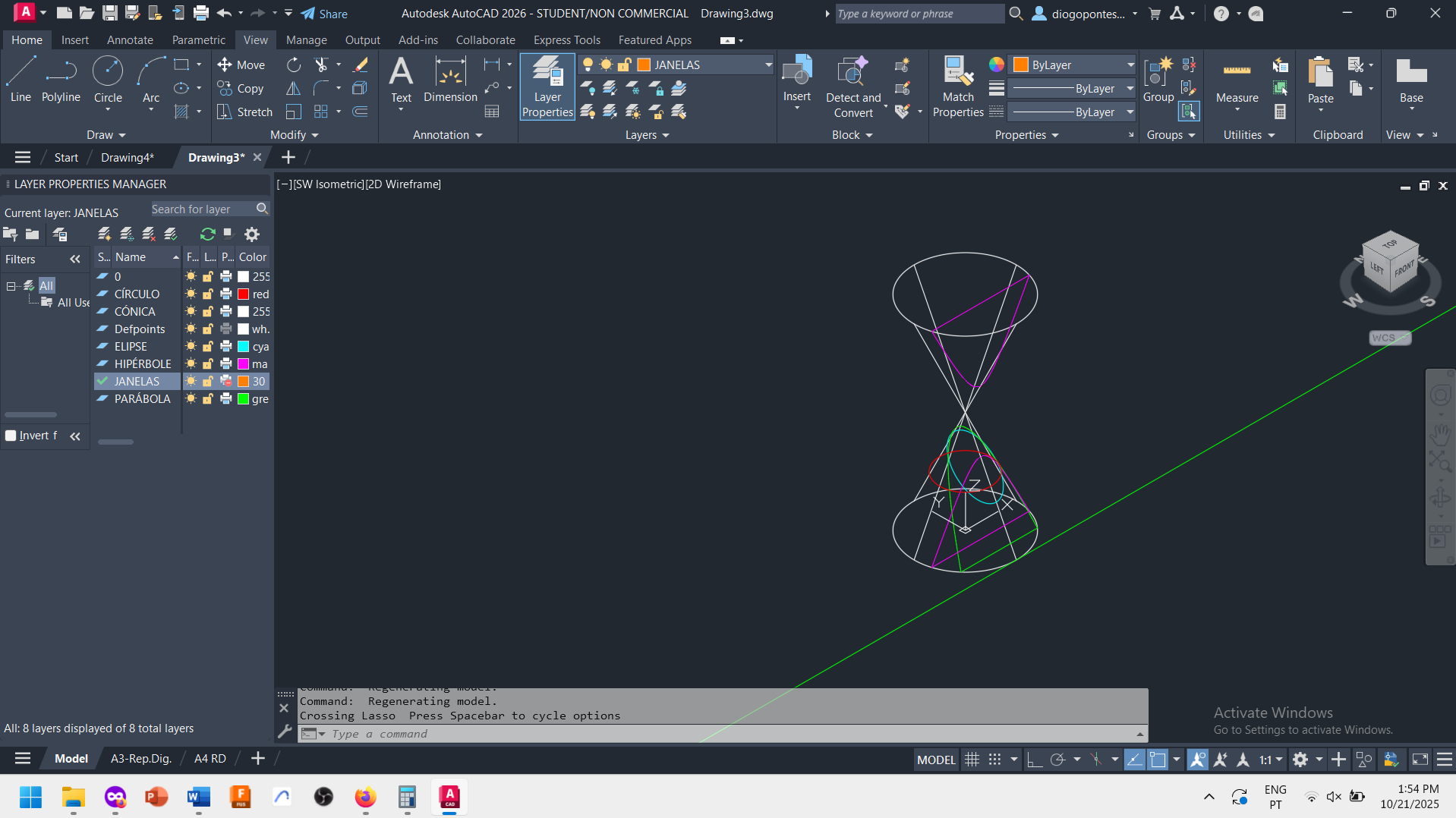

1. Seccionamento de uma composição de duas figuras cónicas.

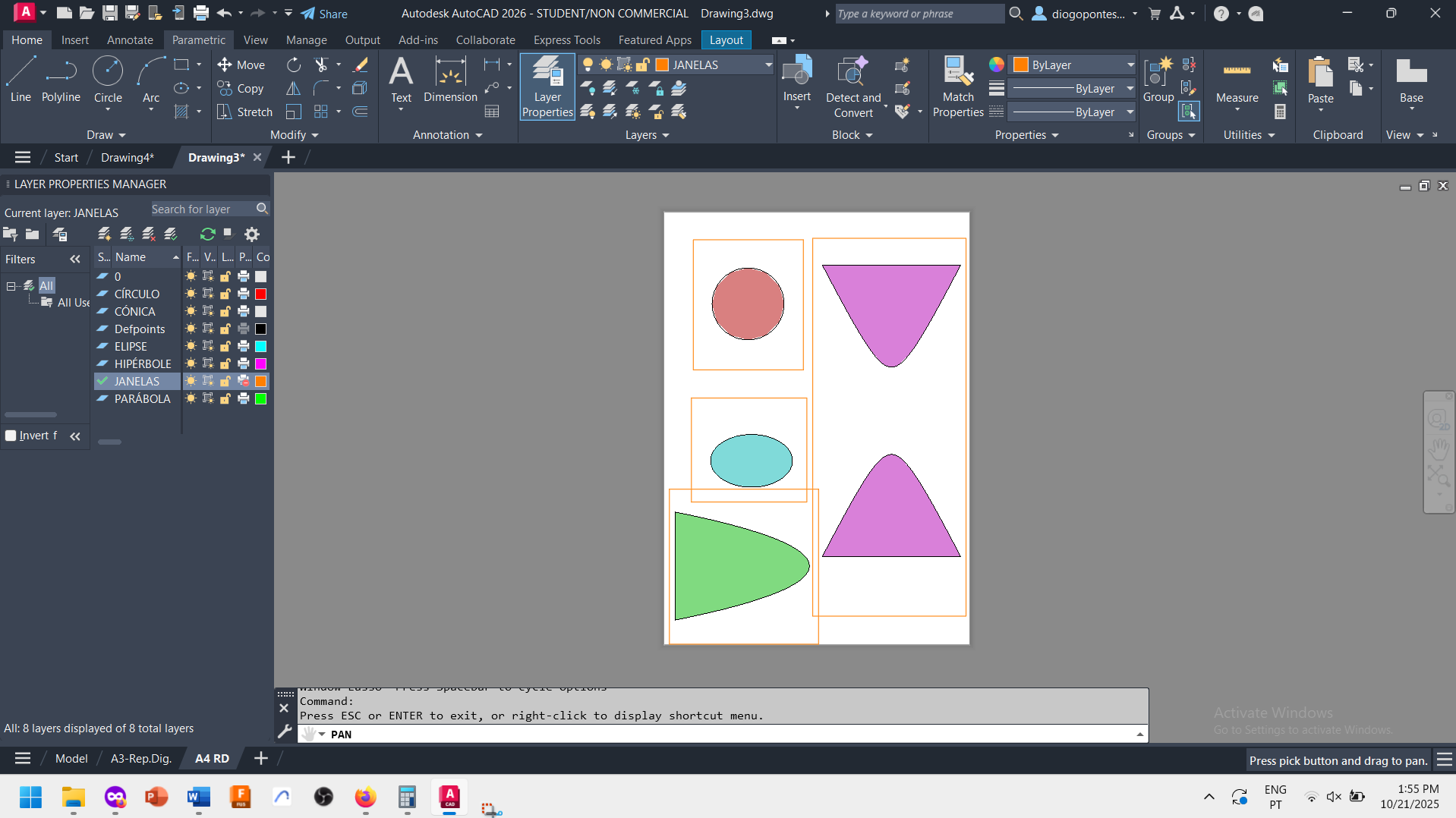

2. Criação de um painel de apresentação das figuras previamente criadas através das secções.

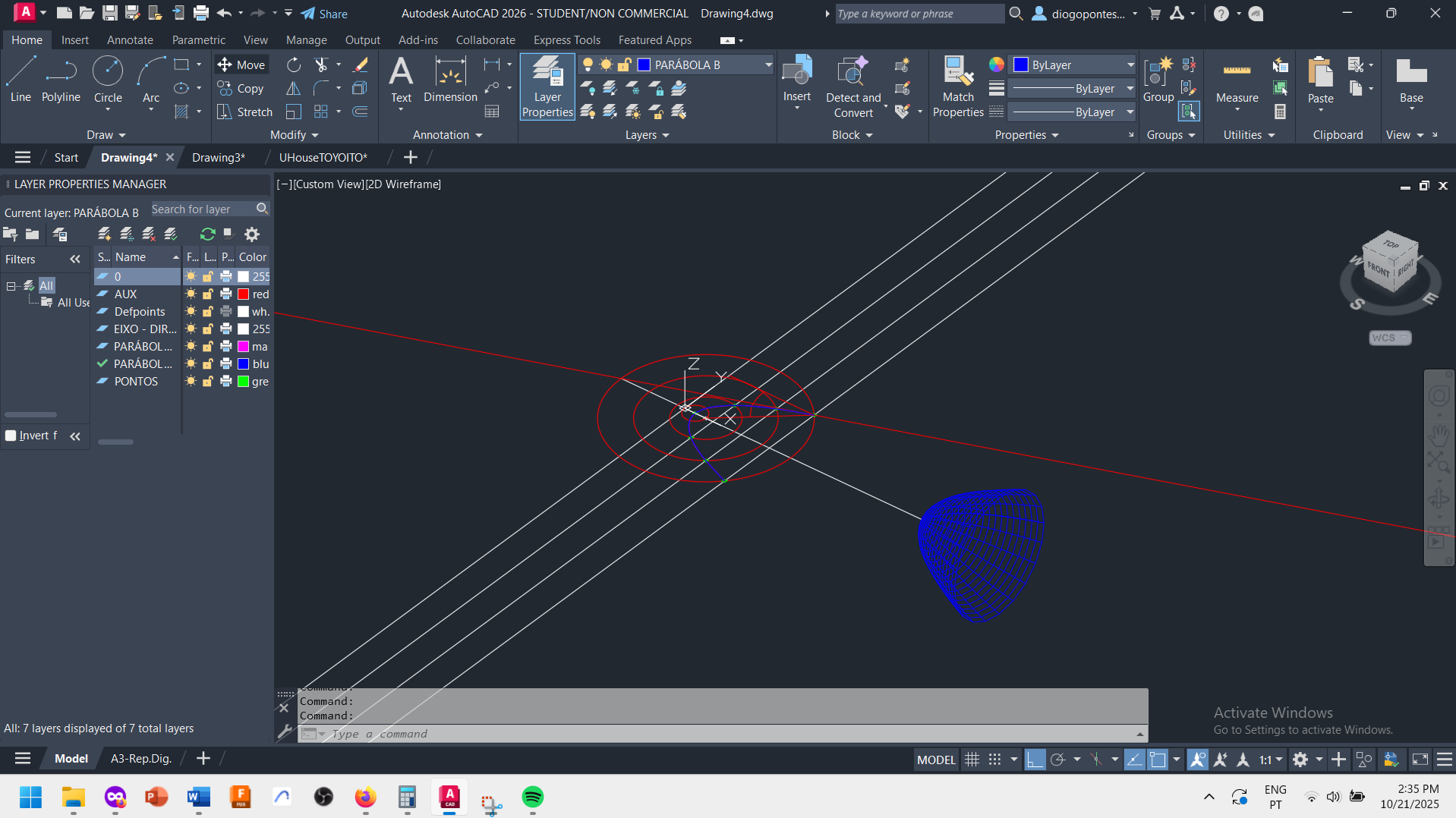

3. Criação de uma grelha com forma parabólica efetuada através dos comandos - SURFTAB1, SURFTAB2, REVSURF.
Apêndice de comandos importantes:
- UCS > name > save > indicar nome
- SECTION > select plan (first have the pretended UCS already in place) > indicate coordinates distanced from one of the UCS planes (EX.: XY)
- Page Setup > Paper size tem de estar de acordo com a drawing orientation e em Properties > Modify Standard Paper Sizes > Selecionar um tamanho igual ao paper size
- Modify Standard Paper Sizes > Modify – para tirar margens
- MVIEW > Lock > On – Para não alterar a escala
- ZOOM > 1/20xp – Para escala 1:20
- DDPTYPE - Para definir a aparência de um ponto
- REGEN - Para diminuir o ponto de DDPTYPE
- Enter - Para repetir o comando anteriormente executado
- TRIM > Cutting edges > Enter > Select part of the element you want to cut off – Para cortar figura em relação a duas linhas que intersetam essa mesma figura que se pretende cortar
- SPLINE - Para linhas curvilíneas
- SPLINE > Method > Fit OR CV (CV - for two angled lines (more accurate))
- SURFTAB1 - condiciona malha criada por REVSURF
- SURFTAB2 - condiciona malha criada por REVSURF
- REVSURF > selecionar objecto > selecionar eixo de rotação > selecionar ângulo de rotação
- IMAGEATTACH - Para adicionar imagens no ficheiro
Voltar
