TURMA 2A
2025/2026
Diogo Miguel Pontes
Semana 4

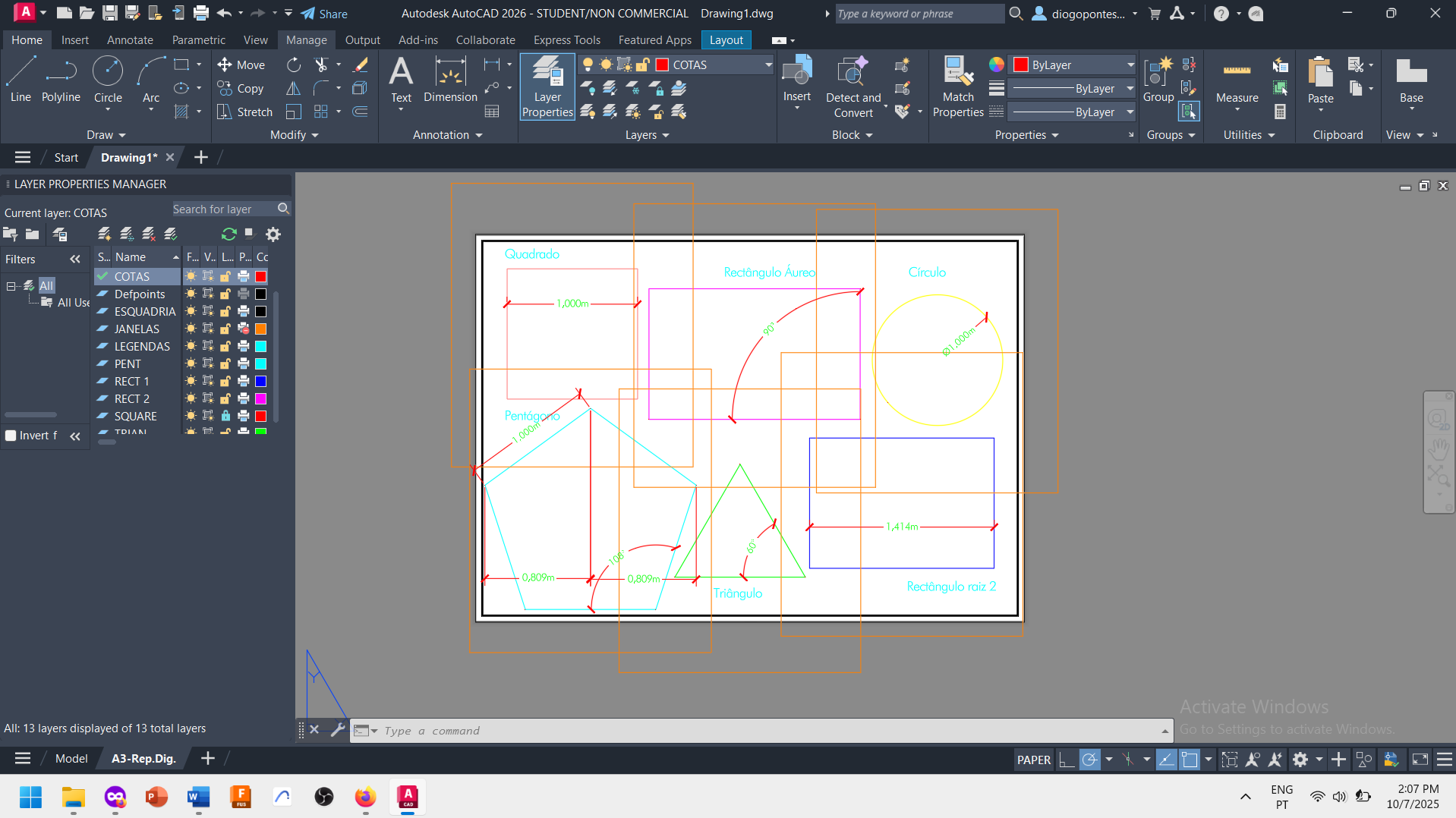

1. Organização do painel de apresentação. Criação de um template de utilização para outros painéis.
Apêndice de comandos importantes:

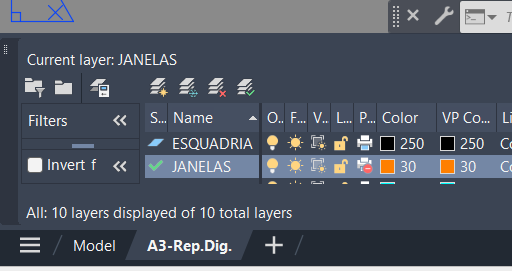

- Carregar no símbolo da impressora para proibir ou deixar imprimir todos os items presentes na layer. Como se pode ver em no layer JANELAS está um sinal de proibido em cima do símbolo da impressora, pelo que tudo nesse layer não será impresso.
- Se utilizarmos underscore (_) independentemente da língua faz uma busca na Command Line em Inglês
- Gravar em DWT. para gravar templates AutoCAD
- Shift + Mouse wheel – Para 3D
- UCS - Para novo sistema de coordenadas
- MVIEW - Para colocar as vistas dos objectos identificados presentes no modelo (two clicks na Janela MVIEW entro no espaço de modelo, two clicks fora do espaços MVIEW entro no espaço da folha (layout)) // Dentro de MVIEW dá para fazer EXTEND
- FREEZE VS. VPFREEZE (aparece no Quadro Layer) – Congelar e descongelar as imagens do Modelo (Model) quando se carrega em FREEZE e em VPFREEZE para as imagens/visualizações no layouts. // VPFREEZE = View Port Freeze
- F7 - Grid ON > Click Again > Grid OFF … e Vice-Versa
- ZOOM > Extents – De modo a confirmar se não existem objectos perdido no documento
- MSPACE / PSPACE – Para atalhos
- ZOOM > 1/10xp - escala 1:10
- MVIEW > Lock – para não mudar a view na folha de apresentação
- FREEZE (em layers) – Mostra ou esconde objecto
- VPFREEZE (em layers) – Mostra ou esconde o objecto apenas na folha de apresentação
- STYLE - Para Fonts, etc.
- DTEXT - Dynamic Text para texto
- DIM - Para ter anotações das medidas > Angular – Para classificar ângulos
- DIMSTYLE - Para “estilo”/modo de visualização de medidas
- PLOT - Para alterar definições da impressão
- PROPERTIES > DIMSUFFIX – Para colocar unidades (sufixo)
- PURGE - Para expurgar todos os ficheiros
- LAYDEL - Para apagar defpoints
- SURFSCULPT - Para criar sólidos a partir de faces
