TURMA 2A
2025/2026
Diogo Miguel Pontes
Semana 3

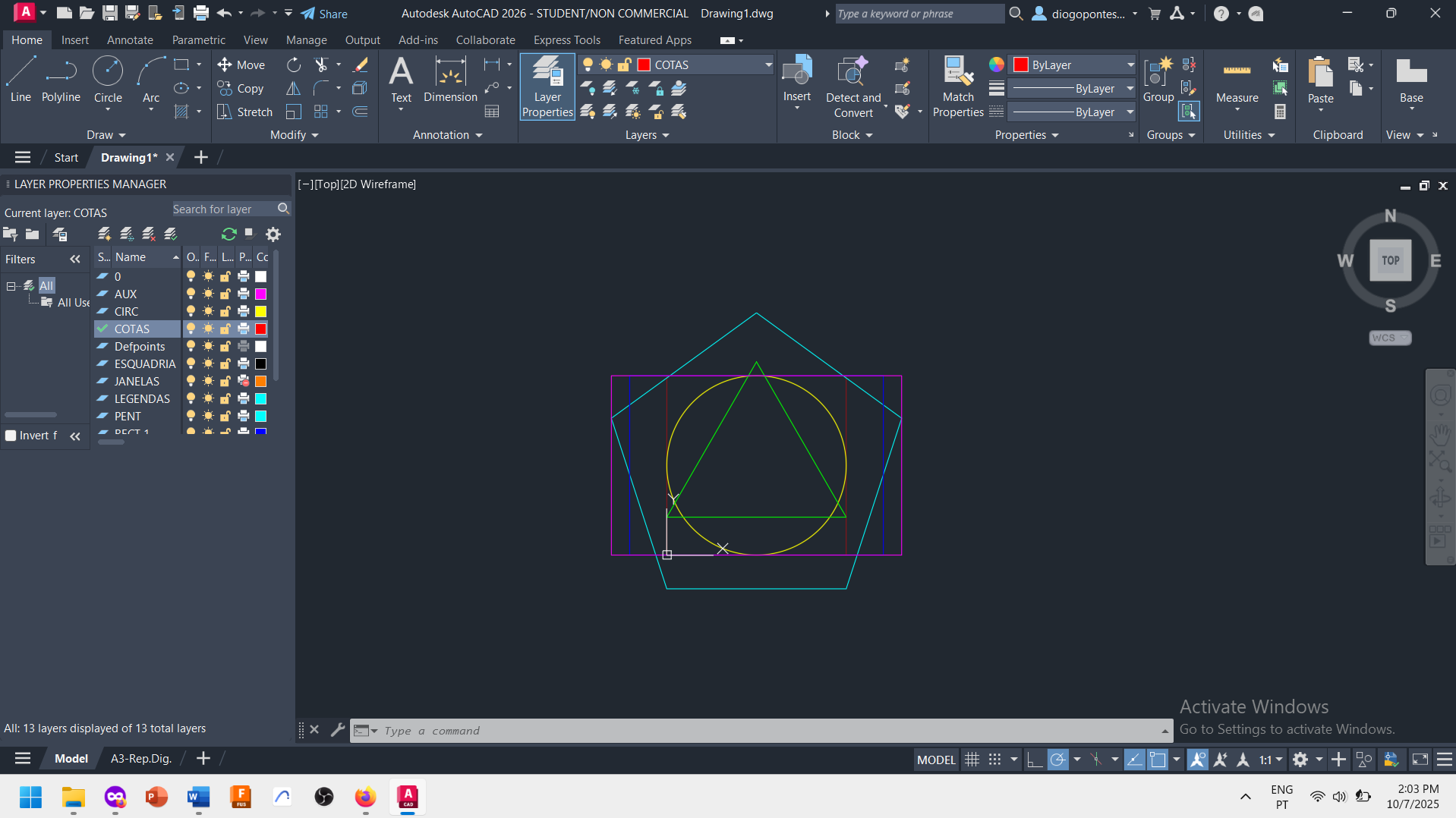

1. Desenho de figuras simples (quadrado, triângulo, círculo, rectângulo, rectângulo de ouro, pentágono), em que todas elas partilham o mesmo centro.

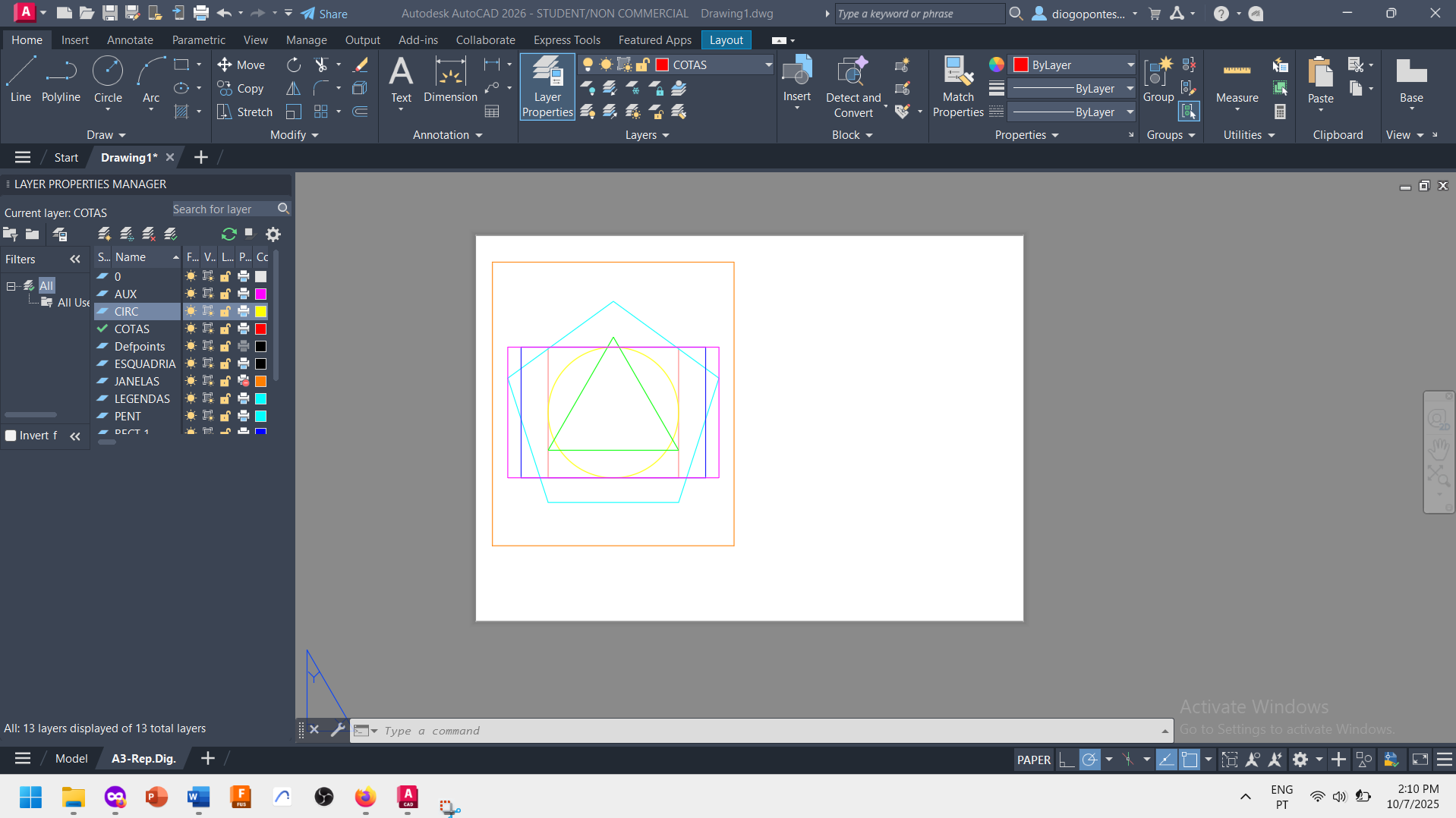

2. Criação de um painel de apresentação das figuras previamente criadas.
Apêndice de comandos importantes:
- Turn off Dynamic Input (conselho Prof.)
- CTRL - Para mudar a direcção de um arco
- UNITS - Para mudar unidades métricas e de ângulos
- F3 - Osnap on/off
- LINE - Para linhas // Para usar Sistema Relativo de Coordenadas – Colocar # (cardinal) e depois sim fazer coordenada x,y (EX.: 0,0 > Enter > 0.5,1 > Enter … (assim sucessivamente))
- POLYGONE - Para polígonos
- CIRCLE - Para circunferências
- RECTANGLE - Para rectângulos
- LAYER - Para layers (menu igual a ArchiCad)
- MOVE - Para Mover (com cen of para selecionar – directamente – outros centros)
- ERASE - Para apagar
- Click > RELEASE > SE da DIREITA PARA ESQUERDA, apenas seleciona entidades totalmente contidas na Janela de Selecção. ESQUERDA PARA DIREITA seleciona todas as entidades presentes (na sua totalidade ou não) dentro da Janela de Selecção
- PAGE SETUP - Para mudar o setup das folhas de impressão
- PAGE SETUP > Modify > adjust size and Plot Scale Units (pode ser custom!)
- PAGE SETUP > Modify > Properties > Modify Standard Printer Sizes
- XLINE - Linhas infinitas (útil para linhas auxiliares)
- OFFSET - Fazer uma cópia fazendo offset de uma determinada distância (escrever primeiro a distância offset e depois selecionar com o rato a localização do offset)
- TRIM - Para cortar excesso de linhas resultante da sua intersecção
- PEDIT - Transformar linhas separadas em polilinhas // Dá para alterar espessura das polilinhas
Voltar
