Colocar imagem à escala (U-House)



Abrir o ficheiro “nd.dwt” no AutoCAD.

Novas layers: “imagem”, “paredes”, “aux”, "corte transversal", "corte longitudinal" e "planta" .

Layer "aux":

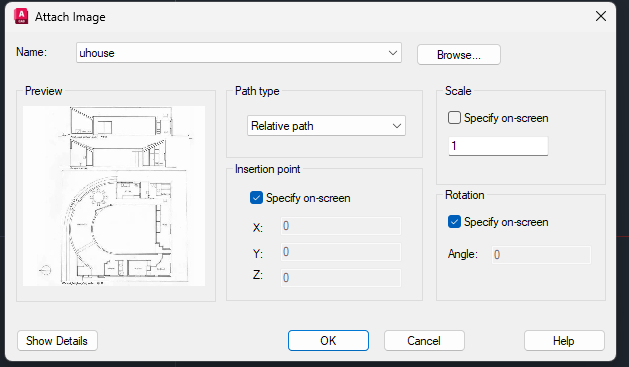

IMAGEATTACH



→ selecionar imagem → Scale 1 , 0,0,0.

Para escalar: na layer “aux”, desenhar XLINEs que representem a grossura de uma parede.

SCALE → all → Enter → base 0,0 → Reference → medir a espessura atual na imagem e introduzir a medida que se pretende transformar em (neste caso, em 0.6).

XLINE → horizontais e verticais para fechar a planta (fazer as paredes à volta) → linhas de contorno.

OSNAP → clean all → ligar somente a Tangente.

CIRCLE → 3P + clicam nos 3 pontos das linhas extremas
→ O formato da casa é circular, por isso é que usamos o círculo.

Layer "paredes":

PLINE → seleciona o ponto extremo de um dos lados e contorna a planta.
Uma vez que temos uma parte da casa circular, temos de colocar “ARC” / “LINE” + ENTER para fechar a figura.

Agora vamos representar digitalmente os cortes que se observam acima da planta.

Layer "aux":
• XLINE→ horizontais + verticais para definir o chão e paredes do corte (linhas auxiliares).
• OFFSET → 0.22 (neste caso)

 Layer "paredes":

 PLINE → fechar o contorno do corte, ser muito rigoroso.
→ Fechar a figura.

 Tornar invisível "aux" e "imagem".

 MOVE → seleciona o corte e coloca o ponto de intersecção na extremidade da planta.

Agora vamos criar o nosso sólido.



UCS → X → 90º

ROTATE → seleciona o ponto do eixo (forma esquerda) → 90º

EXTRUDE → seleciona o objeto (corte) + o path (no caso, a direção da planta).

PLINE → contorna as extremidades do alçado do edifício para fechar o mesmo.

EXTRUDE → selecionar a PLINE anteriormente criada e colocar as dimensões negativas para a parede ir para dentro (-0.22) (quase como um OFFSET tridimensional - para criar espessura da parede. Neste caso, a parede mede 22cm).

UNION → seleciona tudo (all) para unir tudo numa só totalidade.

Agora vamos criar o corte do plano horizontal (planta).

SECTION → seleciona objeto → XY → 0,0,2.5 (neste caso).

Agora vamos criar o corte do plano frontal / transversal (xz).

SECTION → selecionar objeto
XZ
Seleciona um ponto em que passa o corte.

Agora vamos criar o corte do plano de perfil / longitudinal (yz).

SECTION → selecionar objeto
YZ
Seleciona um ponto em que passa o corte.

Agora vamos criar a nossa folha de impressão.

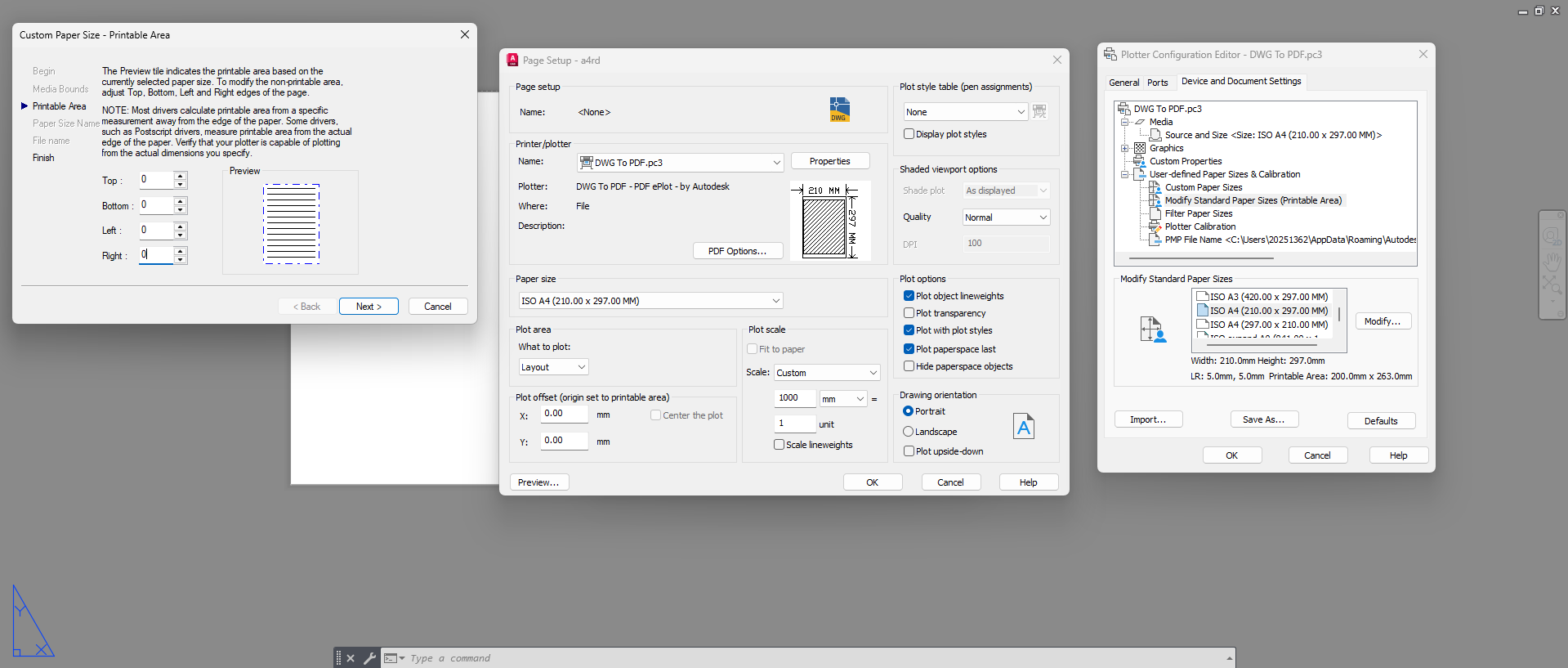

PAGESETUP, tal como indicado:





Nova layer "janelas" - não se imprimem.

MVIEW → planta + cortes → clicar dentro doa janela para ajustar o zoom e propriedades e desligar as layers que não quer que apareçam (no ícone estranho).

Colocar a planta e cortes numa posição visual (TOP, FRENTE, TRÁS, ESQUERDA, DIREITA) que as favoreça.

Cada janela terá sempre ZOOM → 1/100 XP para ficar tudo à mesma escala (neste caso).

MTEXT (legendar a planta e os cortes).

Se ficar gigante, selecionar letra e ir às PROPERTIES e reformular a altura da letra + trocar a cor das legendas, se necessário.

PLOT
plot style table → acad.ctb
paper size → A4
selecionar o símbolo → edit plot style
(alterar a grossura das linhas consoante as cores utilizadas nas layers).

(nota: Caso queiras utilizar uma linha mais grossa específica, tem de criar momentaneamente uma layer específica com uma cor diferente para não haver incompatibilidades e não ficar tudo o que está nessa layer grosso / fino.)
