Semana 06

Continuação das cónicas e início de produção gráfica em Paper Space; construção de parábola, parabolóide, elipse e hipérbole; preparação de layout e colocação de imagem à escala.

Registo (16–17/10/2025)

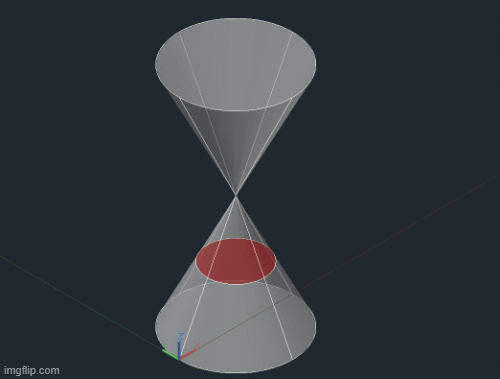

16/10 — Continuação das cónicas: criação de secções que produzem PARÁBOLA, ELIPSE e HIPÉRBOLE; viewport ilustrativo do conjunto.

17/10 — Representação de uma parábola “à mão” e construção de um Parabolóide; reescalar uma imagem à medida do AutoCAD. Colocação de imagem à escala (U-House) e viewport correspondente.

Parábola

XLINE em linha para a direita do cone. Novo UCS 3p e direção do plano de corte. SECTION xy 0,0,-0.3: obtém-se o desenho da parábola. UCS save, name “parabola”.

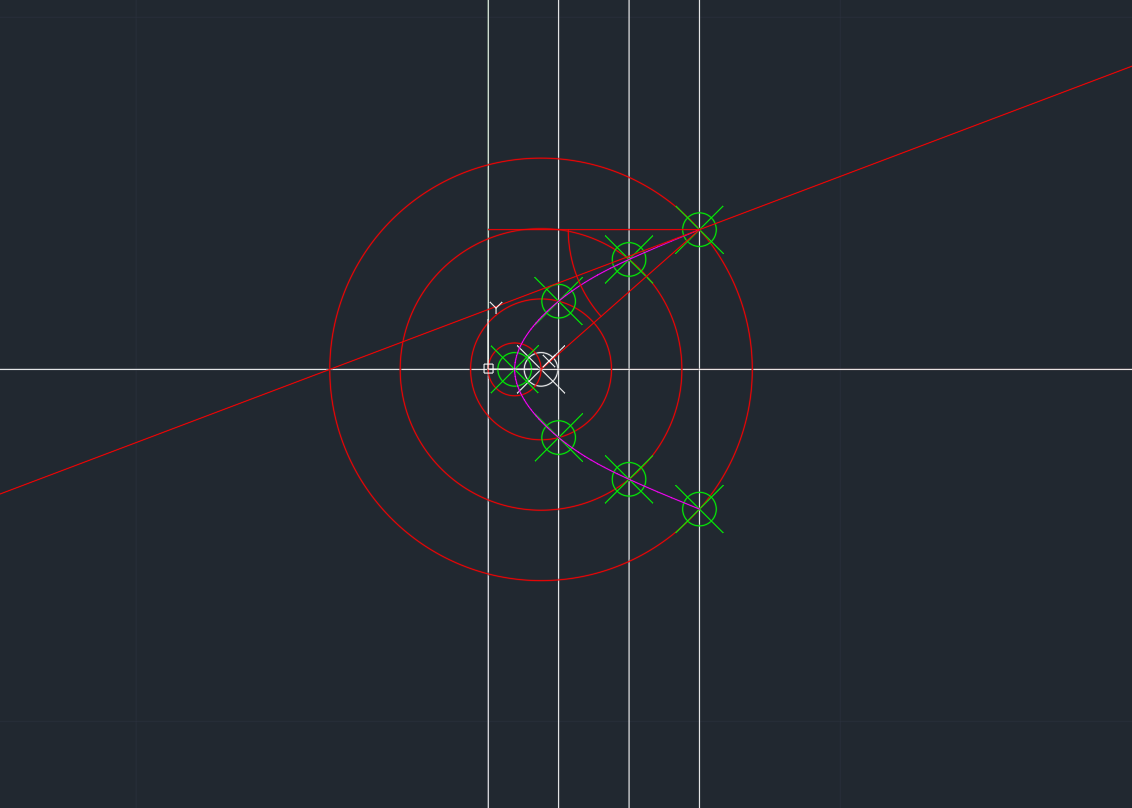

Parábola “à mão”

Novas layers — “eix_dir_foc” (eixo, diretriz e foco), “aux” (auxiliar), “pontos”, “parabola_a” e “parabola_b”. XLINE h 0,0 e XLINE v 0,0. DDPTYPE para definir o estilo de ponto. POINT 1.5,0. OFFSET da linha vertical 2 para a direita três vezes. CIRCLE centrado no ponto com raios 2, 4 e 6; CIRCLE 2p do ponto à origem. Opção 1: repetir POINT nas interseções das circunferências com as linhas de OFFSET; depois SPLINE pelos pontos, orientar o rato na direção da parábola e Enter (menos preciso). Opção 2: LINE perpendicular para a XLINE vertical do eixo; outra LINE a partir do início do ângulo (primeiro ponto). CIRCLE raio ≈ 2.5. TRIM (cutting edges: retas e depois o círculo). XLINE do início do ângulo para o middle do arco. SPLINE method cv degree 2 com três pontos: início, interseção XLINE×CIRCLE de 6 unidades e terceiro ponto vertical abaixo do primeiro; orientar o rato e Enter (método mais preciso).

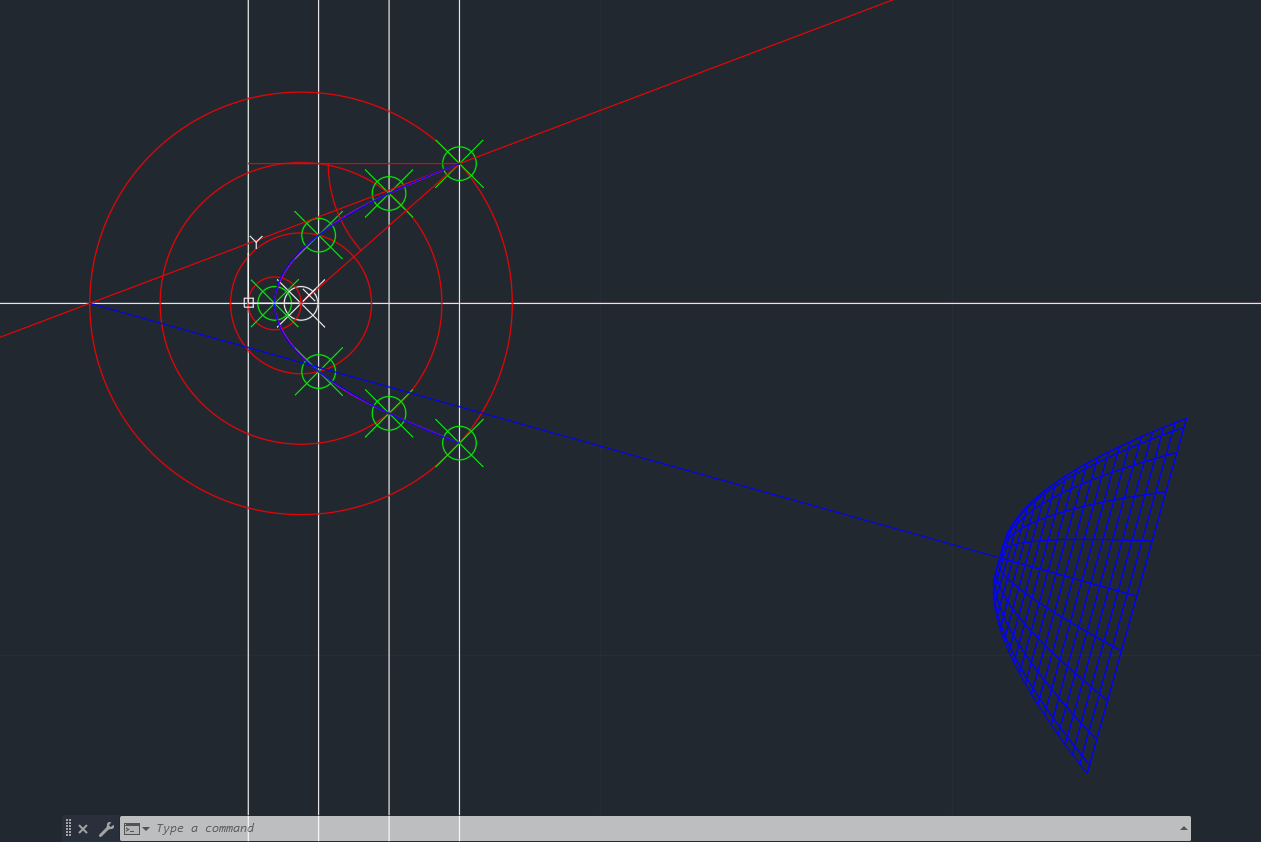

Parabolóide

COPY da parábola 2 seguindo o eixo do X. TRIM metade do arco. Posicionar o arco. Linhas do centro LINE. SURFTAB1 20, SURFTAB2 20. REVSURF — selecionar arco e linha e aceitar 0°.

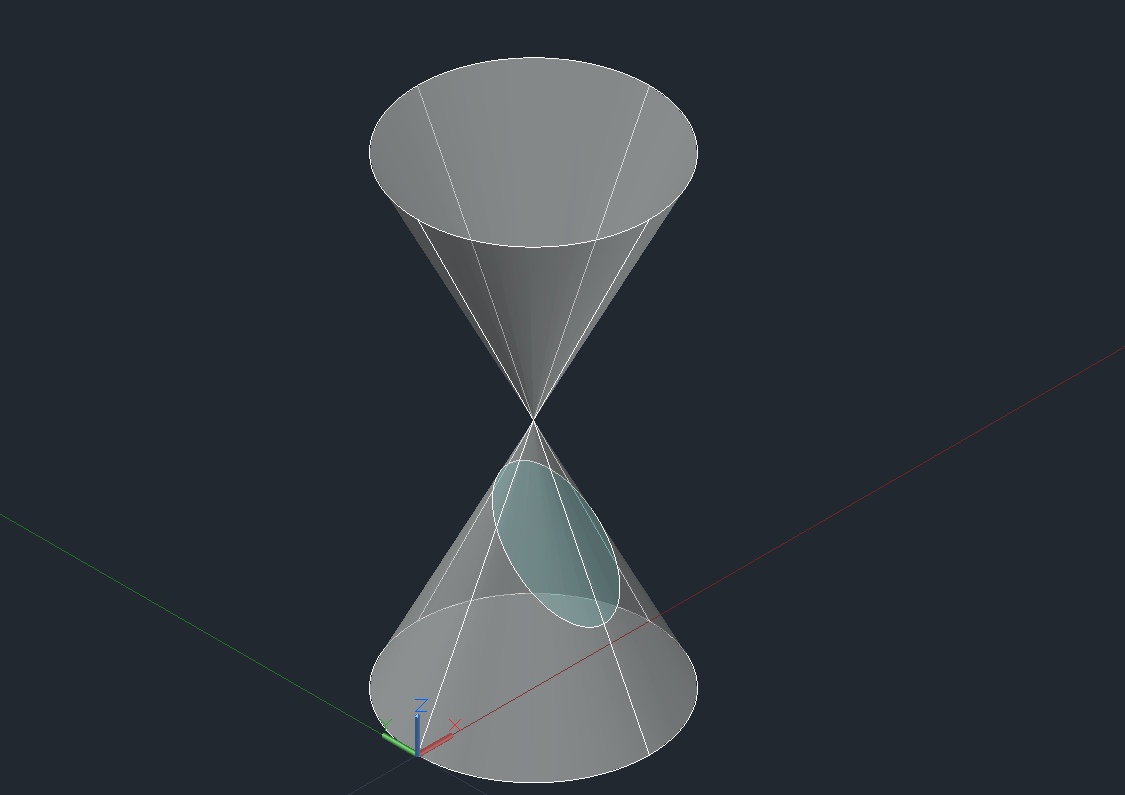

Elipse

UCS y, 20° (a partir do UCS da parábola). SECTION xy 0,0,0.3. UCS save, name “elipse”.

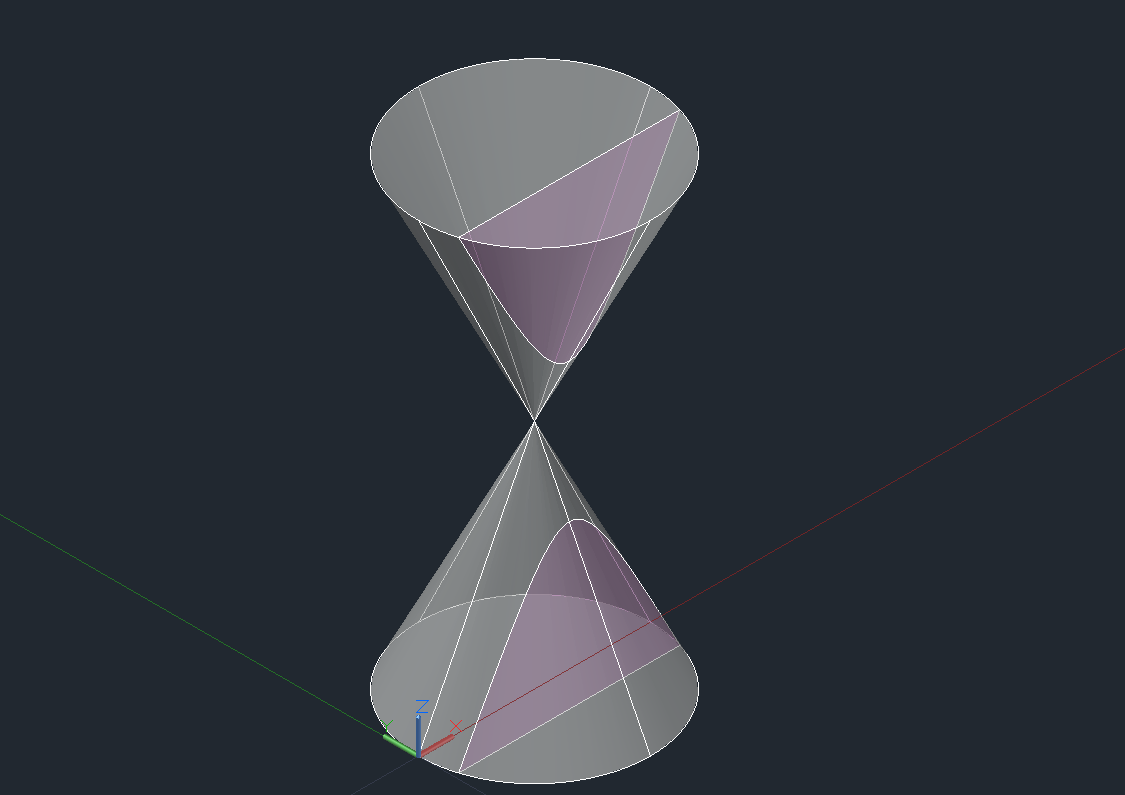

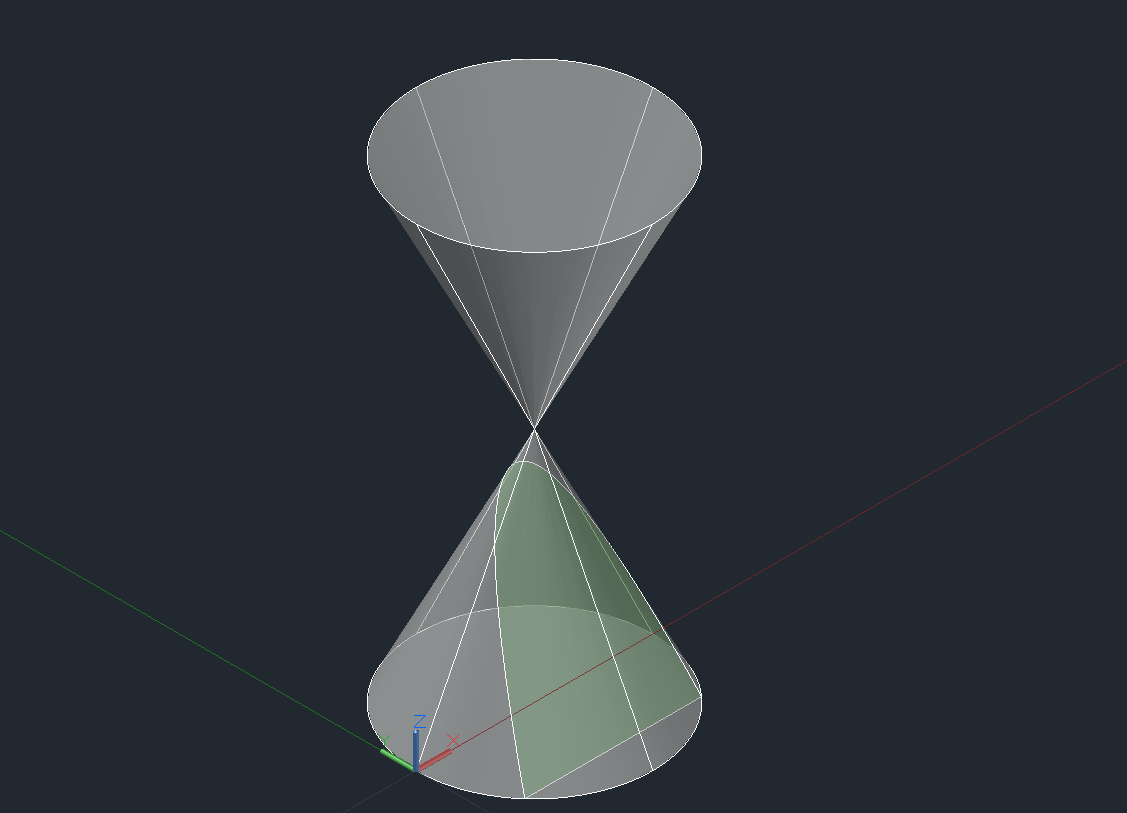

Hipérbole

UCS origem; SECTION yz, 0.3,0,0.

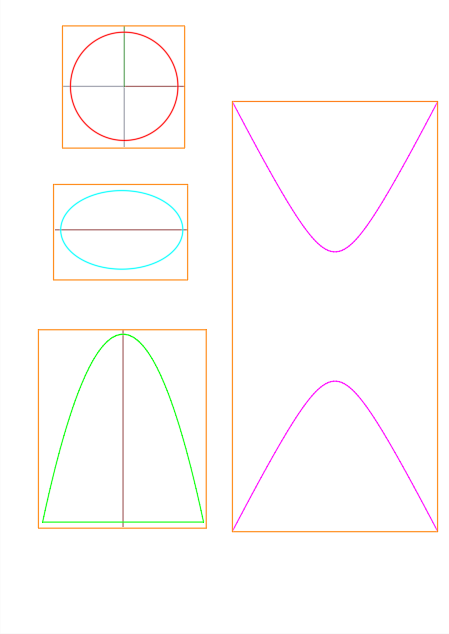

Novo layout (Paper Space)

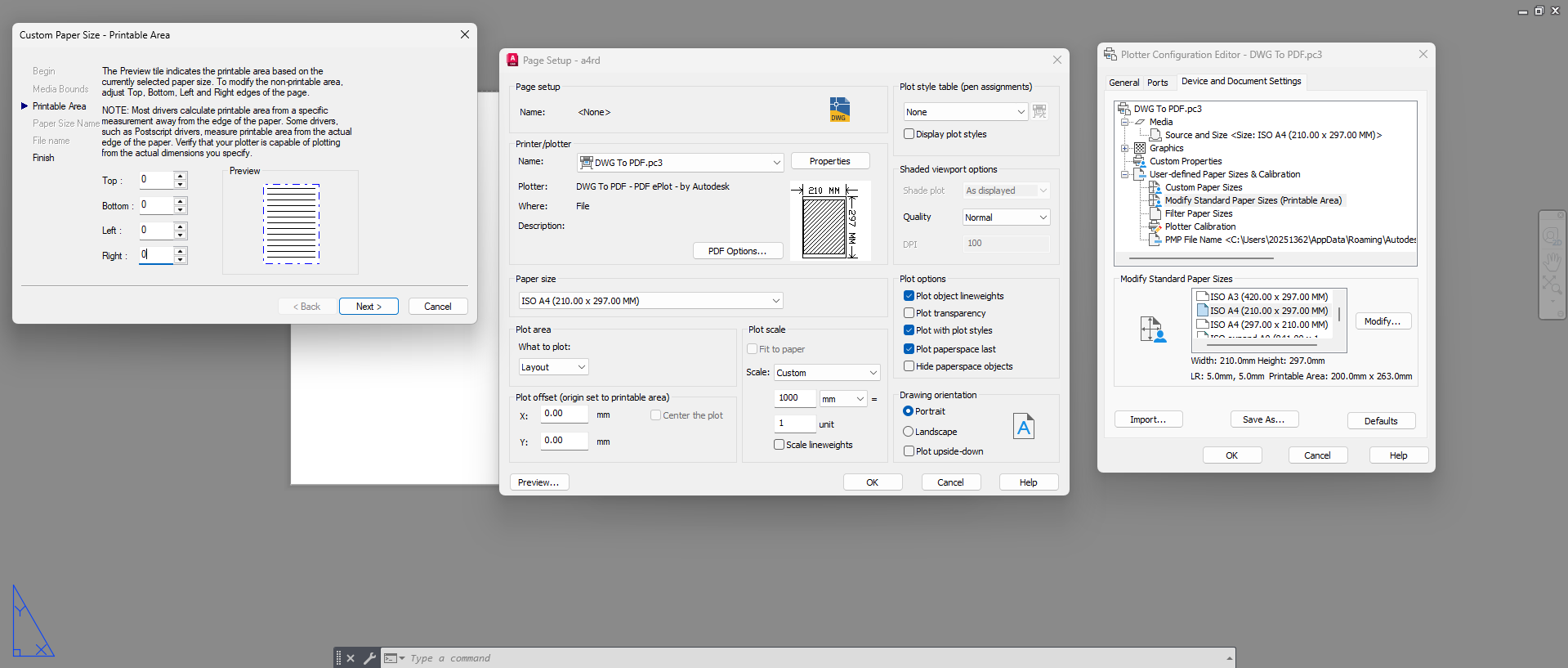

Folha A4, nome “a4rd”, novo PAGESETUP tal como indicado. Criar a layer “janelas” e MVIEW para gerar as janelas. Dentro de cada janela, VPFreeze em todas as cónicas exceto a que queremos representar; ZOOM 1/20xp para unificar a escala; MVIEW lock ON. Para Elipse e Parábola, dentro da janela executar PLAN UCS name “elipse”/“parabola” para ver na plenitude pelo UCS gravado.

Colocar imagem à escala (U-House)

Novas layers: “imagem”, “paredes” e “aux”. Na layer “imagem”, guardar a imagem da U-House e fazer IMAGEATTACH (inserção em 0,0). Para escalar: na layer “aux” observar uma parede e desenhar XLINEs que a representem; a grossura de referência é 0.6. SCALE → all → Enter → base 0,0 → Reference → medir a espessura atual na imagem e introduzir 0.6. Novo layout e PAGESETUP conforme indicado. Criar “janelas” (não imprime), MVIEW e, dentro da janela, ZOOM 1/100xp.

OUTRAS APRENDIZAGENS:

- Para restaurar um UCS específico, UCS restore named "nome do UCS".
