Semana 03

Exercício de figuras geométricas em AutoCAD e primeiro contacto com Viewport (Paper Space).

Parte 1 — Model Space

Figuras geométricas

  • Construção de figuras base (quadrado, círculo, triângulo, pentágono…).
  • Organização por layers e verificação de relações geométricas.
  • Objetivo: consolidar ferramentas 2D e preparar material para Layout.

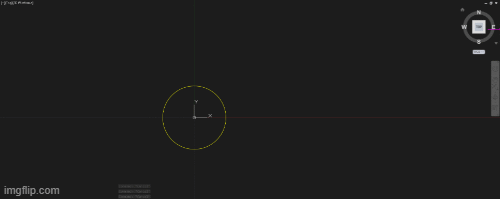

Construção de figuras geométricas no AutoCAD
Gif — processo de construção
Parte 2 — Paper Space

Primeiro Viewport

  • Criação do Layout e de uma janela MVIEW.
  • Enquadramento do desenho e teste de escalar com ZOOM e XP.
  • Objetivo: compreender a separação Model vs. Paper e preparar impressão.

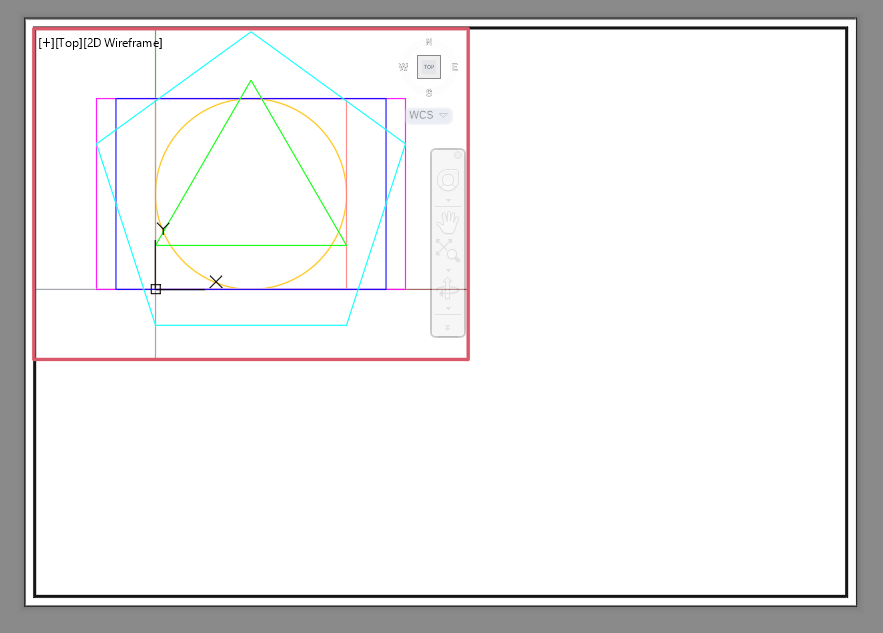

Viewport com as figuras geométricas no Layout
Viewport — primeiro enquadramento
