Aula 11 - 14.10.2025

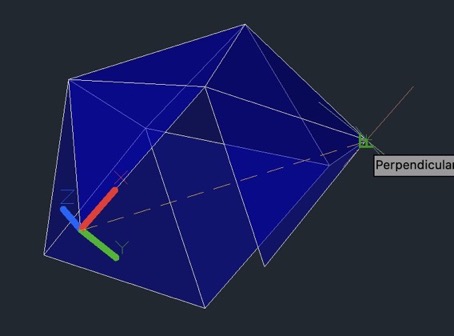

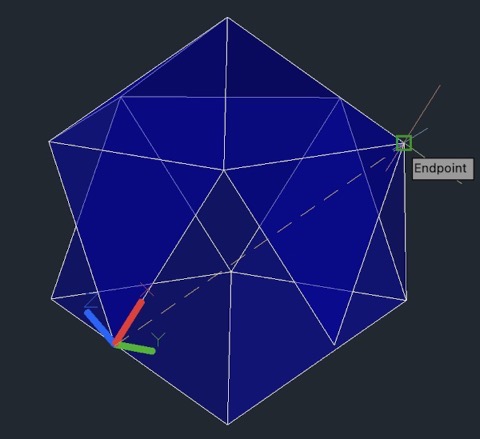

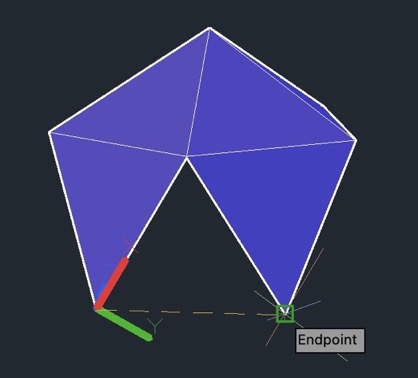

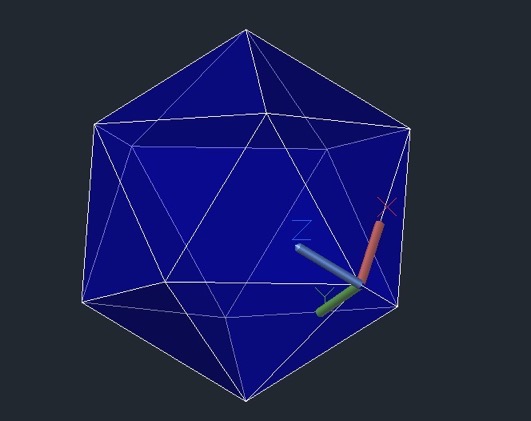

Repetição do sólido da aula anterior a partir do topo, utilizando o UCS e ArrayClassic.

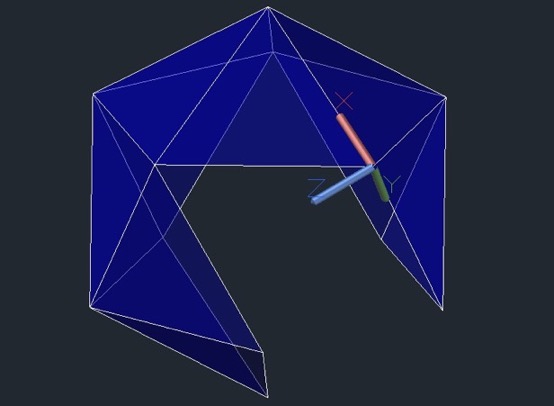

No caso de o sólido não ficar completamente preenchido (faltando cerca de duas faces) command: 3DPOLY para remendar.
Terminado os sólidos, seguiu-se para as seccções de um cone.

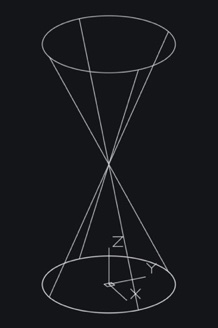

Construção dos dois cones

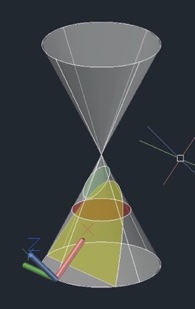

Circulo:
SECTION > XY > 0,0,1
Na parábola, elipse e hipérbole foi necessário salvar o posicionamento do UCS permitindo o seu posicionamento automático.

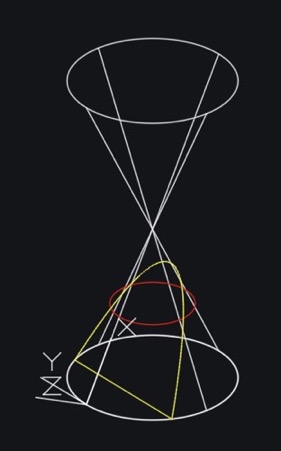

Parabola:
Command:XL perpendicular a um dos quadrantes do cone inferior.
UCS > posicionar no quadrante perpendicular &aagrave; linha > referêncial X no quadrante oposto e no cone superior > Y dire&ccdil;ão positiva

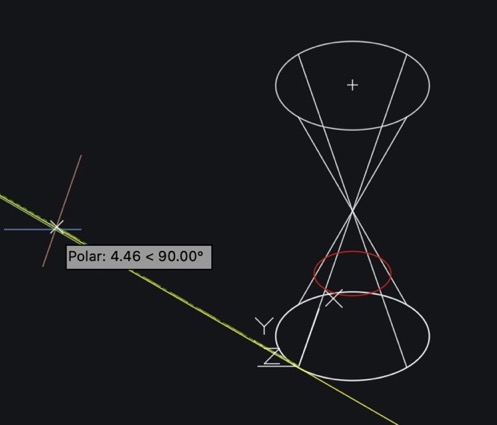

Command: SECTION> paralelo a XY> 0,0,0.5

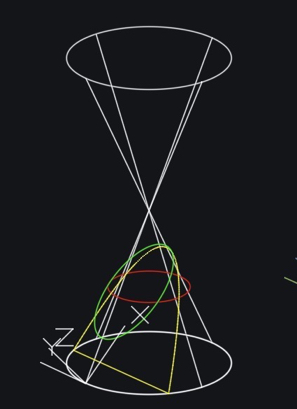

Elipse:
Eixo do Y: rodar cerca de 20° > UCS > X > 20
SECTION > XY > 0,0,0.2

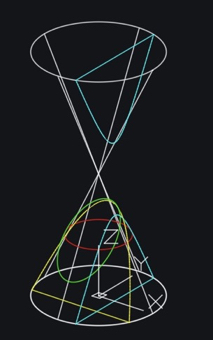

Hiperbole:
Perpendicular ao plano horizontal
Aula 12 - 16.10.2025
Foi criada uma folha A4, organizando as secções separadamente para mostrar as suas grandezas reais. Utilizando o UCS salvo das figuras Command: UCS> na (NAMED)> re (RESTORE)> nome...
Para finalizar as figuras foram organizadas, legendadas e cotadas:

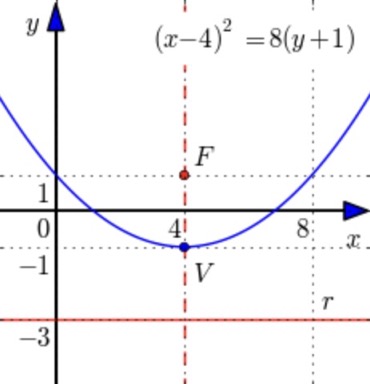

Realização de um exercício simples, onde foram desenhadas duas parábolas:

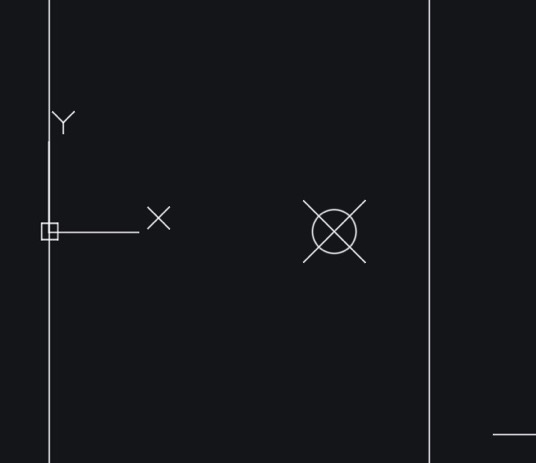

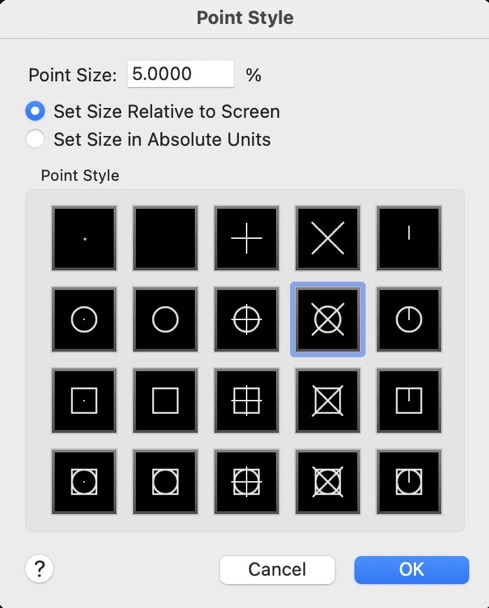

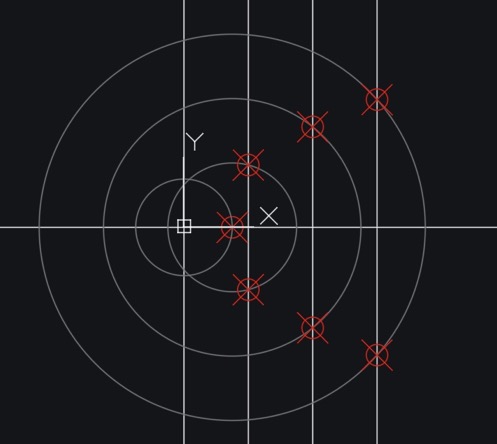

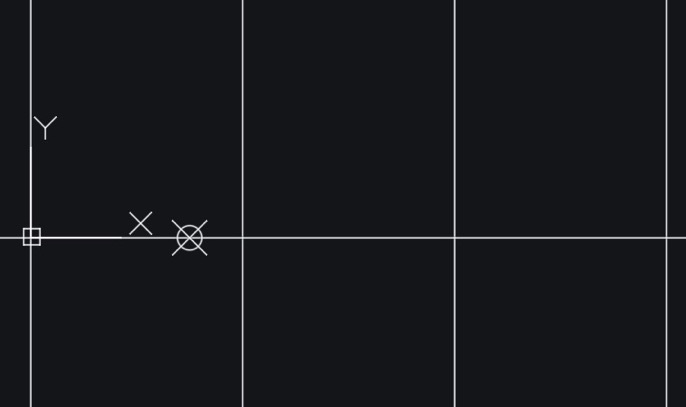

DDPYPE> point style, uma tabela de várias representações de pontos

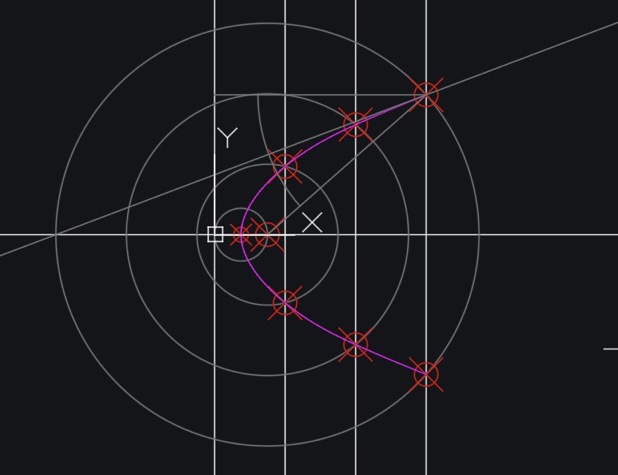

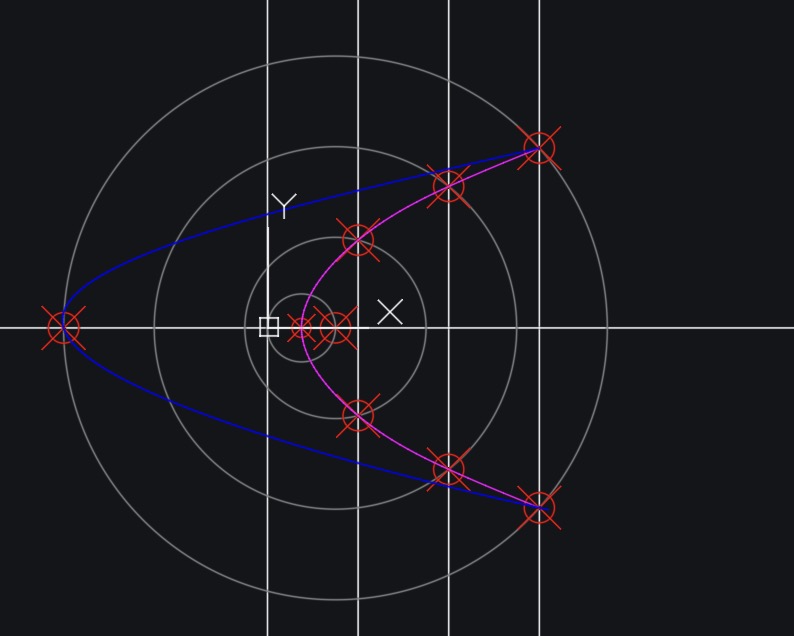

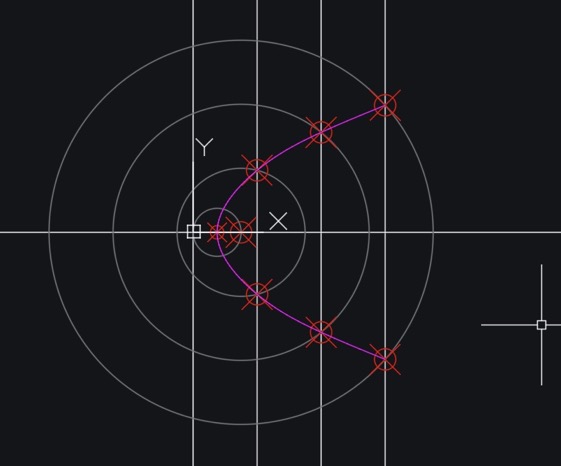

Command: SPLINE - cria uma linha que se ajusta de forma orgânica aos referenciais, permitindo desenhar as parábolas.

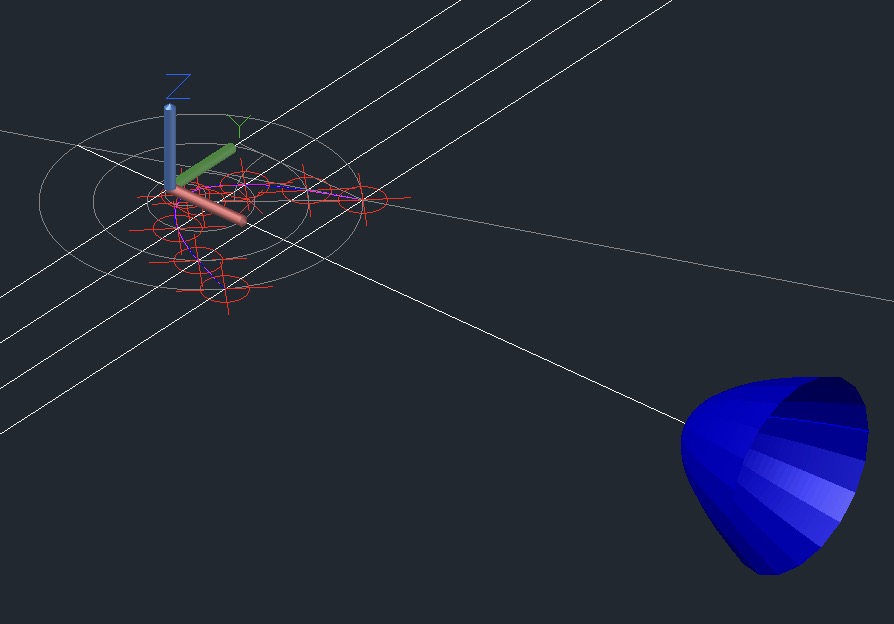

Para criar 3d da parábola
Surftab1> 20
Surftab2>30
Revsurf> perfil eixo> 0> 360
