Semana 04
Mestrado Integrado em Arquitetura
Representação Digital
Professor Luís Romão
2025/2026
Aula 7 - 30.09.2025

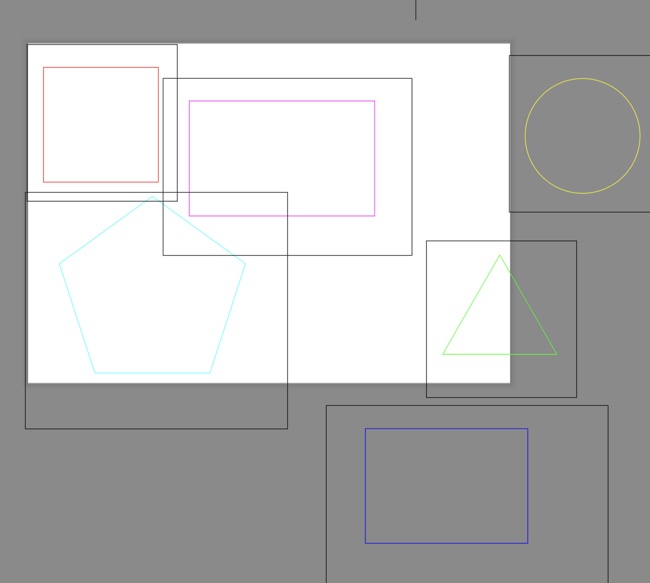

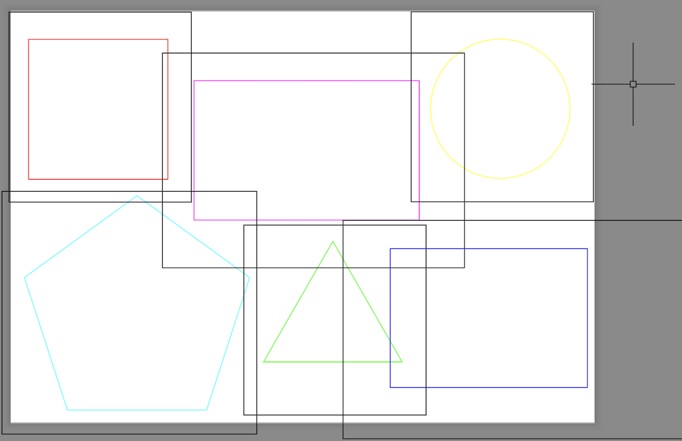

Na primeira aula da semana, o foco foi a organização das figuras de forma a que todas coubessem numa folha A3, distribuídas por diferentes layers.

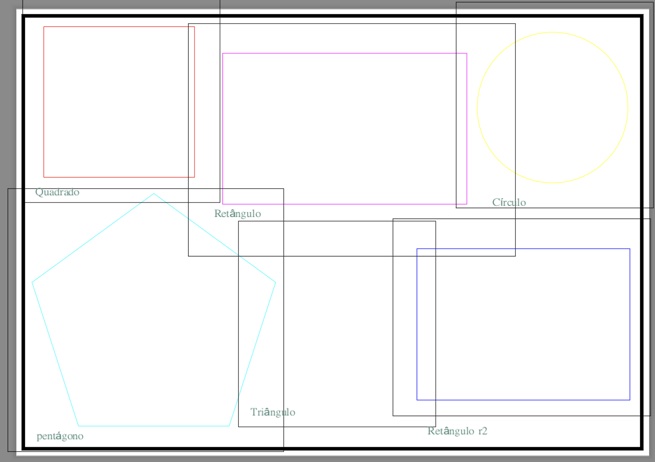

Em seguida, foi criada uma esquadria (moldura) e adicionadas as legendas.
Aula 8 - 02.10.2025
Deu-se início ao uso de cotas, sendo necessário saber configurá-las e aplicá-las.

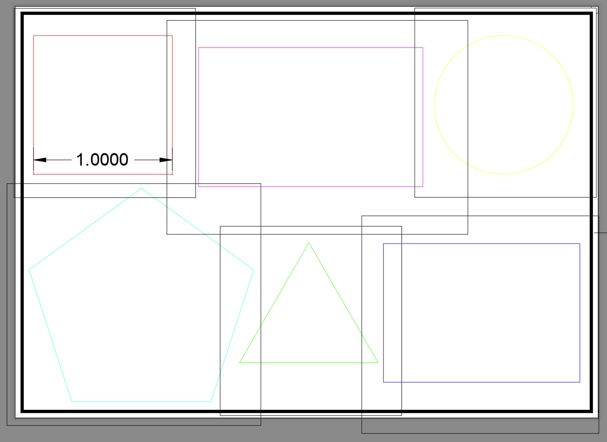

Primeiramente, colocação da cota Command: "DIM"

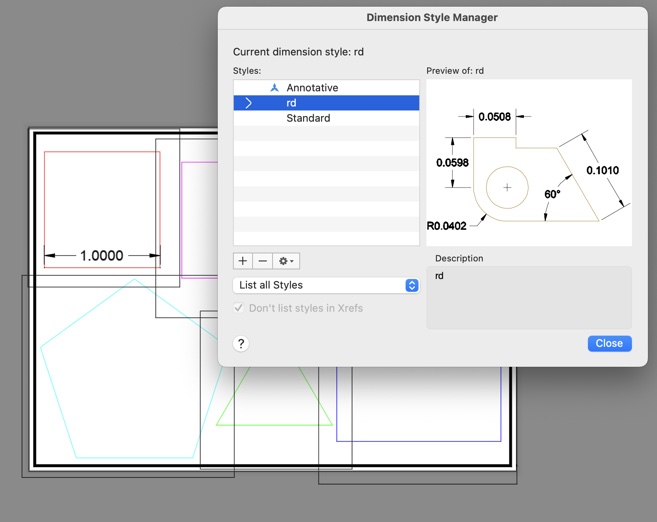

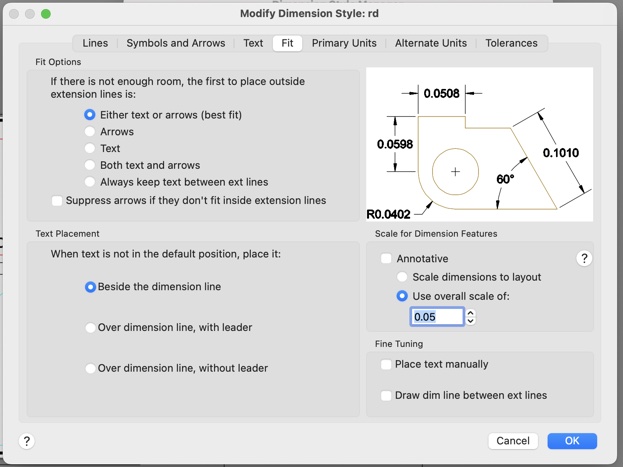

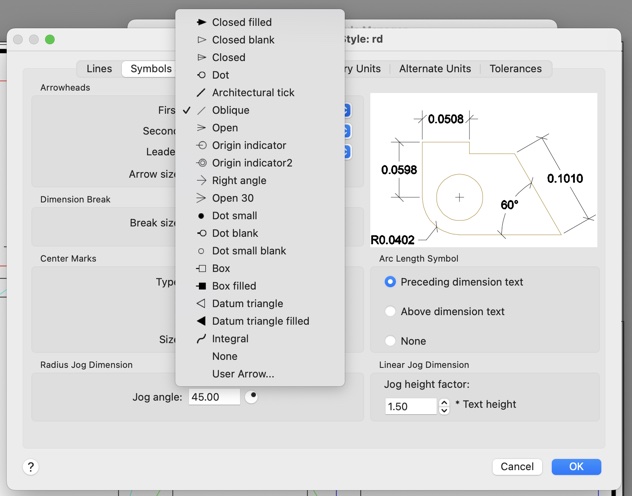

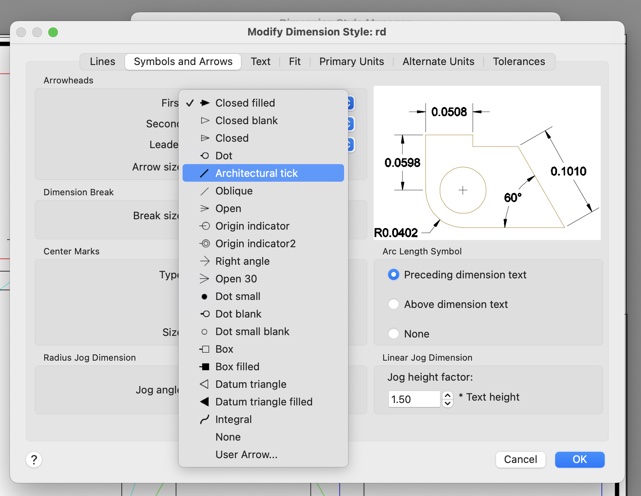

Criação do Dimension Style, criando o "rd", e todas as alterações mais necessárias.

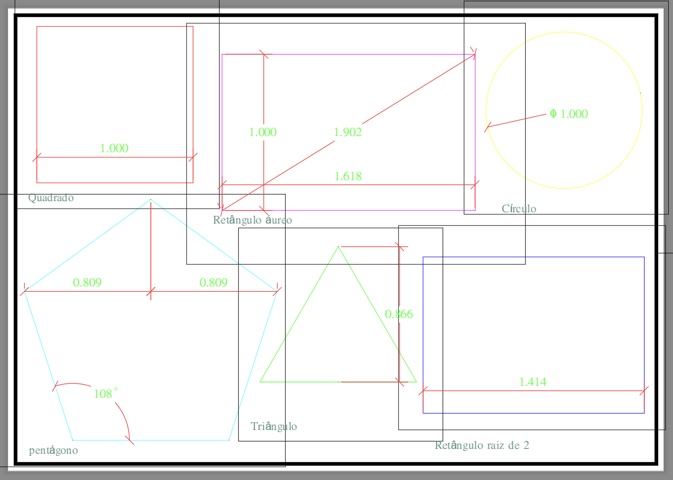

Todas as cotas postas:

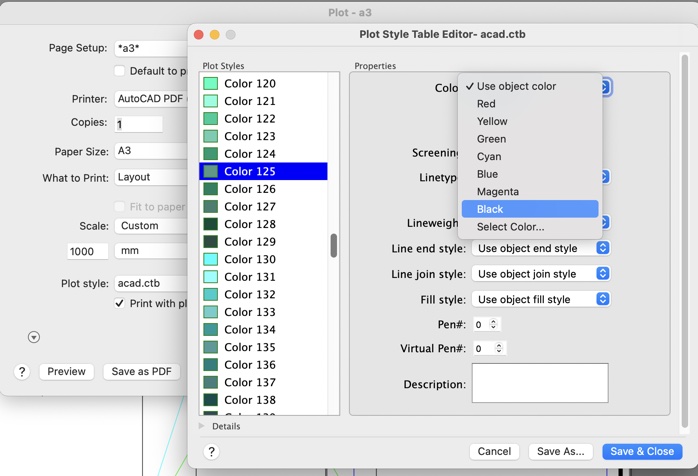

Resta apenas configurar as cores e os layers para a impressão, desativar a plotagem das layers não necessárias e ajustar as cores conforme a tabela de plotagem.
Exemplo da configuração com a layer das legendas:

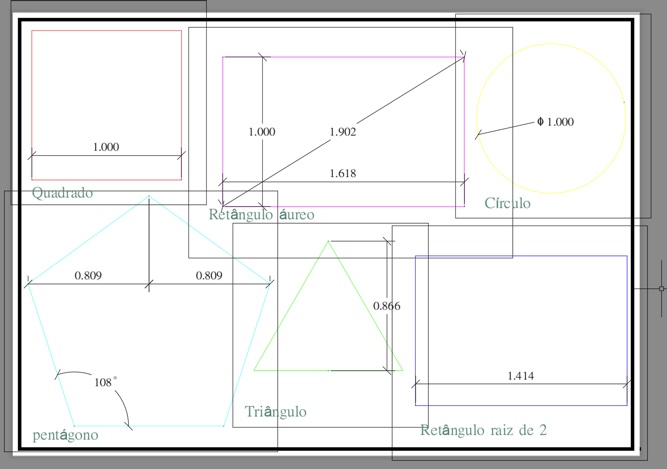

Dando por concluído com o pdf:
