Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Adolfo Reis
Semana 12

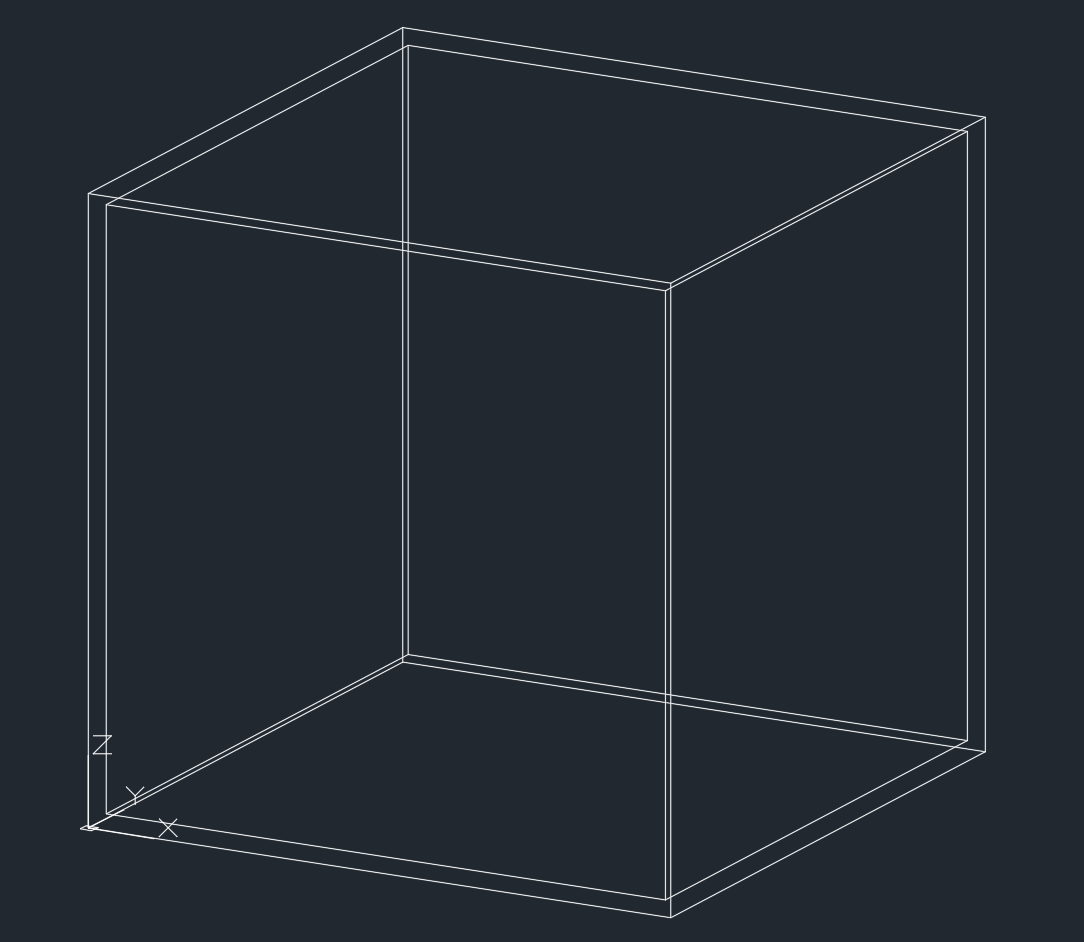

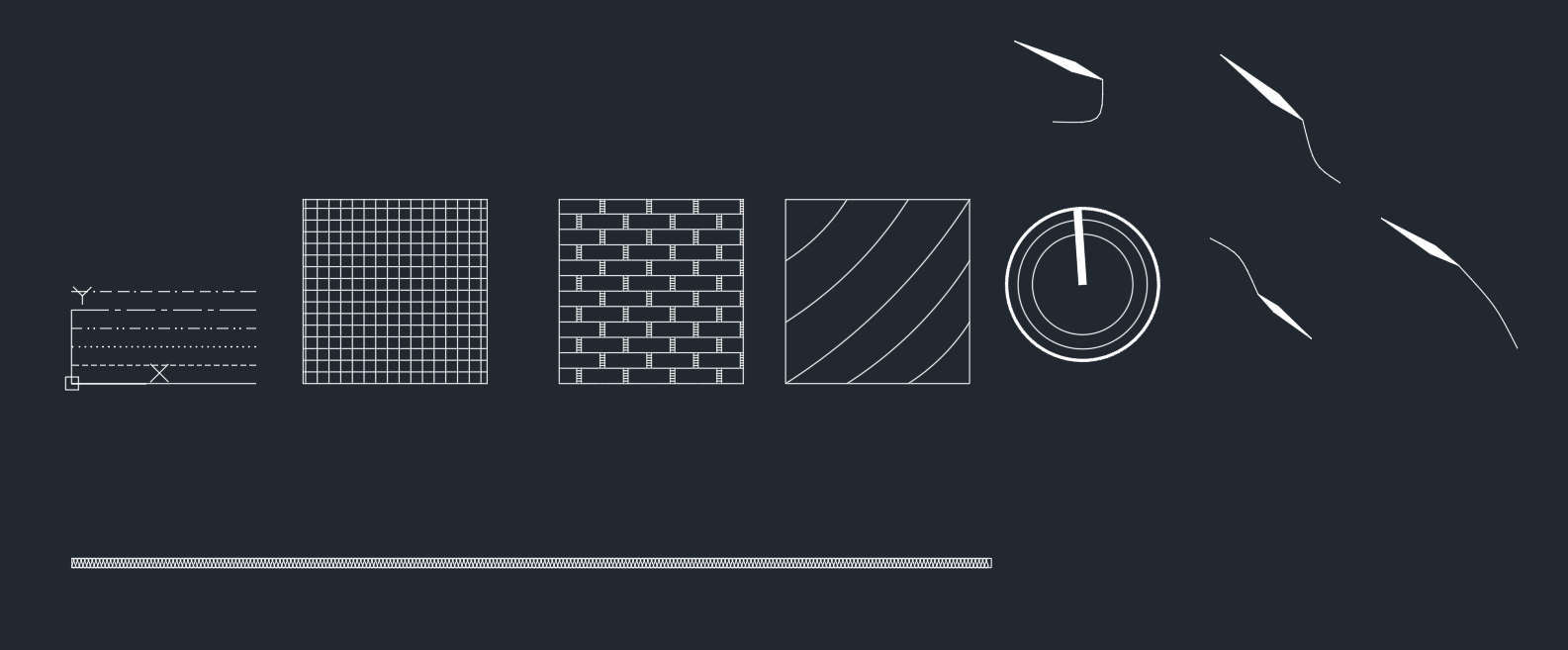

Introdução dos vários tipos de linha com aplicação comum nas peças desenhadas do projeto de arquitetura, com recurso ao comando LINETYPE, à adição de texturas importantes para esclarecer as materialidades gerais de certo edifício bem como do espaço público envolvente, para além de ilustrar elementos técnicos que respeitam ao pormenor, com recurso ao comando HATCH, bem como experimentação de outros elementos de textura, com o padrão que representa isolamento, e legenda, com o norte e setas, através de comandos personalizados, usados na compreensão do projeto de arquitetura, demonstração do método que permite o alívio do peso do objeto resultante de uma impressão tridimensional.

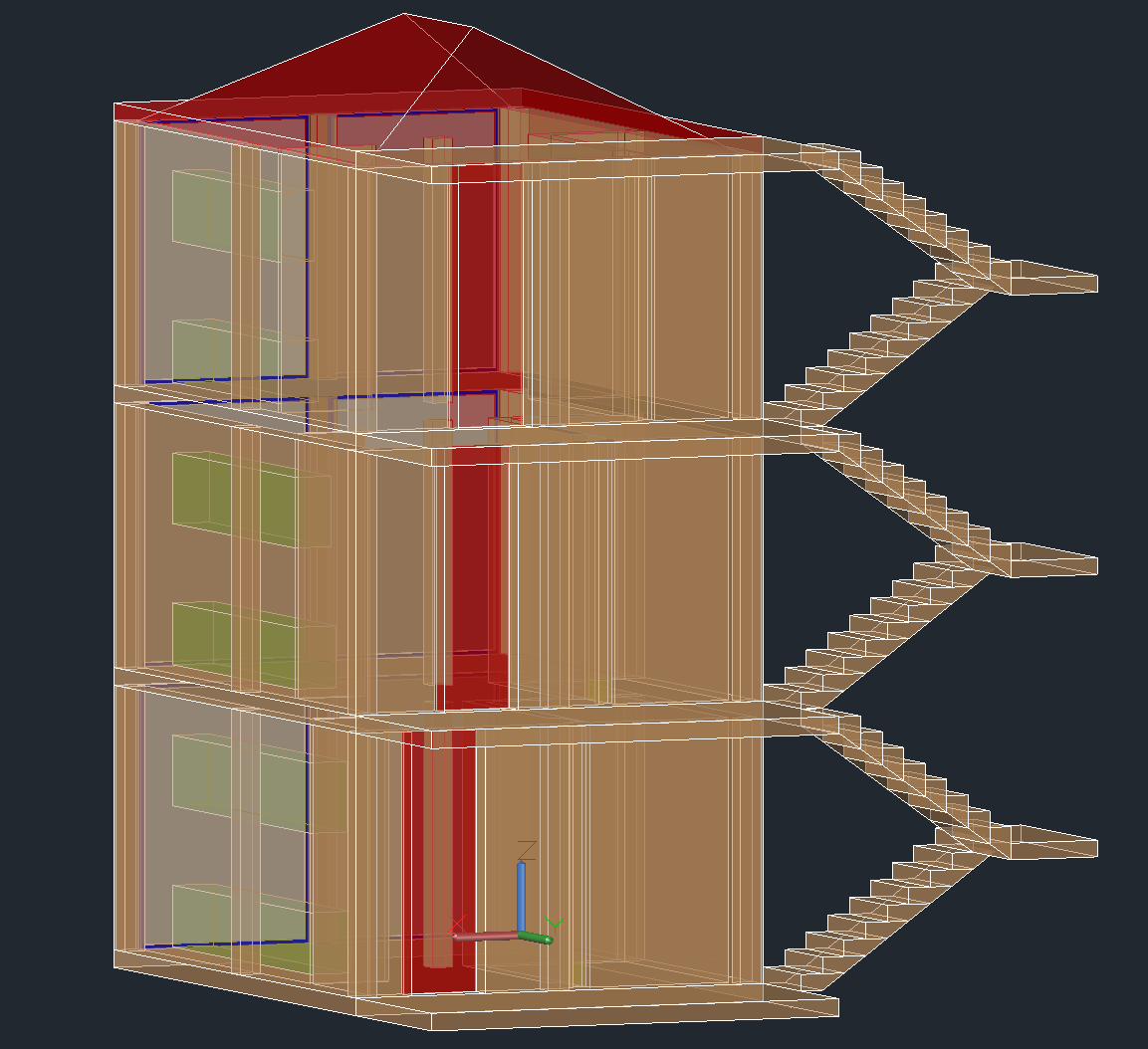

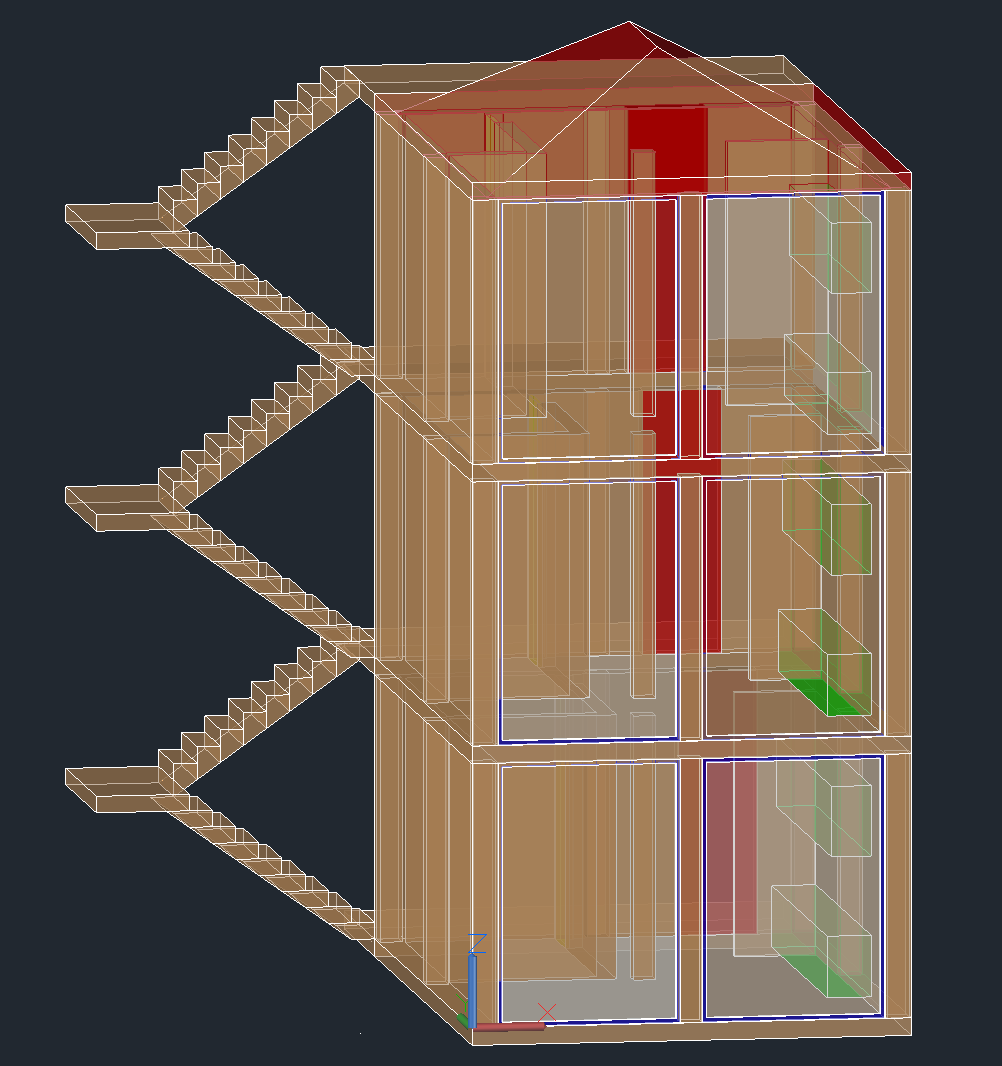

Construção de um modelo tridimensional que reproduz um edifício composto por três frações T0, com recurso ao comando personalizado usado previamente que gera unidades T0, bem como a modelação da sua respetiva cobertura, por meio da adição de uma laje de cobertura e do comando EXTRUDE, de seguida houve a necessidade de atender aos requisitos das acessibilades, com a definição de uma caixa de escadas, através inicialmente da elaboração de uma laje de fundação que atende ao piso térreo e outras duas lajes para os restantes pisos por meio dos comandos RECTANGLE e EXTRUDE, bem como para gerar as respetivas escadas foi usado um comando personalizado, por fim desenvolveu-se as superfícies envidraçadas, através dos comando RECTANGLE, REGION e CONVTOSURFACE, para depois a sua aplicação nas restantes caixilharias das frações do edifício, através do comando COPY, o que completa a aparência da fachada.
