Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Madalena Pires
Semana 09

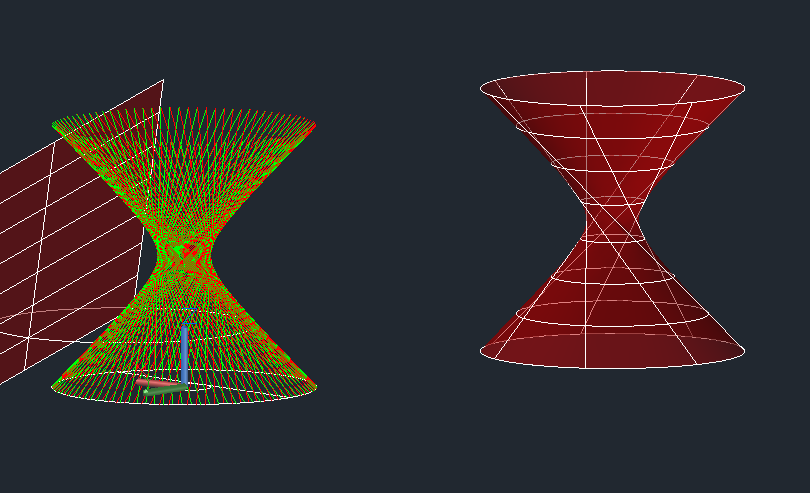

Na primeira aula desta semana, demos continuidade e concluimos ao exercicio realizado na aula anterior das paraboloides.Para além da paraboloide criada anteriormente, foi criada uma nova, com ajuda do comando COPY.

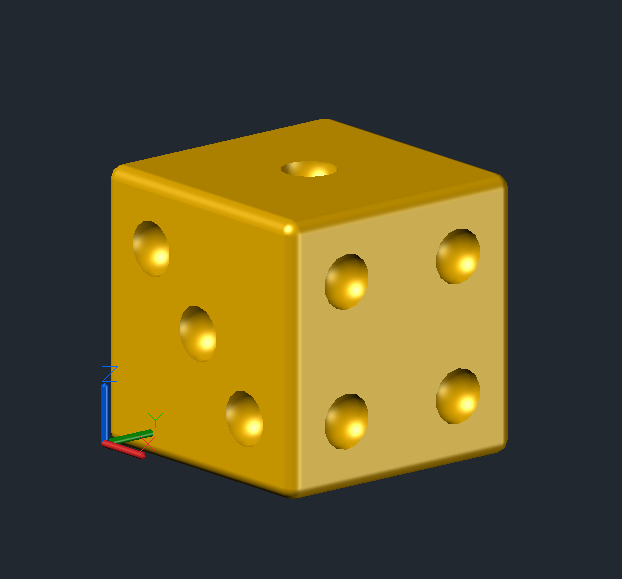

Seguidamente, demos incio a mais um trabalho no Autocad.O objetivo era criar um cubo e por isso, o processo baseou-se em duas etapas.

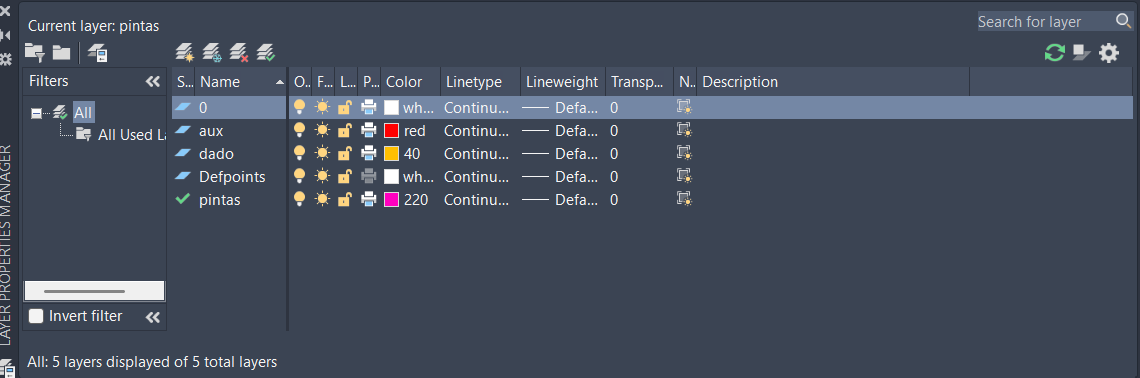

Antes de iniciar o trabalho são criadas novas layers:
Numa primeira fase foi necessério criar um cubo,em seguida criar linhas auxiliares para uma próxima etapa e por último "arredondar" os cantos para que fiquem com um acabamento semelhante ao do dado. Para isso, foram usados os comandos: BOX, XLINE E OFFSET,FILLET respetivamente.
Com a base criada e com ajuda das linhas auxiliares criadas anteriormente, adicionamos as esferas ,que representam os pontos do dado, com o comando SPHERE. De forma a simplificar o trabalho, usamos os comandos COPY, ALIGN E ARRAYCLASSIC (por esta ordem) para que possamos recriar faces já existentes e apenas adicionar os pontos que faltavam, também através do comando COPY.

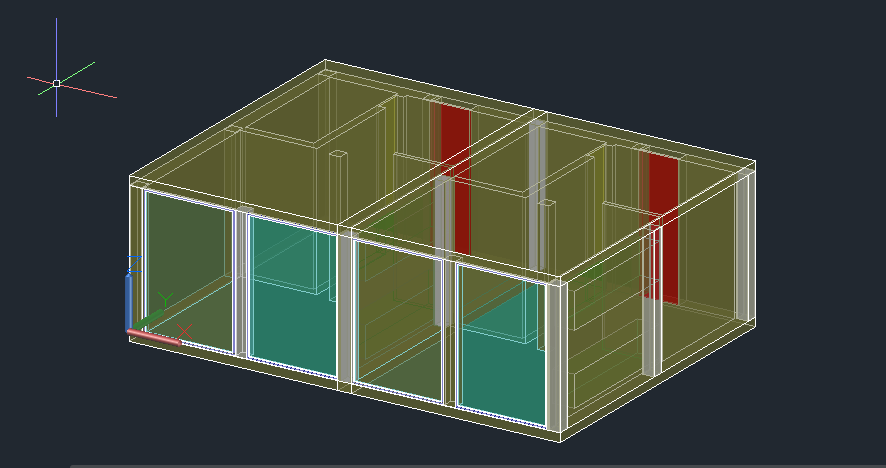

Na segunda parte da aula, contruimos um T0 com ajuda de um comando existente descarregado para AutoCad com APPLOAD.

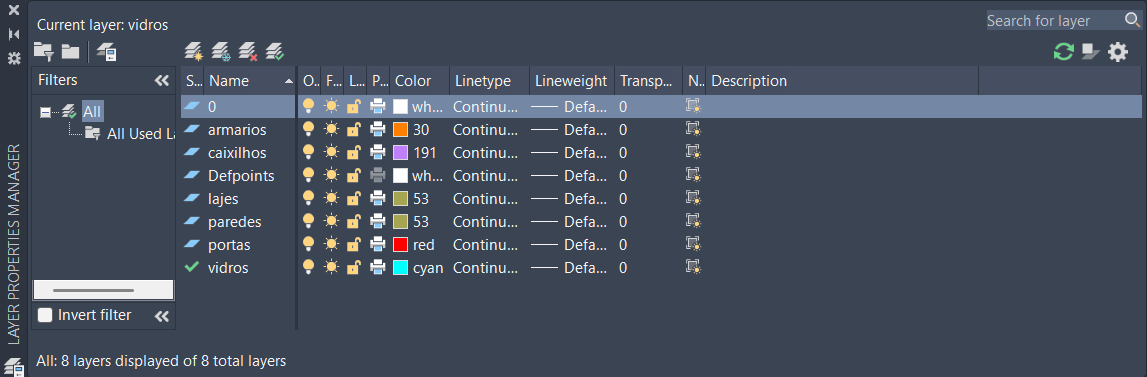

Criamos novas layers:
Criamos um teto que copiamos com COPY o piso e trouxemos para cima e adicionamos também no espaço do caixilho as janelas mudando o UCS e usando RECTANG.
Feitas as alterações, COM PROPERTIES atribuindo cada elemento à layer correspondente.
Foi ainda feita uma breve introdução ao 3DS Max e por fim importamos o T0 feito anteriormente.
