Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Madalena Pires
Semana 08

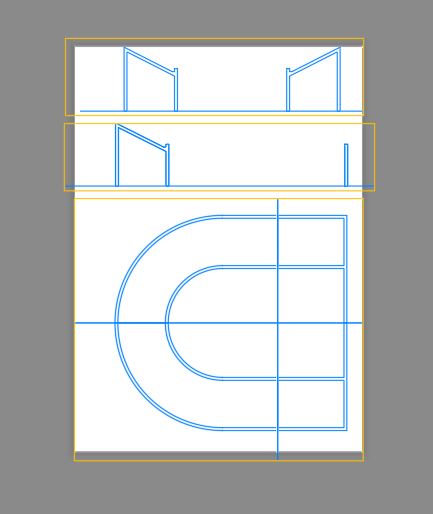

Na continuação do exercício desenvolvido na aula de quinta-feira da semana 7, procedeu-se à organização da planta e dos cortes à escala 1/100 numa folha de formato A4.
Posteriormente, iniciaram-se dois novos exercícios: no primeiro, partiu-se de um objeto em três dimensões com o objetivo de gerar os respetivos cortes — planta, corte_T e corte_L. Este objeto é criado através de um comando externo importado para o Autocad.

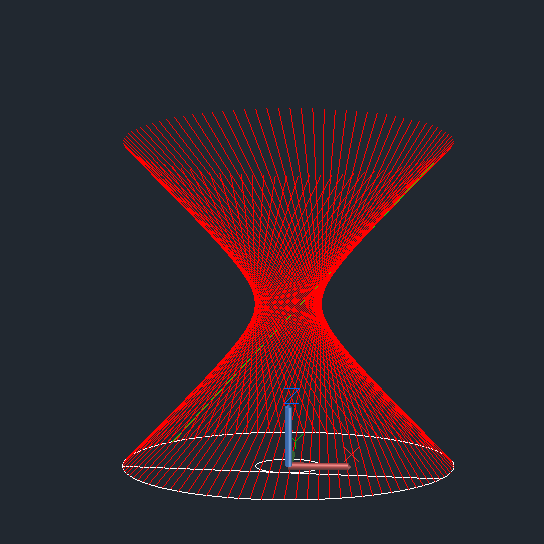

No segundo, elaborou-se um modelo tridimensional de uma hiperbole a partir de formas simples como circulo e linhas.Usando o comando CIRCLE para criar os circulos de base, LINE para fazer linhas tangentes ao circulo auxiliar e por ùltimo EXTEND para "esticar" as linhas e ARRAYCLASSIC para replicar as linhas criadas e obter a hiperbole.
Por fim, na última aula desta mesma semana, realizou-se o primeiro teste de avaliação do semestre.
