Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Madalena Pires
Semana 06
Terminámos os sólidos da aula anterior e iniciámos 2 novos exercicios Cónicas e Parabolas
Cónicas:

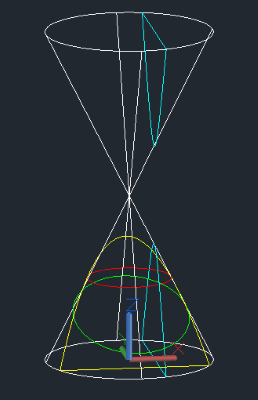

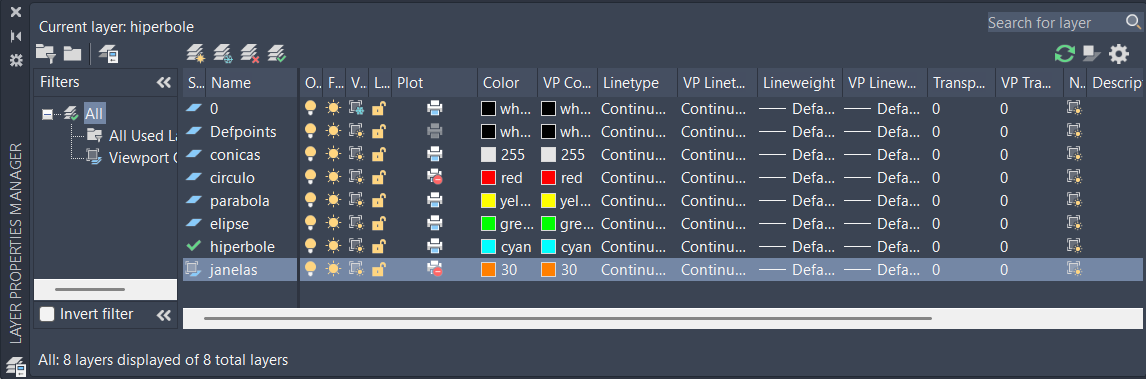

Criámos layers para cada seção dos cones e desenhámos dois cones simétricos .

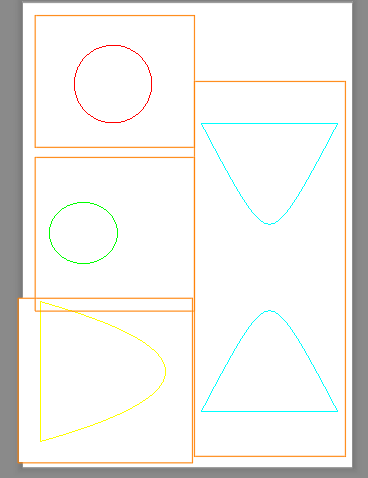

Transferimos o desenho criado para uma folha a4 e criámos janelas para cada secção, usando VP Freeze para ocultar as restantes.
Parábolas:

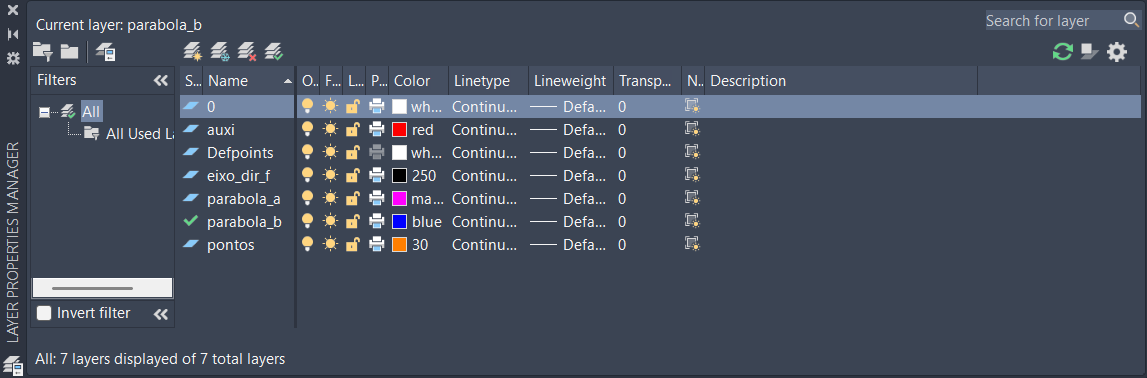

Criámos layers para cada tipo de traçado:

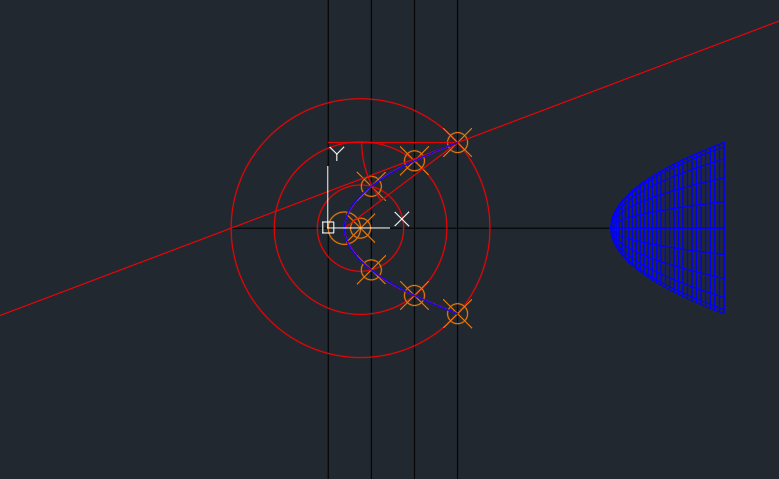

Desenhámos linhas auxiliares que nos ajudassem a encontrar pontos para desenhar as parabolas.As diferentes cores representam duas formas difrentes de o fazer.
Para realizar os exercicios esta semana, recorremos, para além dos aprendidos anteriormente, aos seguintes comandos:
-VPOINT: colocar o observador que tem visão segundo as coordenadas indicadas
-CONE: para fazer cones
-SECTION: Para fazer seções
-UCS> NA> SAVE>PARABOLA> ENTER: para guardar ucs
-PLAN: Para visualizar o objeto em planta.
-PO: para fazer pontos
-DDTYPE: Para mudar o formato do ponto
-OSNAP> node: Para identificar pontos
-SPLINE: Para fazer formas com pontos como a parabola
