Esta semana, começamos a trabalhar em Autocad 3D. Com o objetivo de criar os seguintes sólidos:
Cubo,Tetraedro,Octaedro,Dodecaedro,Icosaedro.

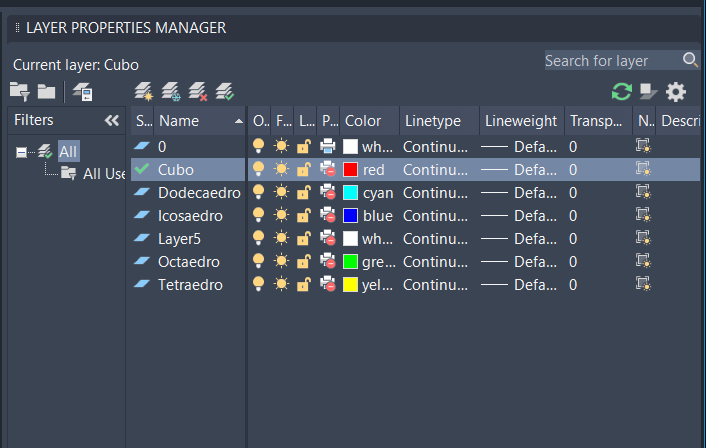

Para cada sólido foi criada uma nova layer:
Com os comandos:
-REGION: para criar superfice
-UCS: Sistema de eixos
-COPY e MIRROR: Para copiar e espelhar as figuras respetivamente para fazer planificação
-ROTATE: Para rodar sobre a charneira com ângulo
-XLINE e LINE (e per to para fazer perpendicular): para criar charneiras e perpendiculares à charneira.
-CIRCLE: Criar circunferencias para visualizar rotação
-3DORBIT: para ver em 3d
-POLYGON: para criar as figuras base
-XLINE e LINE (e per to para fazer perpendicular): para criar charneiras e perpendiculares à charneira.
-AL(Aligne): para rodar sobre a charneira com pontos escolhidos, quando não sabemos o angulo de rotação
-Array classic: Para recriar as figuras
-3DPOLY: desenhar polignos com diferentes alturas
Fizemos os seguintes sólidos:

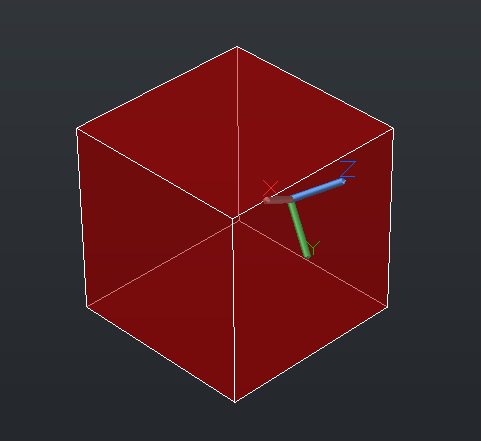

Cubo

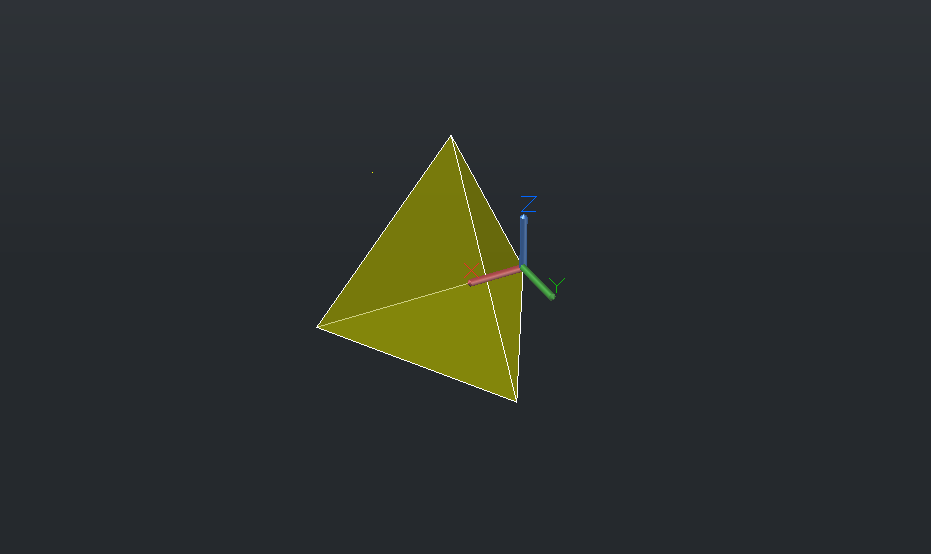

Tetraedro

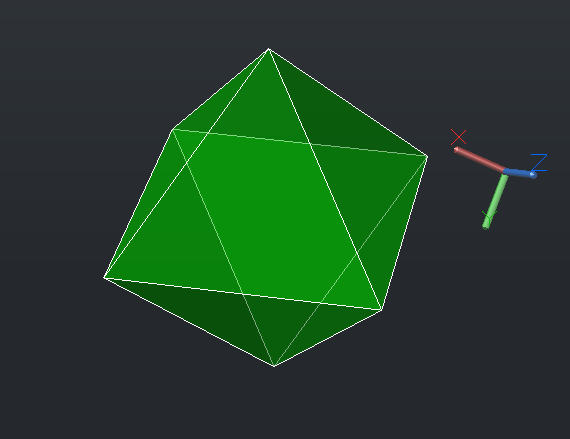

Octaedro

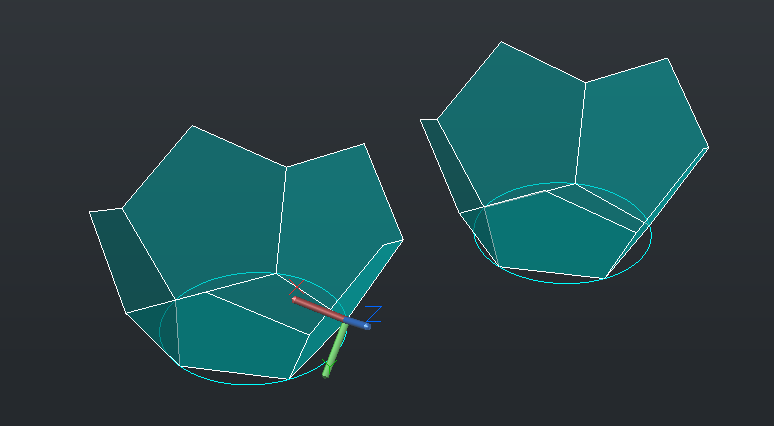

Parte do Dodecaedro

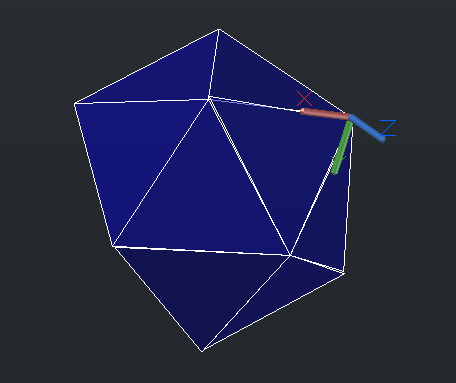

Parte do Icosaedro
