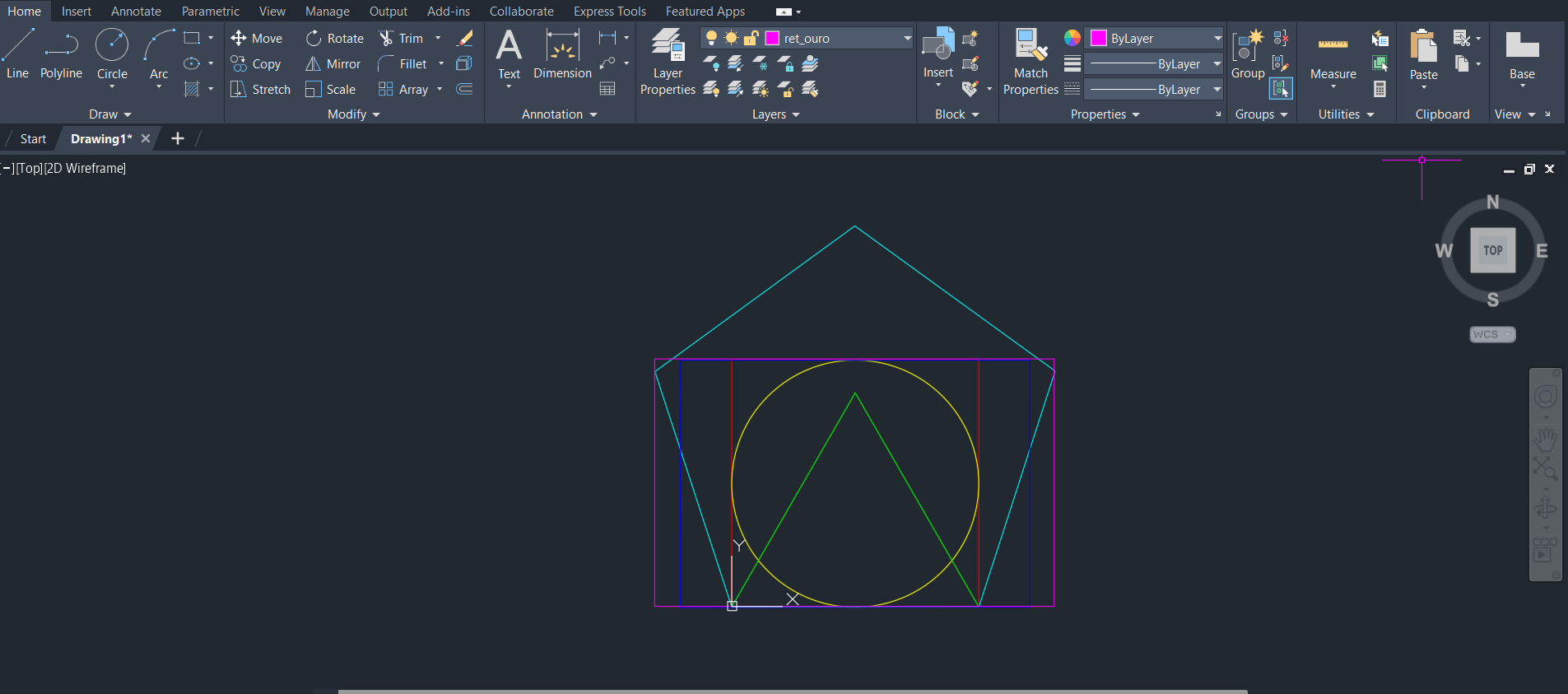

Com a layers criadas na ultima semana, fizemos as várias figuras ficando a conhecer os comandos:
-CIRCLE;
-LINE;
-POLYGON;
-RECTANG;
-MOVE;
Por último,centramo-las com a ajuda de algumas ferramentas do comando OS como endpoint, center, quadrant e intersecection

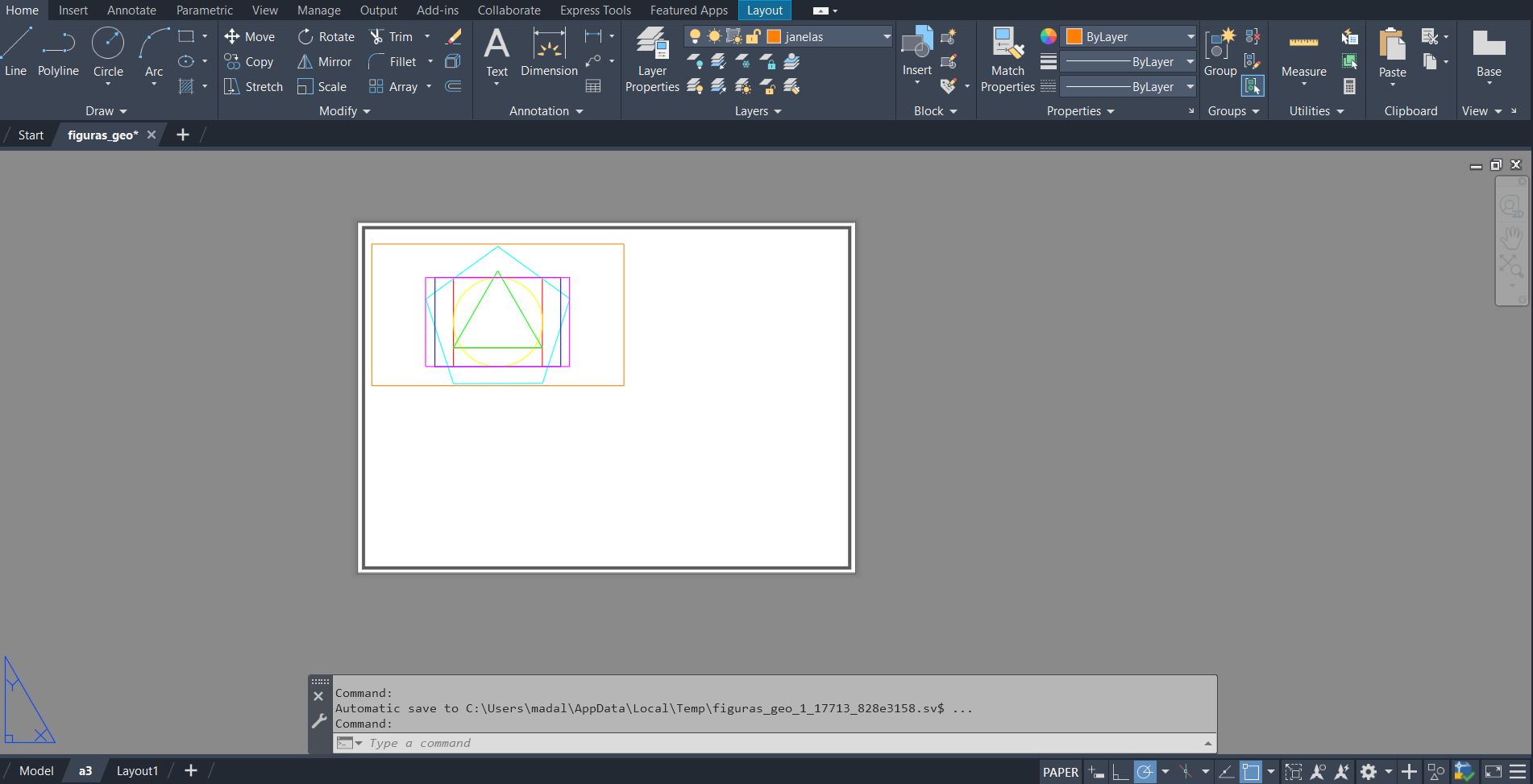

Após a figura estar finalizada em Model, passamos a conhecer a função Layout.Esta função funciona como o uma folha de papel, como tal atribuimos determinadas caractristicas.
Começamos por renomear para A3. Tendo definido o tamanho da folha desejado mudamos com ajuda do comando PAGESETUP o tamanho da folha bem como o layout apagando as margens predefenidas em Properties.
Criamos mais uma layer: Esquadria.Usando os comandos XLINE para fazer linhas, OFFSET para recriar linhas já existentes com outras cordenadas,TRIM para cortar, FILLET para ajustar os cantos e por último, PEDIT para dar espessura, criamos uma esquadria para a folha a3.
Por fim, criamos outra layer: janela.
