Semana 12
Criação de um novo ficheiro AutoCAD (acadliso.dwt) para a aprendizagem dos diferentes tipos de linhas.

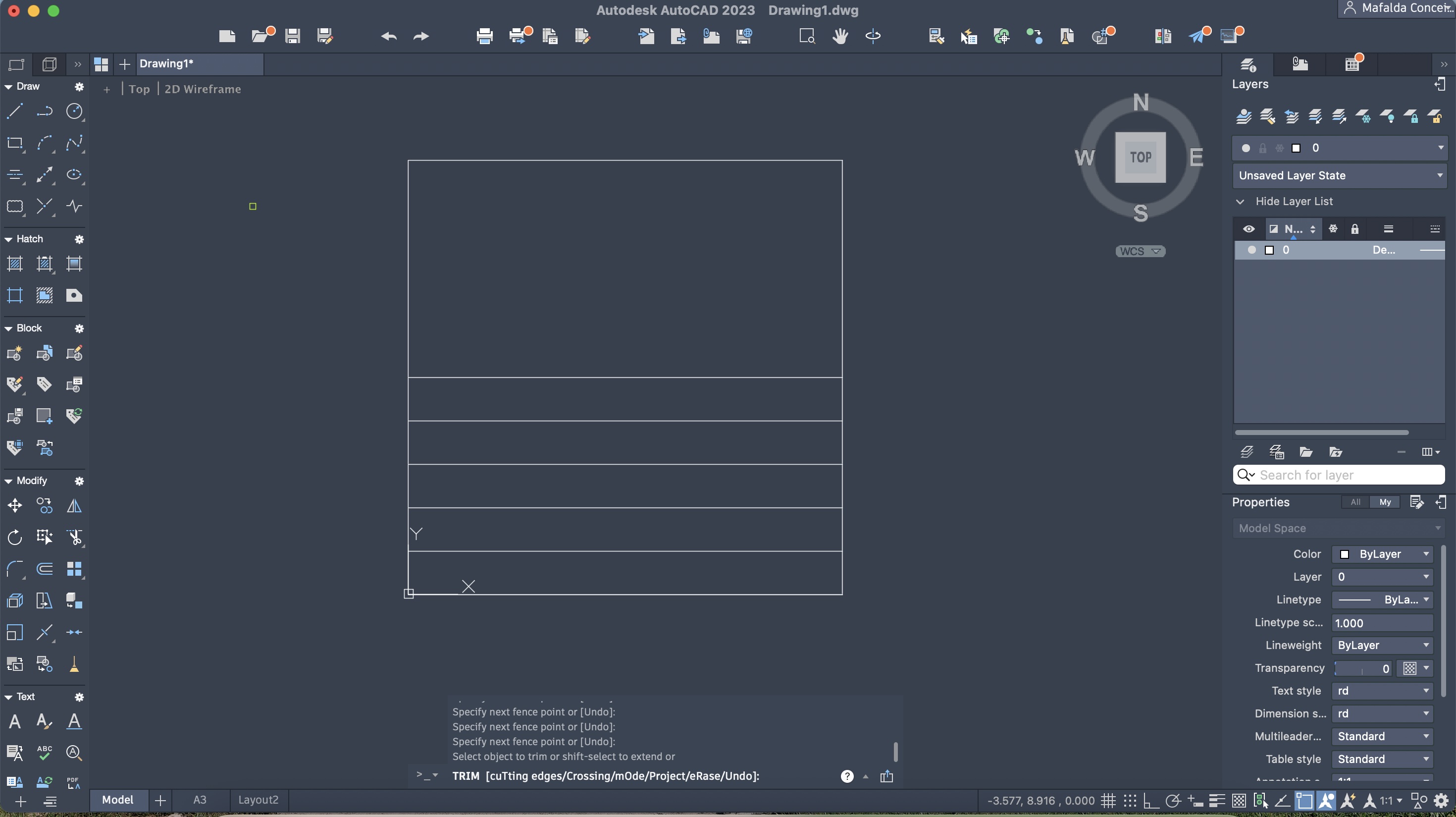

Criação de um conjunto de seis segmentos de reta, através de um quadrado e seis retas, com auxílio dos comandos: RECTANGLE, XLINE, OFFSET e TRIM.

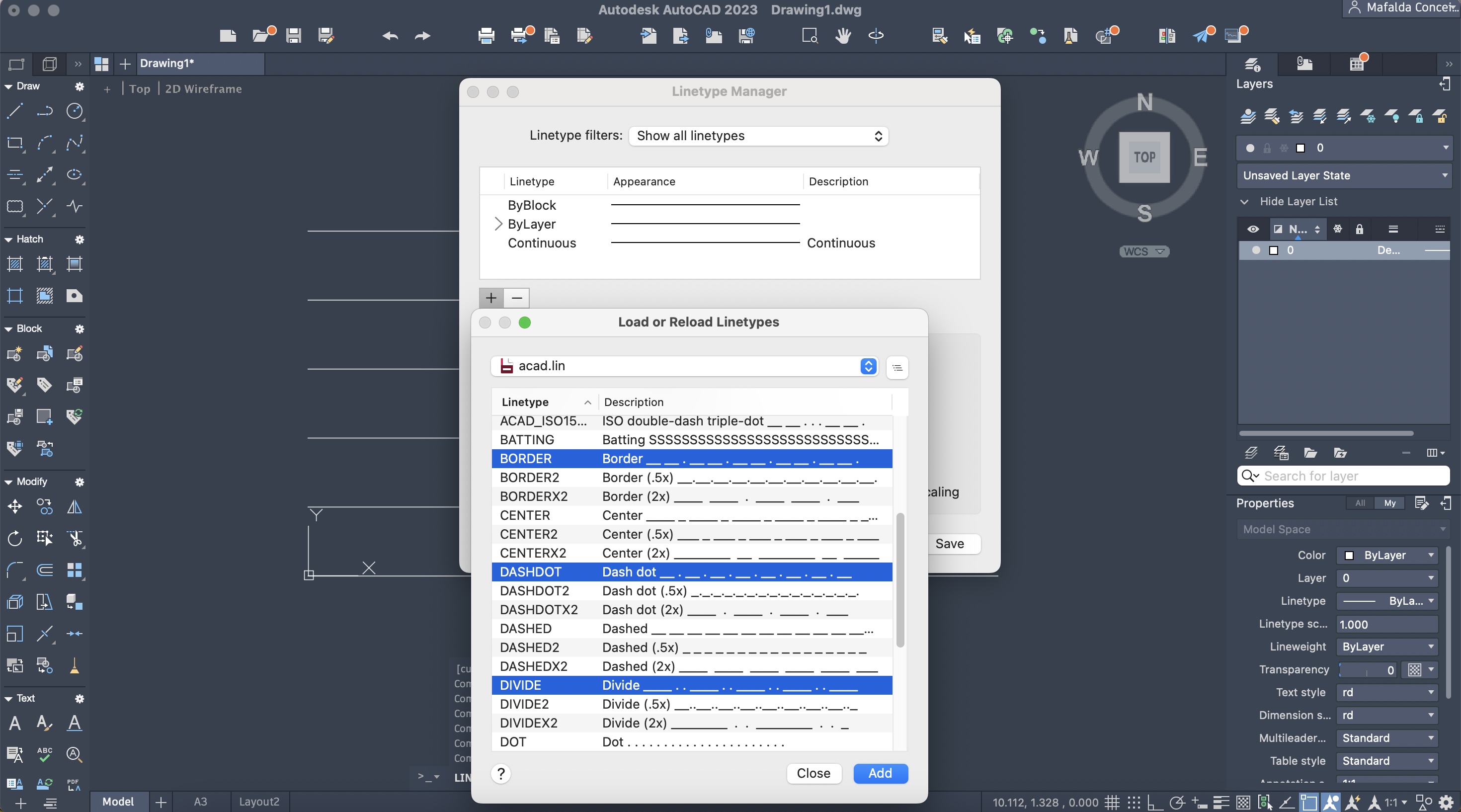

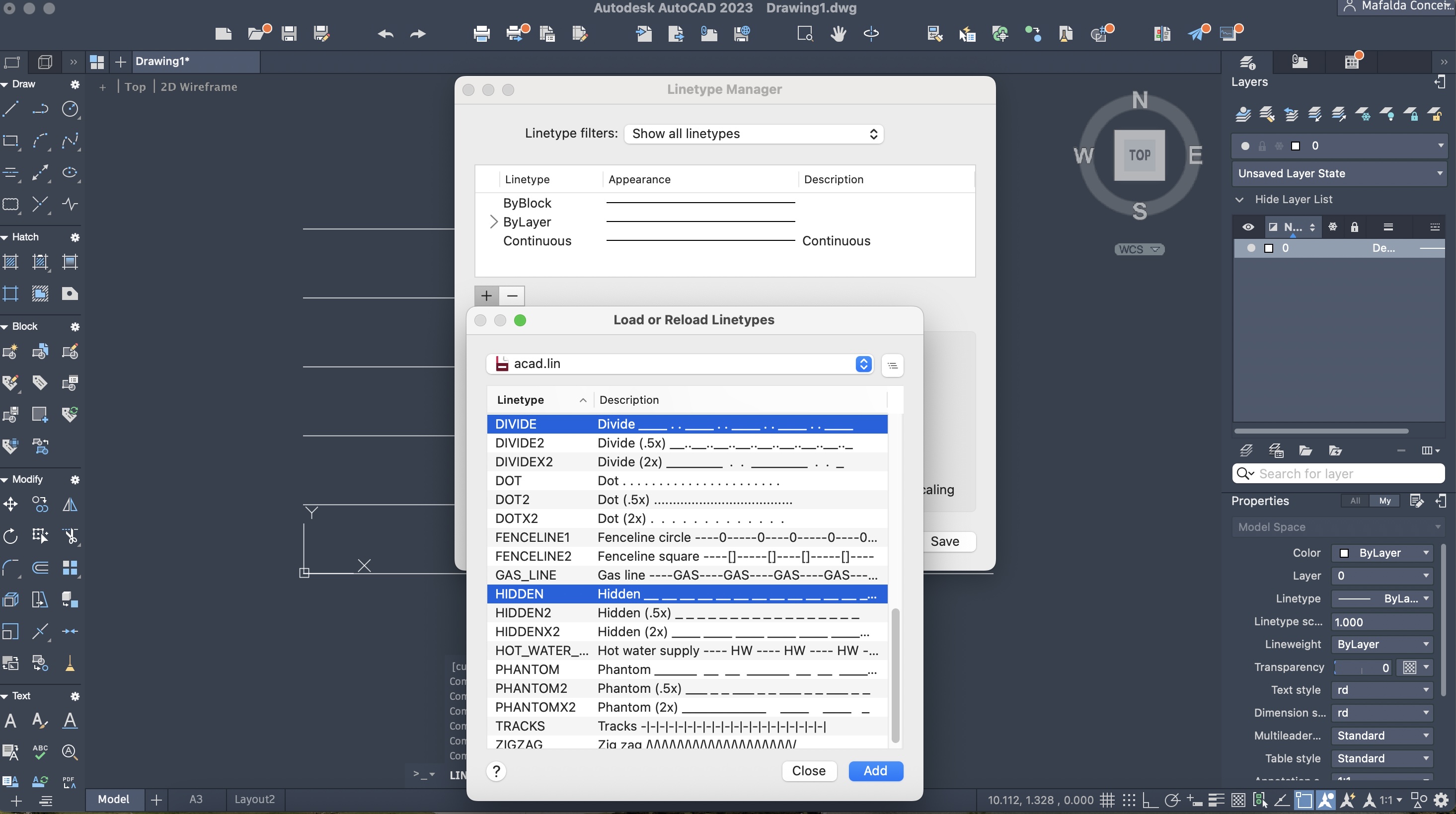

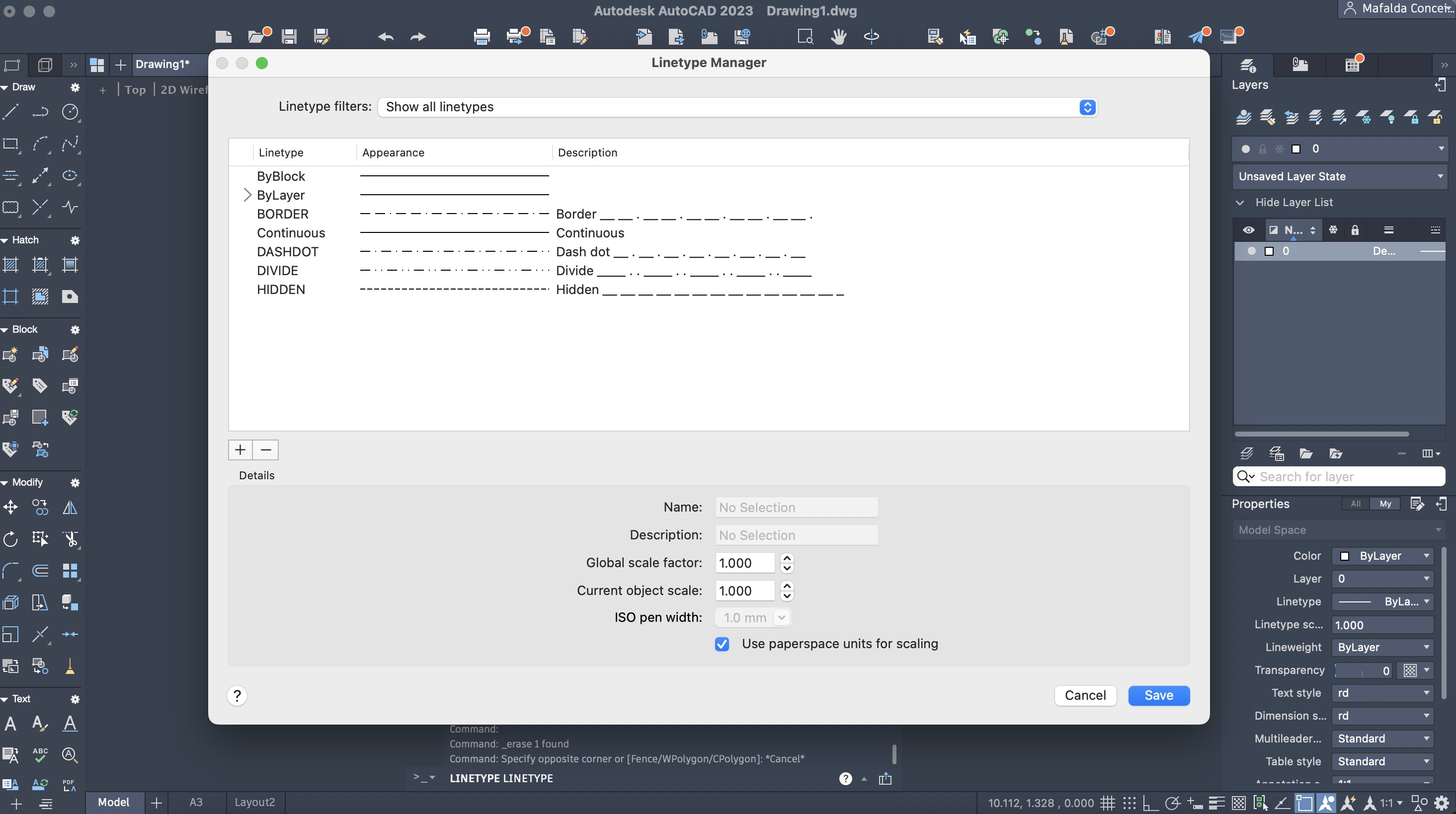

Definição dos tipos de linha a experimentar, através do comando: LINETYPE.

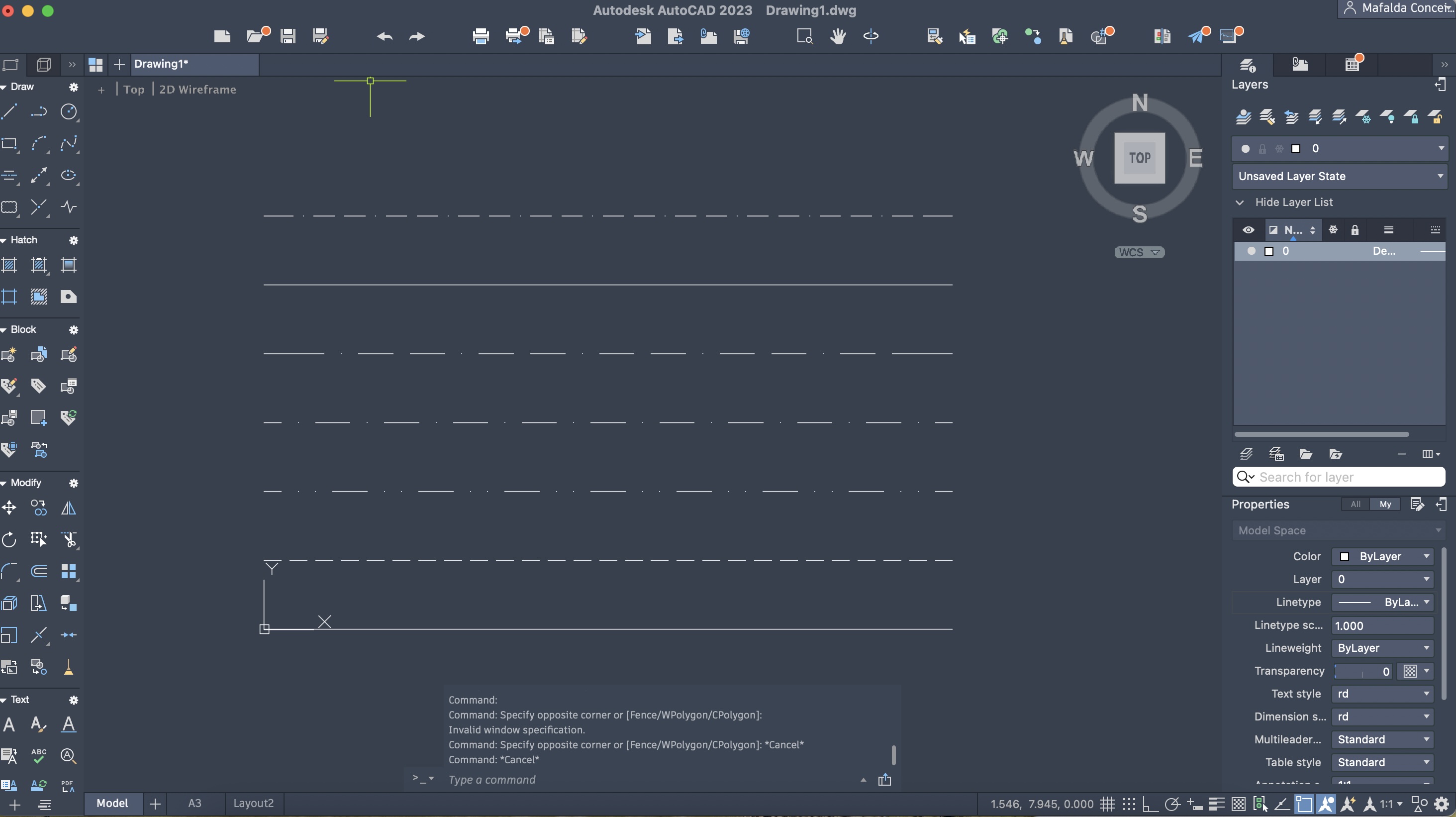

Experiência dos tipos de linha escolhidos, nas linhas existentes, com ajuda dos comandos: PROPERTIES, COPY e LTSSCALE
Criação de um novo ficheiro AutoCAD.

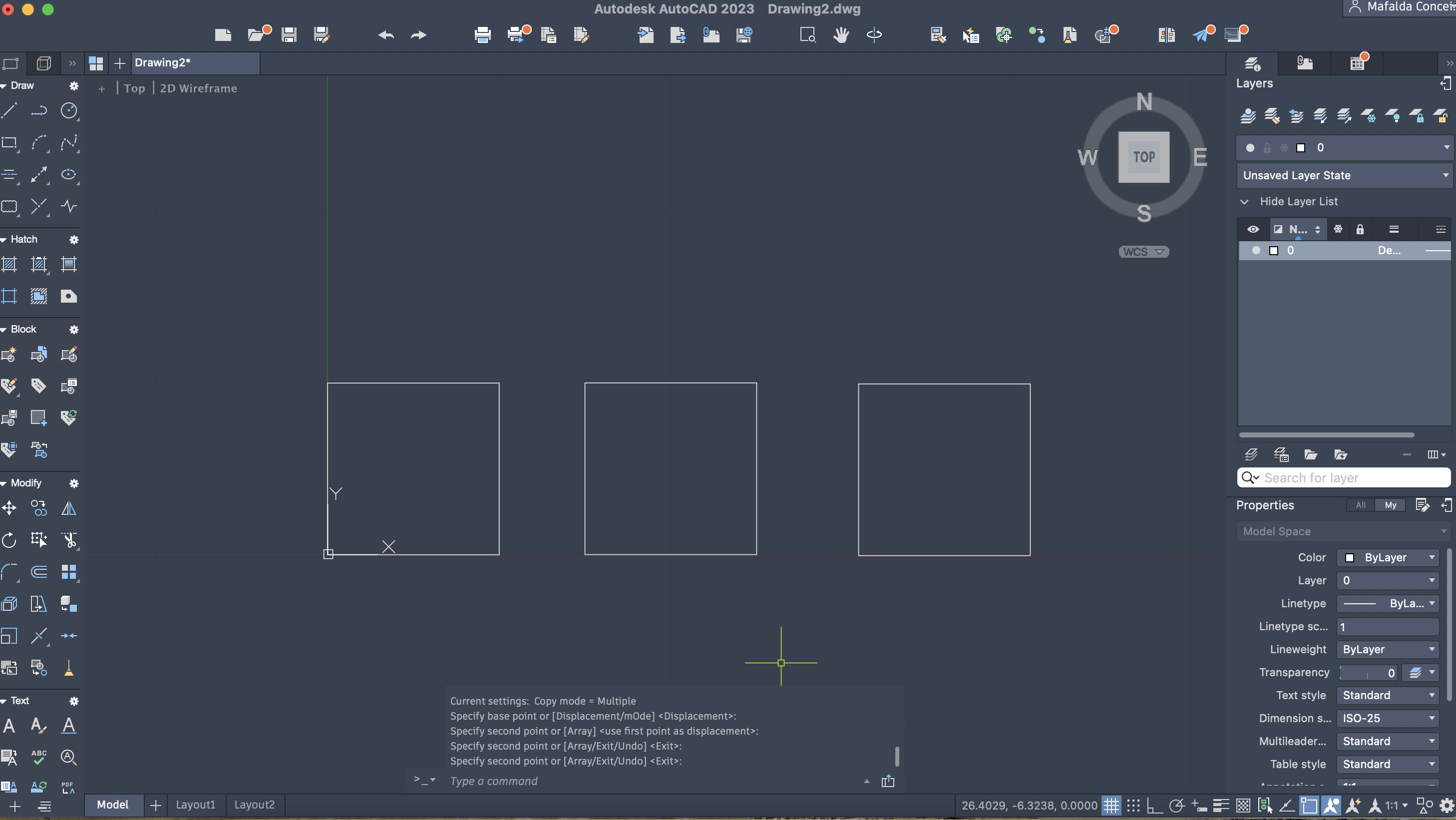

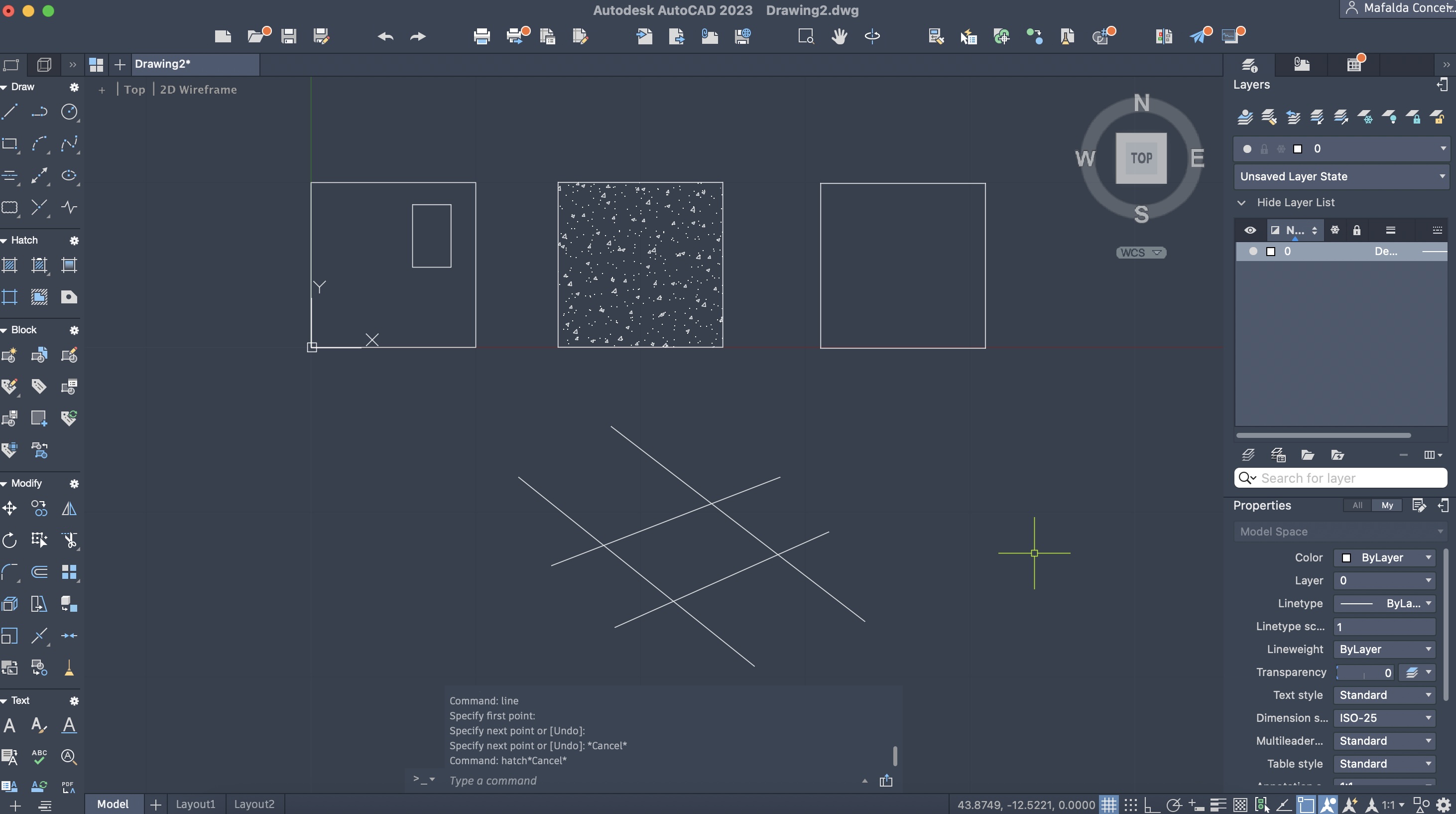

Criação de três quadrados, com auxílio dos comandos: RECTANGLE e COPY.

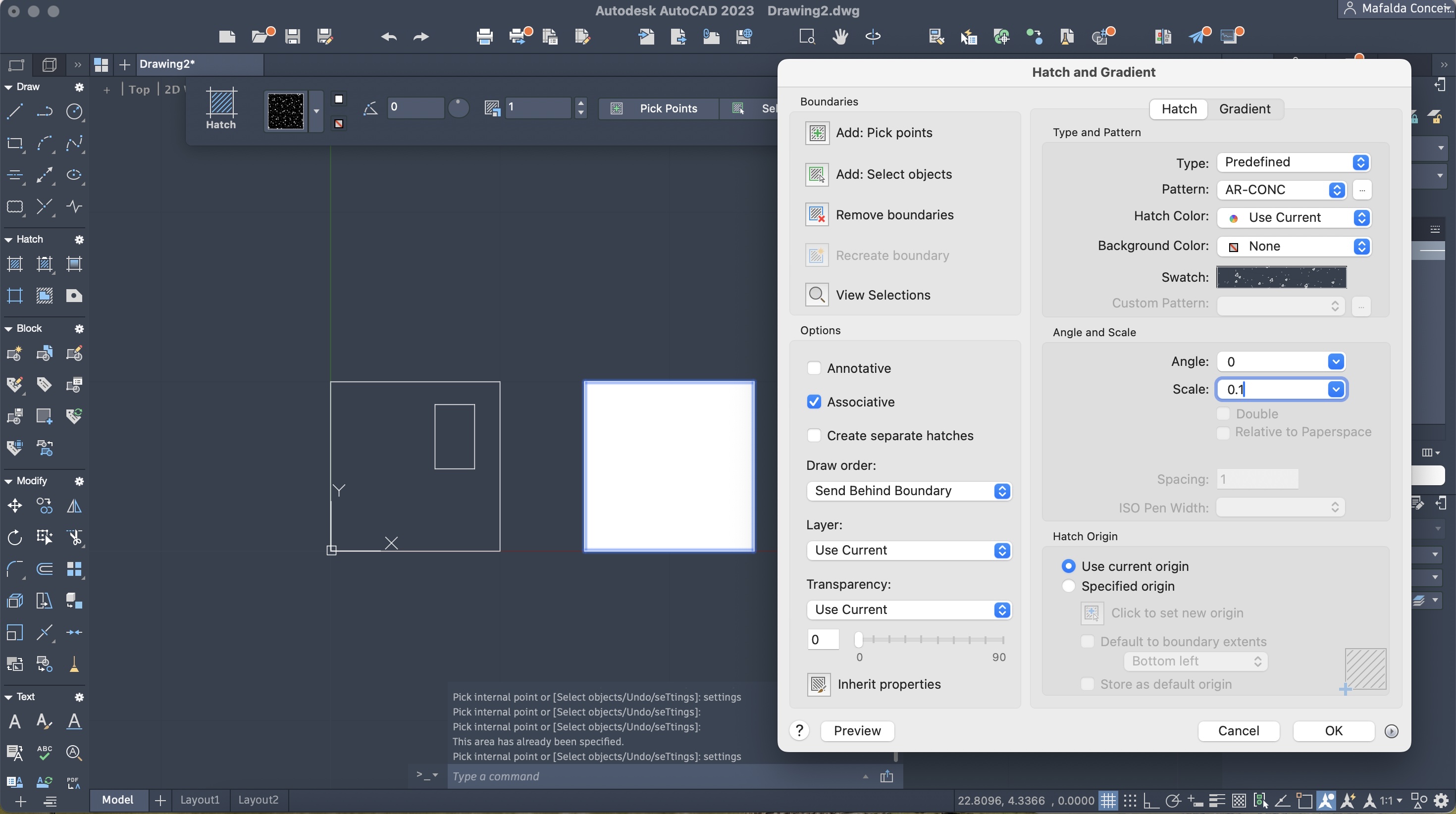

Criação de um retângulo no primeiro, e colocação de um preenchimento no segundo, através dos comandos: RECTANGLE e HATCH.

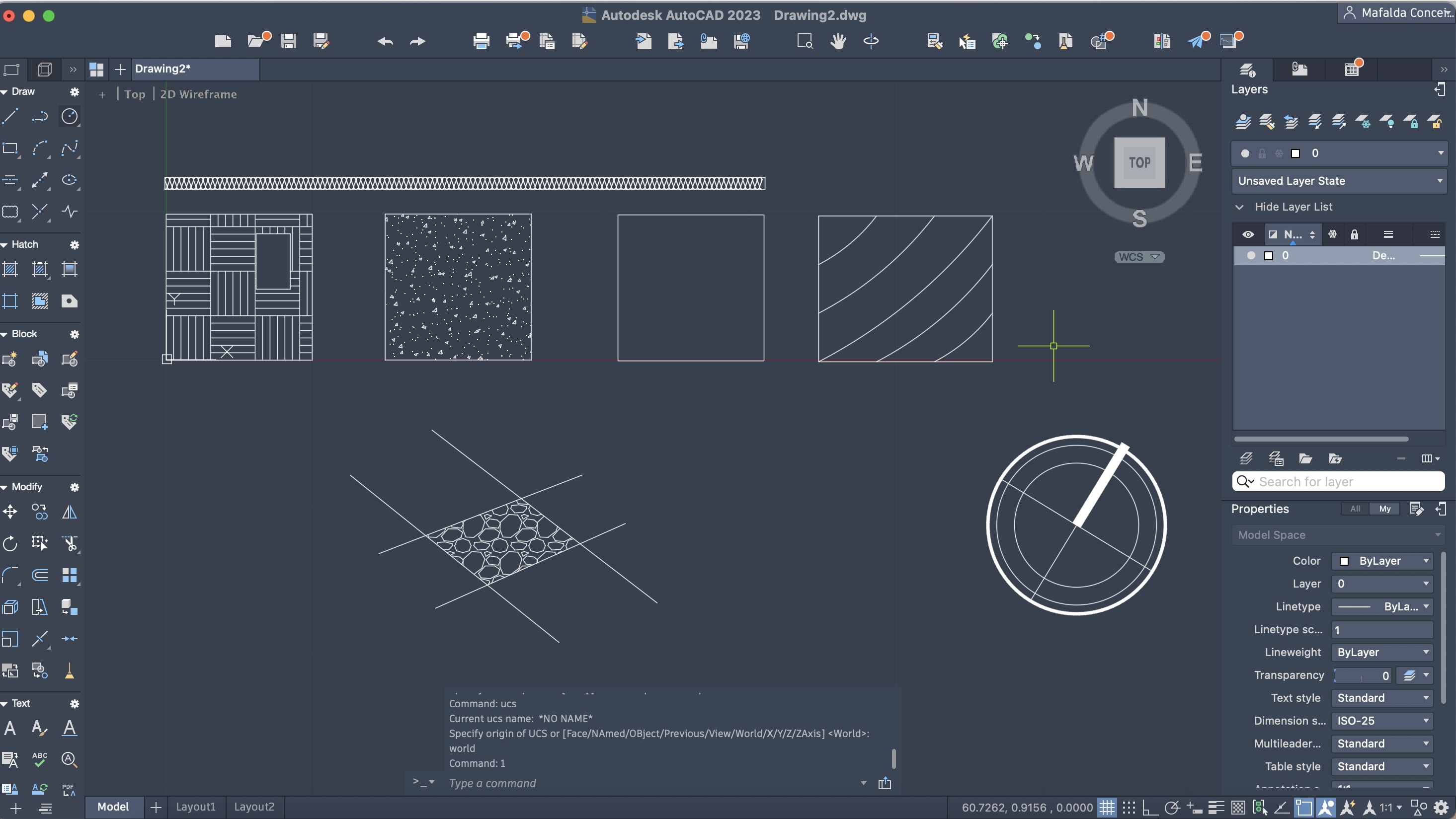

Inserção dos comandos: NORTE (para a representação gráfica da direção do norte), MAD (para representar o material madeira num modelo), e ISO (para a representação de isolamento), através do comando: APPLOAD.

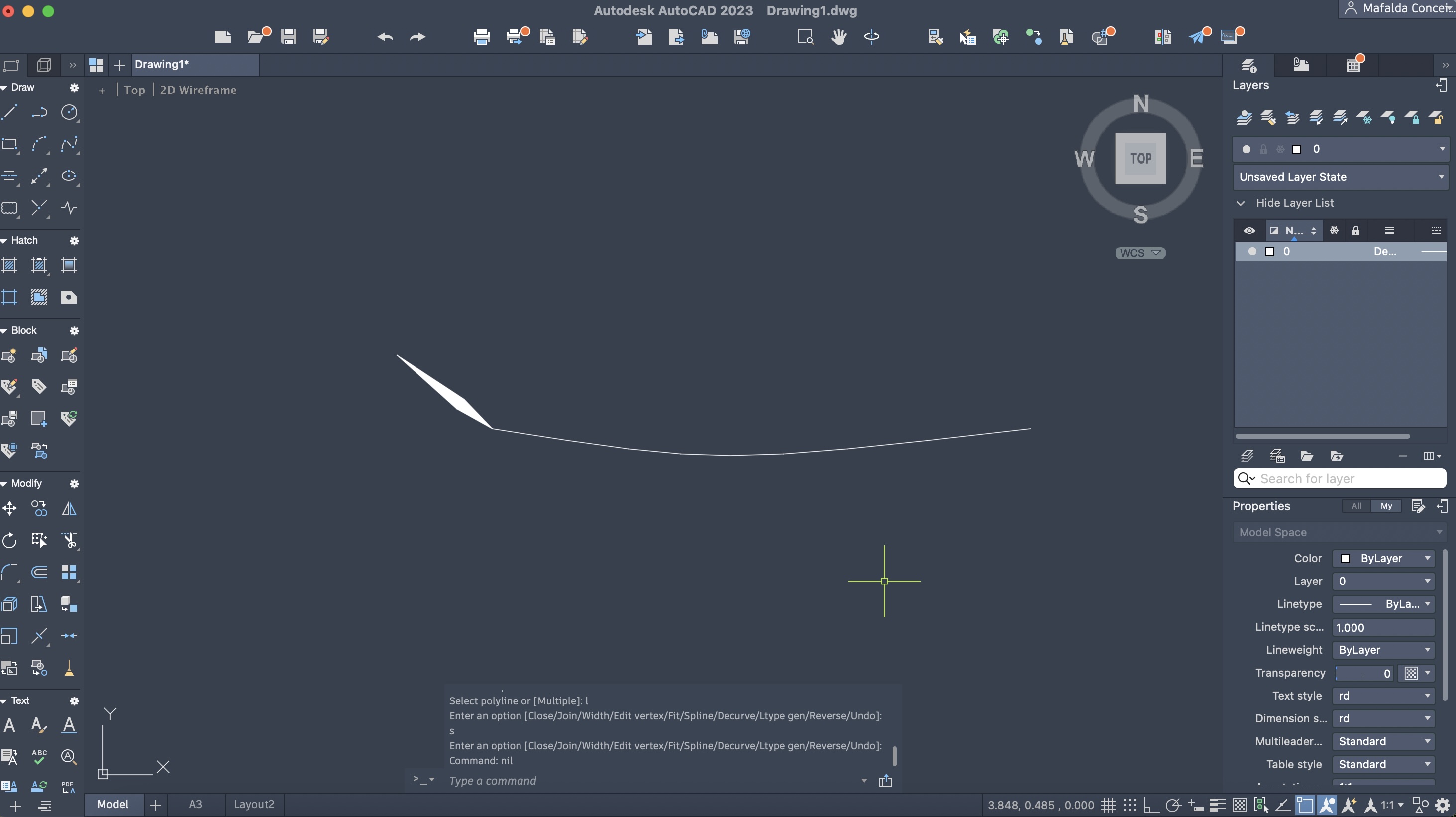

Inserção e exploração do comando: SETAS, num novo ficheiro AutoCAD.

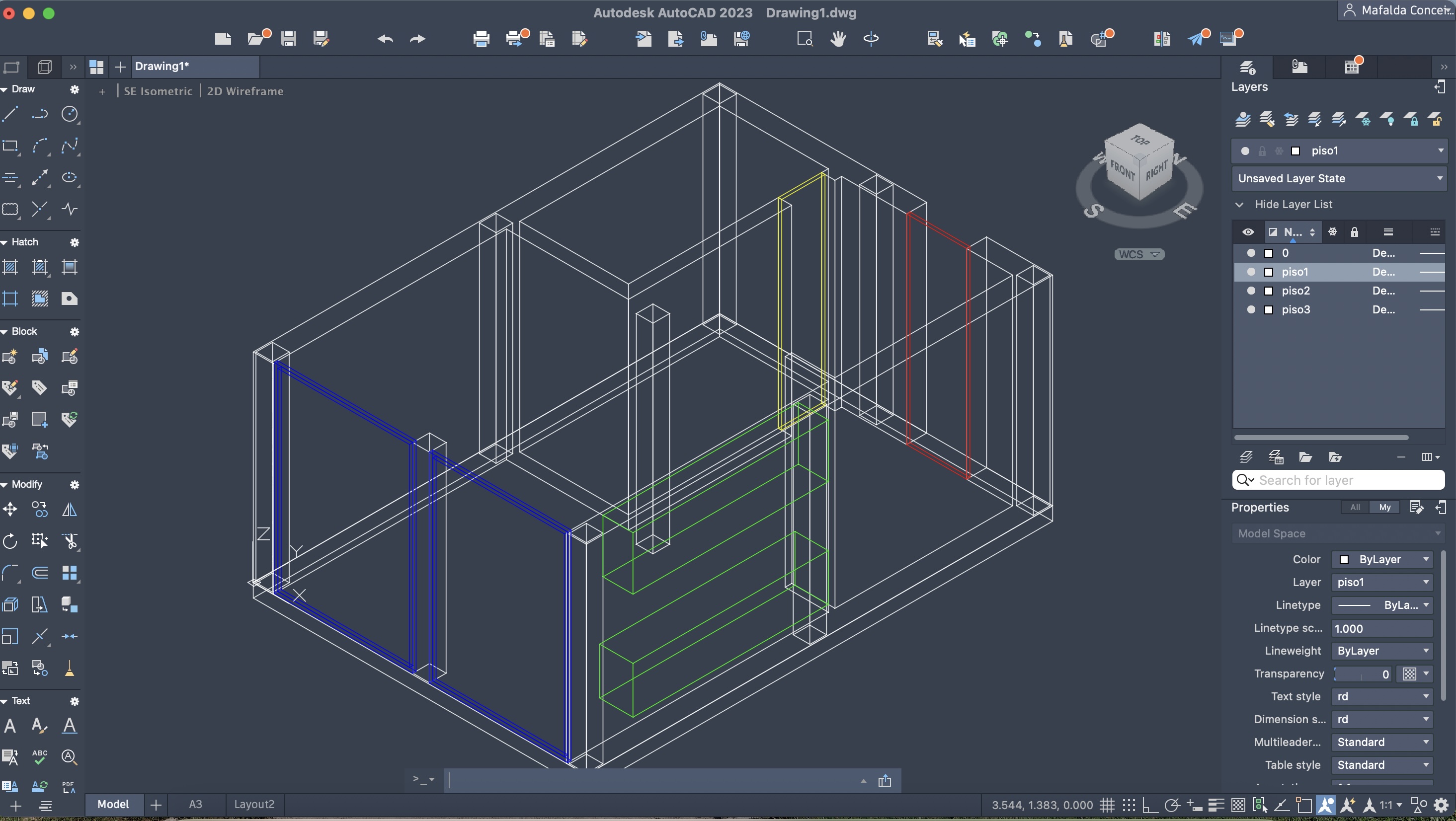

Criação de um novo ficheiro AutoCAD, para a execução de um prédio de três pisos (cada um numa layer diferente), através do comando anteriormente descarregado e utilizado: T0.

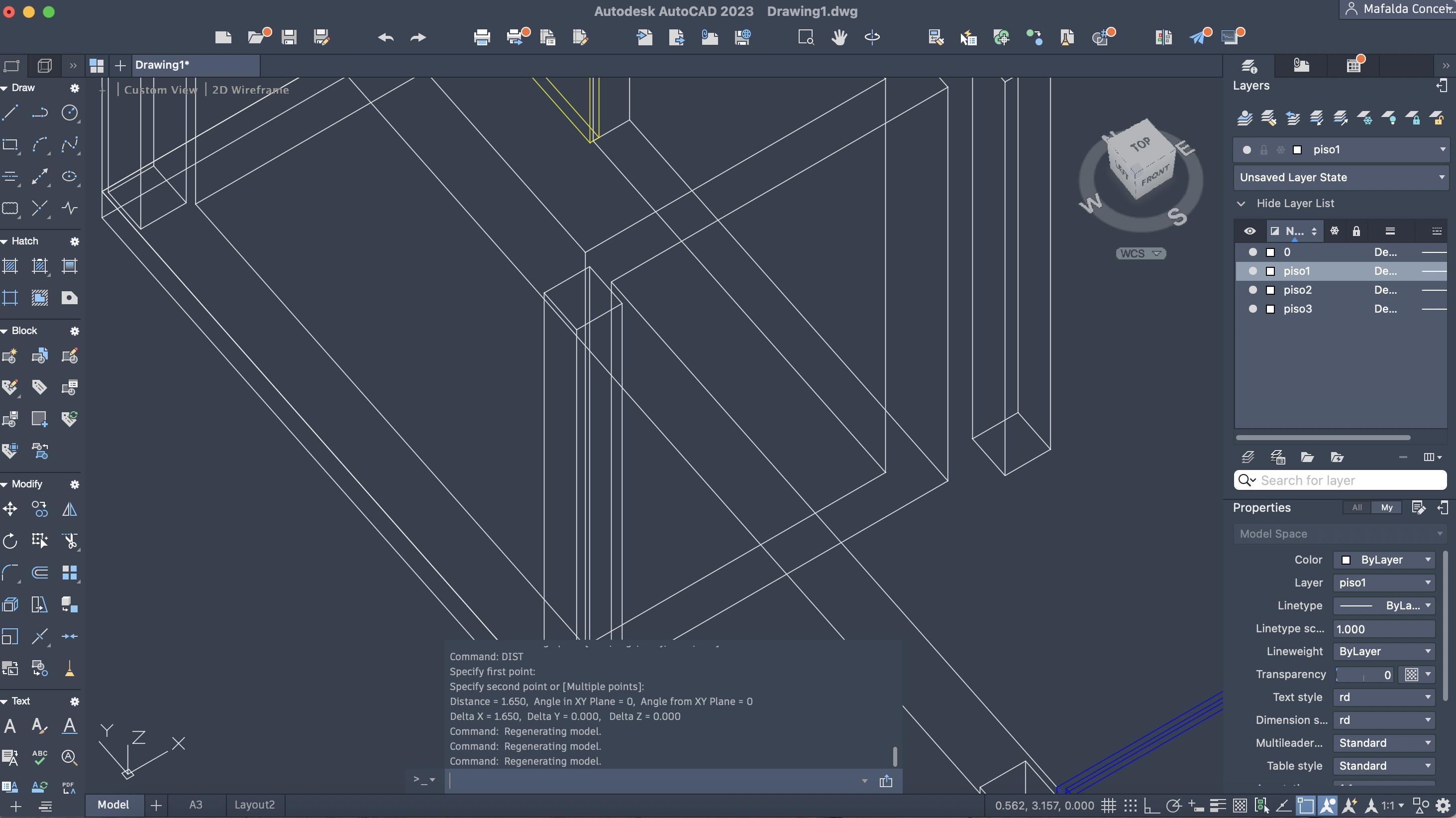

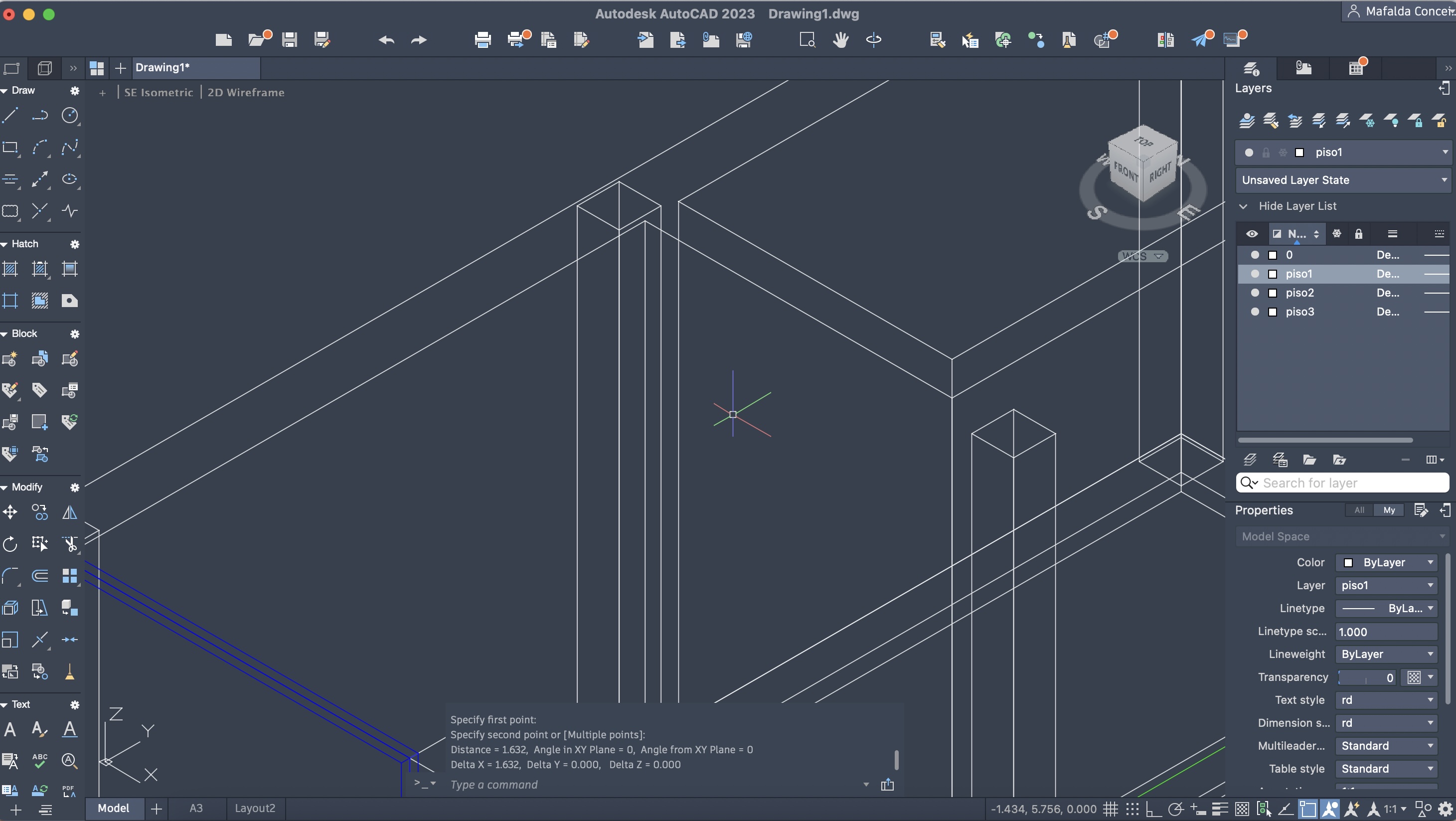

Mudança da largura da casa de banho para 1.65 metros, através dos comandos: DIST e SOLIDEDIT.

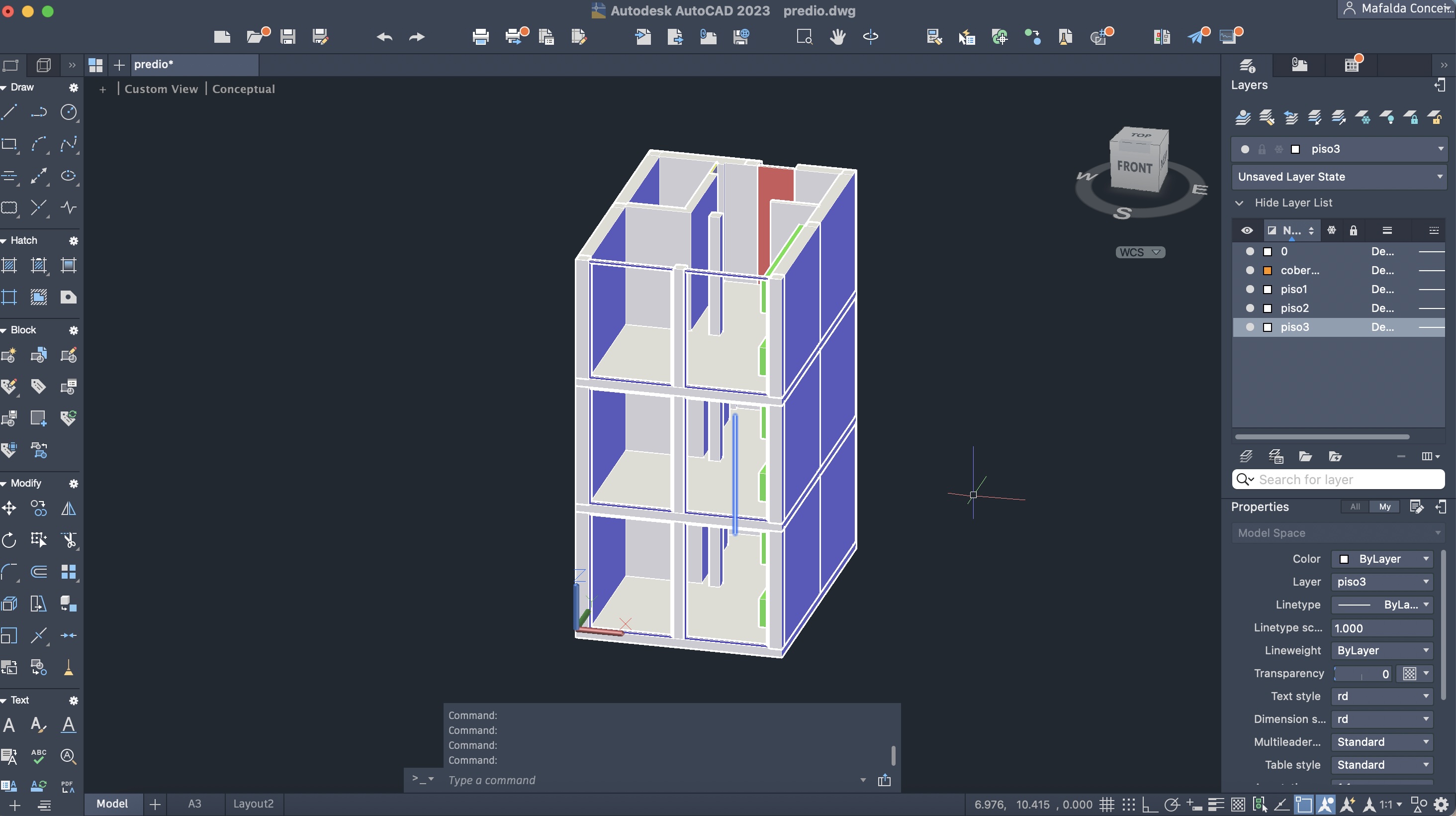

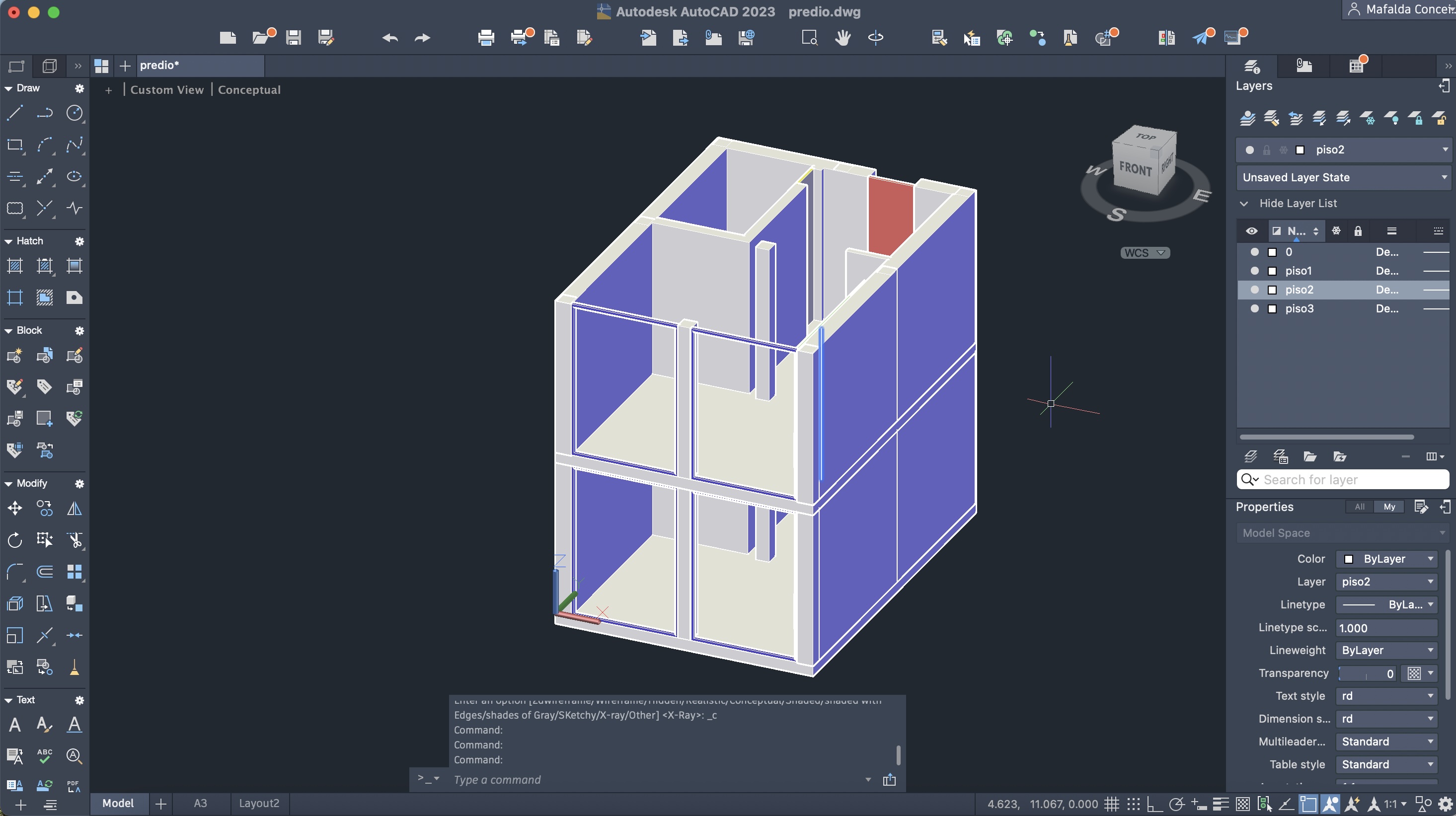

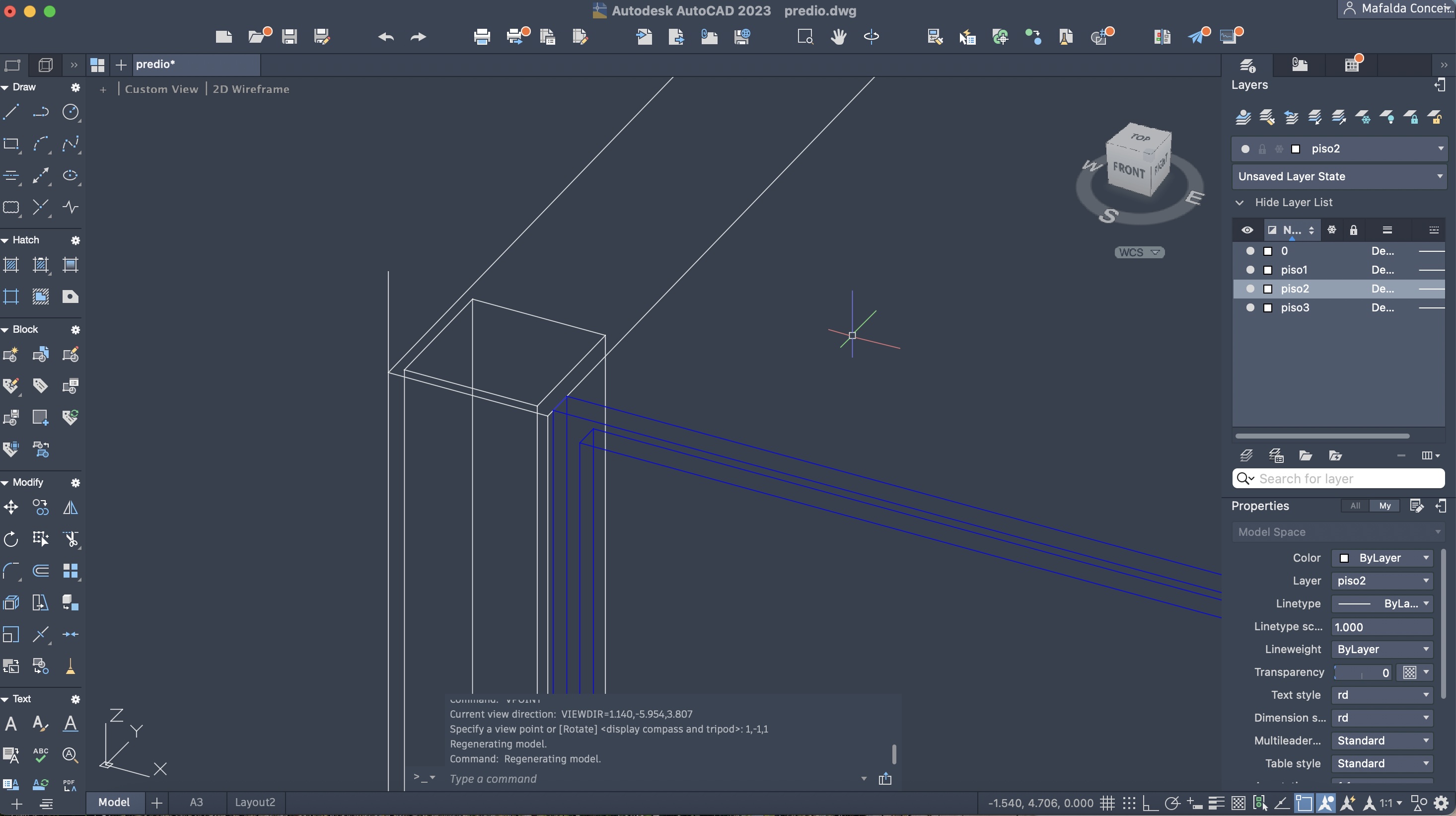

Criação do segundo e do terceiro piso, através dos comandos: LINE, T0, e MOVE.

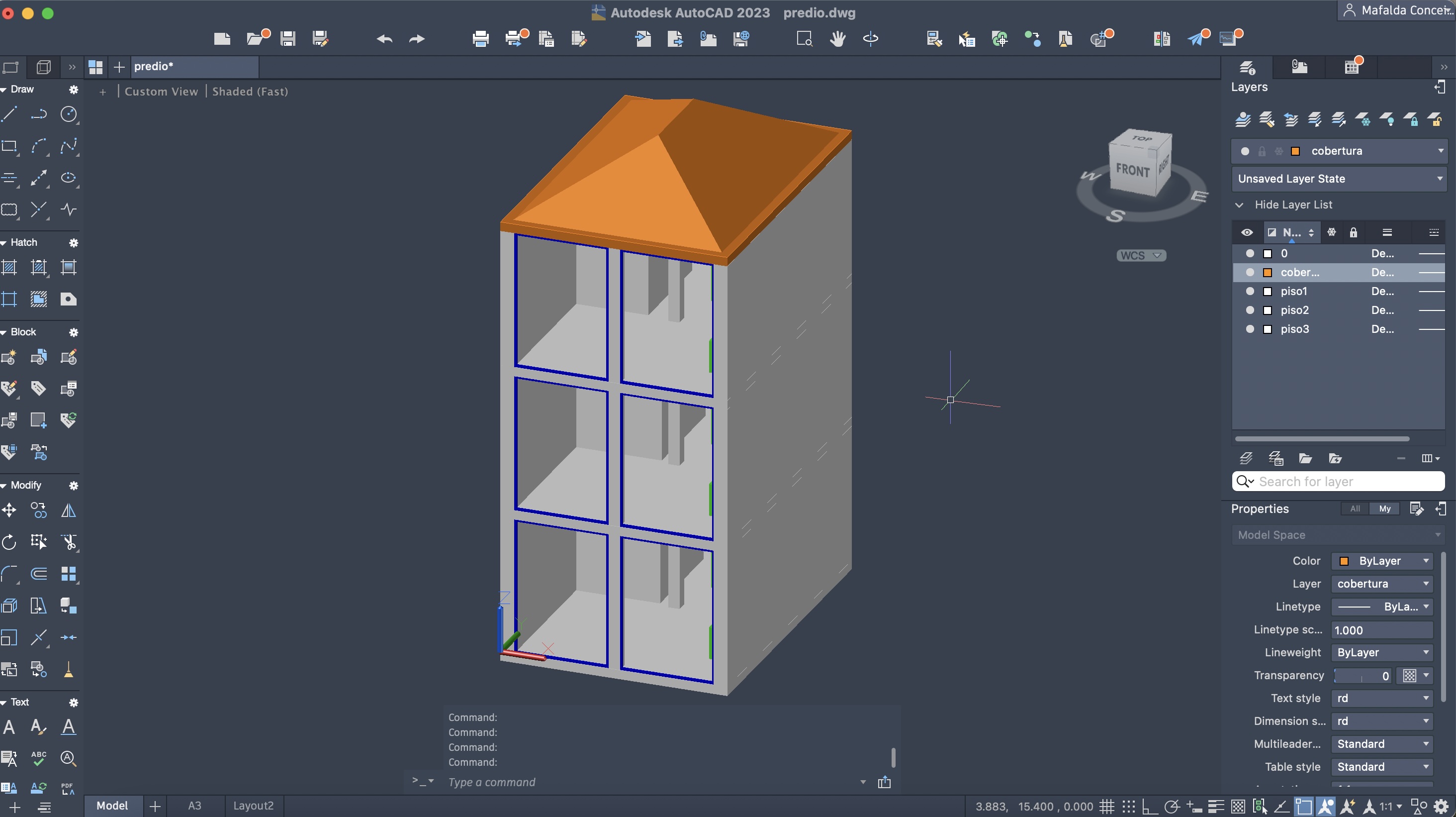

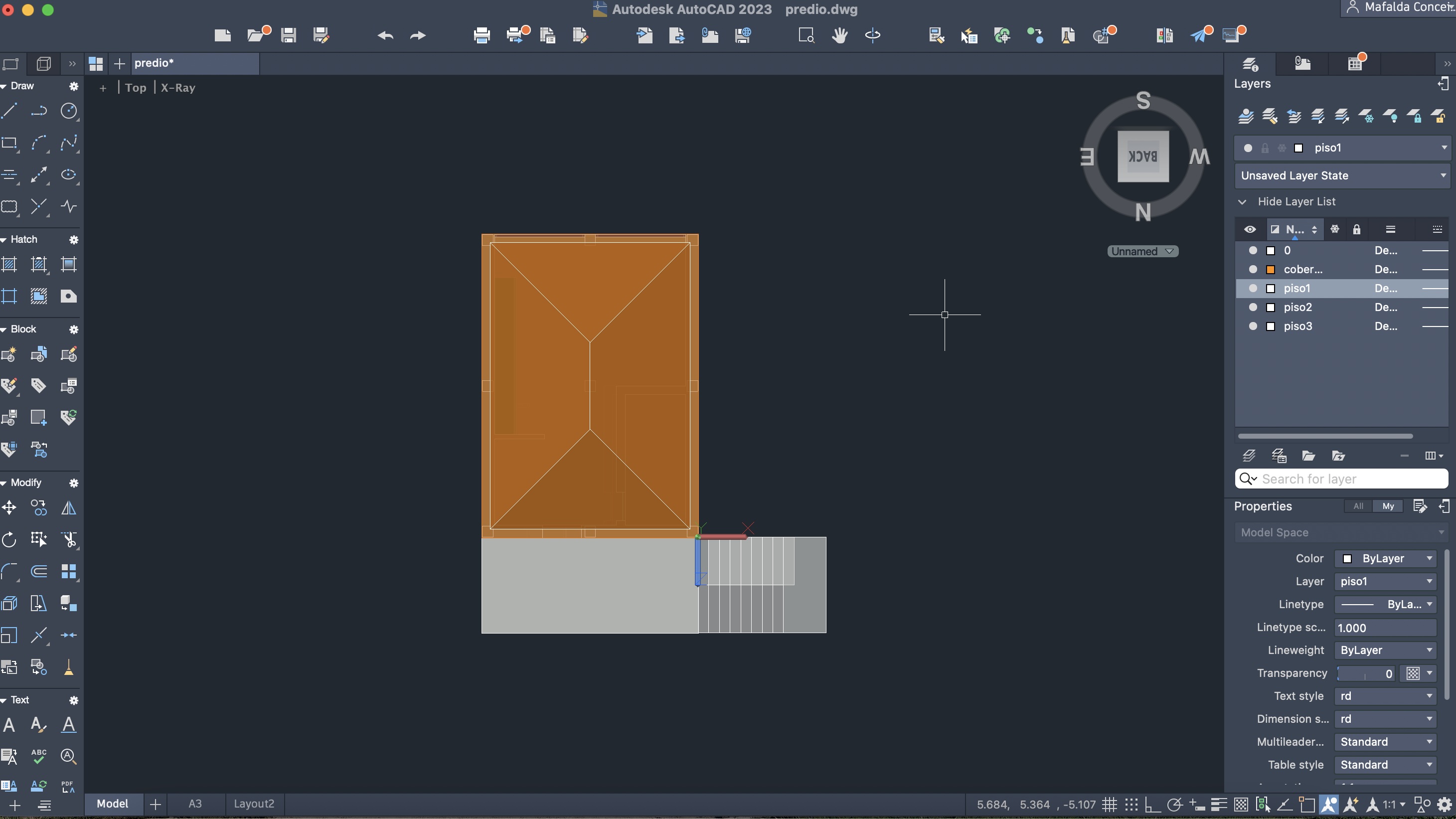

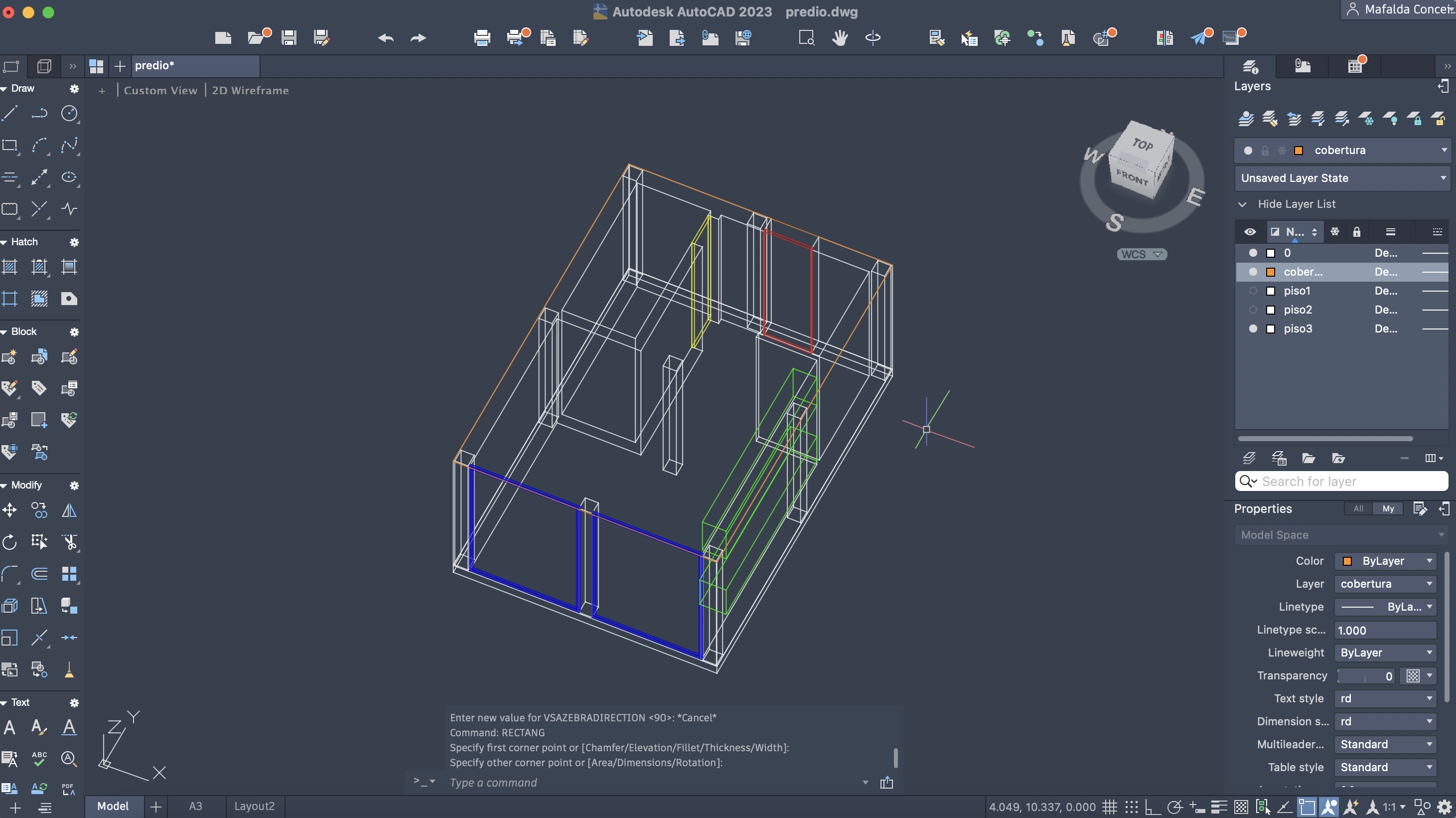

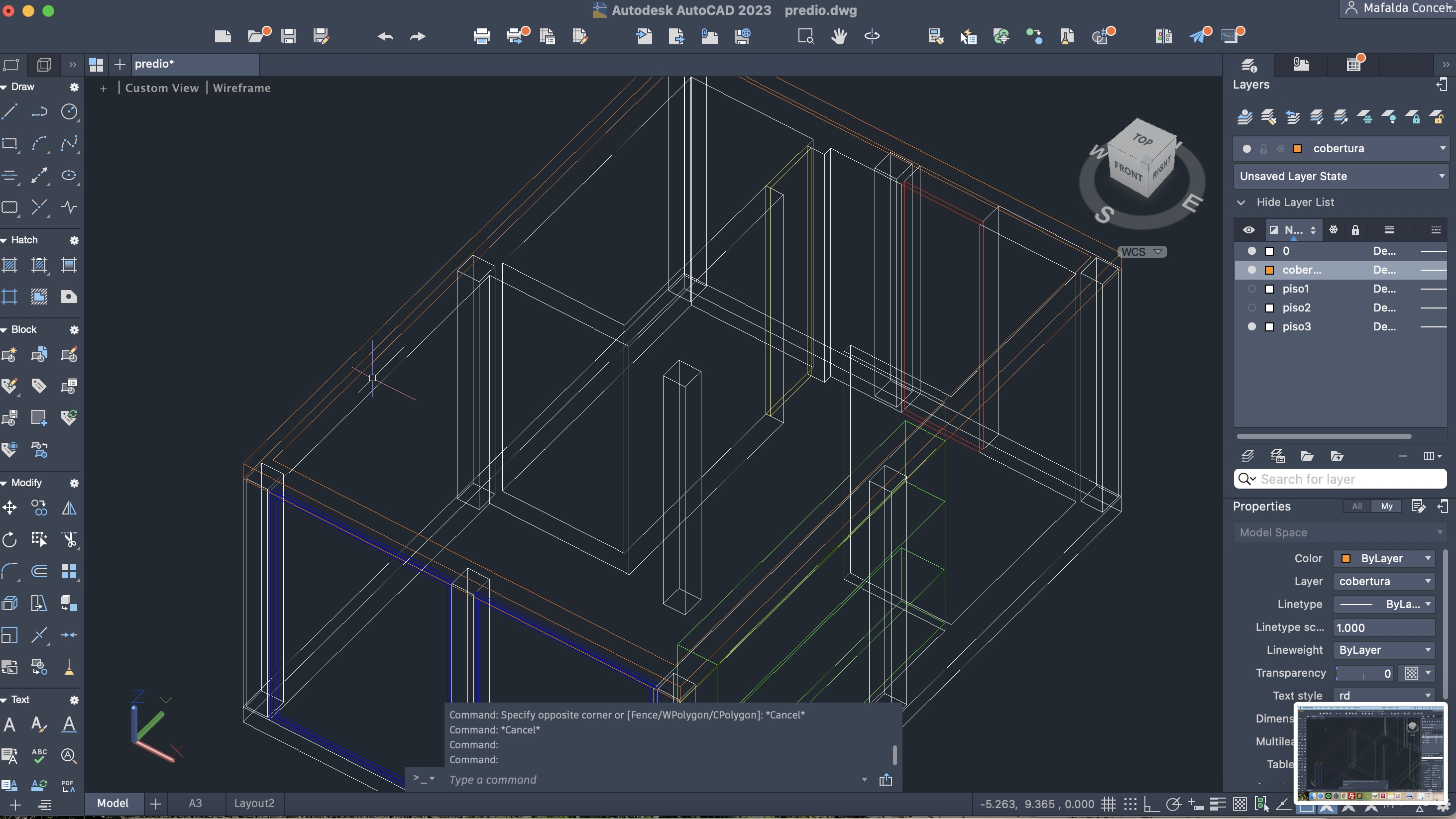

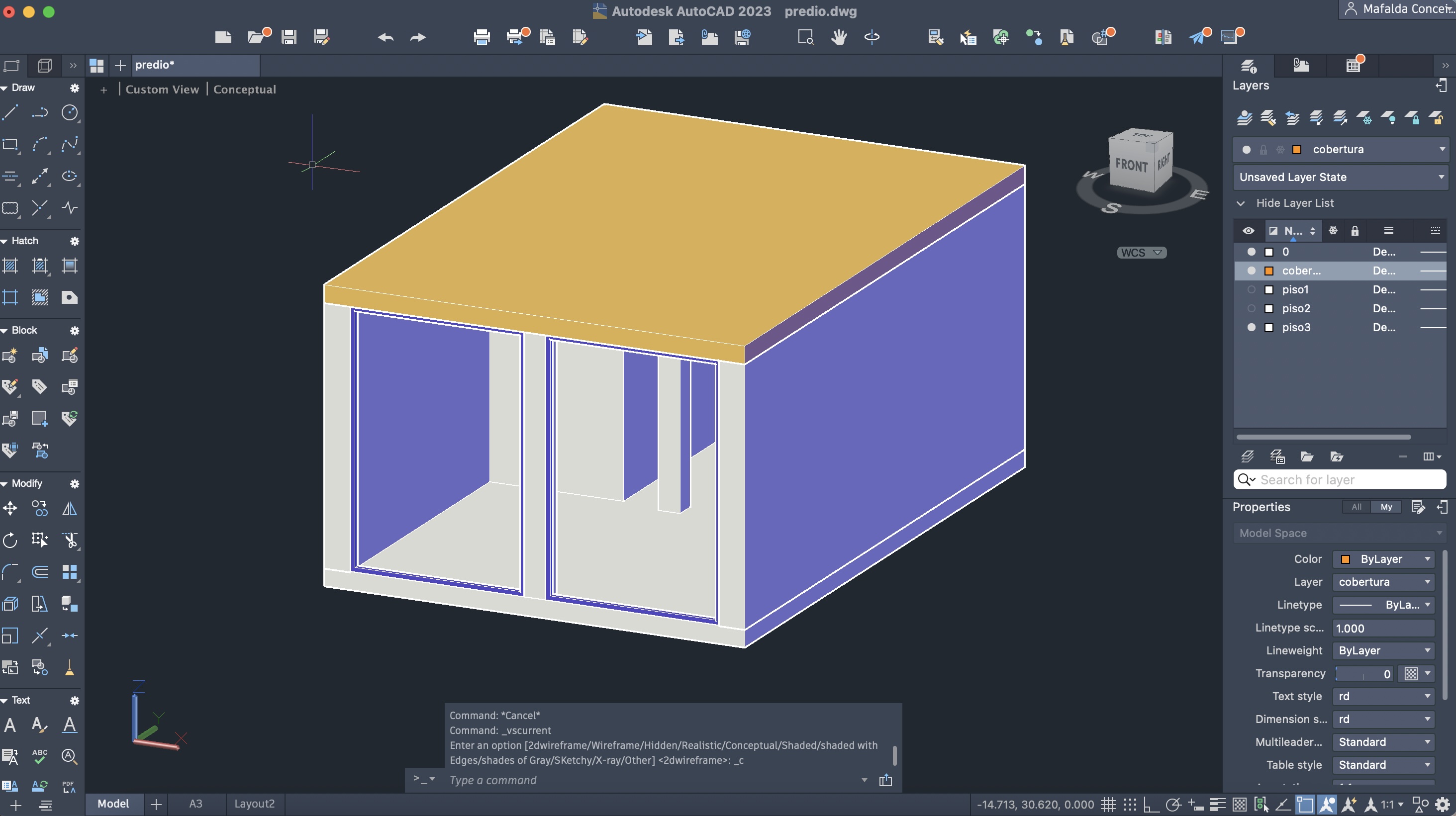

Colocação de uma cobertura inclinada no prédio, com ajuda dos comandos: RECTANGLE, EXTRUDE e OFFSET.

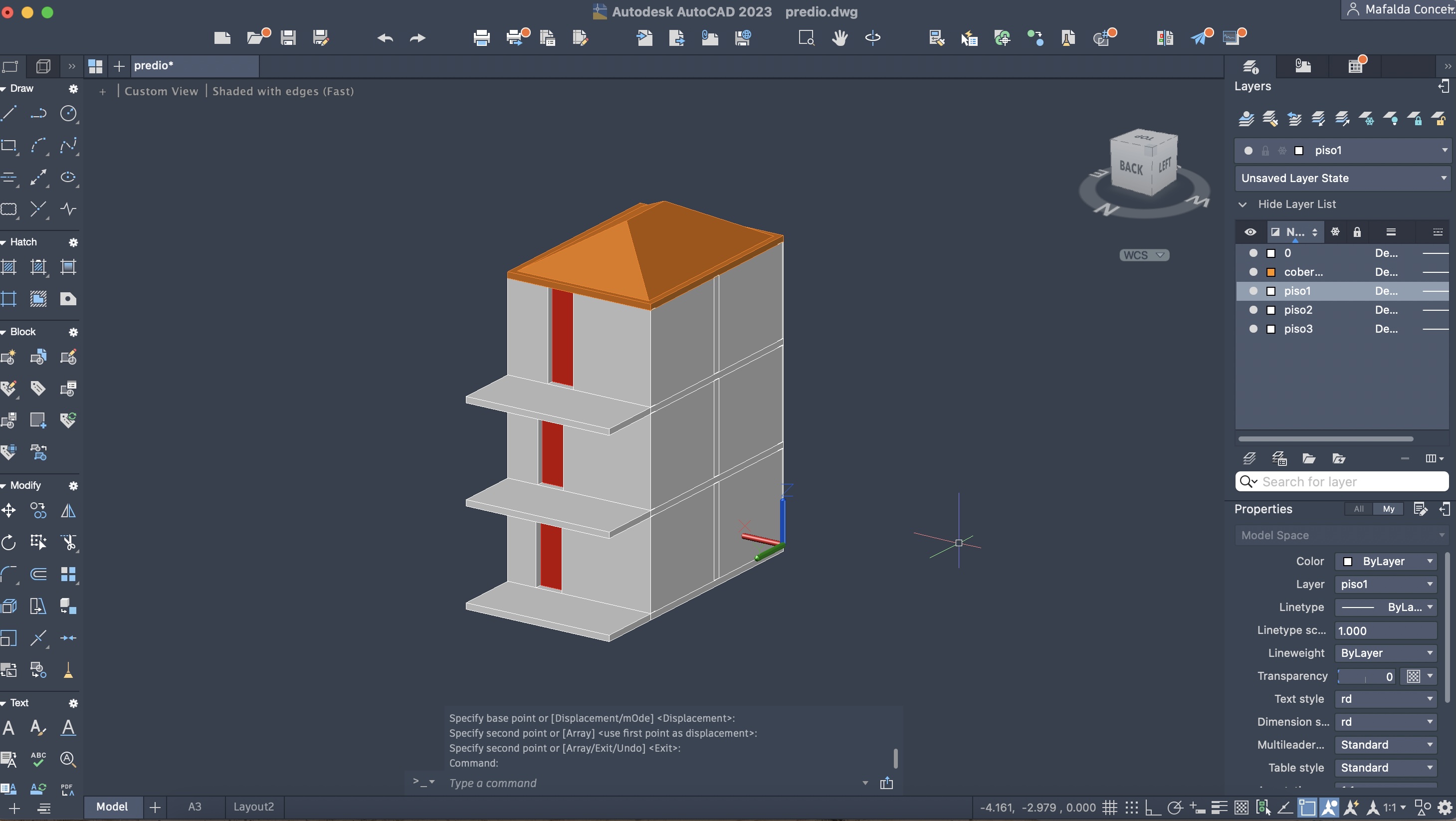

Criação de plataformas em cada piso para a inserção de escadas, com auxílio dos comandos: RECTANGLE, EXTRUDE e COPY.

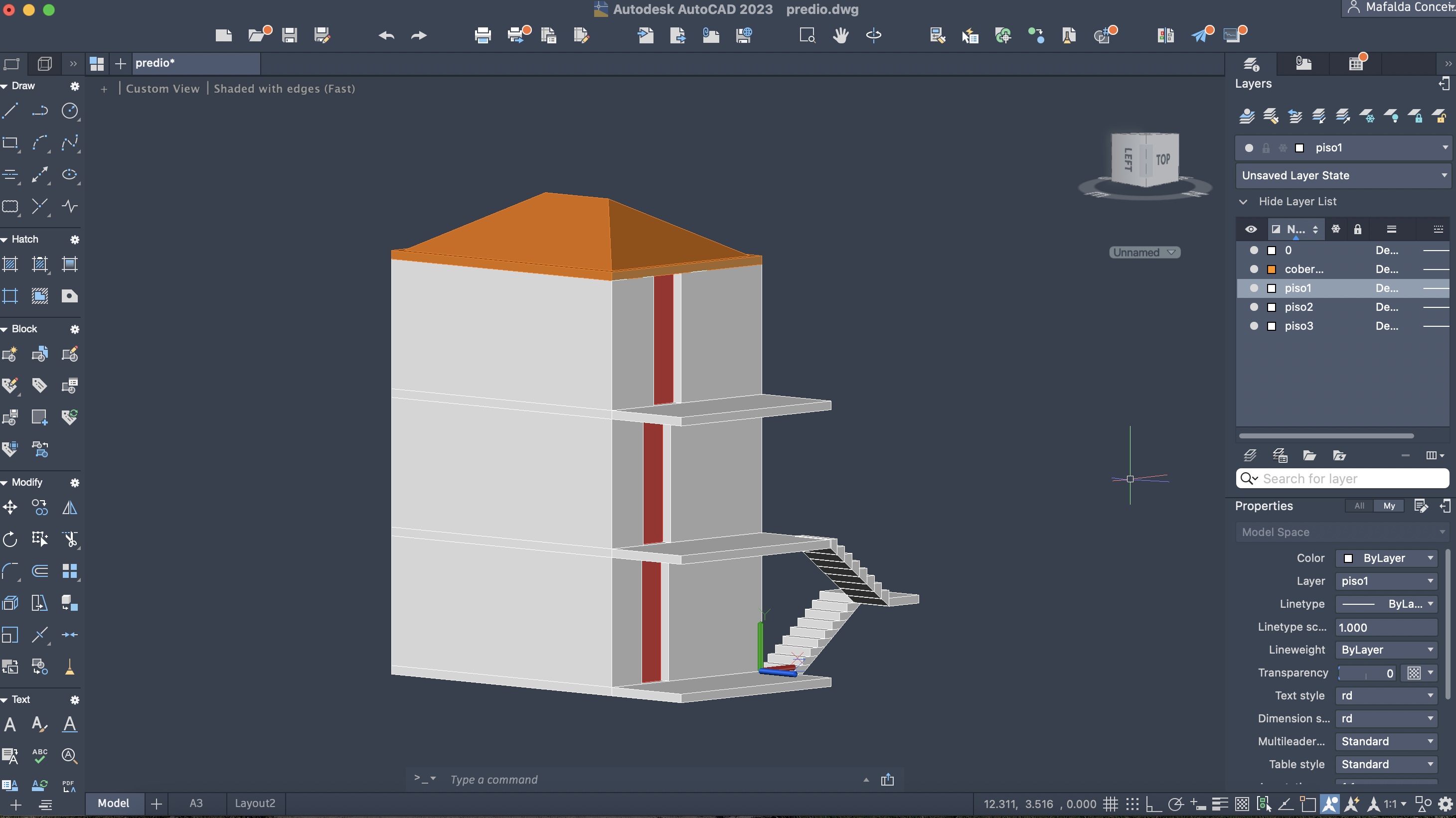

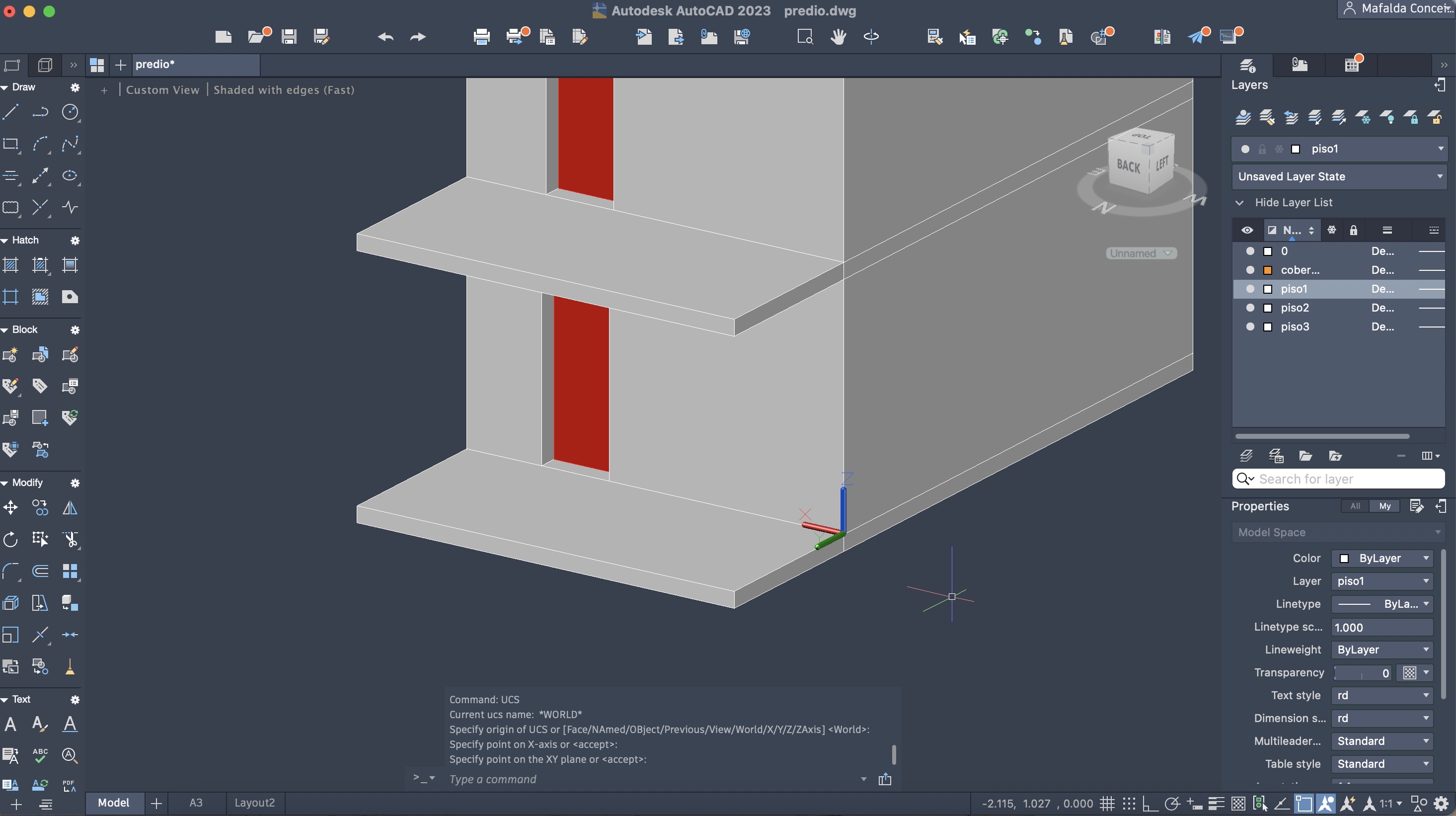

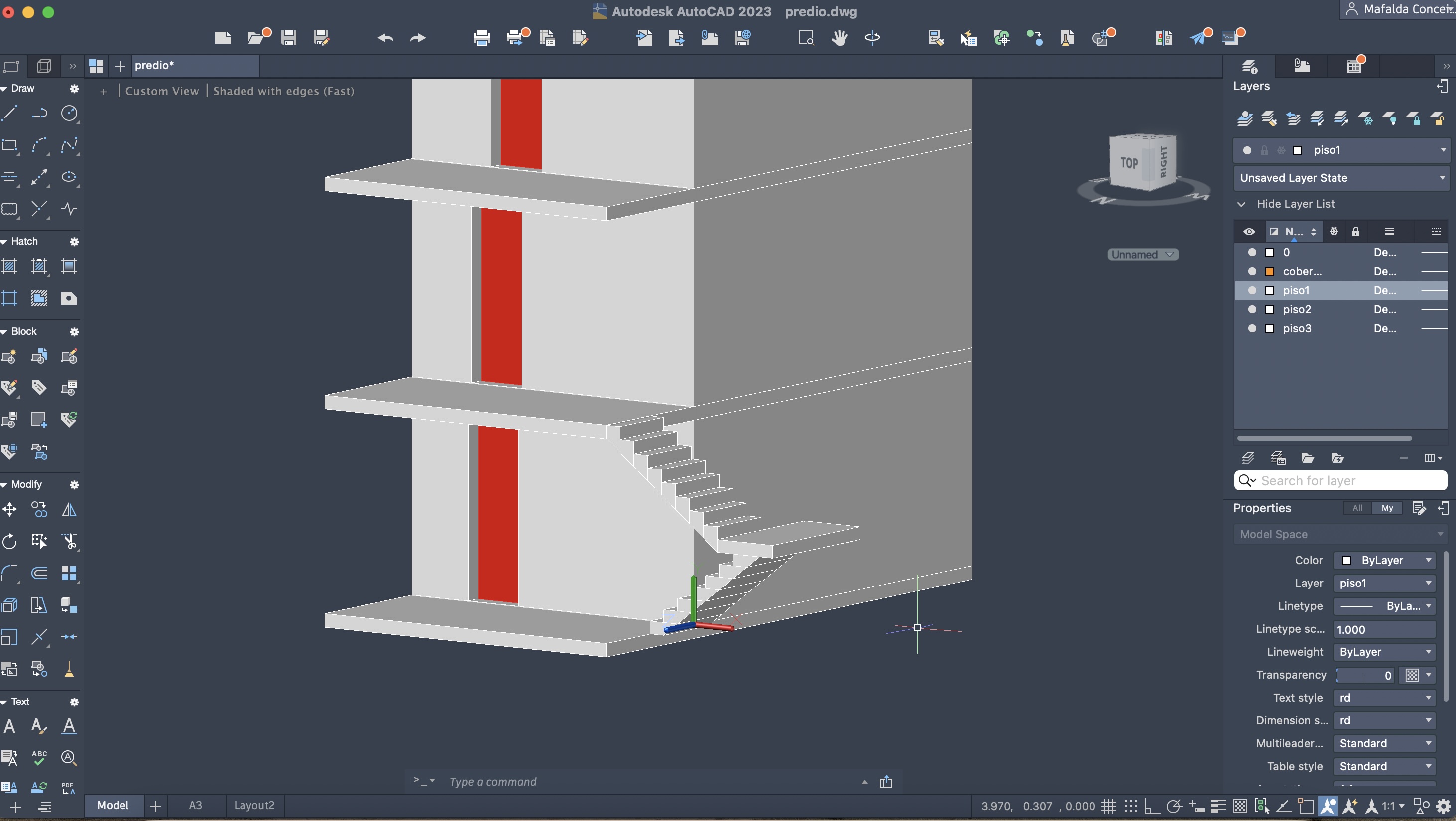

Inserção do comando 3DSTAIR, através do comando: APPLOAD. Utilização dos comandos: UCS, UCSDETECT e 3DSTAIR, para a criação de escadas.

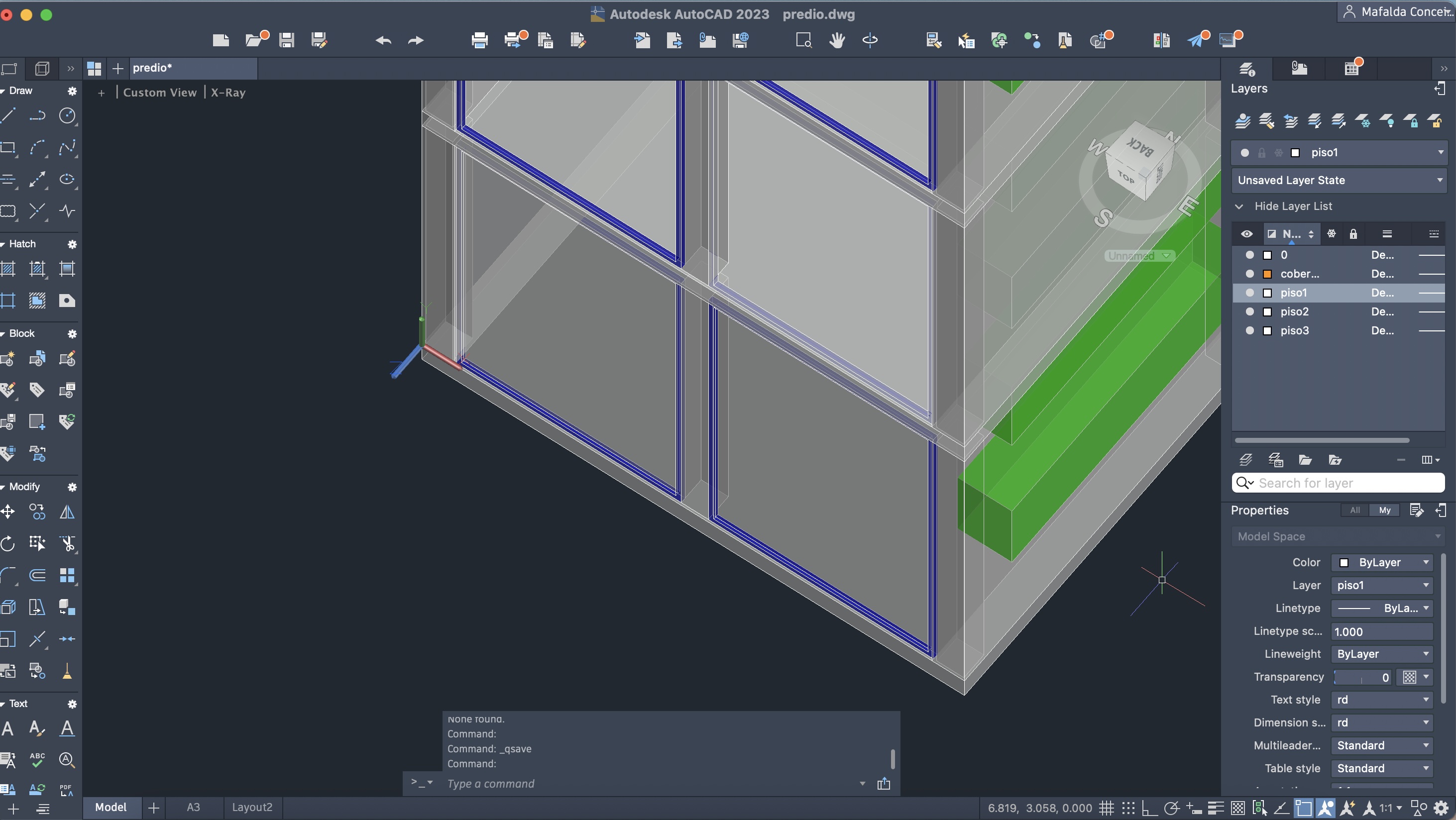

Início da colocação de vidros nos dois caixilhos de cada piso, através do comando: RECTANGLE e REGION.
