Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Mafalda Conceição
Semana 09
Conclusão do exercício de construção de três hiperboloides.

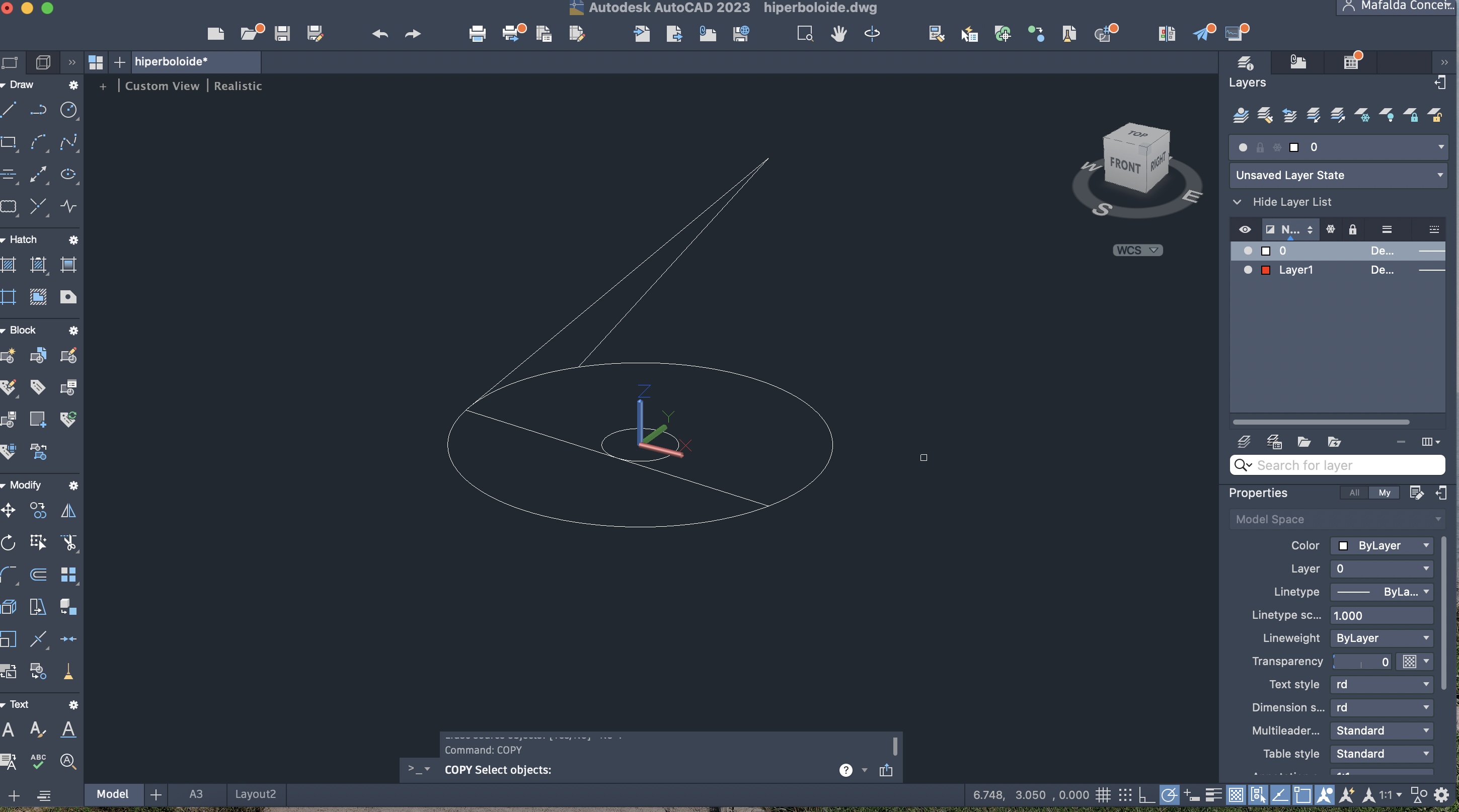

Criação de um dois círculos e de duas geratrizes diferentes, através dos comandos: CIRCLE, LINE, EXTEND e MIRROR.

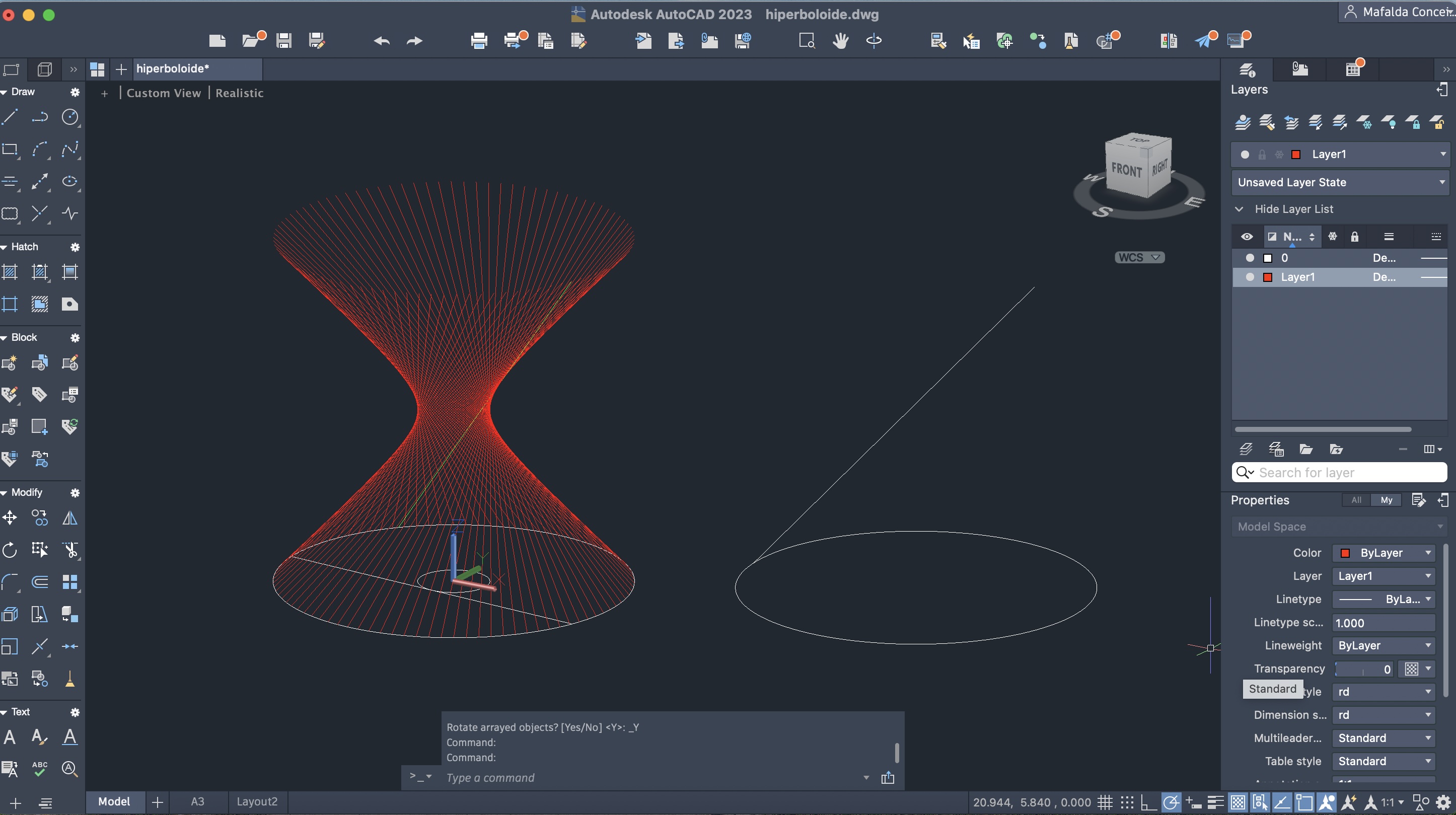

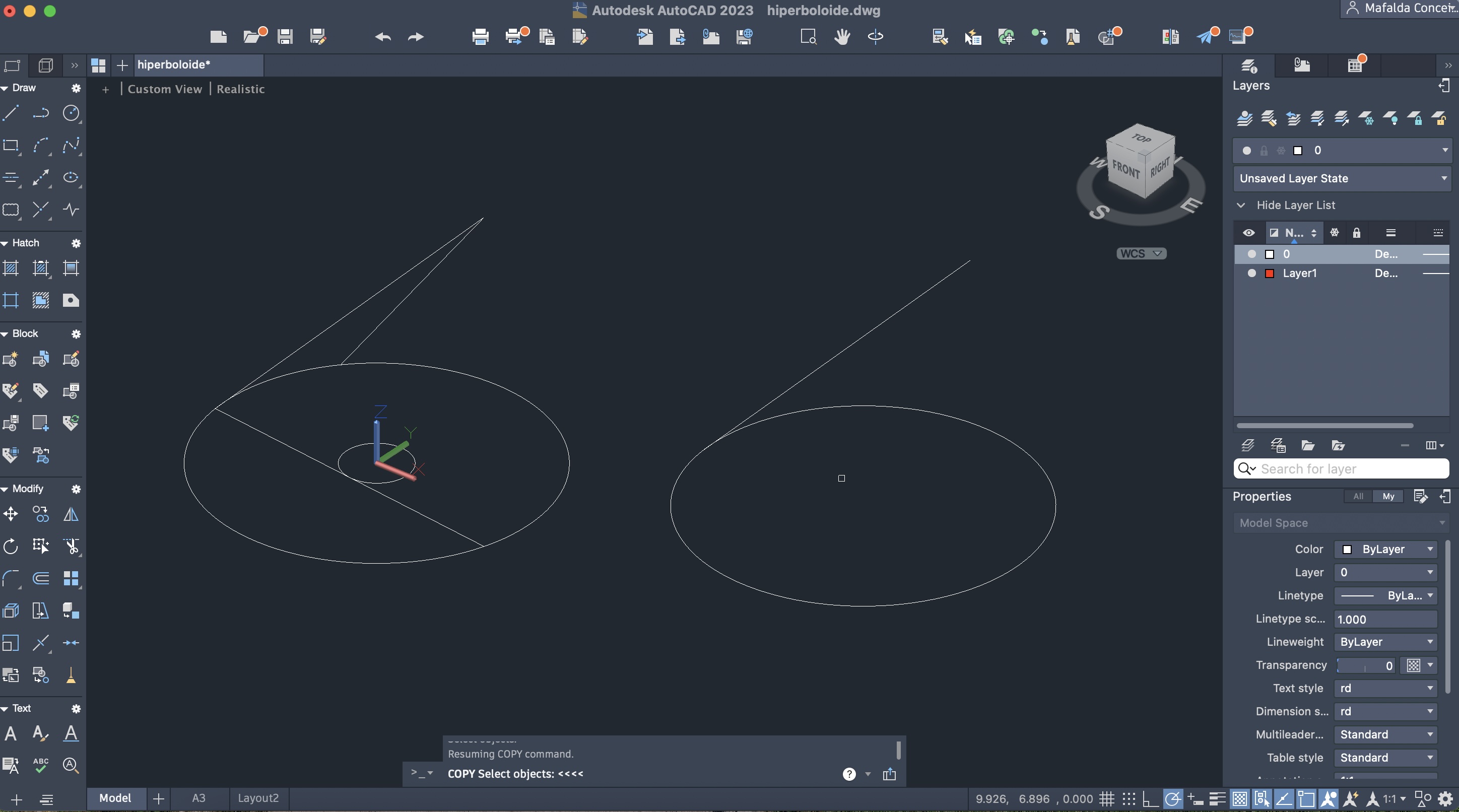

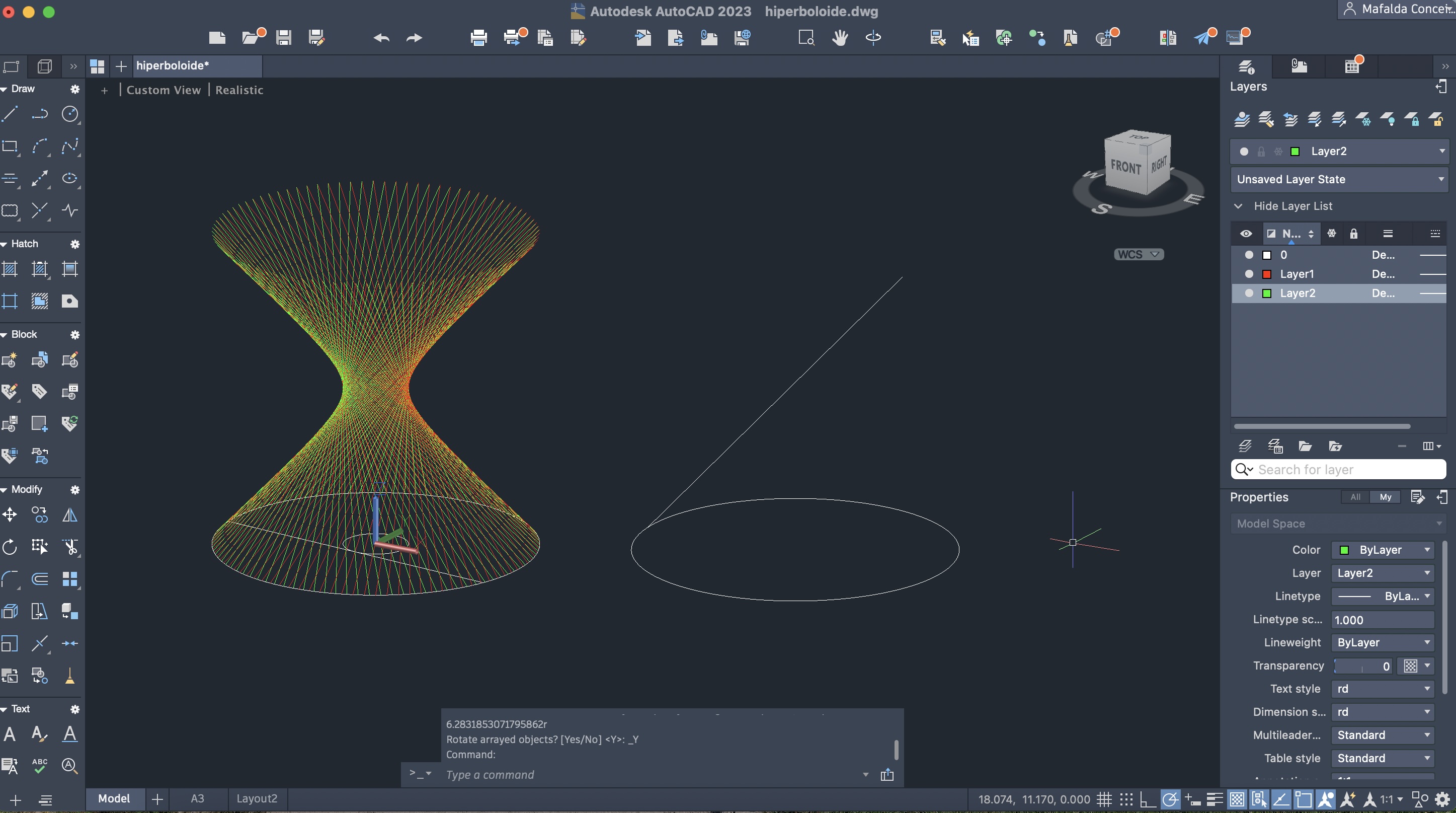

Cópia da figura para o lado com o comando: COPY, e criação de um hiperboloide vermelho e um verde, a partir de cada uma das geratrizes, com recurso ao comando: ARRAYCLASSIC.

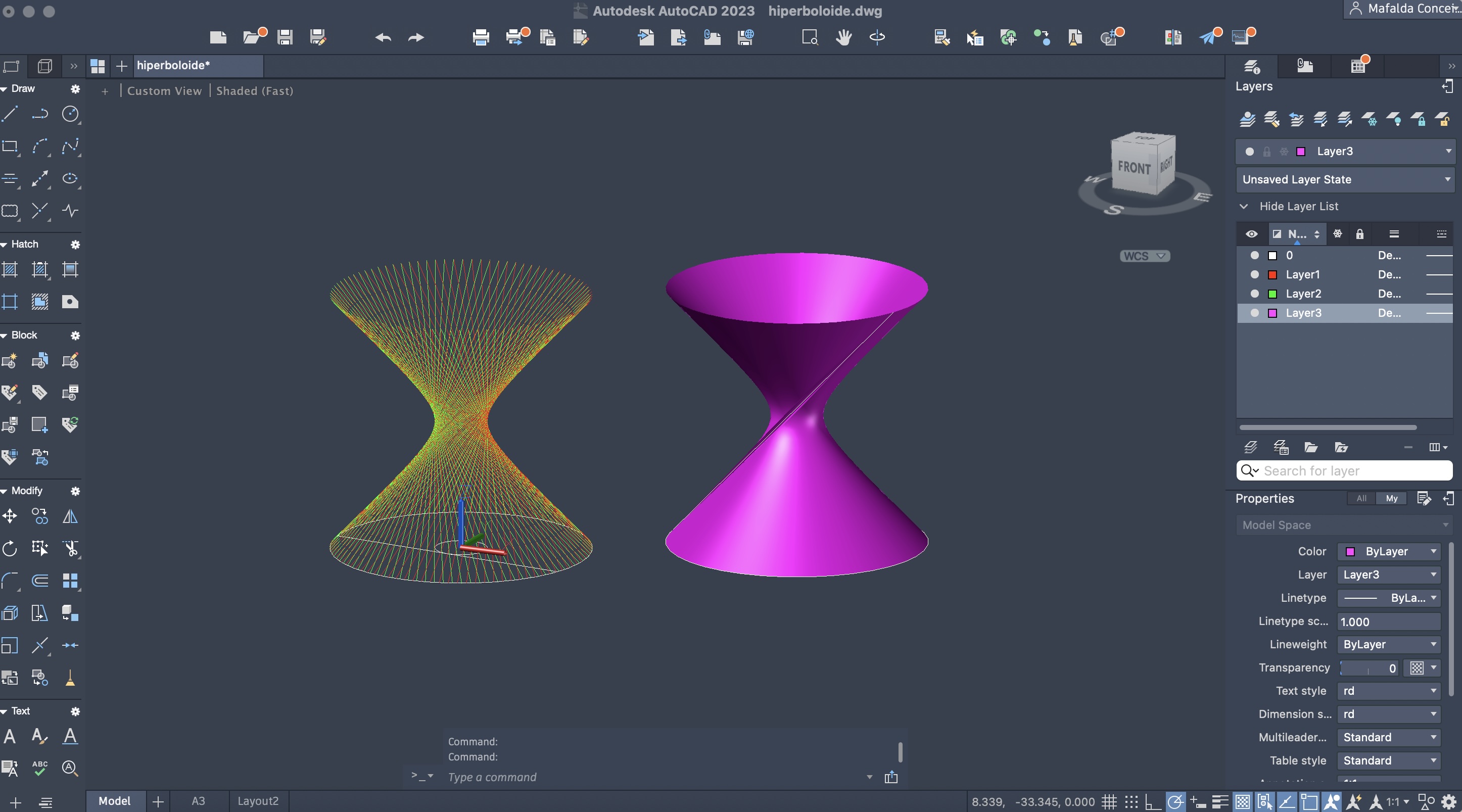

Criação de um terceiro hiperboloide e de uma espessura no mesmo, através dos comandos: REVOLVE e THICKEN.
Início de um novo exercício de criação de um dado, num novo ficheiro AutoCAD.

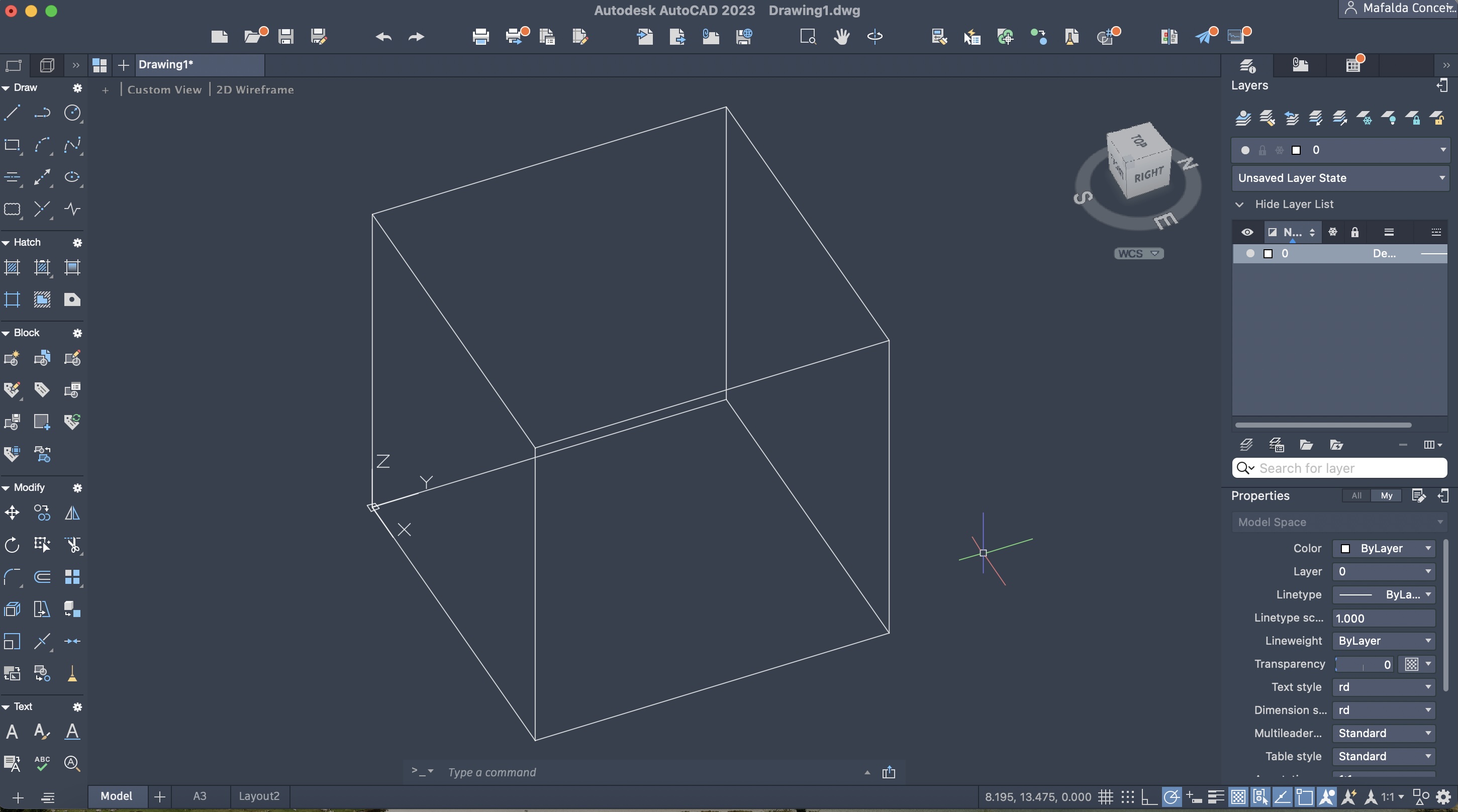

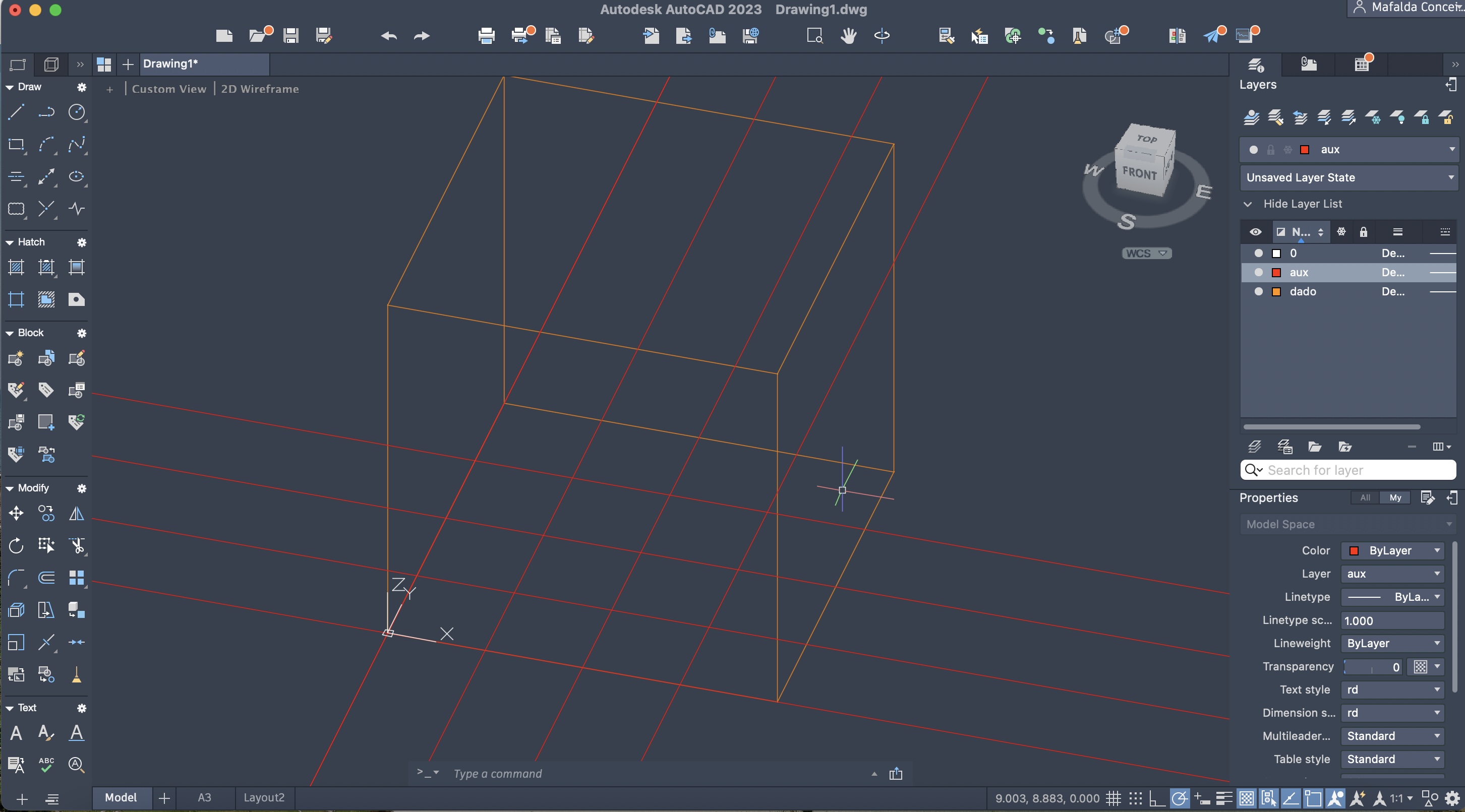

Criação de um cubo e de de uma grelha na base, a partir dos comandos: BOX, XLINE e OFFSET.

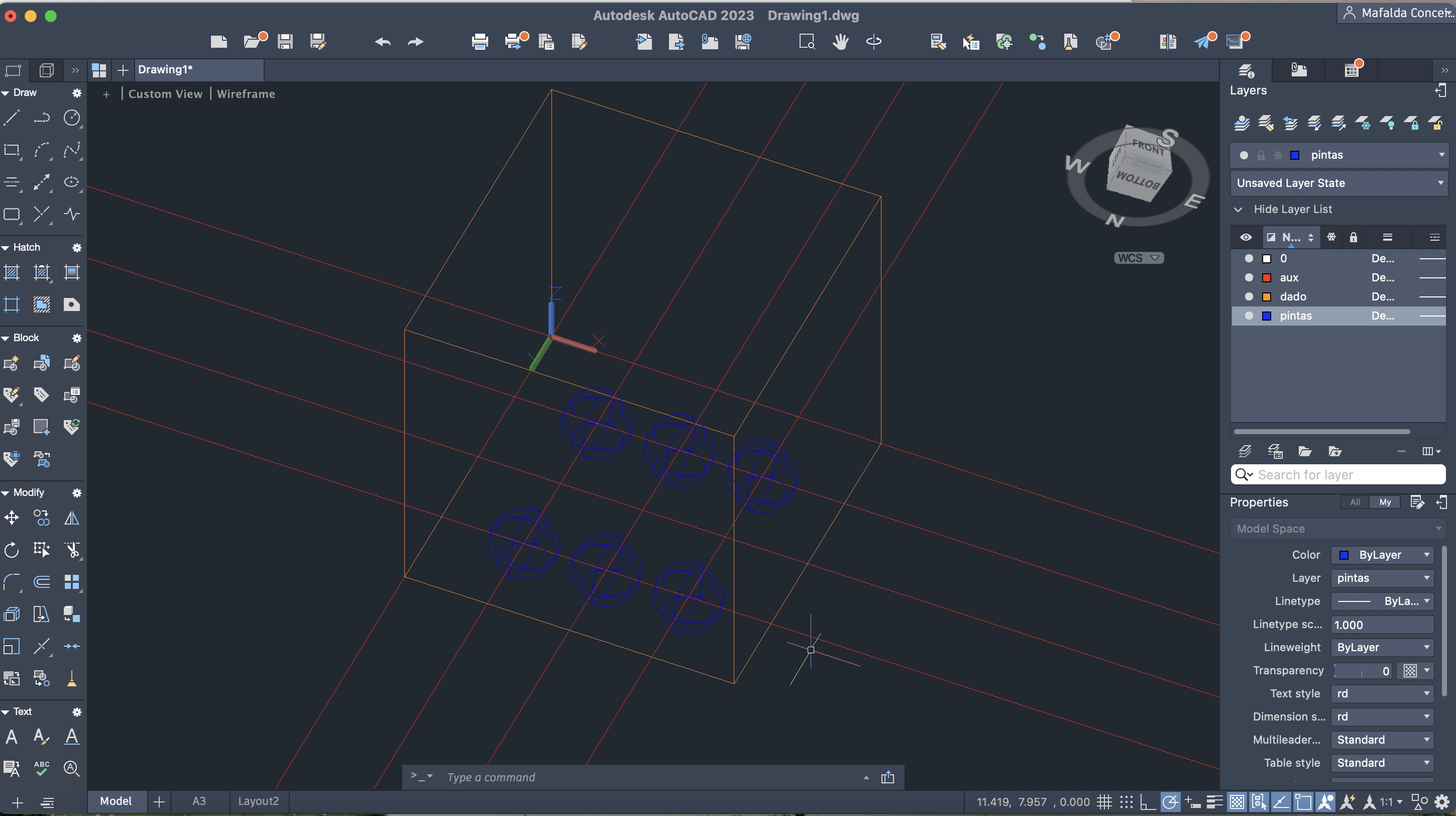

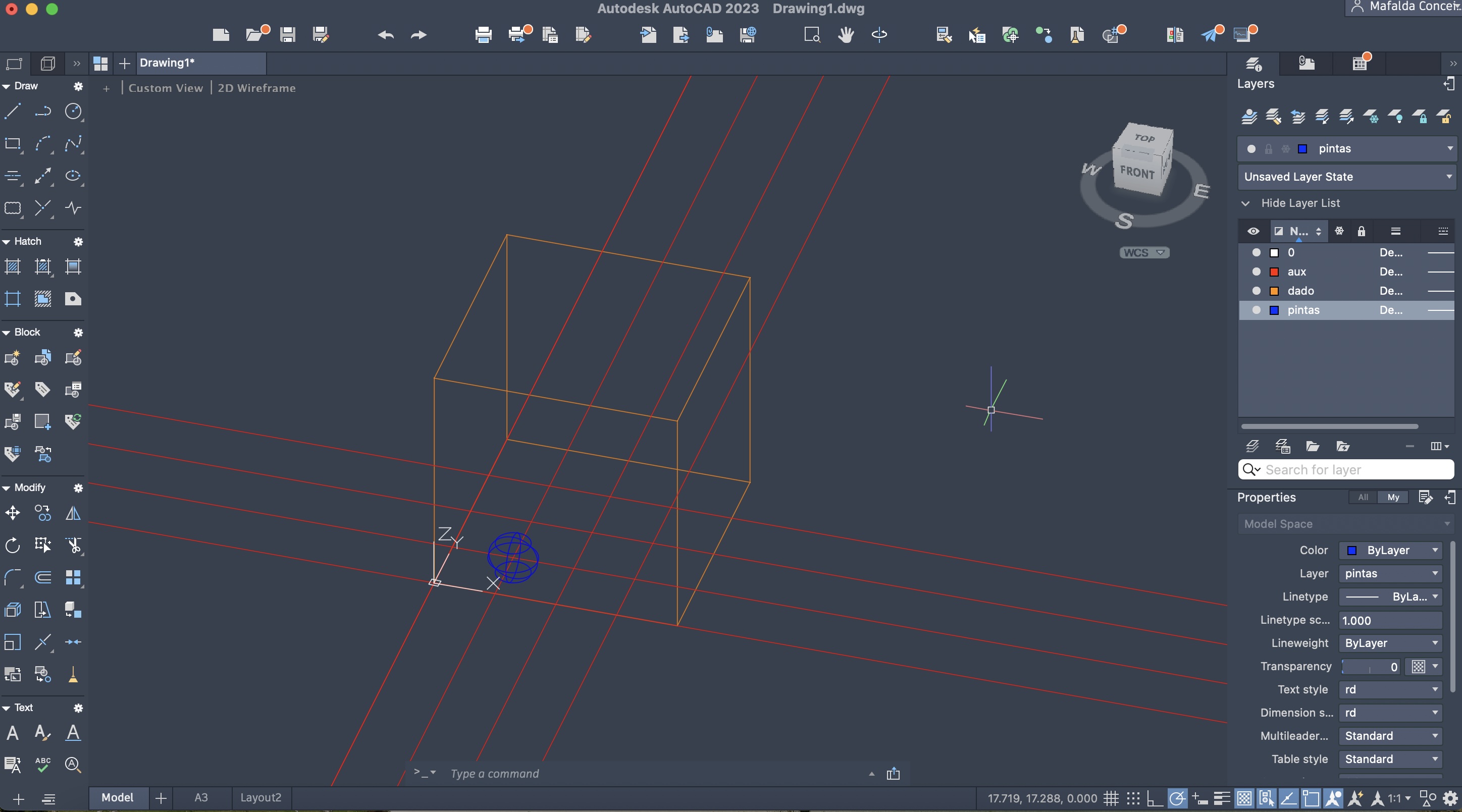

Criação da layer "pintas". Colocação de esferas na grelha da base, de forma a fazer o lado de um dado com seis pintas. Depois, cópia e colocação das mesmas nas outras faces do cubo, segundo a planificação de um dado, através dos comandos: SPHERE, COPY e ALIGN.

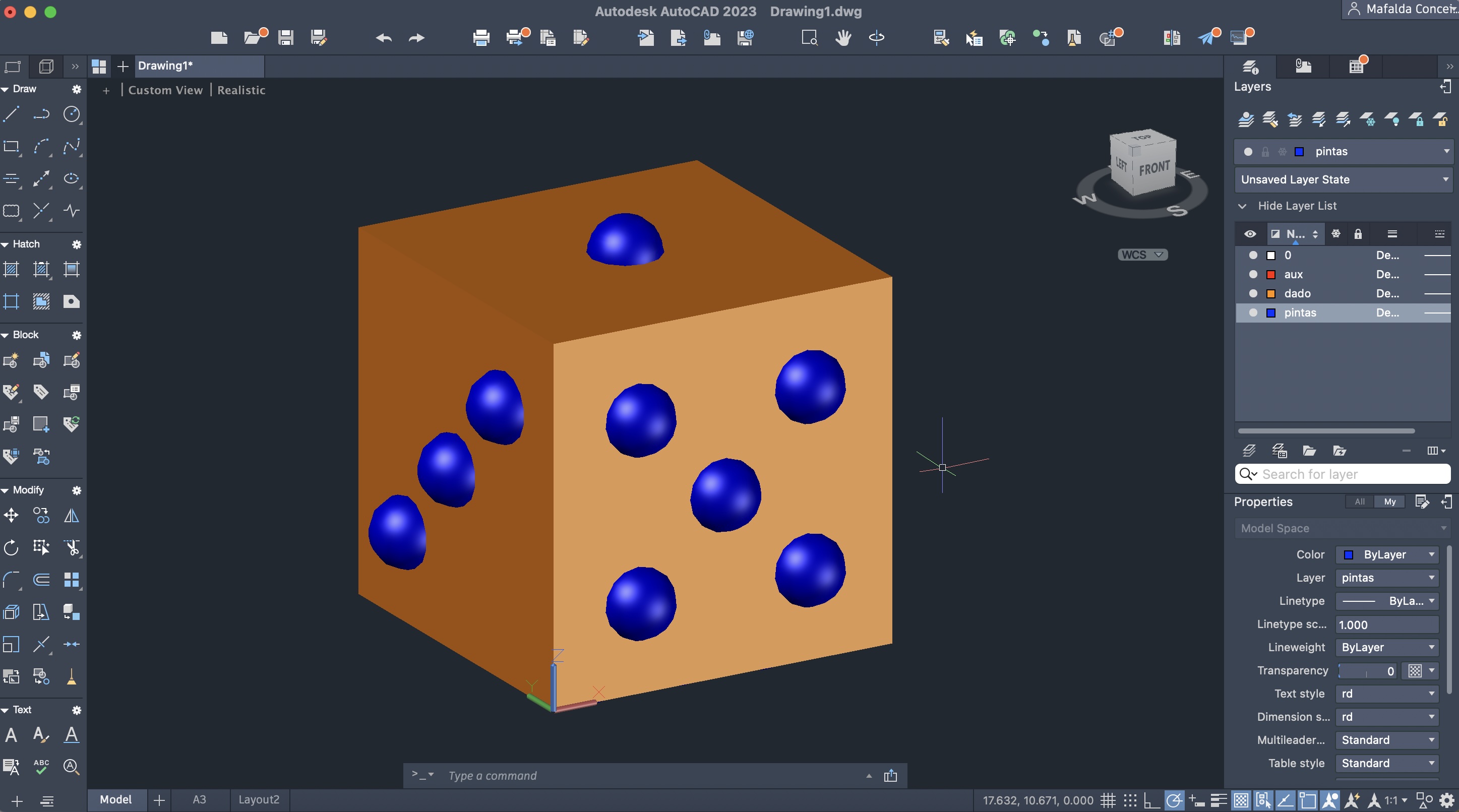

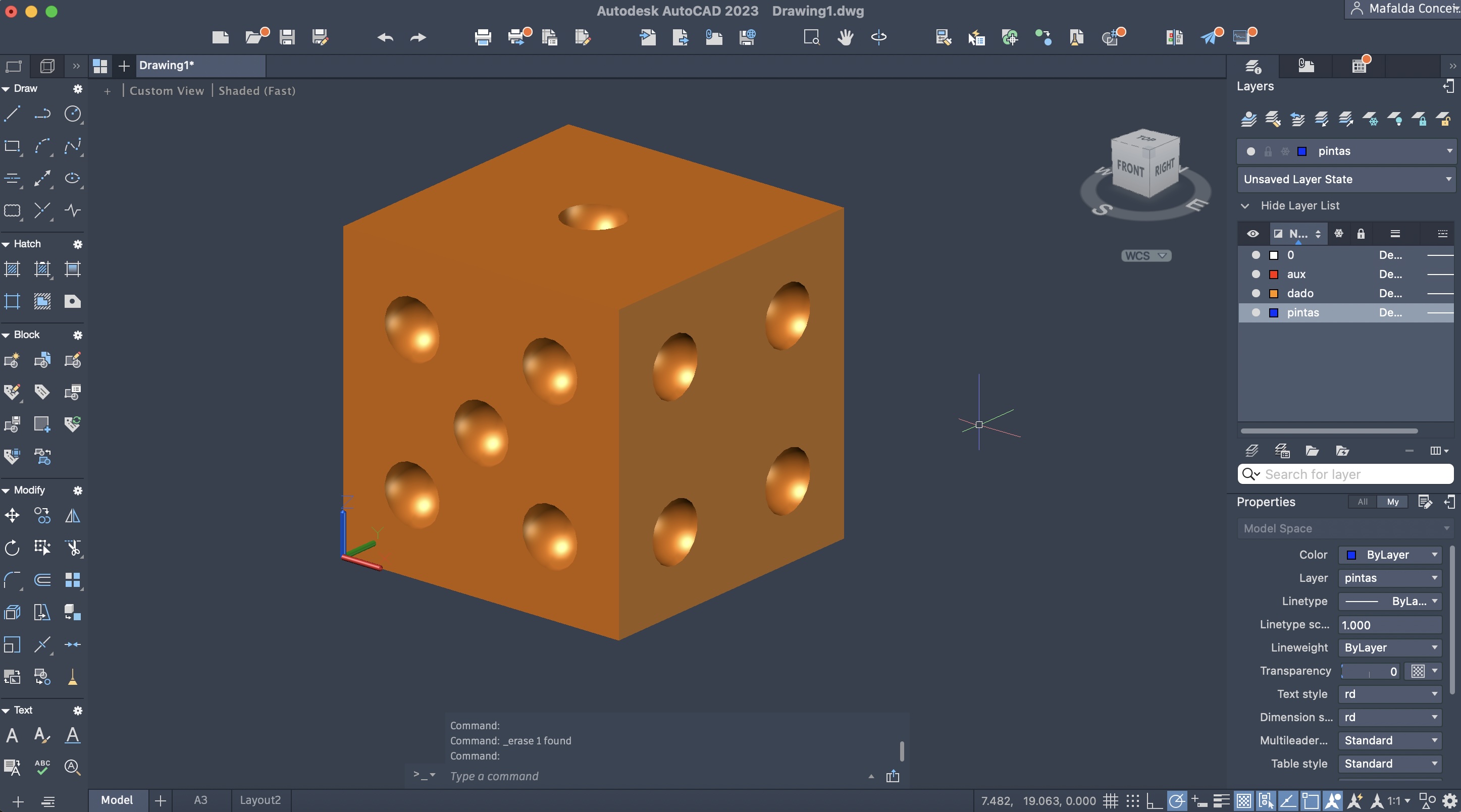

União de todas as esferas e extração das mesmas do cubo inicial, a partir dos comandos: UNION e SUBTRACT. E, por fim, arredondamento das arestas do dado, a partir do comando: FILLET.

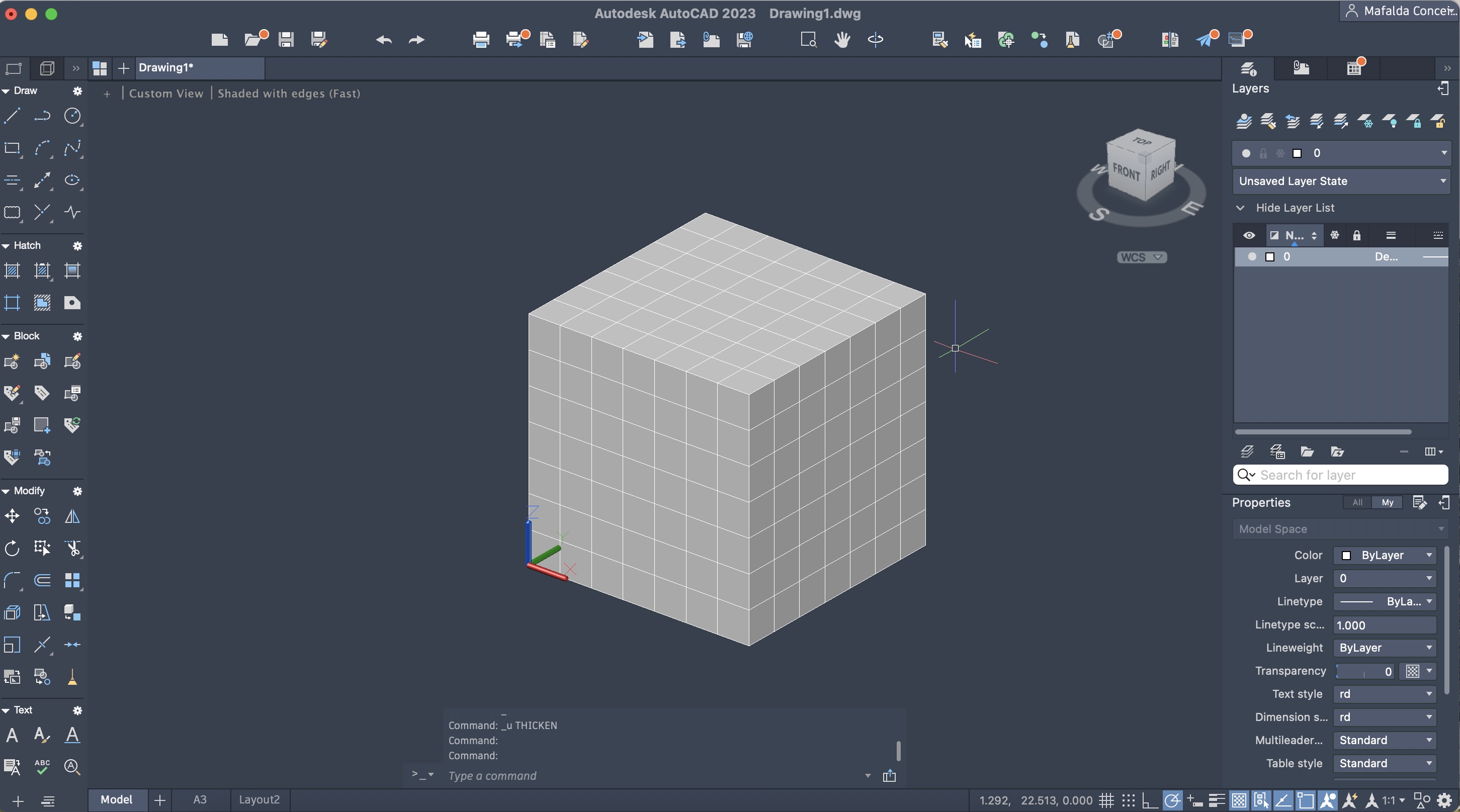

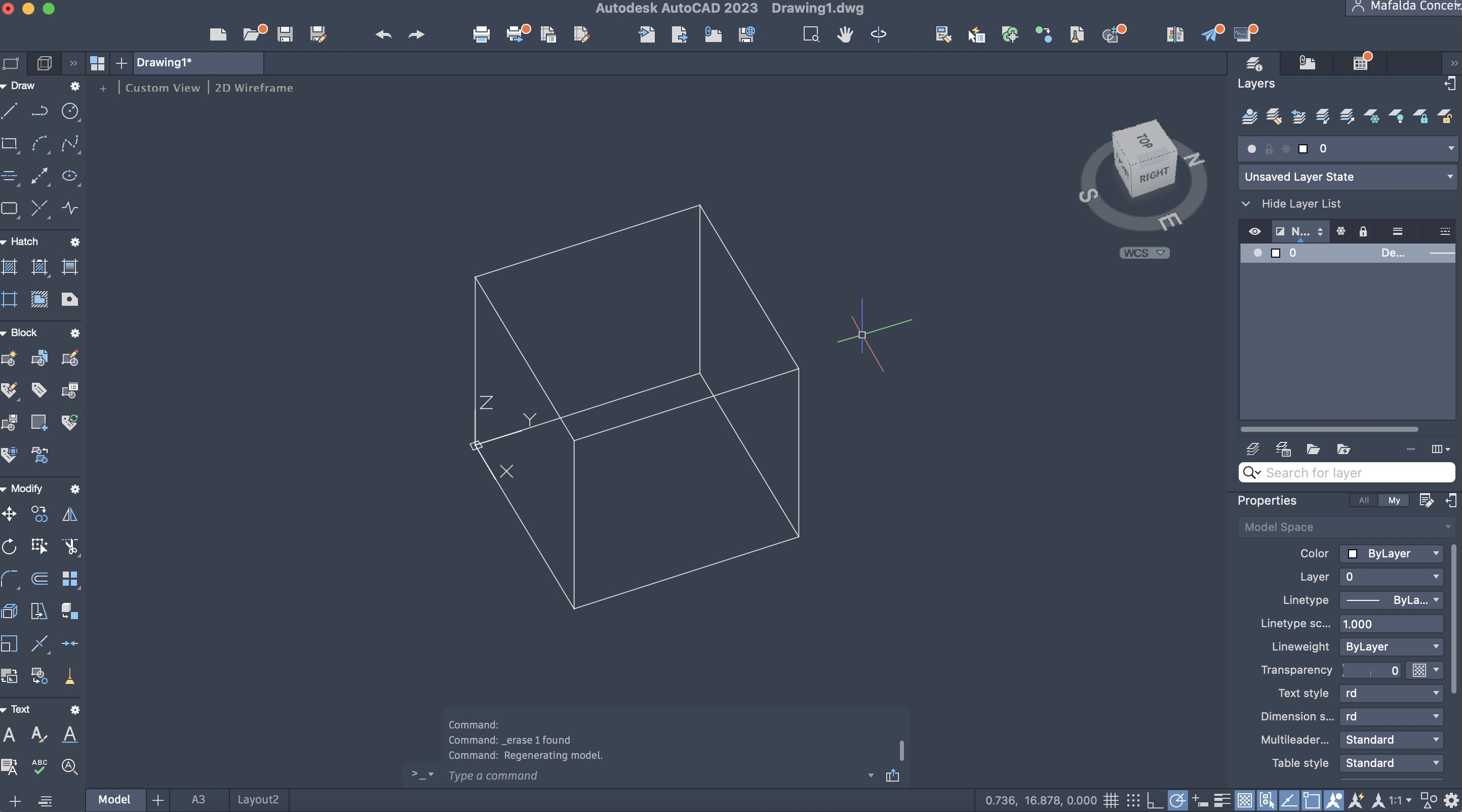

Explicação de como retirar espessura de um modelo, para a economização de material numa futura impressão 3D, num novo ficheiro AutoCAD.
Preparação de um T0 para a primeira utilização do 3ds MAX, num novo ficheiro AutoCAD.
Importação de um novo comando T0, através de: APPLOAD. Criação de layers, cada uma com uma cor associada ao seu conteúdo.

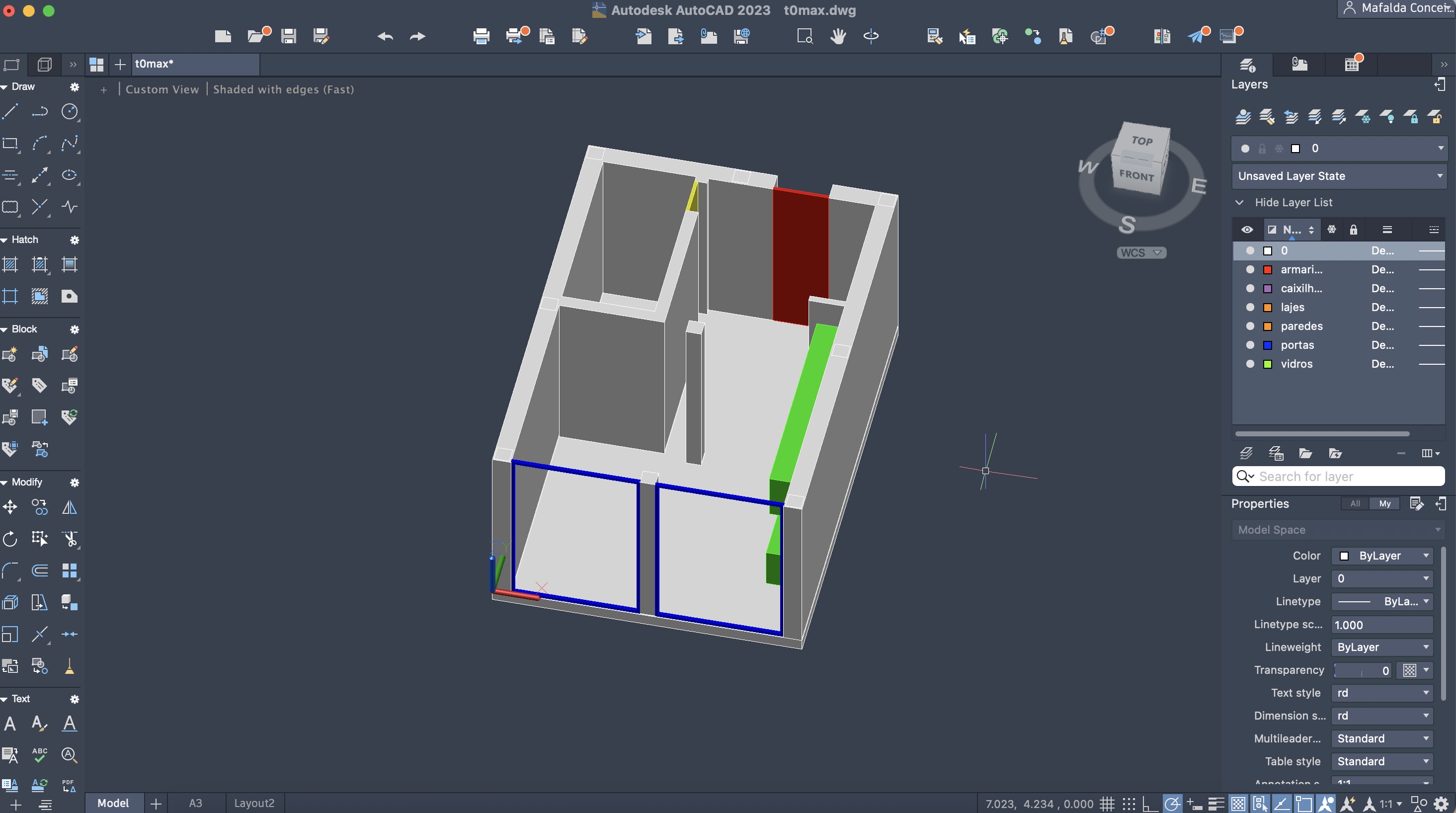

Mudança dos elementos para as suas layers e cores correspondentes. Depois, união das paredes e pilares, através do comando: UNION.

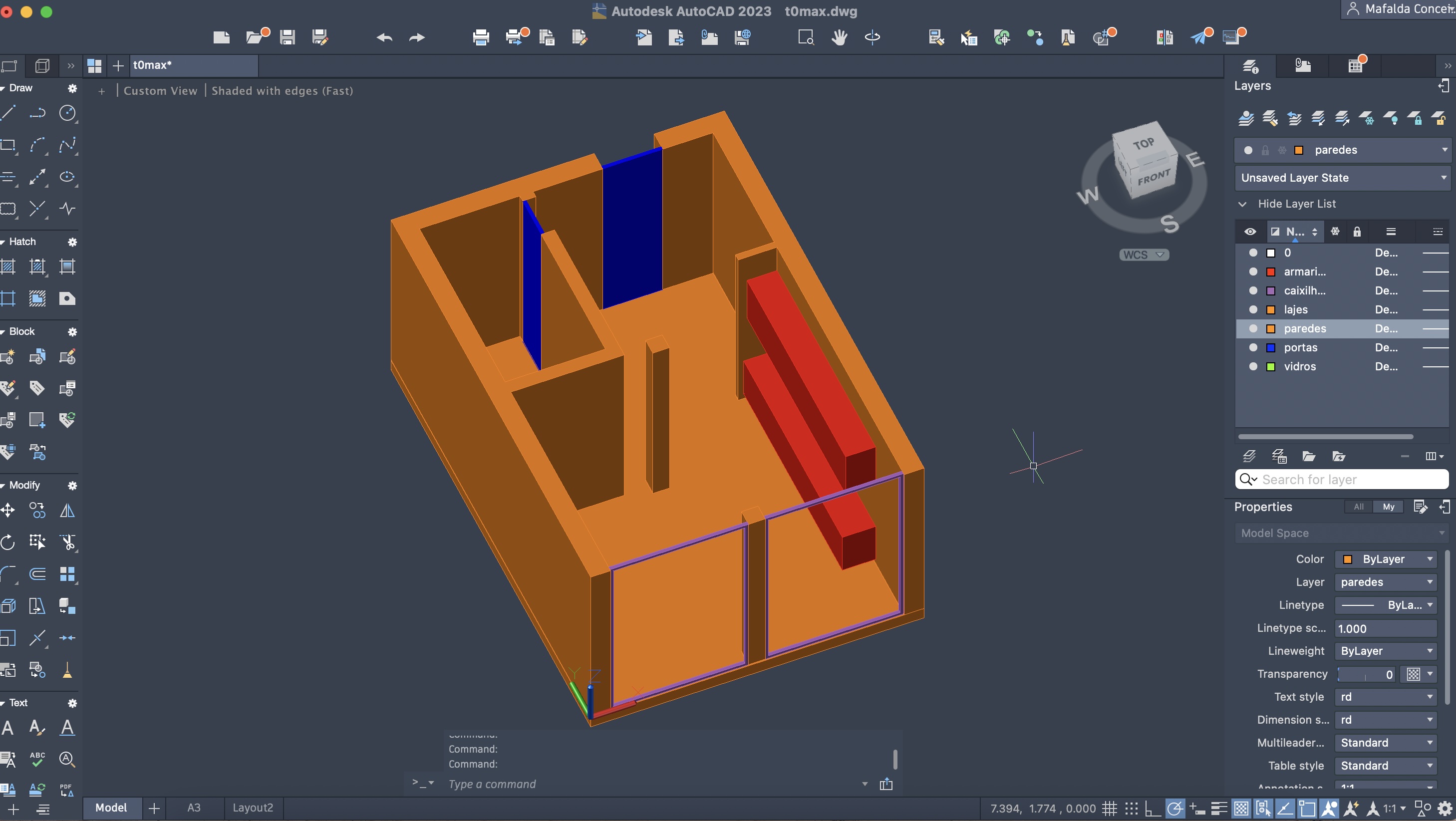

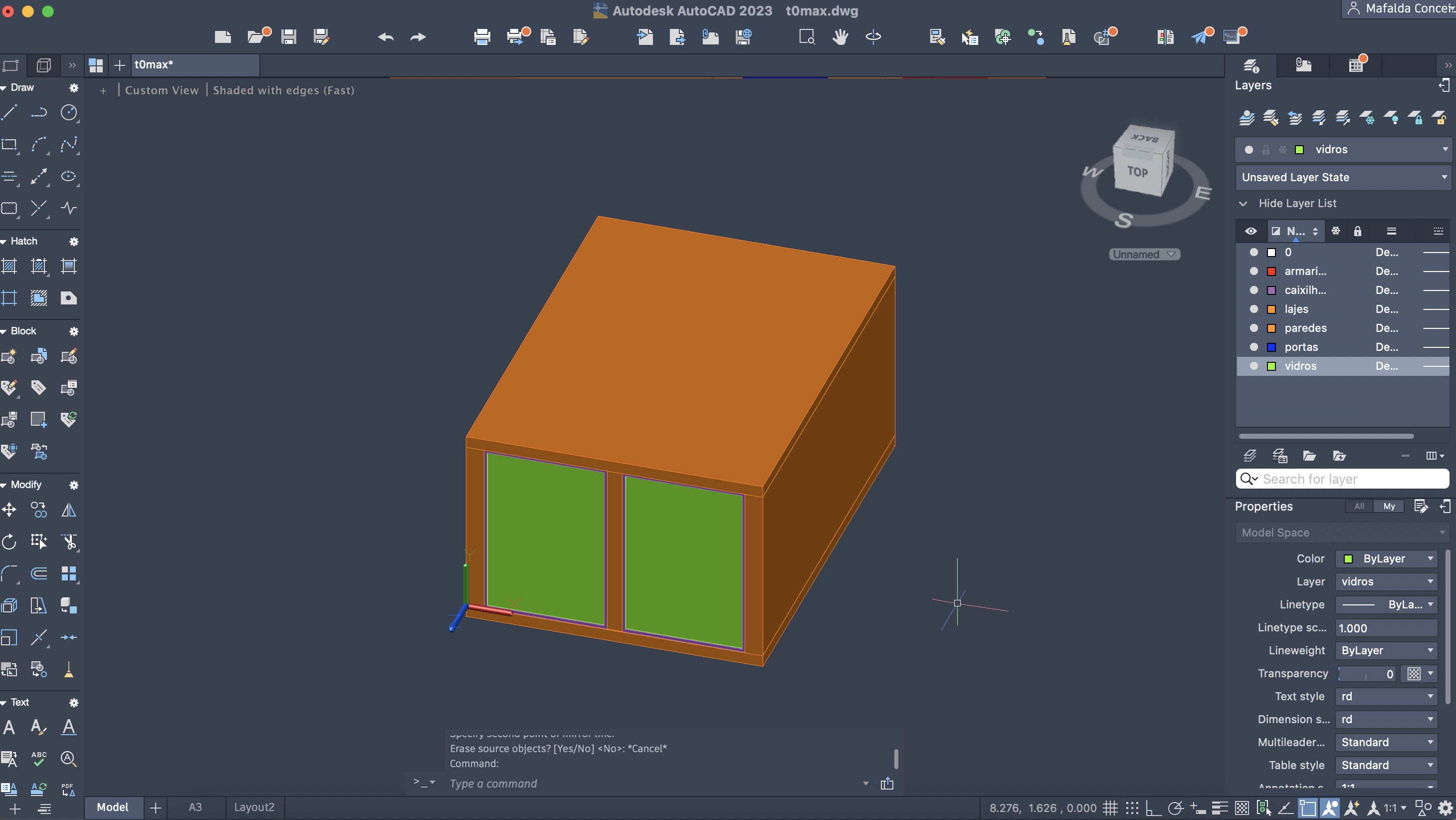

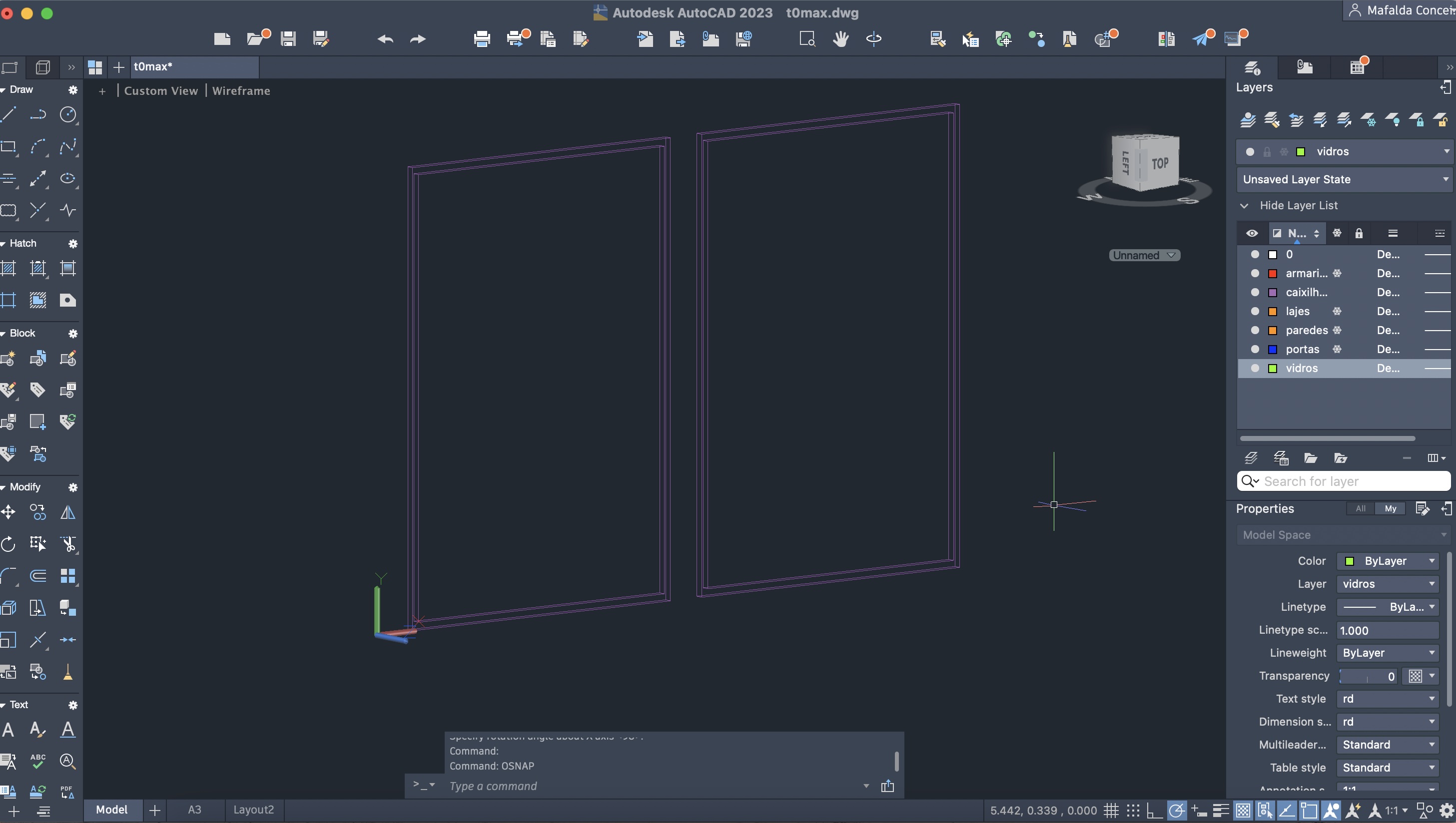

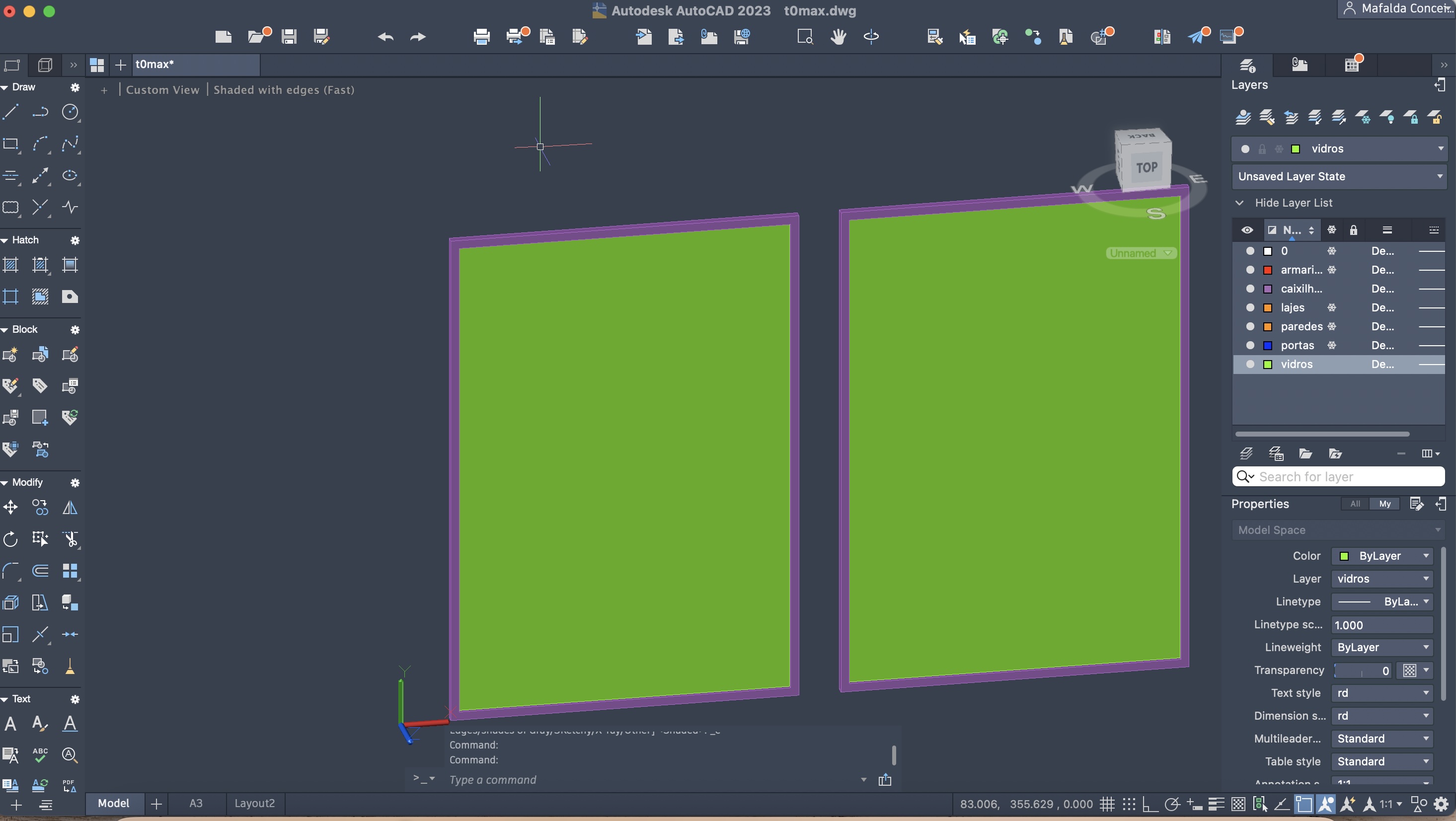

Criação dos vidros do T0, a partir dos comandos: UCS, RECTANGLE e REGION.

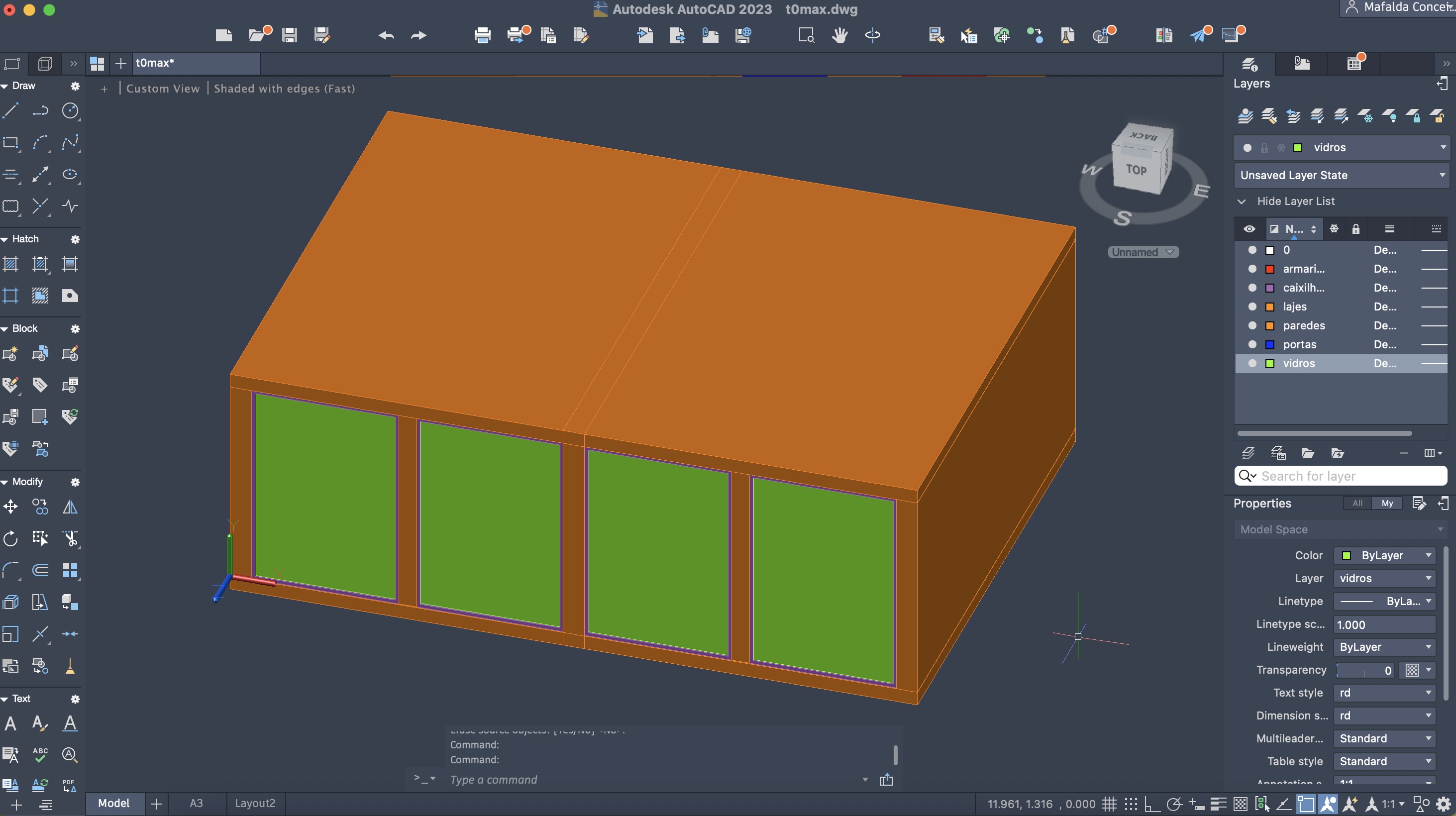

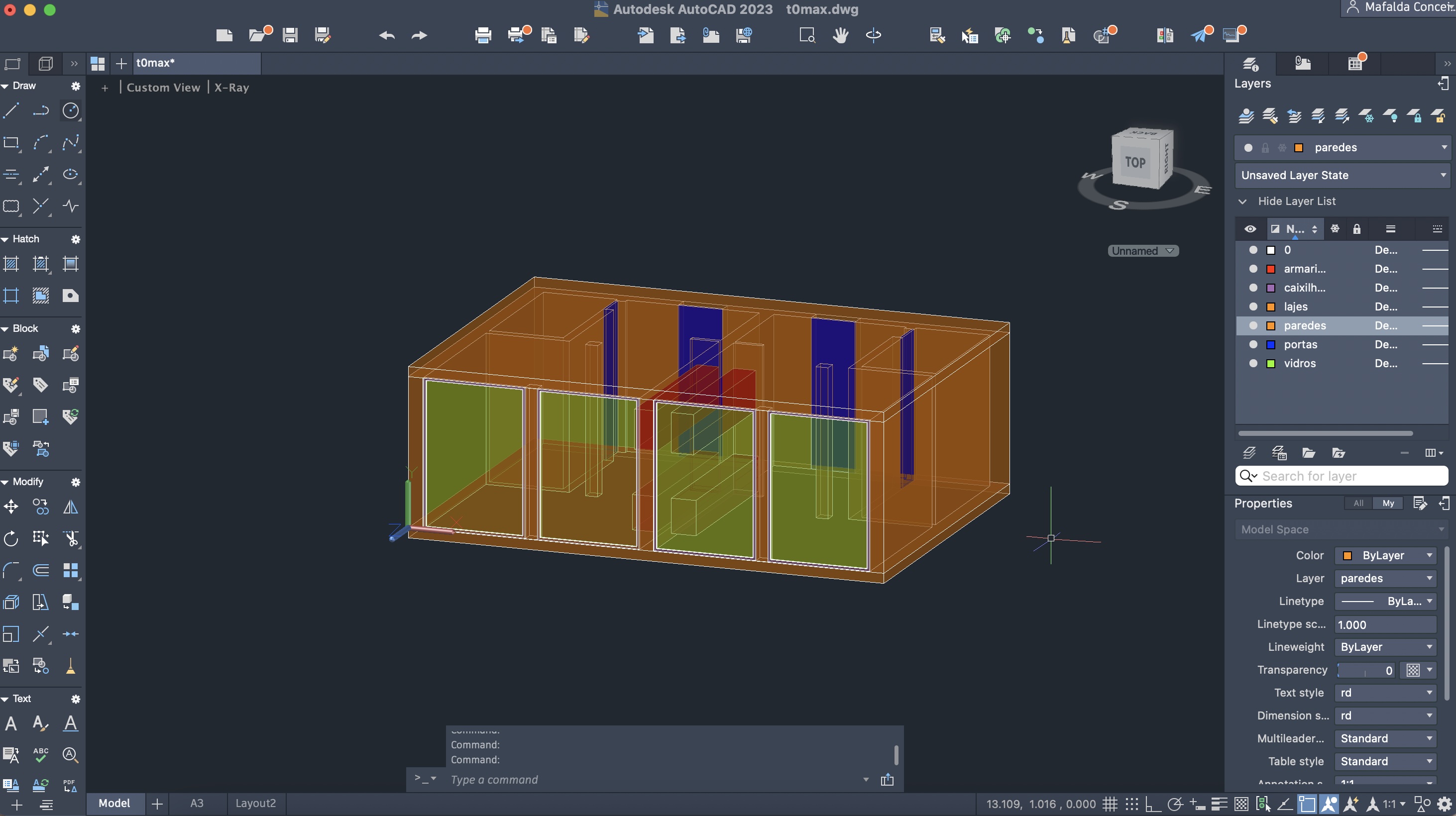

Criação de um teto, extensão do T0 para a direita e união das suas lajes e paredes, formando um único modelo, através dos comandos: COPY, MIRROR e UNION.
Introdução e formatção de um novo ficheiro 3ds MAX.
