Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Mafalda Conceição
Semana 03

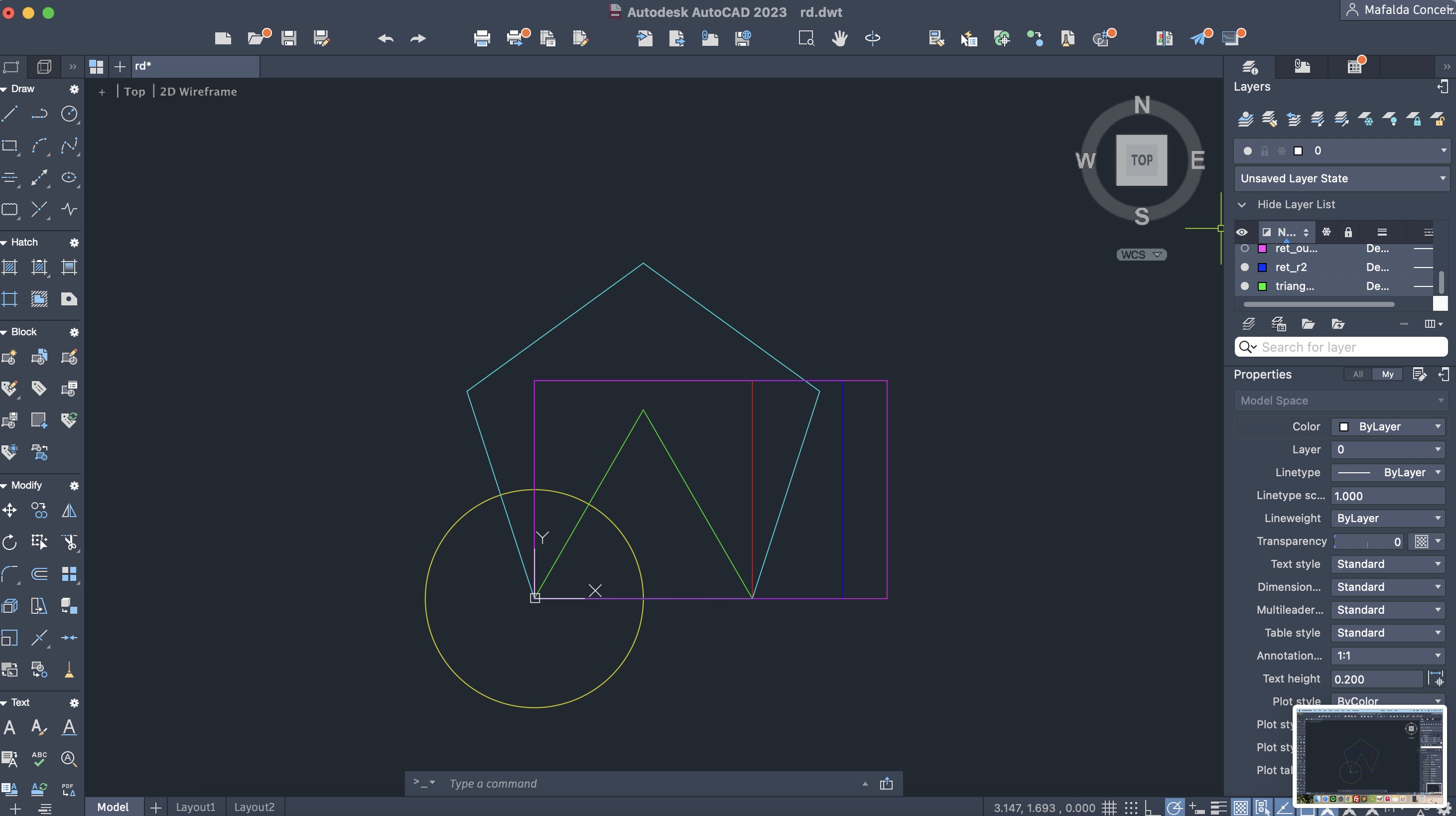

Criação de 6 polígonos em diferentes layers e com diferentes cores. Um quadrado (a vermelho), um círculo (a amarelo), um triângulo (a verde), um pentágono (a cyan), um retângulo R2 (a azul) e um retângulo com a regra de ouro (a magenta). Ficheiro posteriormente salvo no formato DWG.

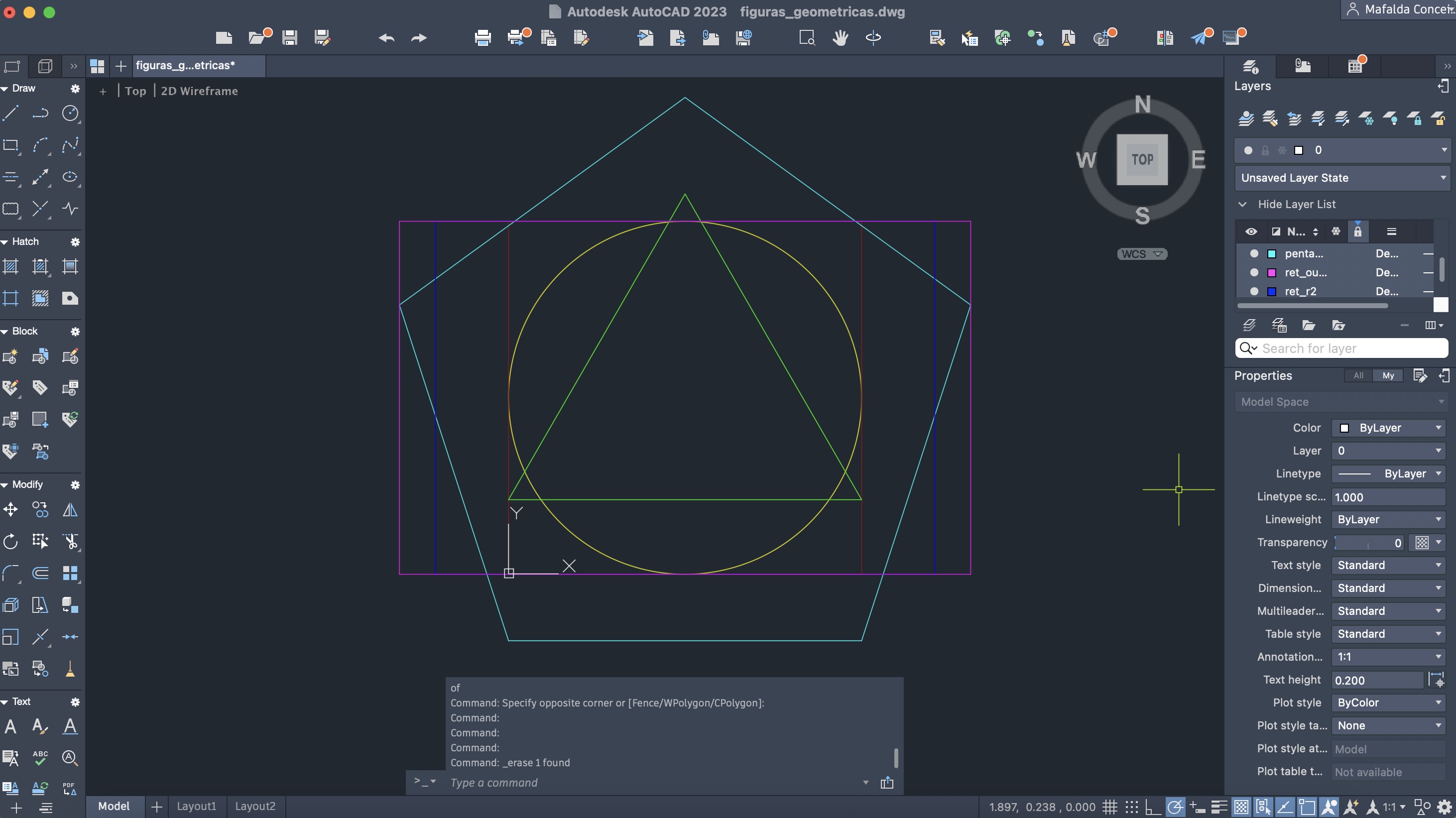

Reorganização das figuras geometricas, colocando os seus centros geometricos no ponto central do quadrado inicial.

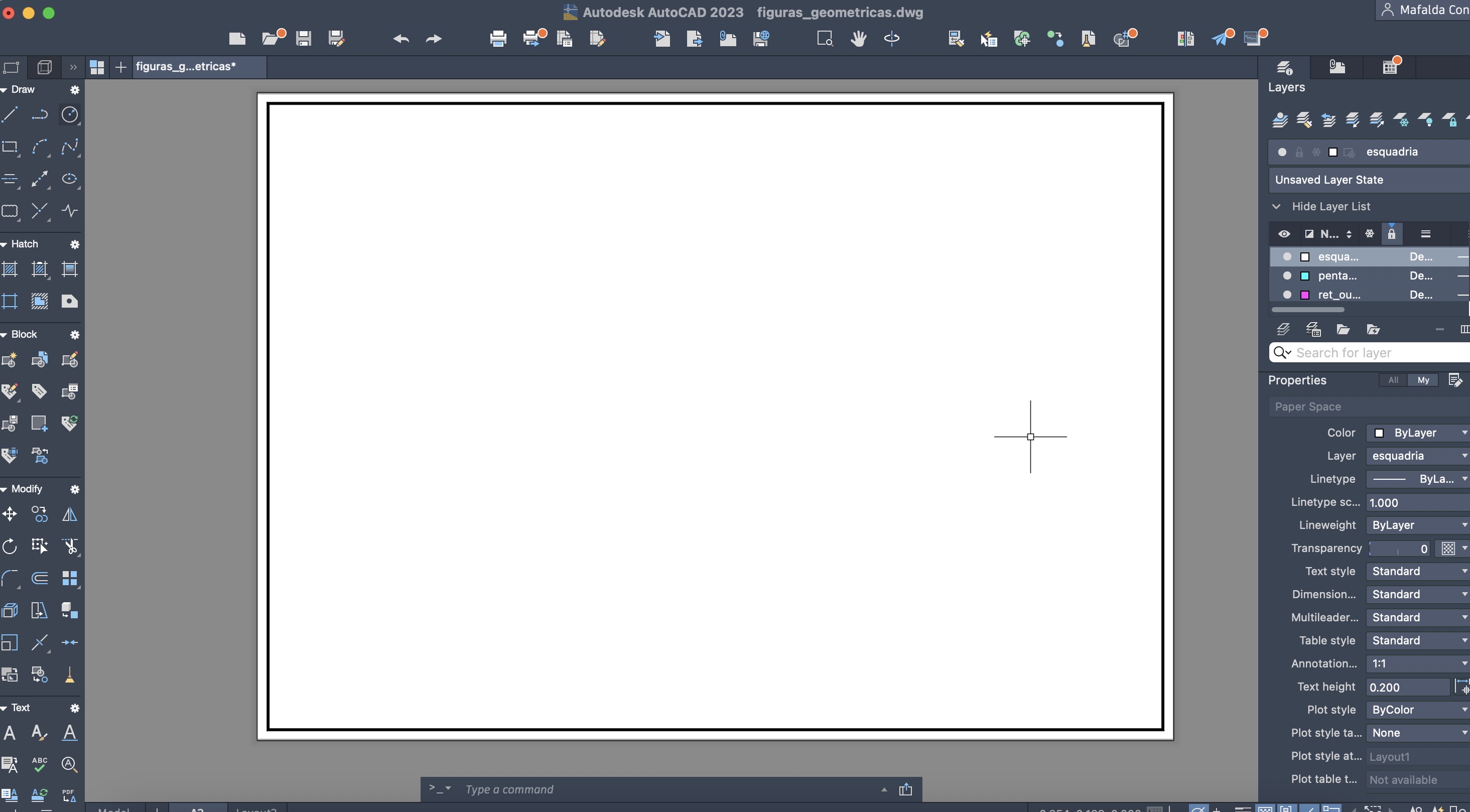

Configuração de um Layout (formato papel), semelhante ao A3, no AutoCAD:
- Colocado no formato pdf;
- Dimensão de uma folha A3 (420,00 x 297,00mm);
- Escala (1 unidade corresponde a 1000mm);
- Margens com 0 cm.
Criação de uma nova camada (esquadria).
