Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Sofia Cirne
Semana 07
ESCALAR PLANTAS
Guardamos uma cópia da planta 1:1000 CAD do site na nossa pasta
Criámos novas layers: auxiliar e folha

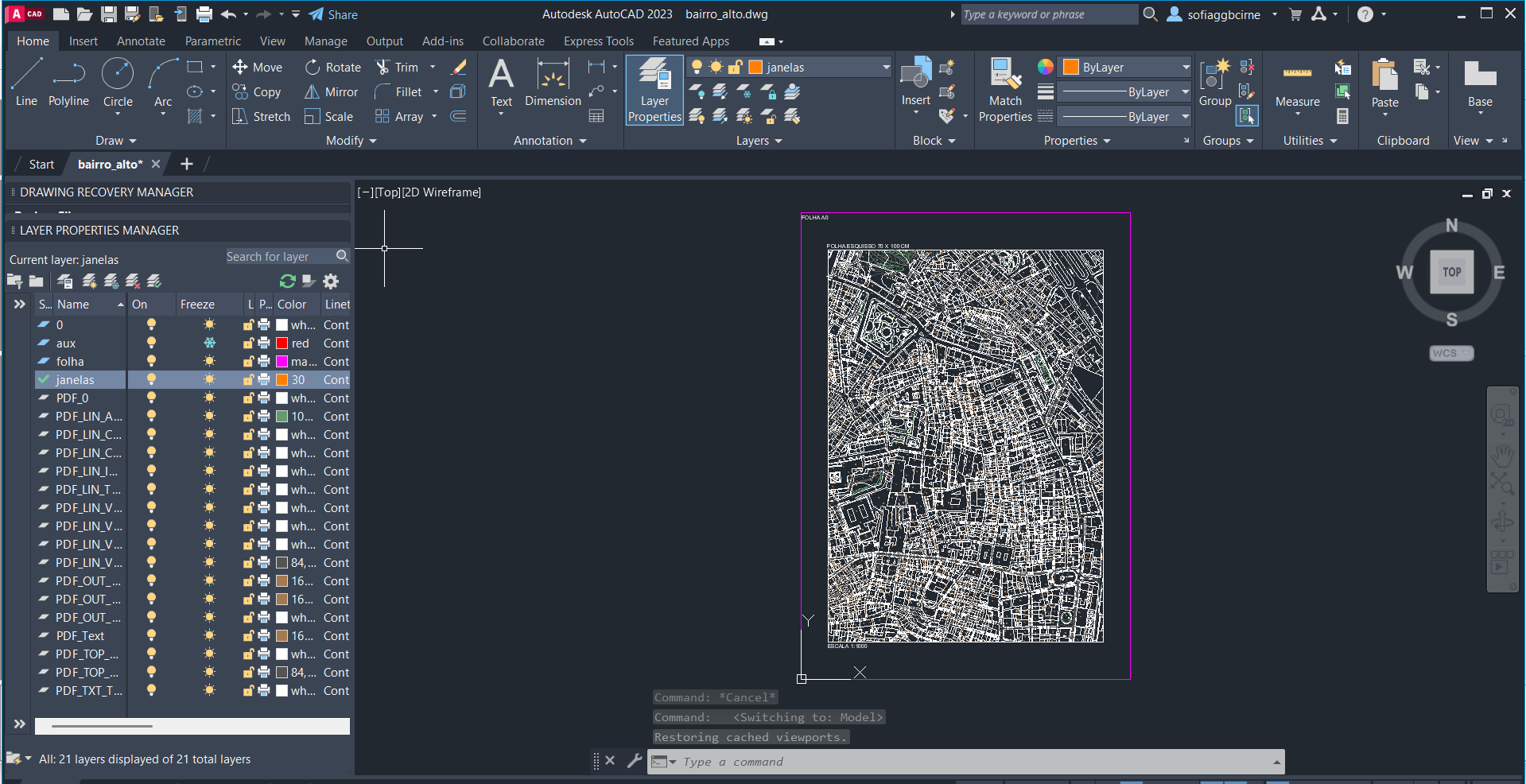

Com Import, importámos a planta para o AutoCAD. Em alternativa, pode-se também arrastar o ficheiro. Como o ficheiro que importámos, apesar de o indicar, não estava enquadrado numa folha A0, surgiu por isso a necessidade de criar com RECTANG um retângulo com tamanho de um A0.
Assim, com o comando SCALE, selecionamos 2 pontos da planta e, como ponto de destino, o canto superior direito do retângulo.

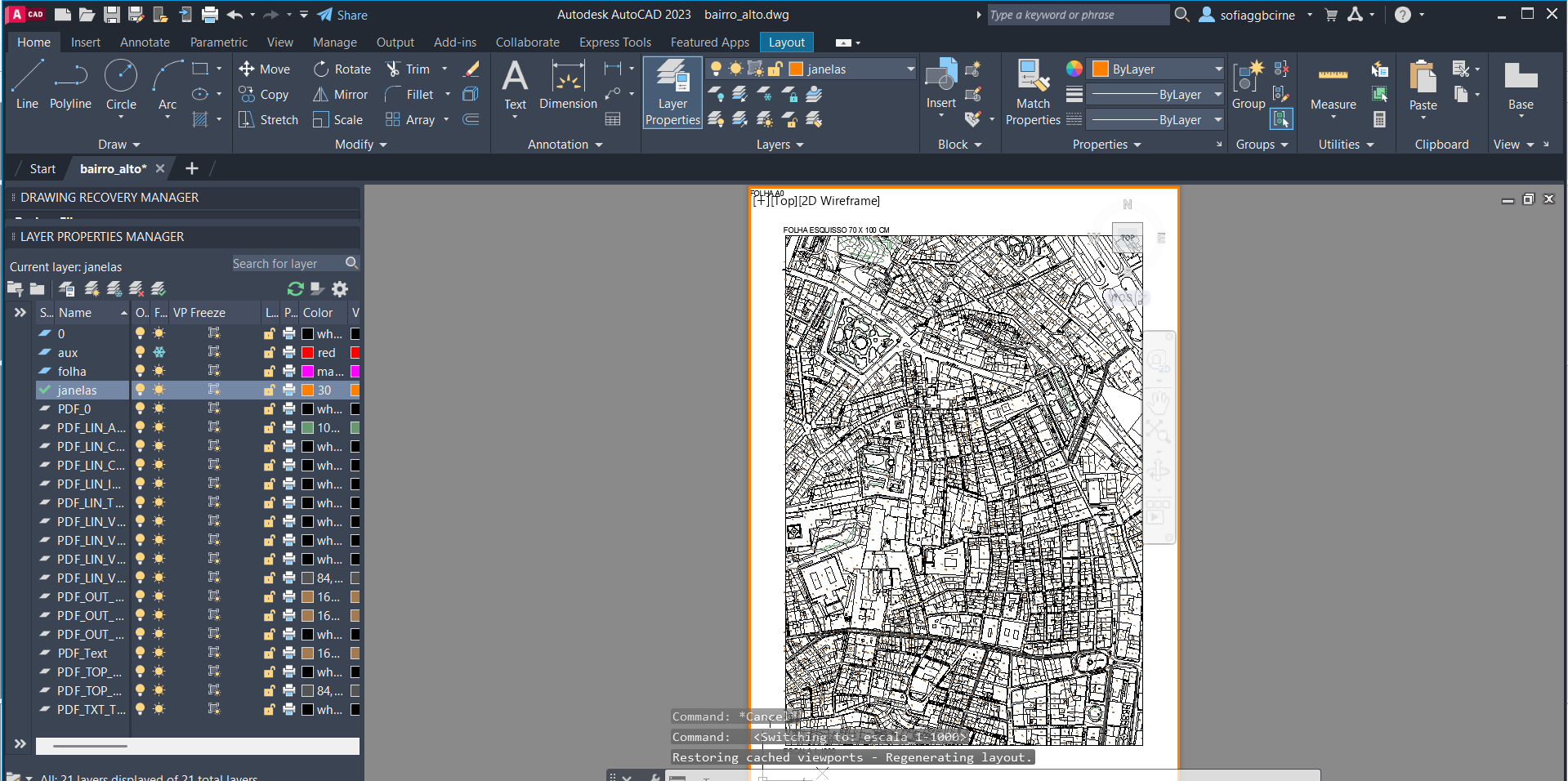

Com a planta já escalada, foram criados 2 novos layouts: 1/1000 e 1/100.

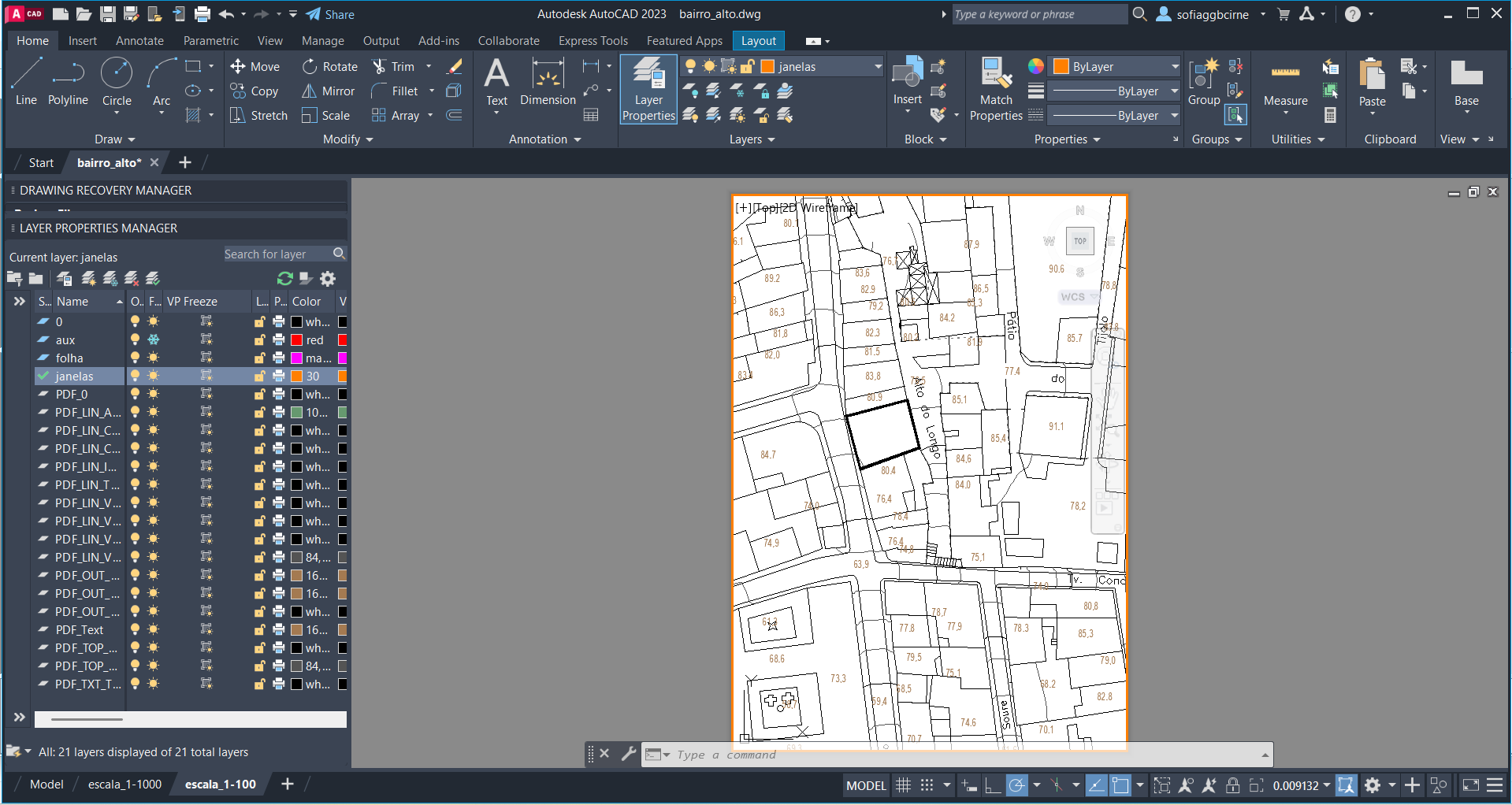

Por fim, foi criada uma janela em cada um dos layouts com o tamanho da folha A0 e, por fim, com ZOOM, seguido de 1/1000xp ou 1/100xp para os respetivos layouts.
RECRIAÇÃO DE UMA PARTE DA PLANTA E CORTES EM REPRESENTAÇÃO 3D
Importámos uma planta e cortes de Uhouse de Toyo Ito em formato jpeg para o AutoCAD.
Com os comandos XLINE, OFFSET e PLINE definimos as linhas que definem os limites das paredes, tanto em planta como em corte.

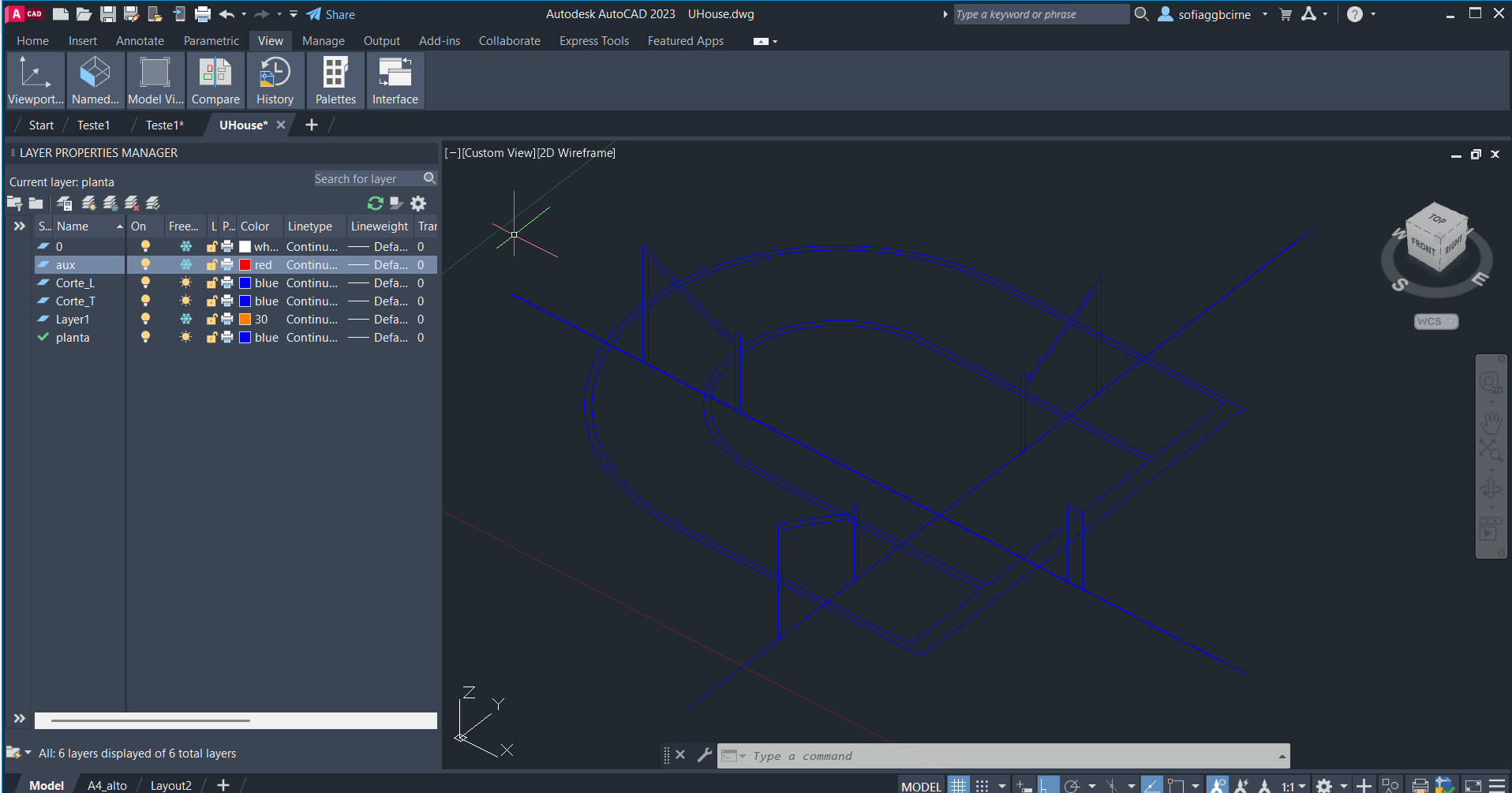

Congelámos todas as outras layers exceto as layers da parede e passámos para uma visualizaÇÃO 3D com ajuda do comando 3DORBIT.
Com o corte anteriormente definido, com MOVE, posicionámo-lo na extremidade correspondente na planta e, por fim, ROTATE para que ficasse a 90° com a planta.

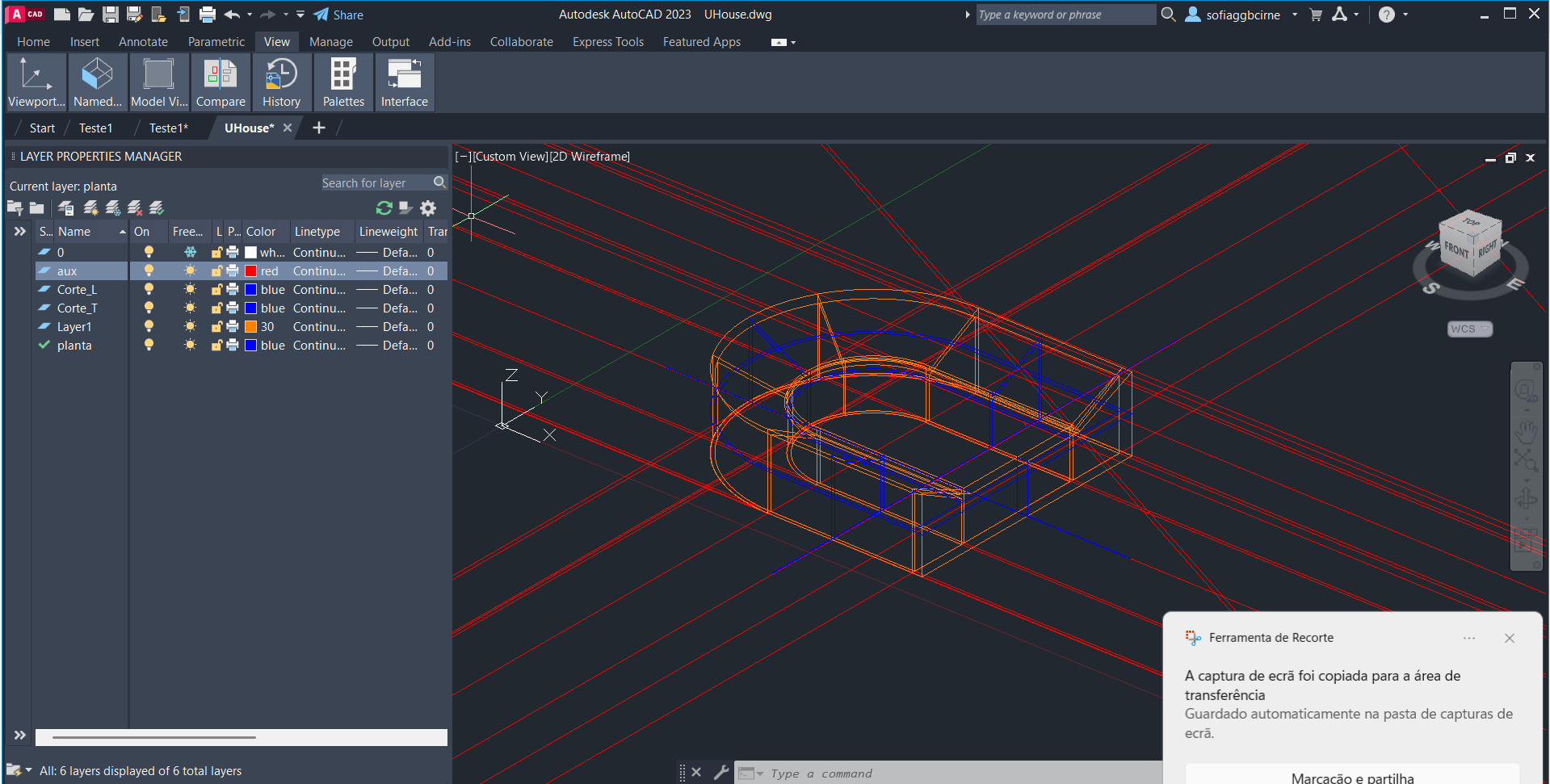

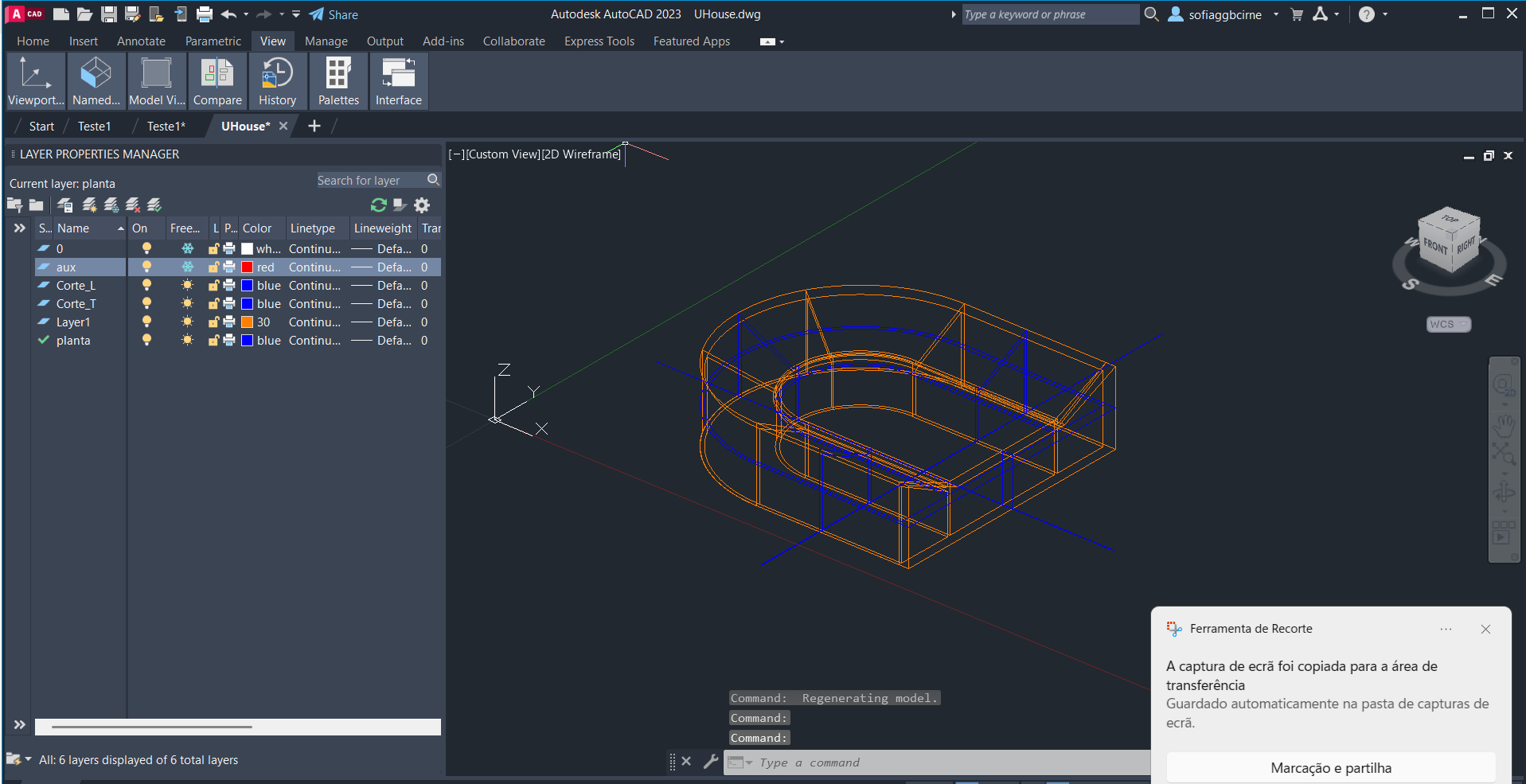

Com EXTRUDE, demos espessura à parede.
Por fim, usamos SECTION para fazer um corte longitudinal e outro transversal.
