Semana 06
Mestrado Integrado em Arquitetura
Representação Digital
Professor Luís Romão
2025/2026

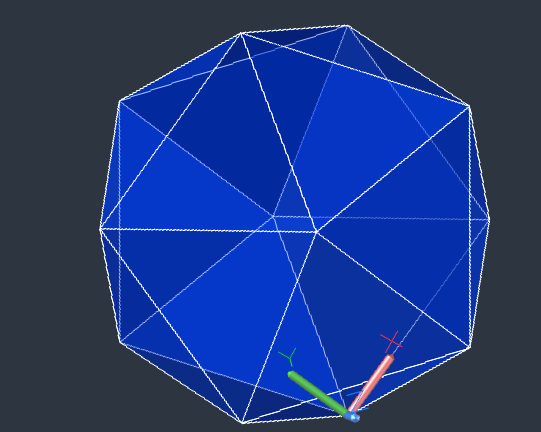

Concluiu-se a construção do icosaedro, recorrendo aos comandos UCS (selecionando 3 pontos), ERASE e SURFSCULPT.
De seguida, criou-se um novo ficheiro e iniciou-se o estudo das secções cónicas, através da criação de 5 novas camadas (LAYERS): conicas, parábola, elipse, circulo e hiperbola.

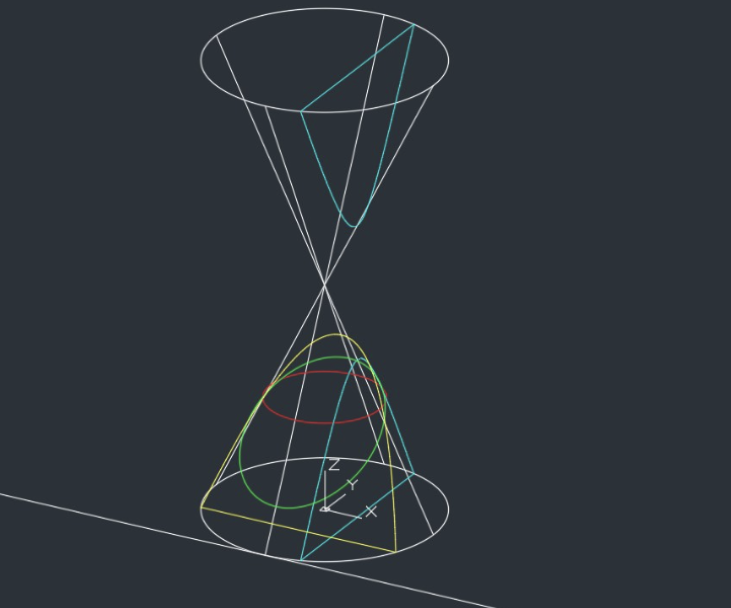

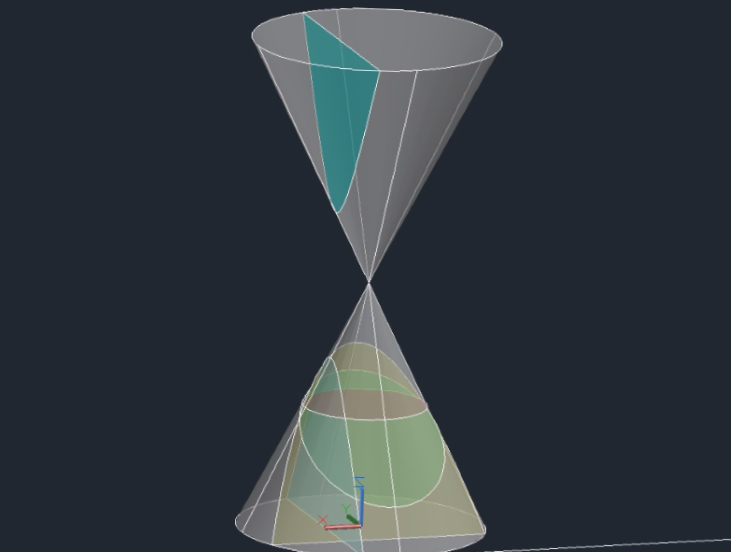

Prosseguiu-se com a construção de dois cones, utilizando o comando CONE, alternando as vistas com VPOINT e variando entre os estilos visuais 2D Wireframe e Shaded with Edges. O comando SECTION foi aplicado para efetuar cortes nos cones e obter as diferentes curvas resultantes.

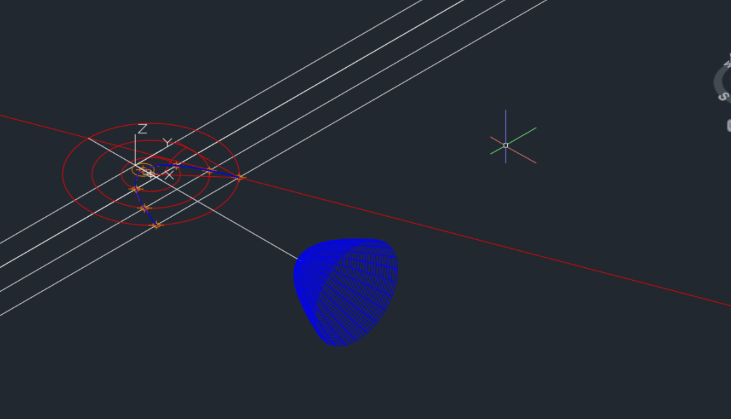

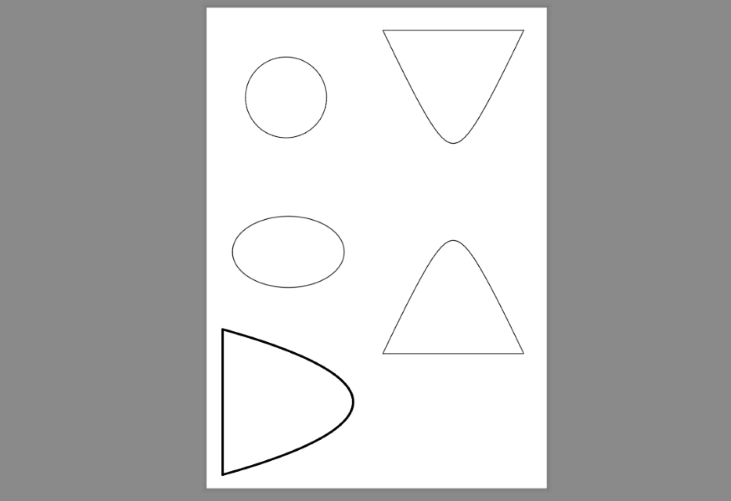

Com o apoio dos comandos OSNAP (quadrant, node), XLINE, UCS, LAYER e ERASE, definiram-se os planos de corte, ajustaram-se as posições e eliminaram-se as linhas auxiliares. Foram ainda utilizados os comandos PAGESETUP, MVIEW, PLAN, VPFREEZE e COPY para preparar o layout e controlar a visibilidade dos objetos nas janelas de impressão. Criaram-se também legendas com os nomes e alturas das secções, recorrendo às ferramentas DIMSTYLE e DIM.
