Mestrado Integrado em Arquitetura - Turma 2ºC
Sistemas de Representação Digital em Arquitetura
Professor Luís Romão
2025/2026
Alice Costa
Semana 06
Aula 13 : 21 outubro
Introdução do uso de plantas no AutoCAD:
- Redimensionamento da planta em estudo;

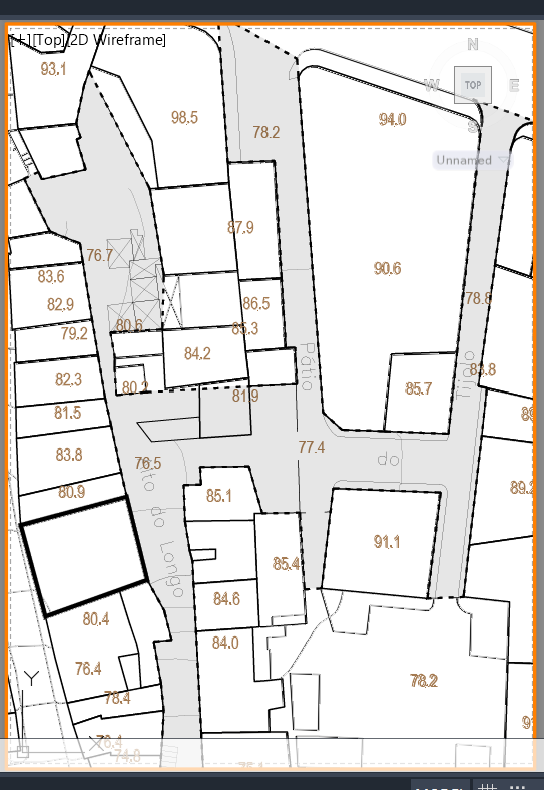

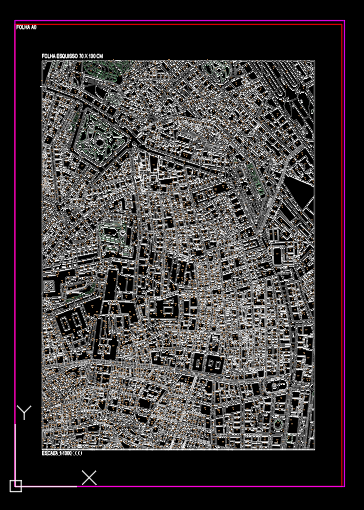

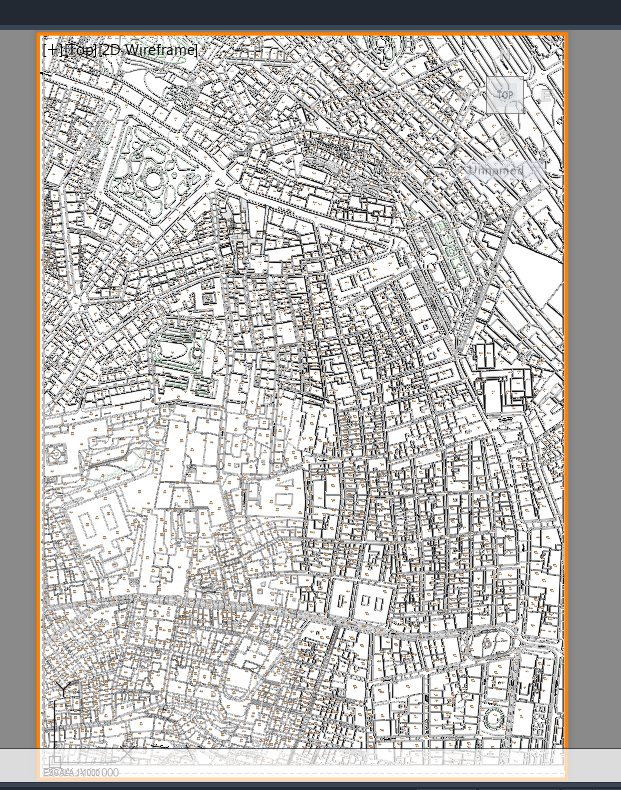

- Alteração da folha de layout para o tamanho A0 e dimensionamento da planta para duas escalas em estudo, neste caso escala 1:1000 e escala 1.100;
Início do estudo da planta e cortes da Toyo Ito House, em Tóquio:

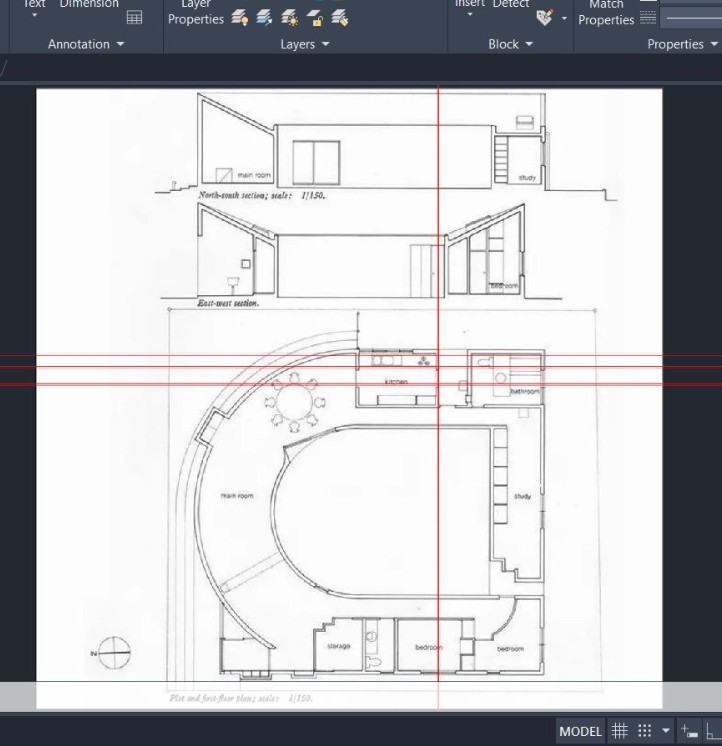

-Introdução da planta numa nova página do AutoCAD e dimensionamento de algumas formas da nova planta em estudo;
Aula 14 : 23 outubro
Continuação da aula anterior:
- Adição de uma escala de modo a que as medidas coincidam com a realidade;
- Alteração da folha de layout para o tamanho A4.

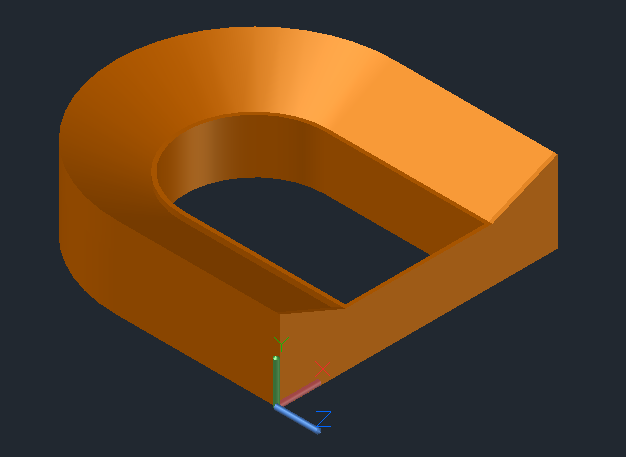

Introdução ao plano tridimensional (Planta 3D):

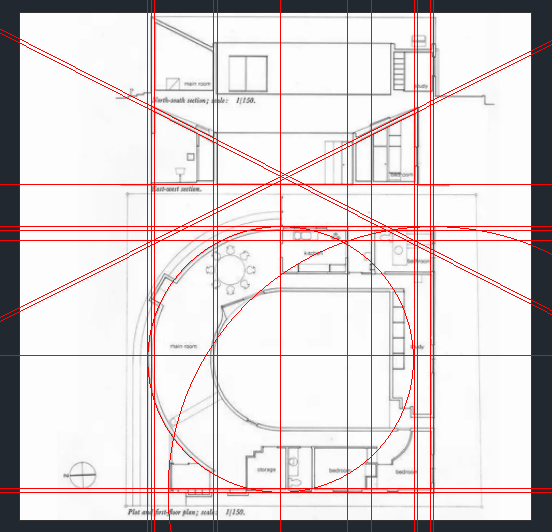

- Uso de linhas auxiliares para atingir uma volumetria;

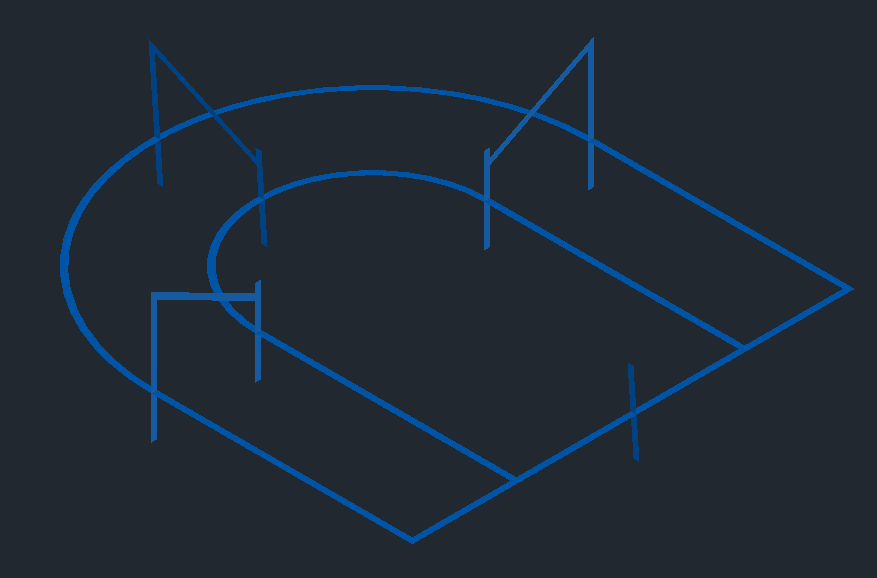

- Criação de uma nova "planta" e de novos cortes, longitudinal e transversal.
