Mestrado Integrado em Arquitetura 2°C
Representação Digital
Professor Luís Romão
2025/2026
Adriana Ataíde
Semana 12

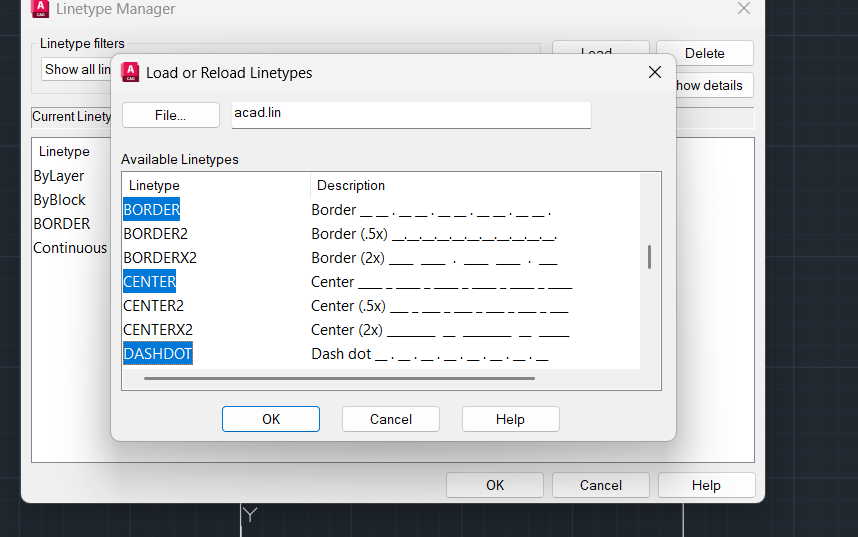

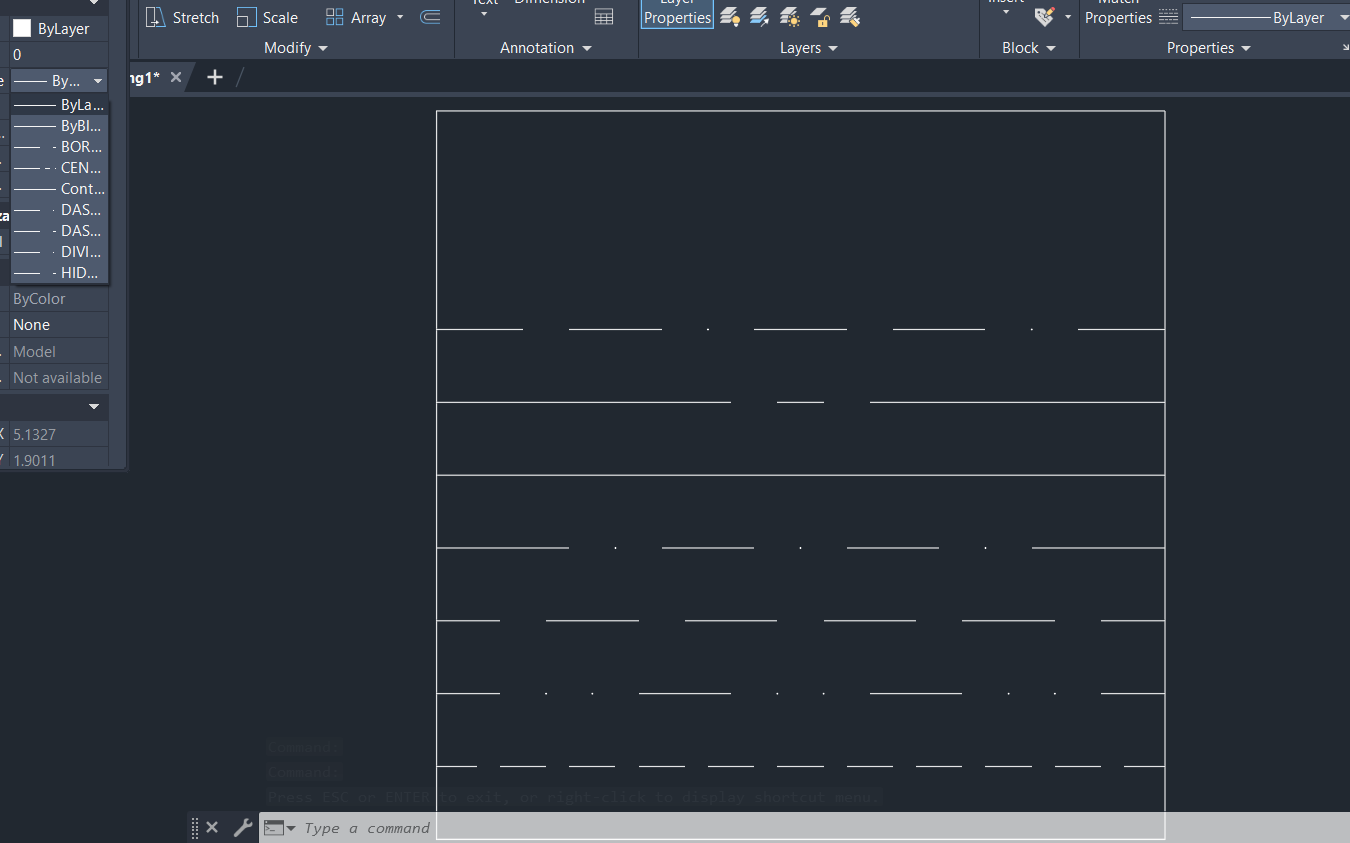

-AUTOCAD - LINHAS
Representação de diferentes "tipologias" de linhas, através do comando LINETYPE (no qual fez se a seleção das linetypes
BORDER,CENTER,DASHSOT,DIVIDE e HIDDEN) e do comando LTSCALE (ferramenta que controla a escala global dos tipos de linha no desenho).

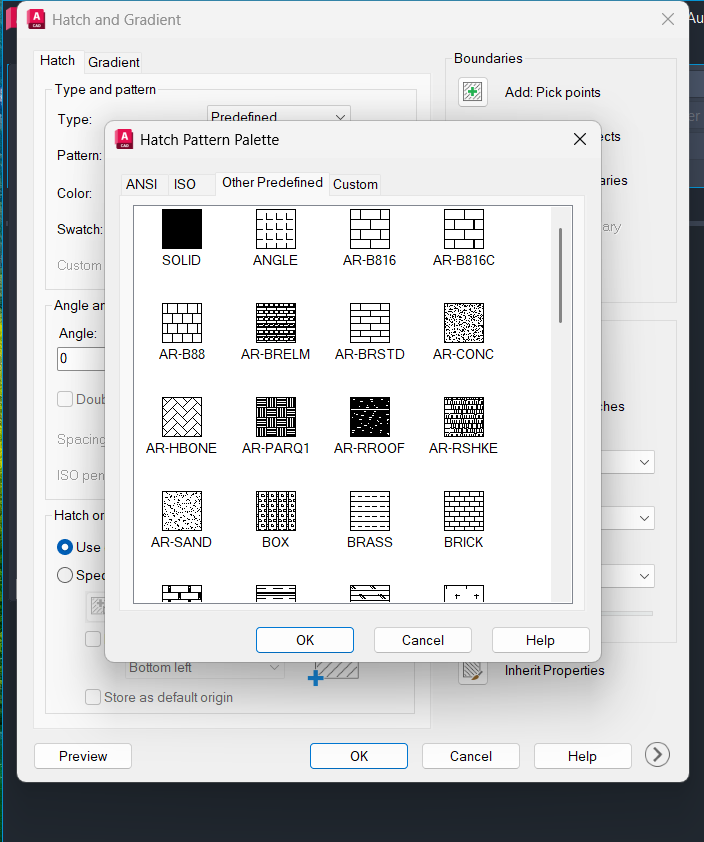

-PREENCHIMENTO DE FORMAS
Uso do comando HATCH (ferramenta usada para preencher uma área fechada com uma textura ou cor sólida)
como estudo de implantação de preenchimentos.

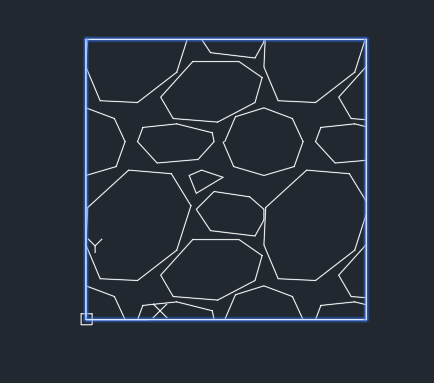

-TEXTURA

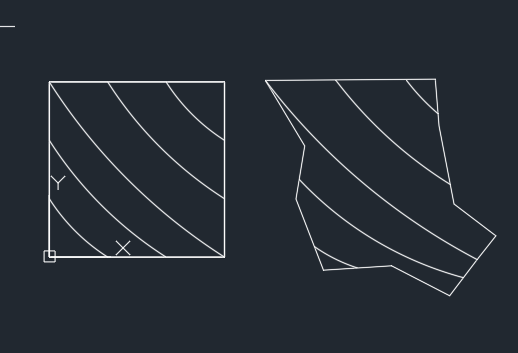

Introdução, no Autocad, de um novo preenchimento, com diferentes textura e pad˜es sob diferentes formas.
Para este efeito, e sendo o ficheiro em formato LSP, usou-se o comando "MAD" para dar forma aos comandos pré-defenidos.

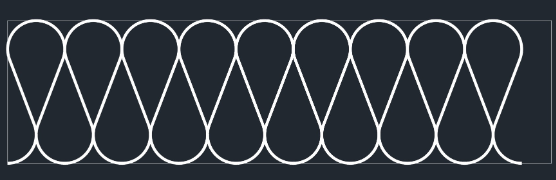

Introdução, no Autocad, de um novo preenchimento, denominado "ISOFINAL".
-SIMBOLOGIA
Introdução, no Autocad, de um ficheiro LSP, que servirá como ícone de indicação do norte.
Para este efeito, usou-se o comando "NORTE" para dar forma aos comandos pré-defenidos.

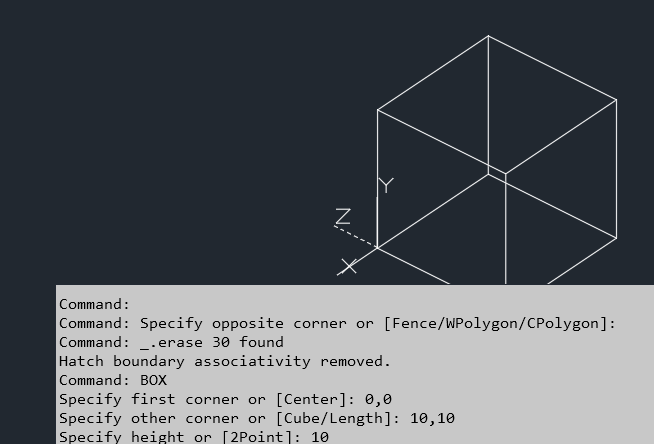

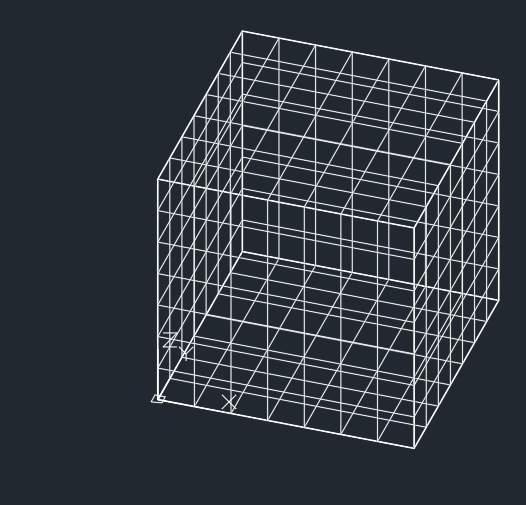

Resolução de um cubo.

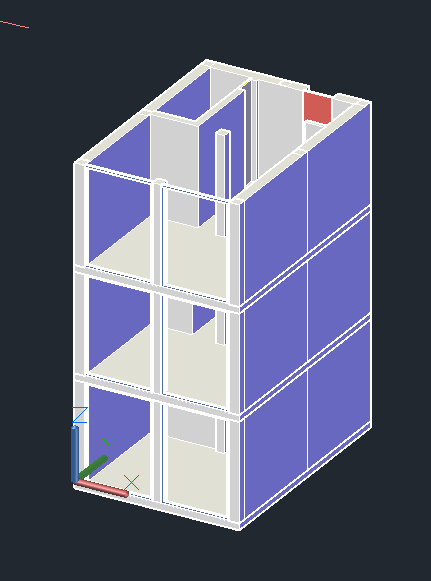

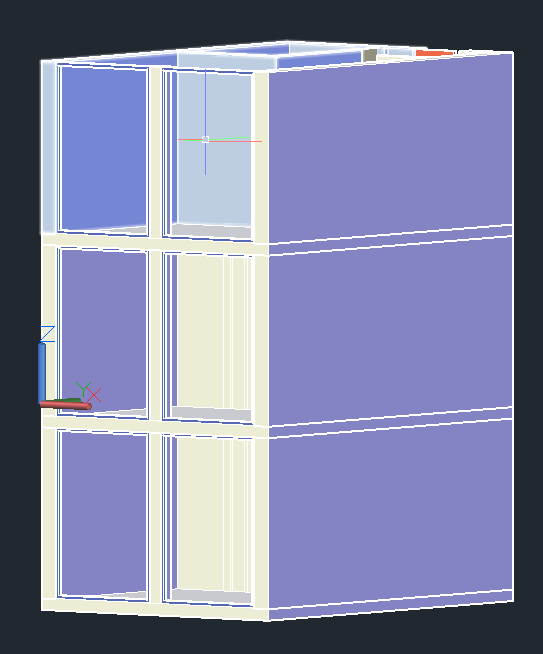

-Voltámos a planta T0 de exercicios anteriores ja resolvidos e modificamo-la, alterando o número de pisos, acrescentanto mais 2 com as medidas
X-5
Y-7

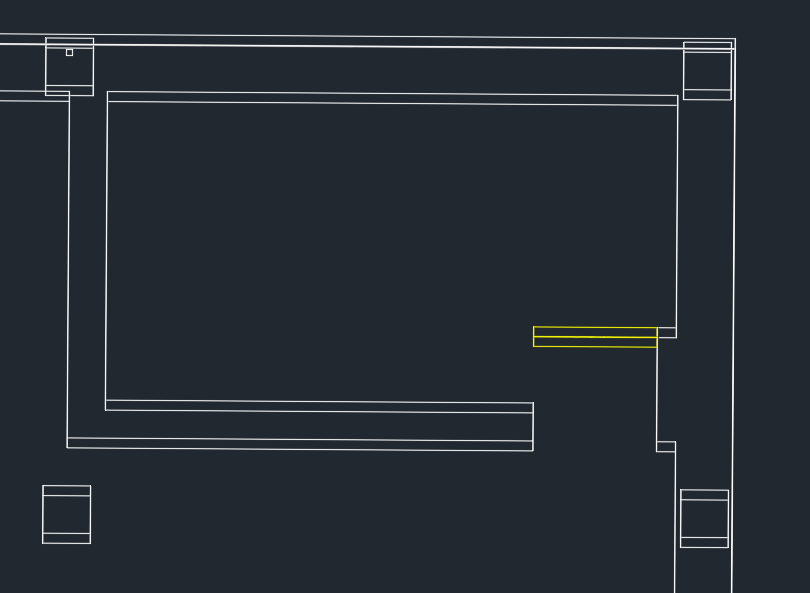

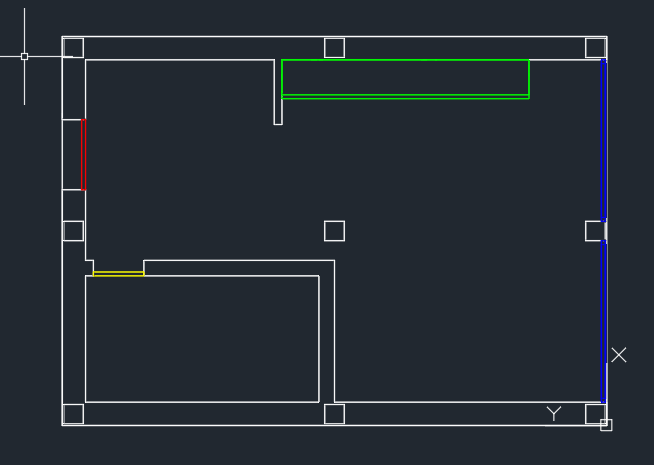

redimensionar a largura da casa de banho, 1,70m (no caso +21 cm) Comman: SOLIDEDIT> face > move > select faces then> @x,y,z.
Piso 3- osnap diactivates> end of- will identify endpoint of the line
Normalmente a laje superior é menos expeça( no caso mantiveram-se os 20 cm)

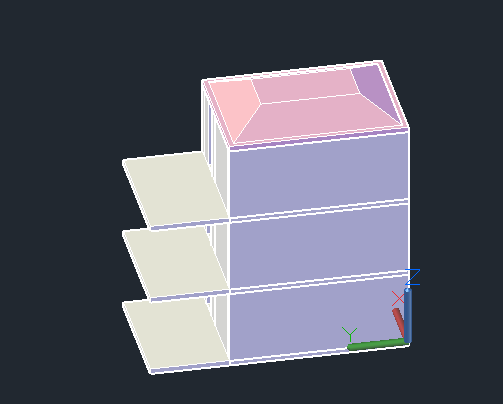

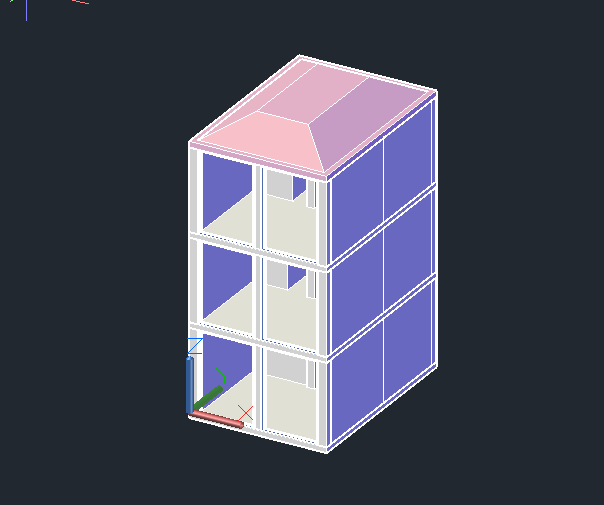

-De seguida fazer uma cobertura com escuamento de águas.
-fazer tambem um passeio num dos lados do edificio com o comando RECTANG.

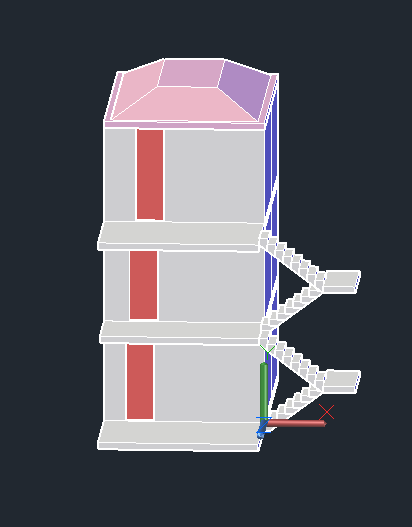

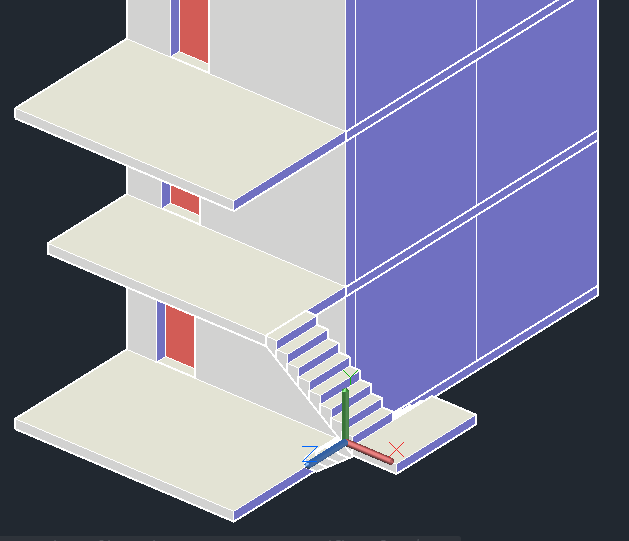

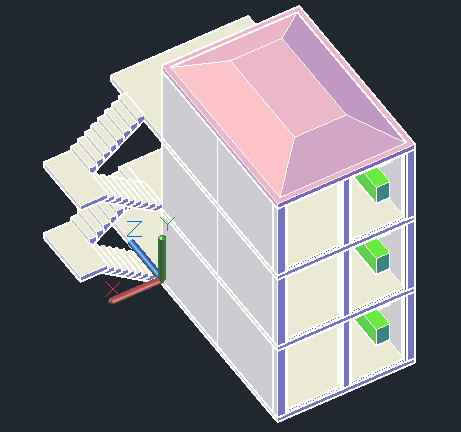

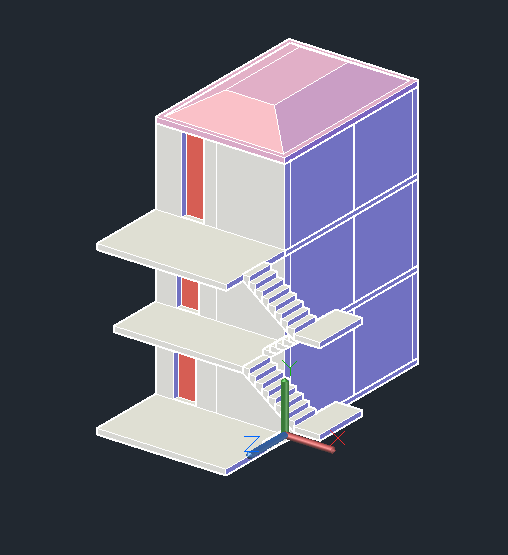

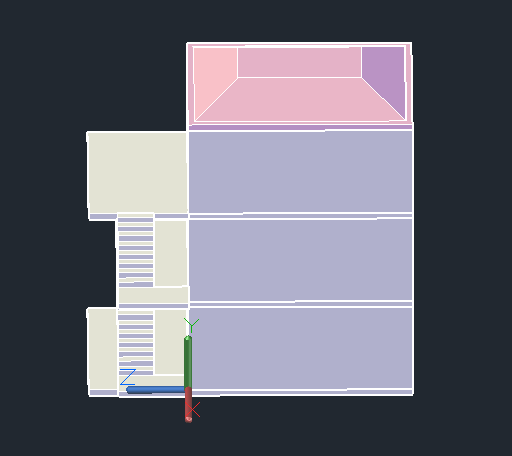

-Introdução escadas exteriores, transferindo o ficheiro disponivel na pagina de trabalho, com o nome STAIR.isp, e move-lo para dentro do autocad, transformando o ficheiro em comando,
de seguida ter em atenção o UCS para que as escadas estejam na disposição correta.
