Mestrado Integrado em Arquitetura 2°C
Representação Digital
Professor Luís Romão
2025/2026
Adriana Ataíde
Semana 10
-T0
Nesta semana, trabalhámos a partir do modelo T0 criado no AutoCAD. Aplicámos materiais no pavimento, nas paredes, nas lajes e nas portas, utilizando imagens em formato JPEG, retiradas da internet.

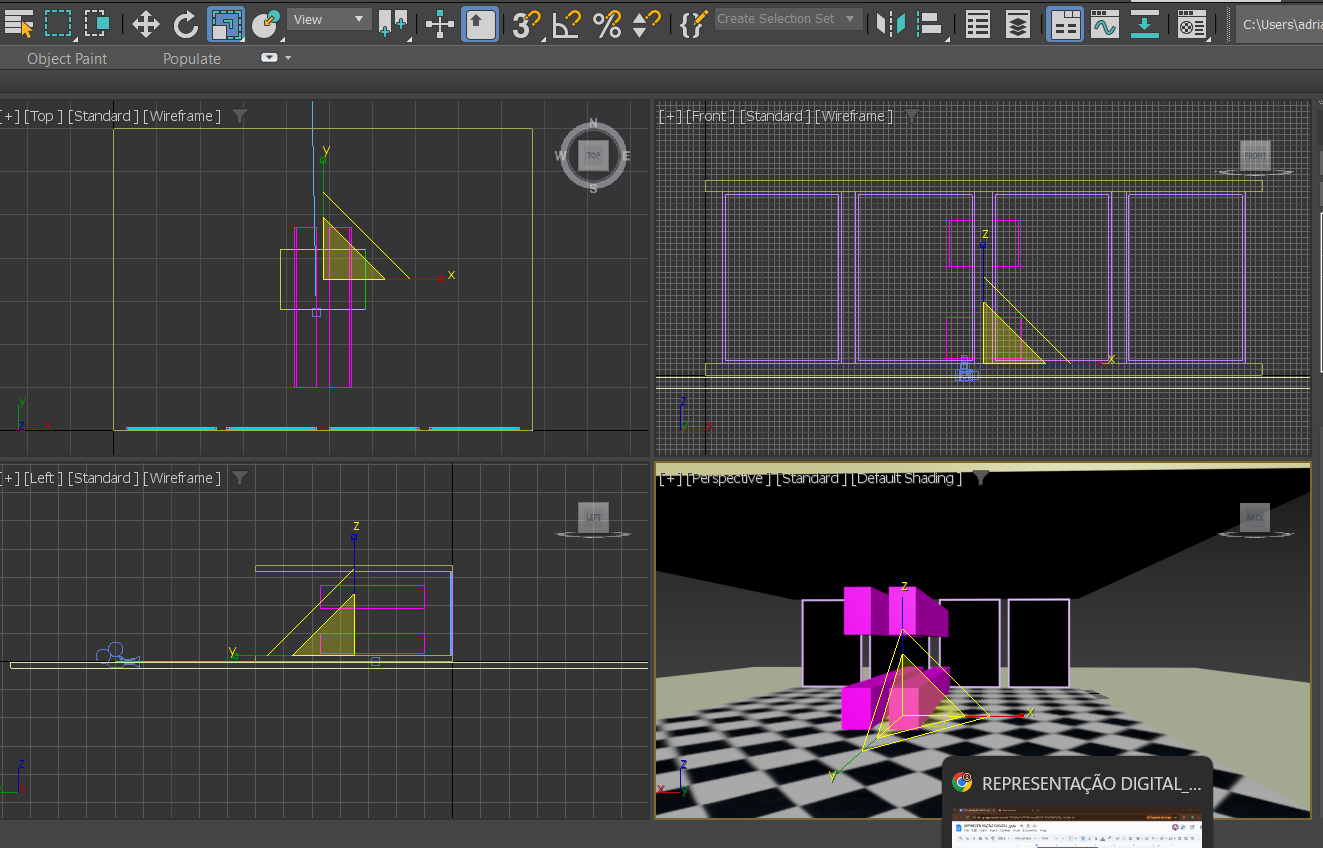

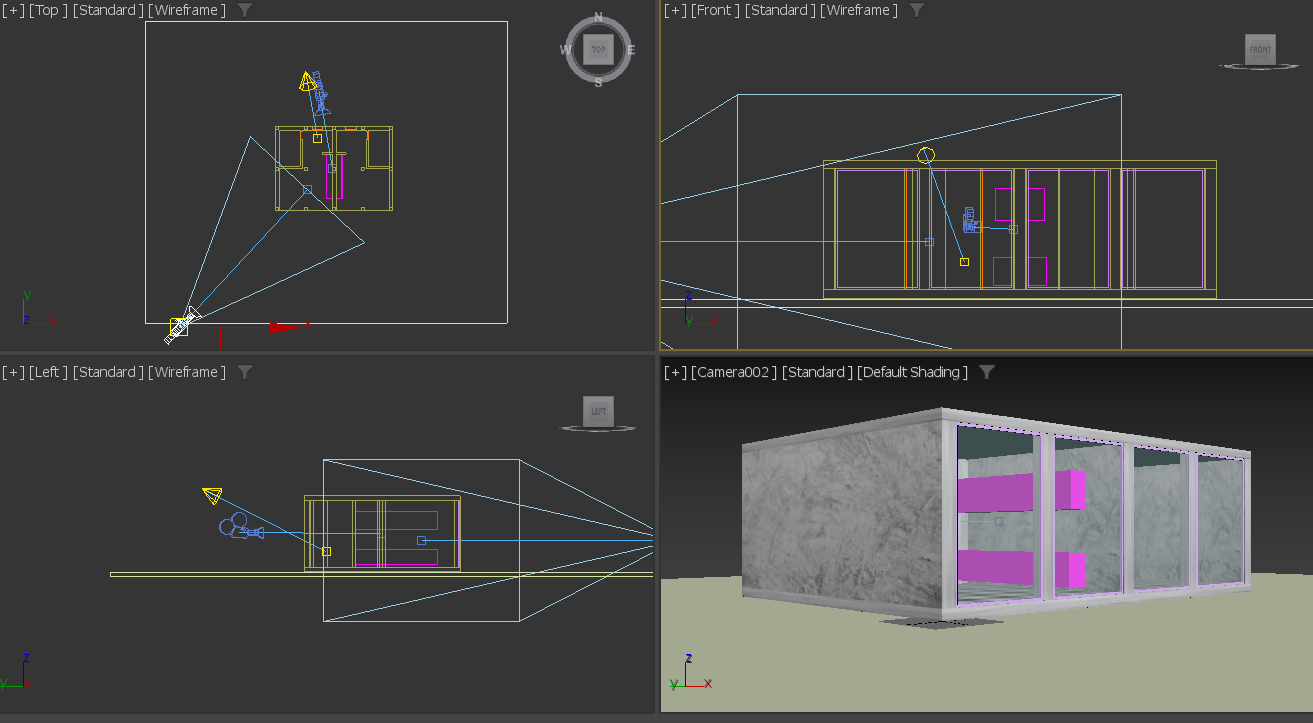

Em seguida, avançámos para a fase de animação, onde inserimos duas câmaras:
- uma câmara direcionada para a porta(target), posicioanda à altura média de um ser humano(1,80);
- uma câmara operatória(target), colocada na vista frontal da casa, proporcionando uma perspectiva superior;

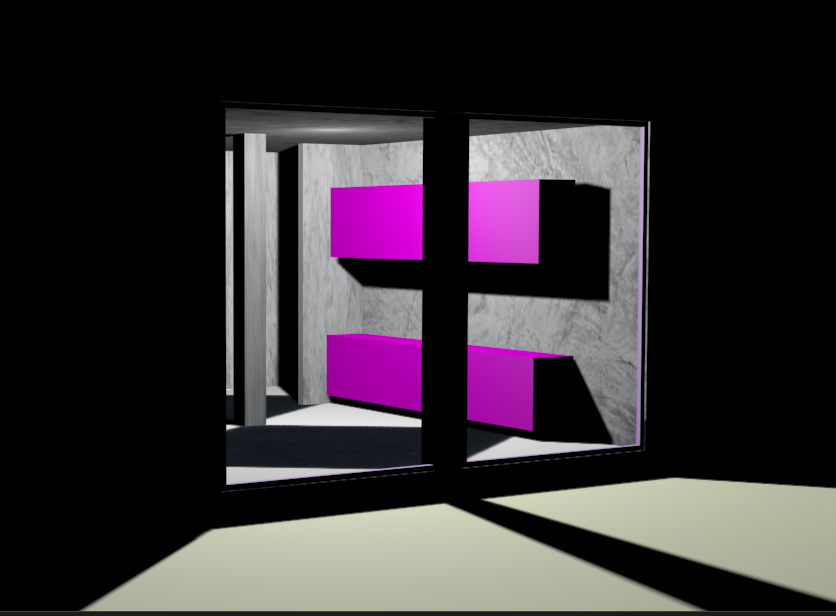

Posteriormente, passámos à configuração da iluminação, adicionando dois pontos de luz, um junto à porta de entrada e outro no interior do primeiro espaço

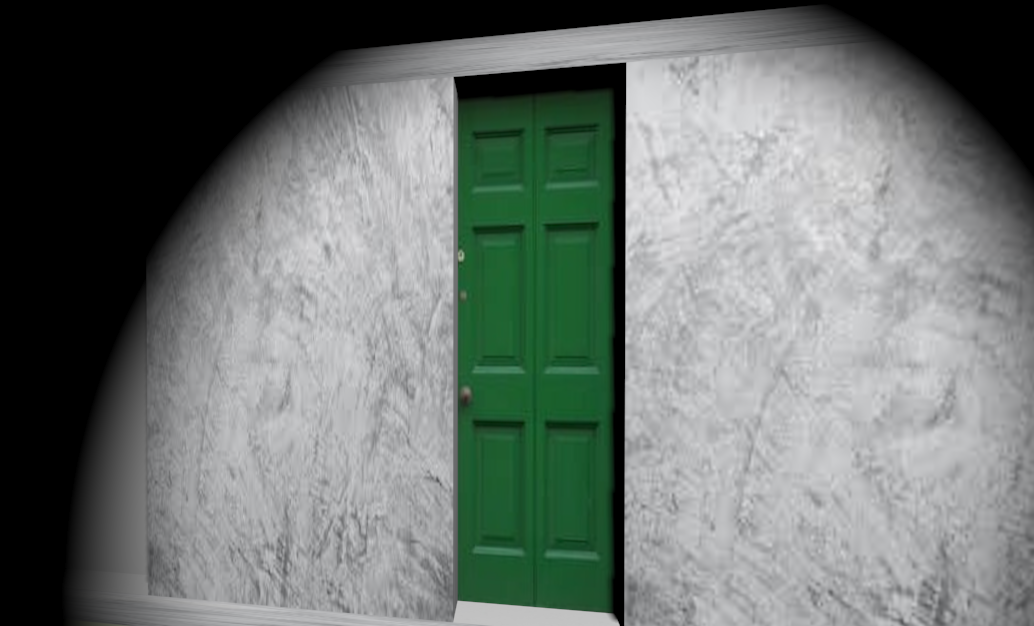

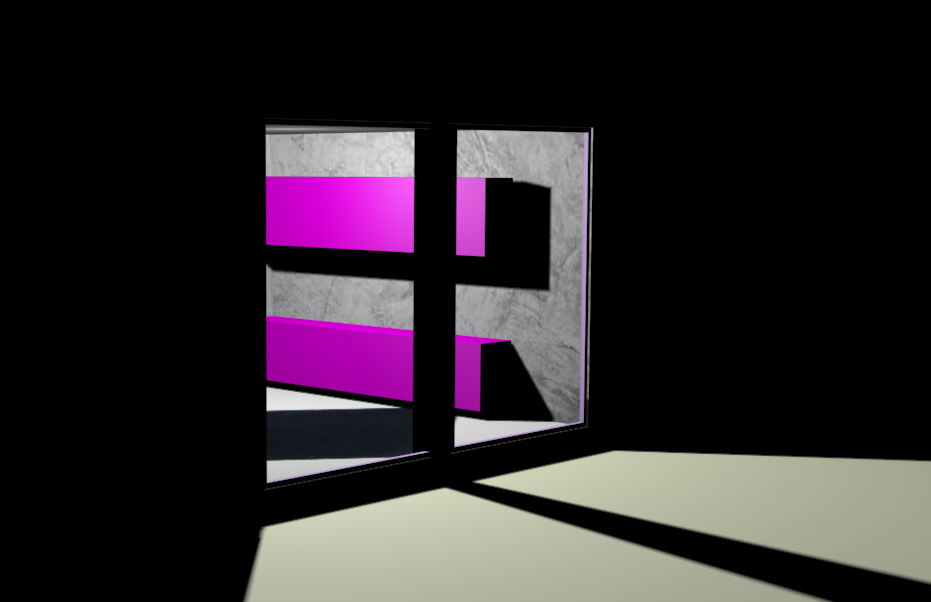

Para visualizar estes elementos e os seus efeitos, visualizamos em render atraés do render set up, assim criamos um ambiente iluminado e realista.

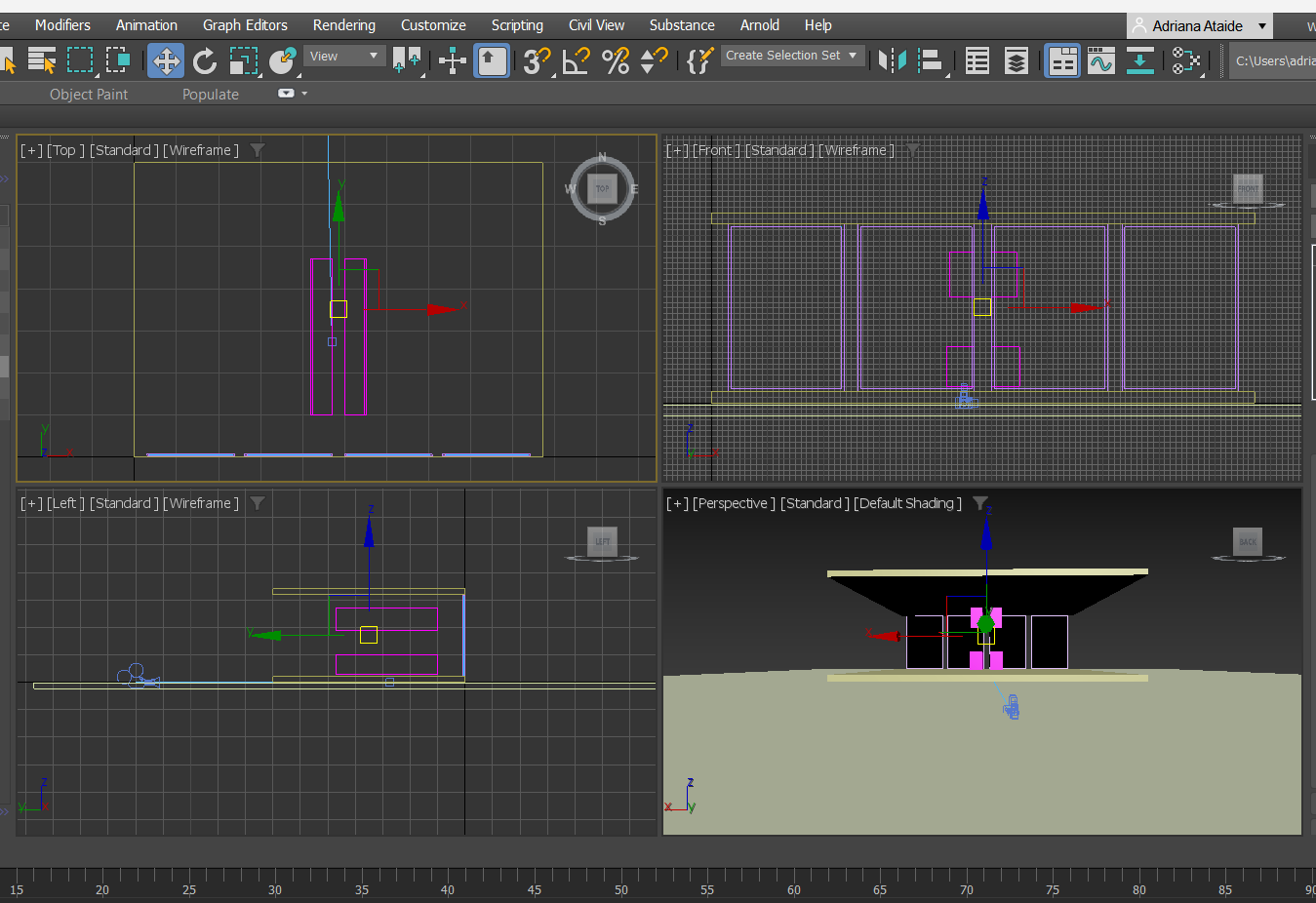

-Processo
-Perspetiva

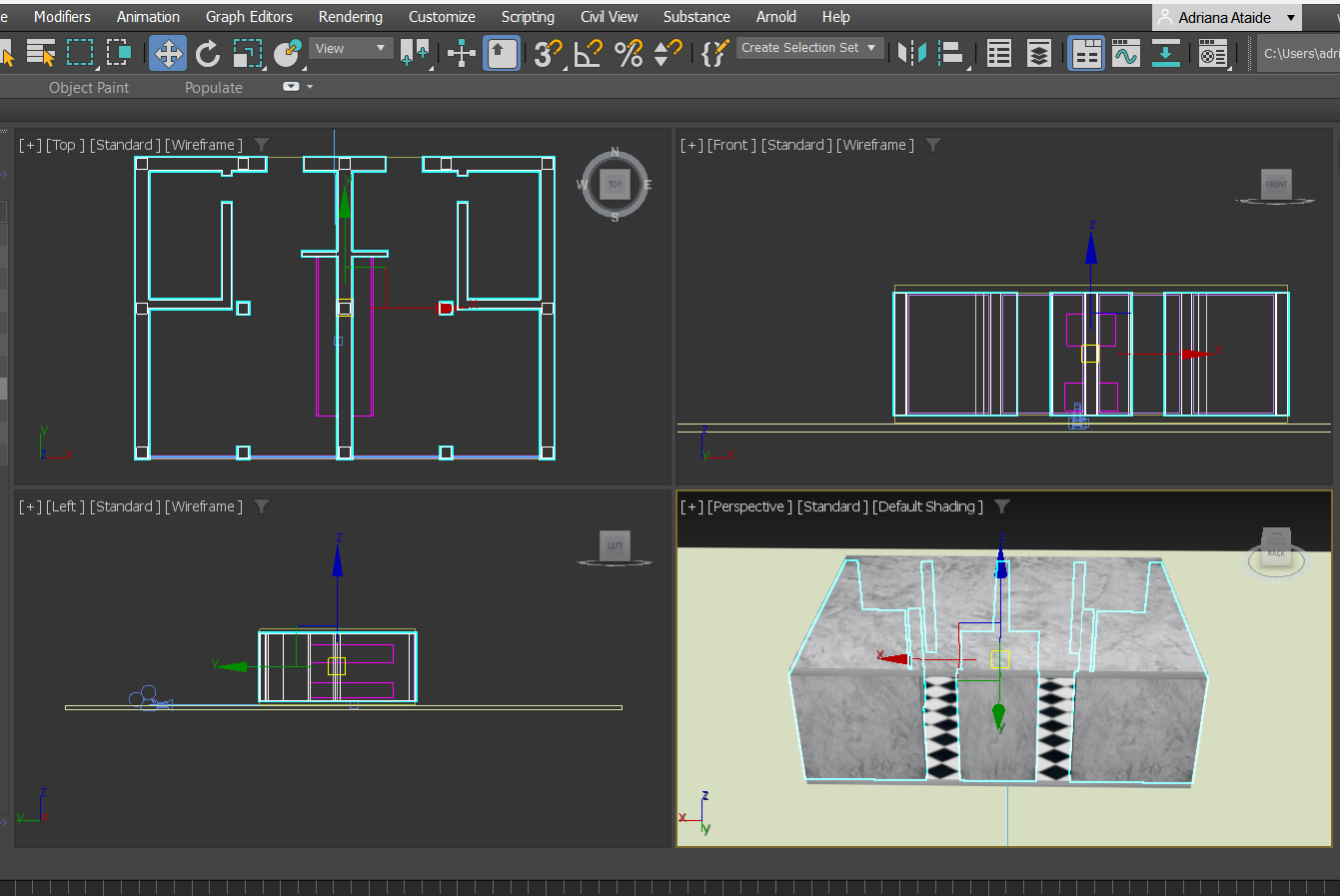

-Vistas

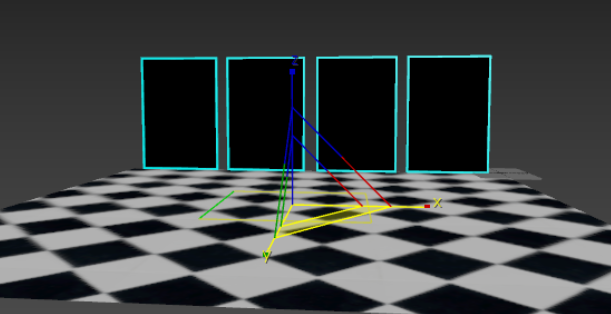

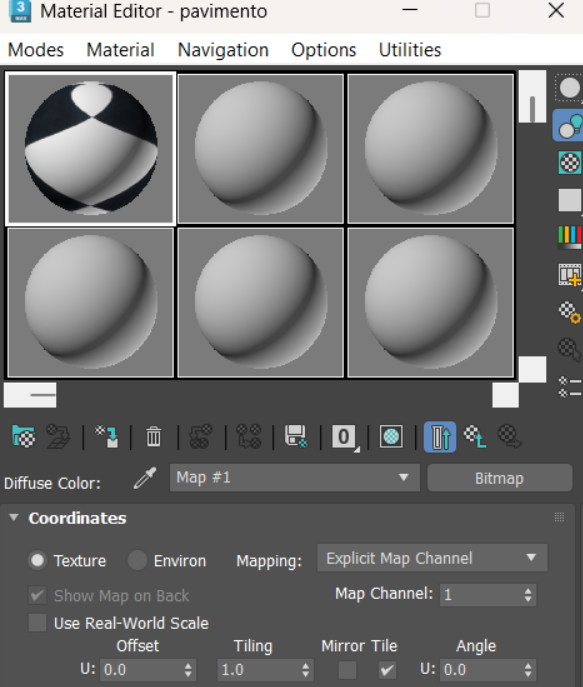

Para efeitos visuais/ambiente, modificamos padroes e texturas, como por exemplo o chao:

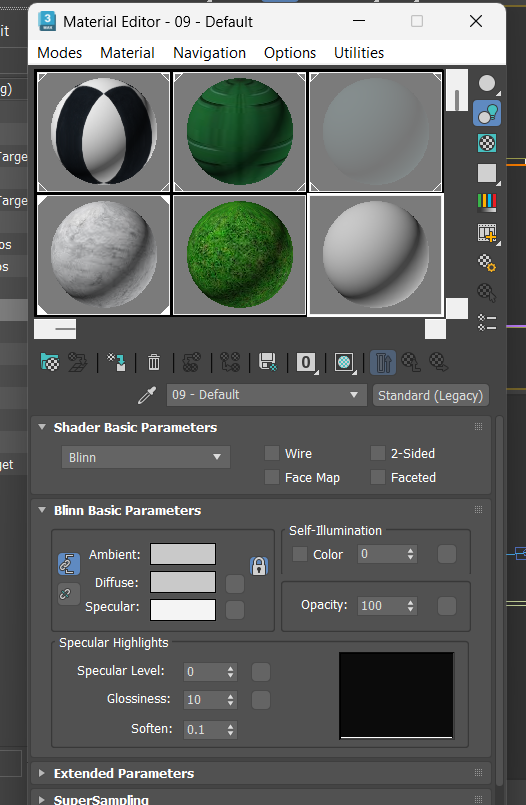

Para isso; clicar letra M no teclado, ou ir ao radio posicionado na barra a cima, clicar nas esferas existentes e em defuse-bitmap
onde selecionamos a imegem que desejamos.
-picar com o raro e arrastar pra o elemento que queremos colocar esse padrao, com a respectiva layer selecionada.
Repetir processo para portas, armarios, paredes.
De seguida descarregamos o som da porta.
Após modificações visuais, passamos para a presentação do vídeo final, onde demonstra a entrada do sujeito no ambiente construido.
Para isso, começamos por colocar som na abertura e fecho da porta, utilizando as configurações do tempo, definindo uma taxa de 25 frames por segundo, com o ponto inicial no frame 0 e o ponto final no frame 250.
Em primeiro lugar, procurámos o som de uma porta a abrir na internet e importámo-lo para o 3D MAX.
No Graph Editor, criámos um dope sheet e inserimos o ádio, de forma a sincronizá-lo com o movimento da porta a abrir, criado atraáves do pivot - affect pivvot only e com os comandos select and rotate e o snaps toggle.
