Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Daniela da Silva
Semana 09
Continuação da construção de superfícies 3D no AutoCAD atráves de hipérboles de dois modos diferentes. Já na segunda parte começamos por fazer um dado, a partir de um cubo criado com o comando BOX, criamos layers para as linhas auxiliares, o dado e para as pintas, feitas com o comando SPHERE. Sequencialmente começamos um novo exercício que ia servir de preparação para a introdução do 3D max. Nessa preparação foi utilizado o T0 do primeiro teste de avaliação e com o comando MIRROR criamos um model composto por dois T0, criamos várias layers para cada componente da casa: armários, lajes, paredes, caixilhos, vidro e portas. Colocando cada componente na sua layer atráves do comando PROPERTIES, durante esse processo também criamos os vidros nas janelas com o PlINE e o REC, assim fizemos a casa e passamos para o 3D MAX. No 3D MAX, configuramos a partir do Customize e fizemos set com o max legacy selecionado depois atráves do bule com a roda de settings, selecionamos o Scanline Renderer.
Hipéboles:

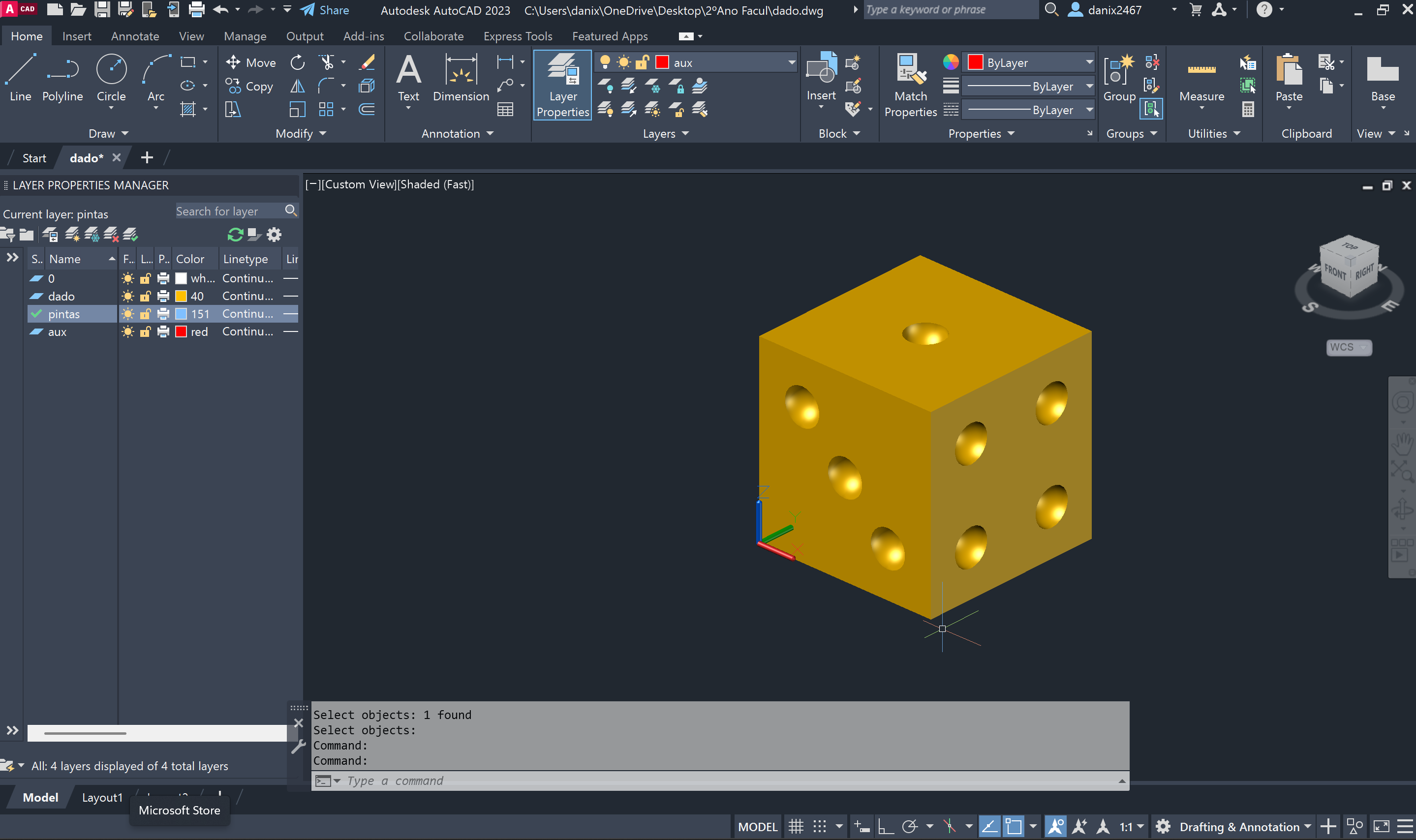

Dado:
Casa com o T0, AutoCAD:

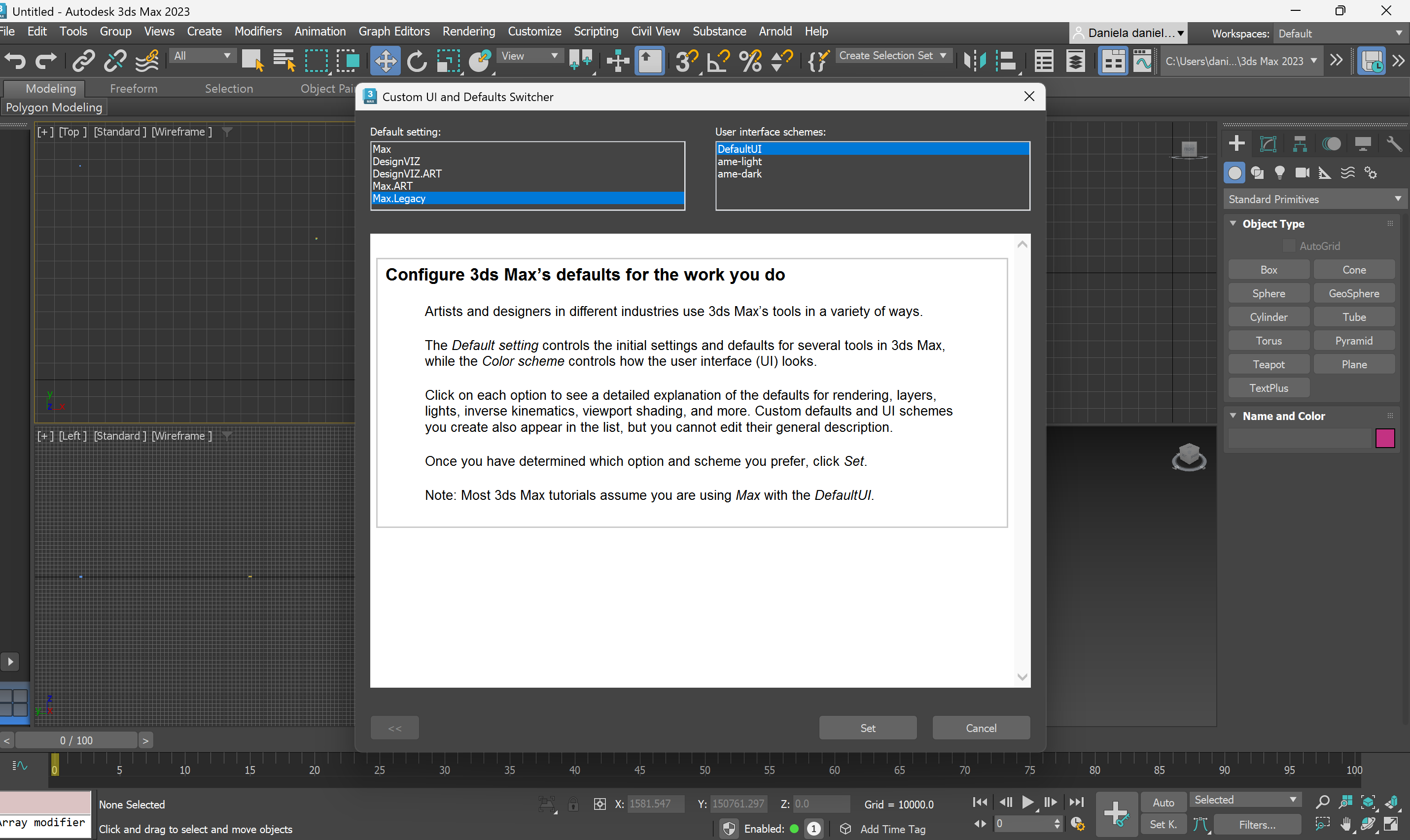

Casa, 3D MAX:
