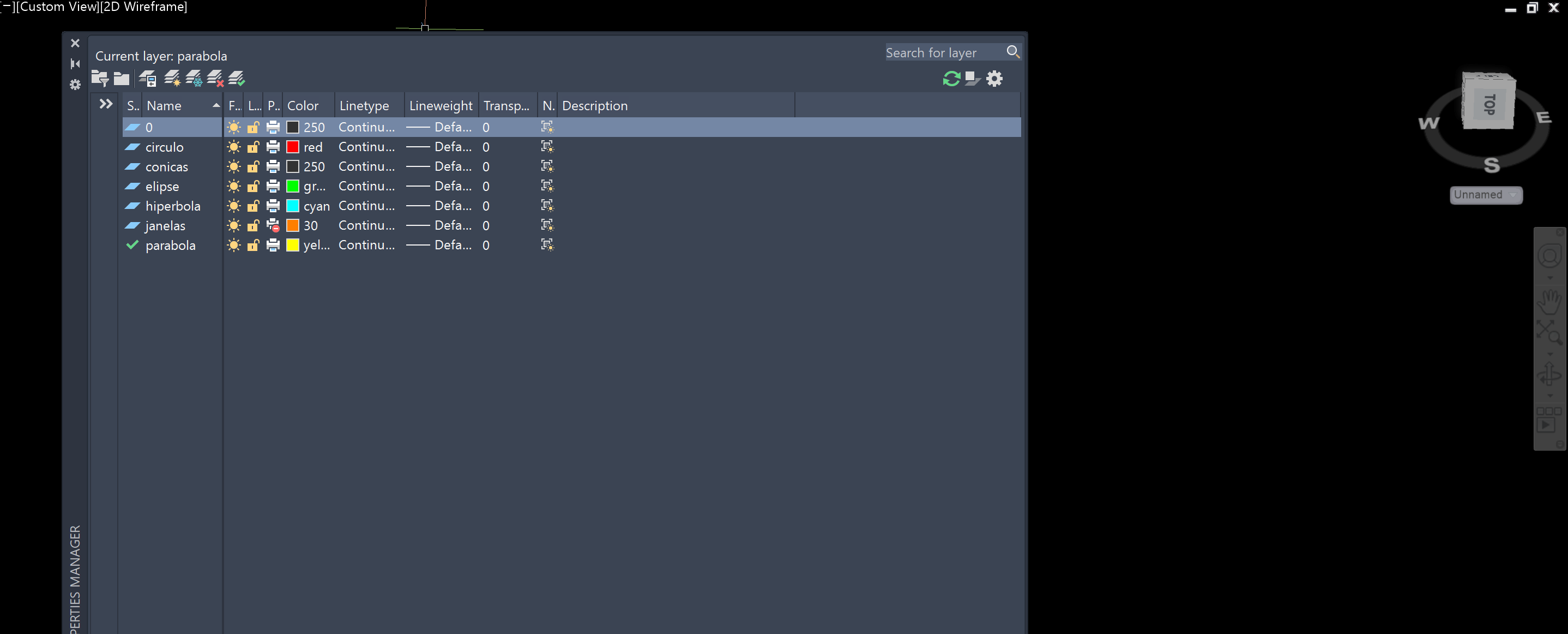

- Iniciámos o projeto dedicado as Cónicas, começamos por criar várias layers, correspondendo a cada uma a uma secção diferente do cone

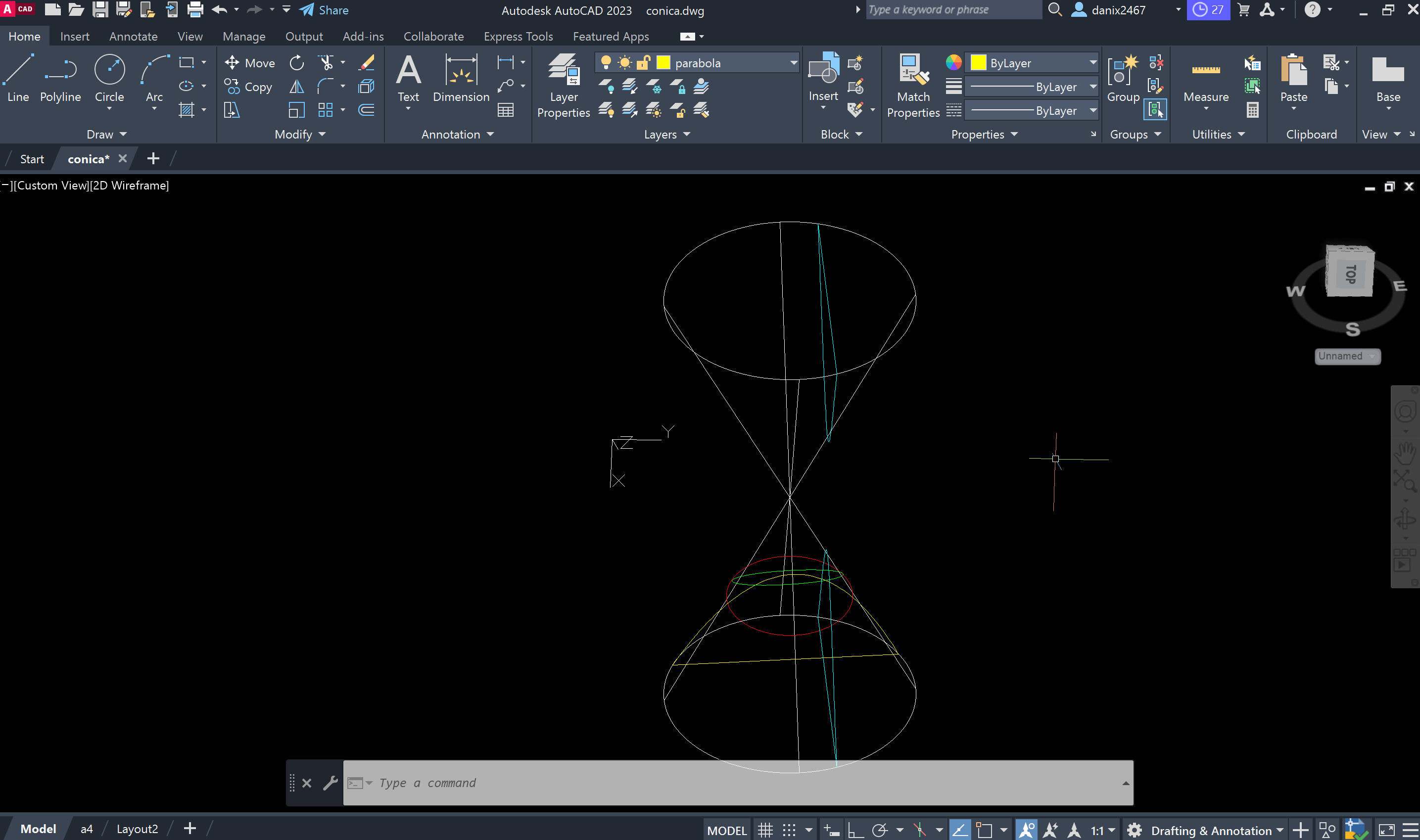

- Desenhámos dois cones simétricos
- Executámos várias secções nos cones, associando-as ás layers criadas
- Transferimos o trabalho para a folha A3, que depois foi redimensionada para A4

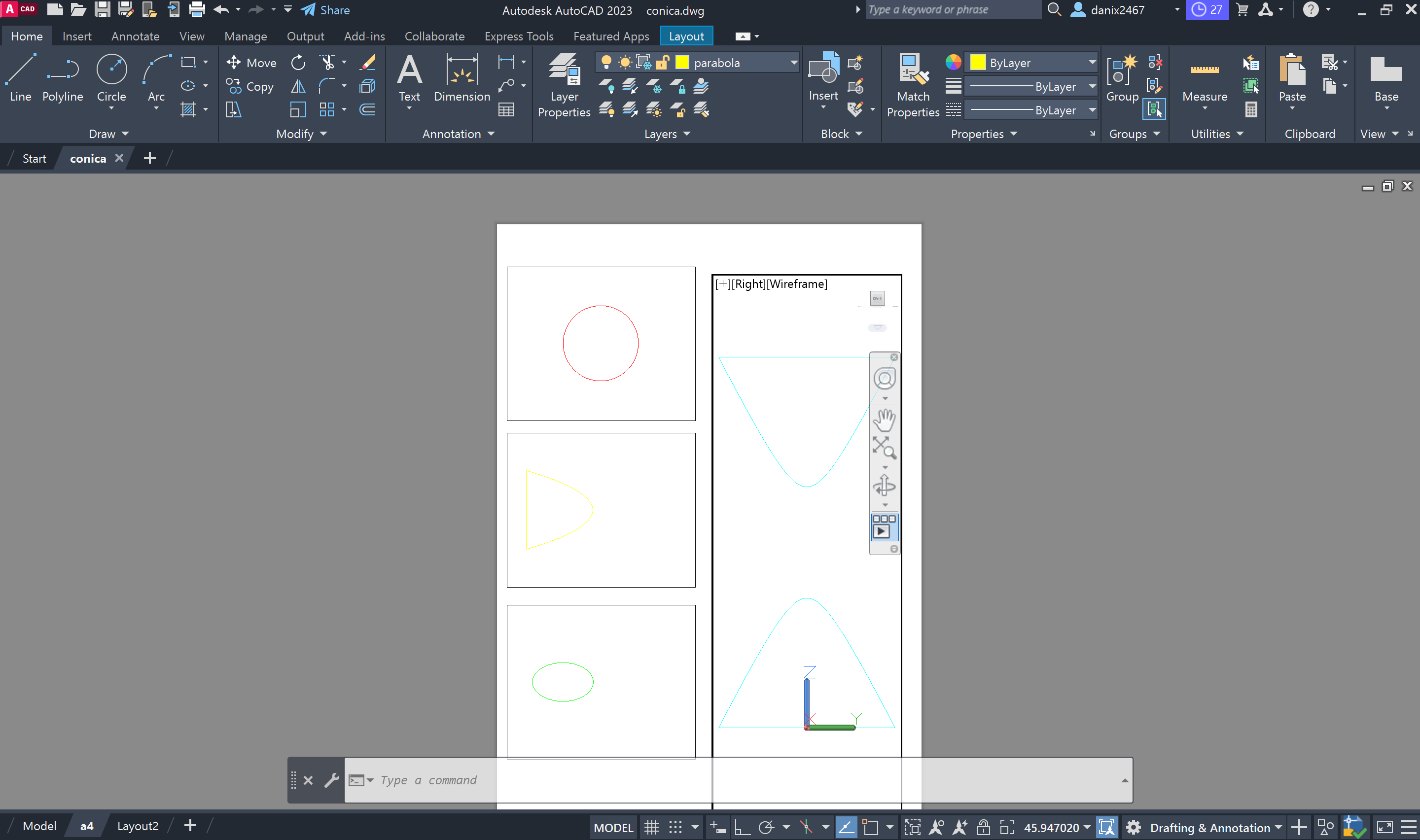

- Abrimos uma nova janela para cada secção realizada
- Em cada janela ficou apenas uma secção visível, para isso foi necessário usar o comando VP Freeze nas layers das secç&etilde;o que não queríamos mostrar
NOTA: nas janelas da elipse e da parábola, foi necessário seguir estes passos:
- Escrever PLAN
- Ir o UCS > Nome > Restore > elipse/parábola > PLAN
No Segundo Exercício: Parábolas
- Criámos um novo ficheiro com o template da aula, nomeado parábolas

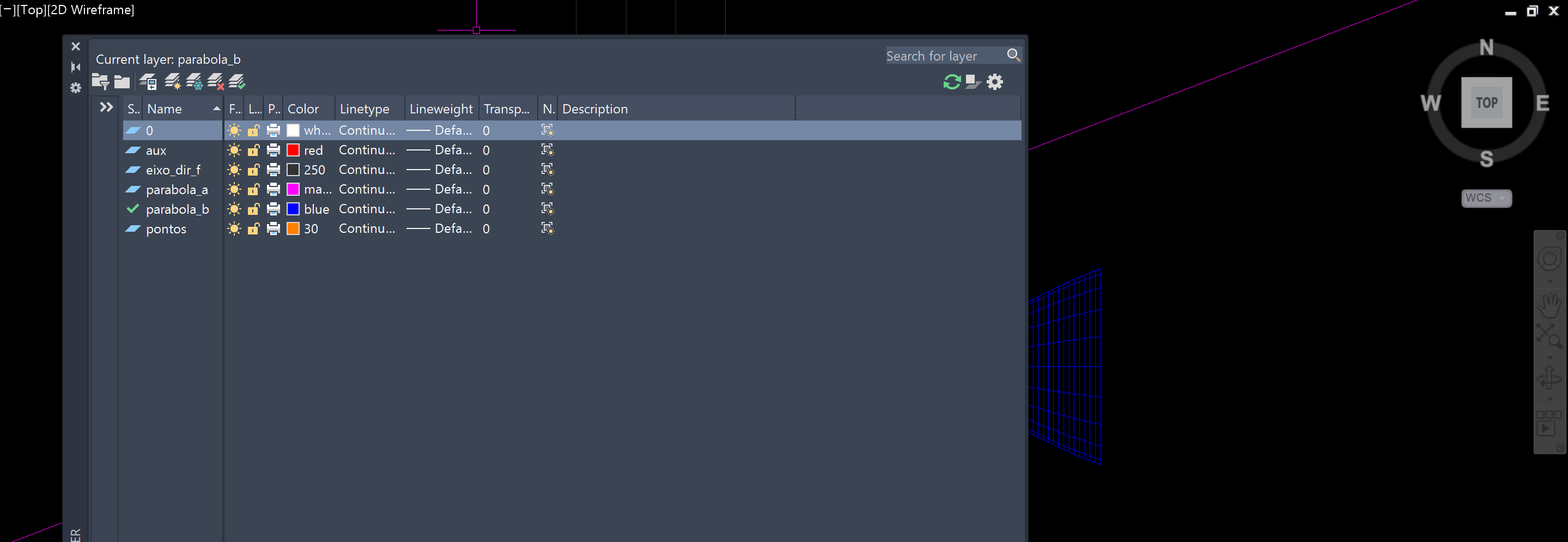

- Adicionámos novas layers
- Desenhámos duas linhas auxiliares, uma horizontal e outra vertical, com origem nas coordenadas (0,0)
- Inserimos um ponto nas coordenadas (1.5,0) usando o comando PO
- Tornámos o ponto mais visí;vel através do comando DDTYPE
- Criámos três paralelas auxiliares á linha vertical, com o espaço entre elas de 2 unidades
- Ativámos o OSNAP > Node para identificar os pontos com precisão
- Desenhámos um círculo centrado no ponto criado, com diâmetro 2 e utilizamos o OFFSET para replicar o círculo
- Colocámos pontos nas intersecções das linhas e dos círculos consecutivos

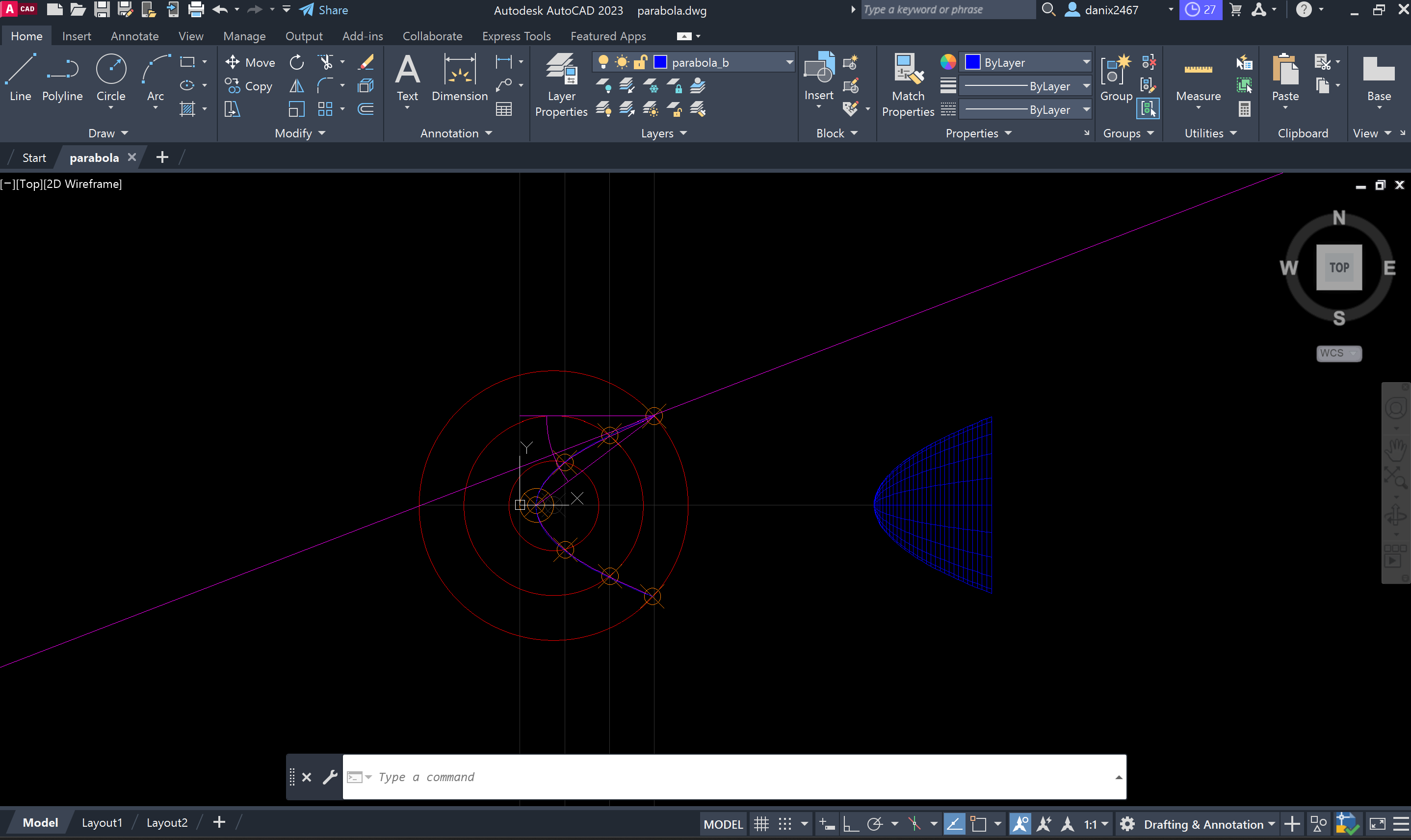

- Usámos SPLINE para formar a parábola, unindo os 7 pontos, um deles sendo o centro do último círculo. Comando utilizado: SPLINE > M > CV > D > 2
