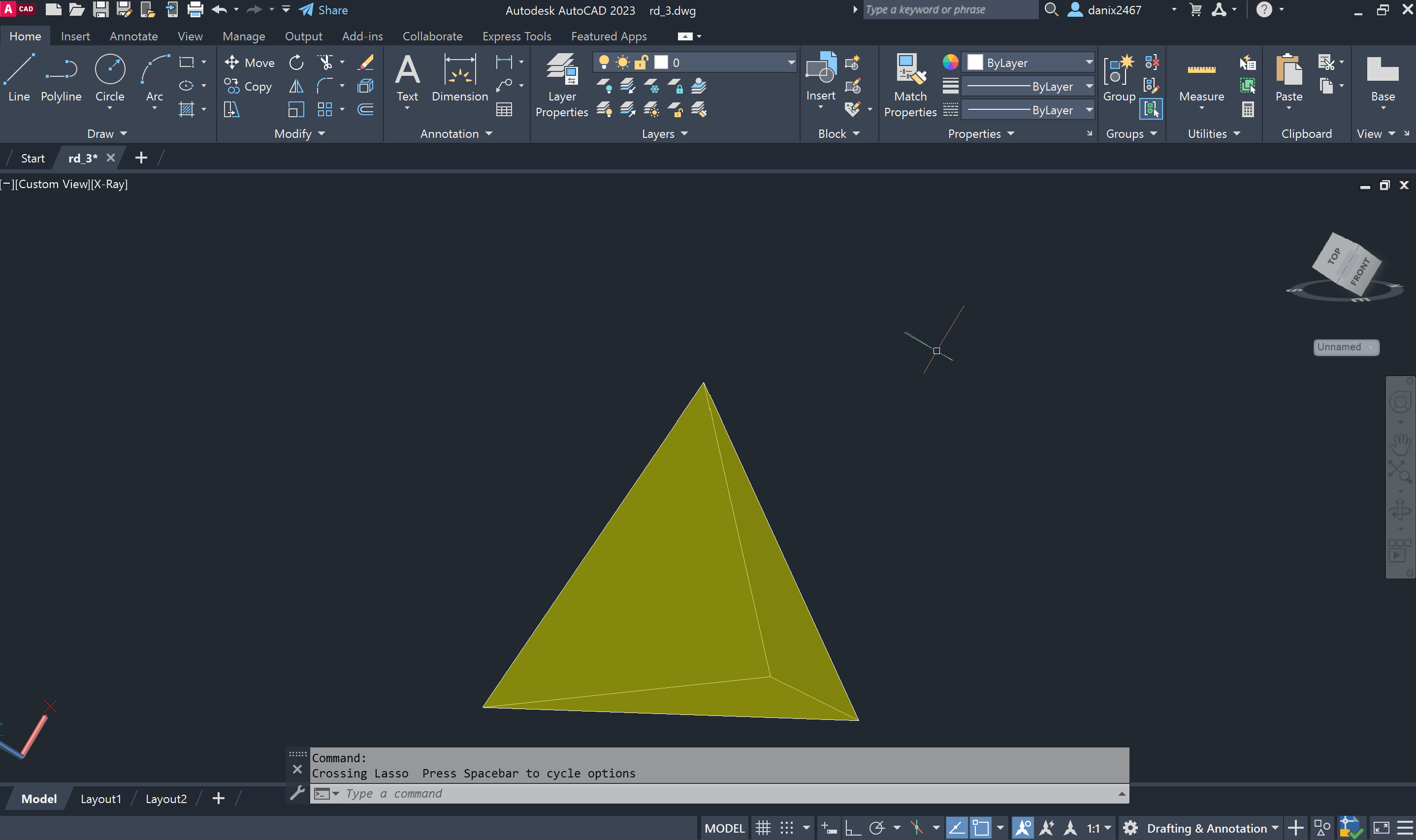

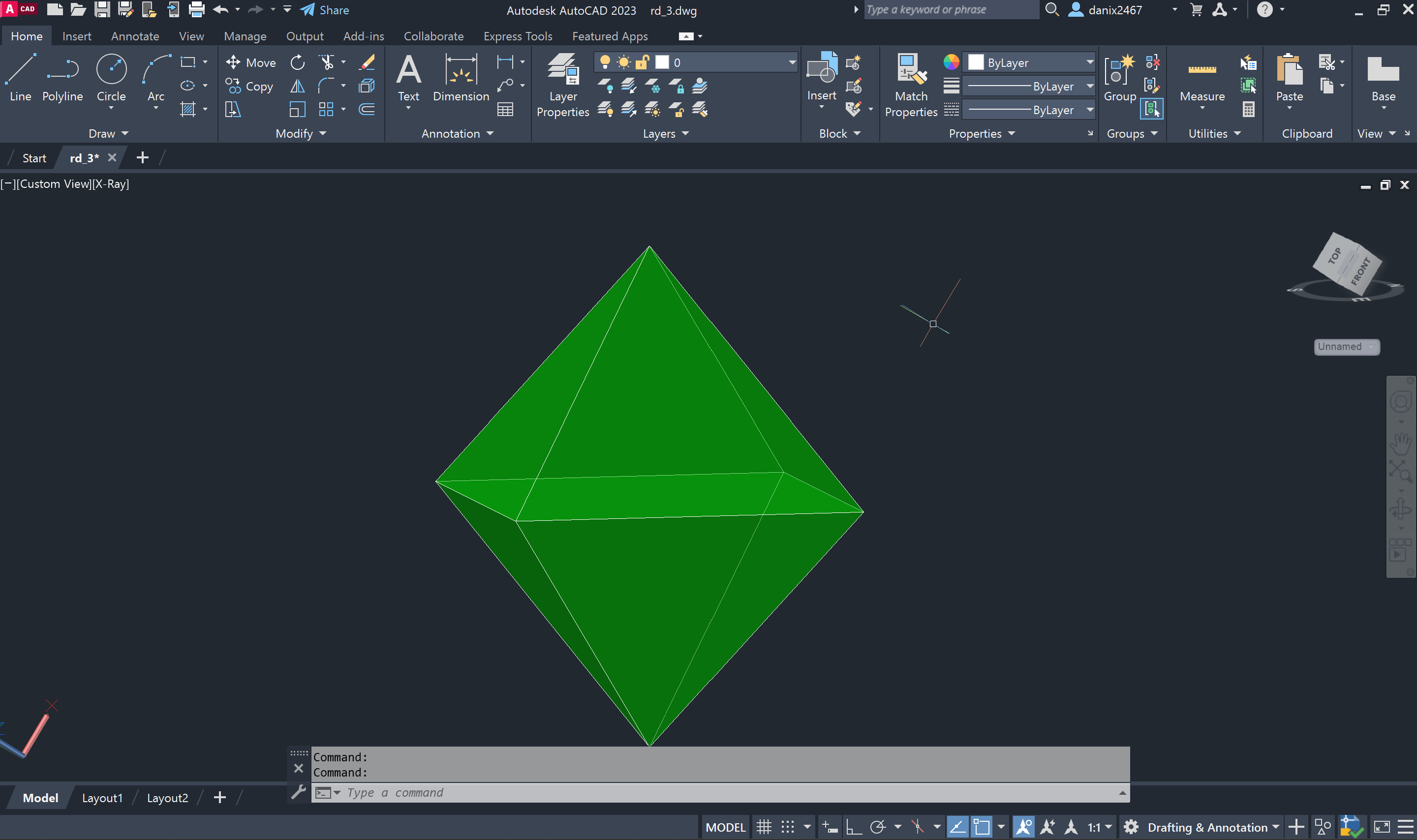

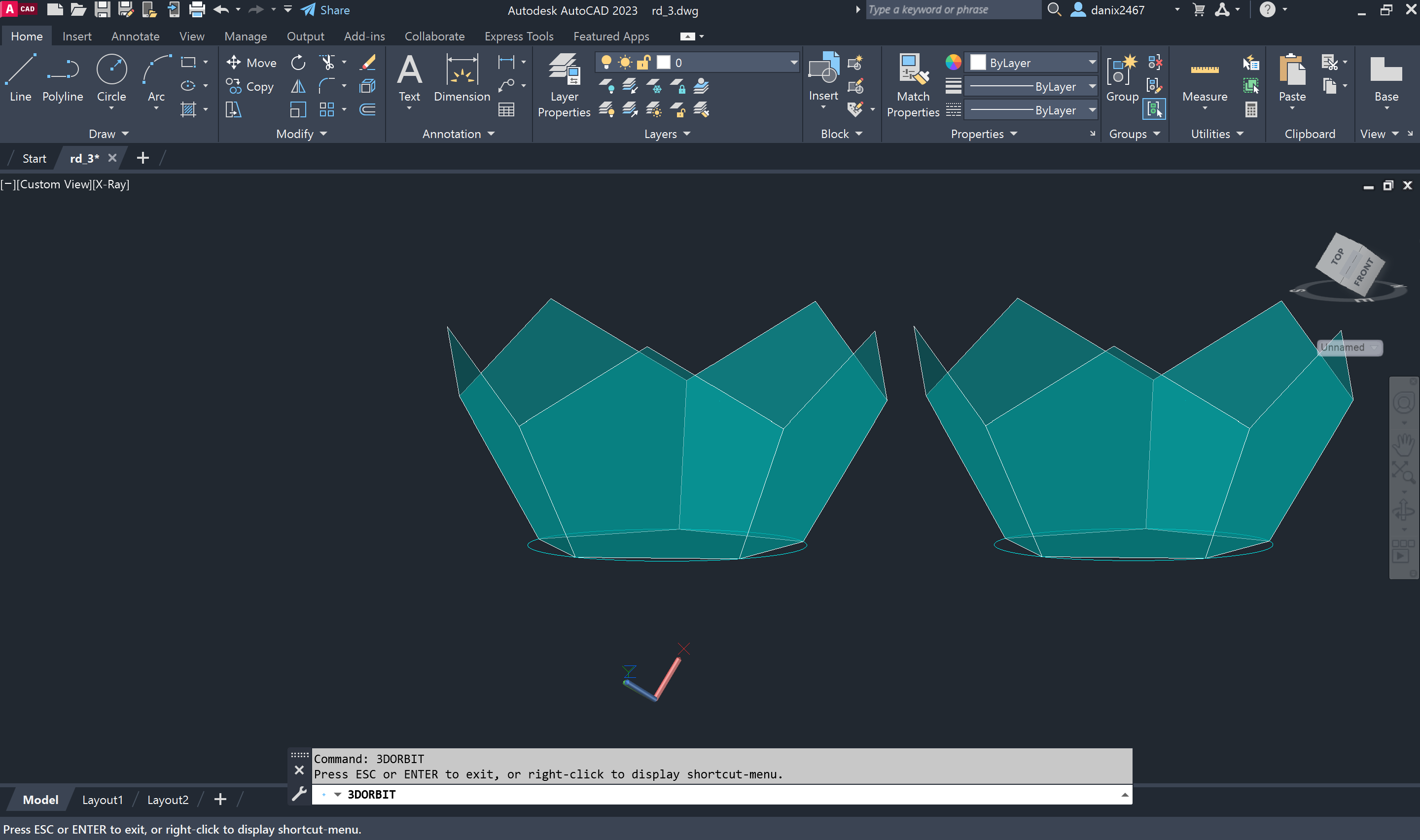

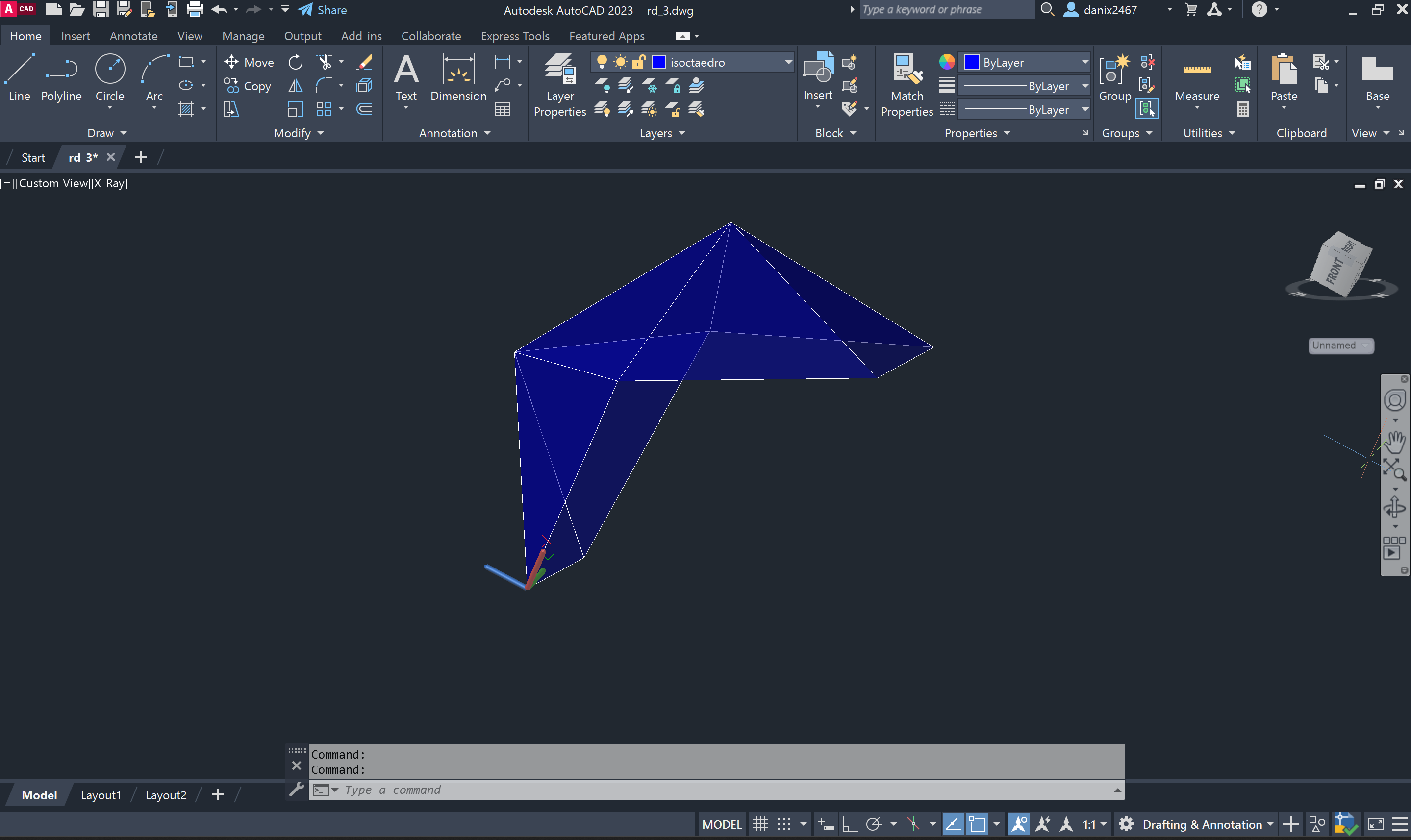

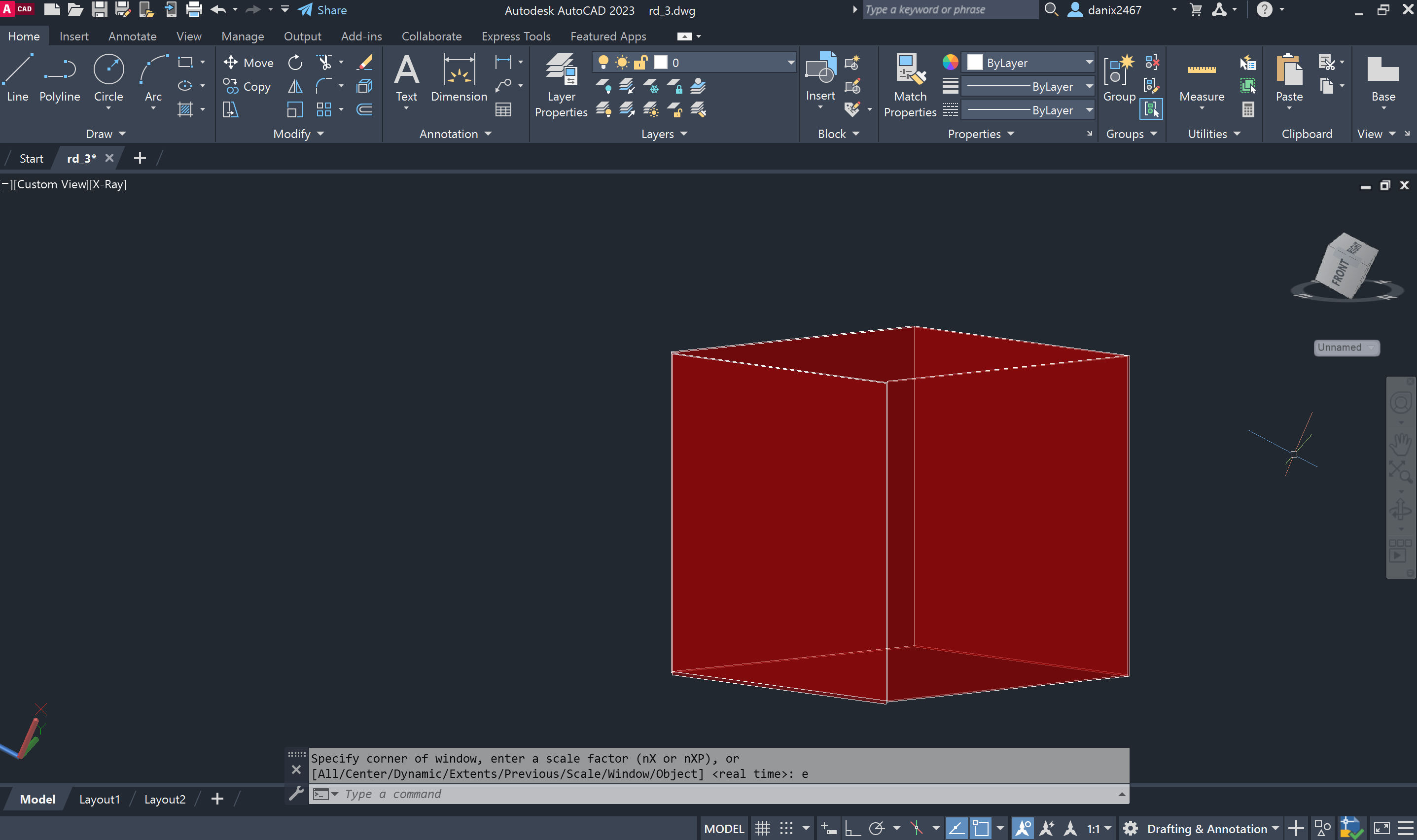

Introdução ao 3D no AutoCAD, com um exercício focado na criação de cinco sólidos: cubo, tetraedro, octaedro, isoctaedro, dodecaedro. Para cada um, foi criada uma nova layer com cores de 1 a 5. Já na construção dos seguintes sólidos foram utilizados os comandos indicados a baixo, porém foram construídos o cubo, dodecaedro, tetraedro e parte do icosaedro.
COMANDOS UTILIZADOS:
- REGION: utilizado para gerar superfícies;
- UCS: definição do sistema de eixos;
- COPY e MIRROR: aplicados para duplicar e espelhar as figuras, respetivamente, durante a planificação;
- ROTATE: empregado para rodar as faces em torno da charneira com um determinado angulo;
- XLINE e LINE (com per to para traçar perpendiculares): usados na criação de charneiras e linhas perpendiculares;
- CIRCLE: usado para desenhar circunferencias que ajudam a visualizar a rotação;
- 3DORBIT: permite visualizar o modelo em 3 dimensões;
- POLYGON: comando para criar as figuras de base;
- AL (Align): serve para rodar sobre a charneira através de pontos selecionados, quando o angulo de rotação não é conhecido;
- ARRAY CLASSIC: usado para reproduzir as figuras;
- 3DPOLY: permite desenhar polígonos com diferentes alturas.
Assim, combinando estes comandos e ferramentas, conseguimos construir e visualizar os sólidos tridimensionais propostos de forma progressiva e precisa.
