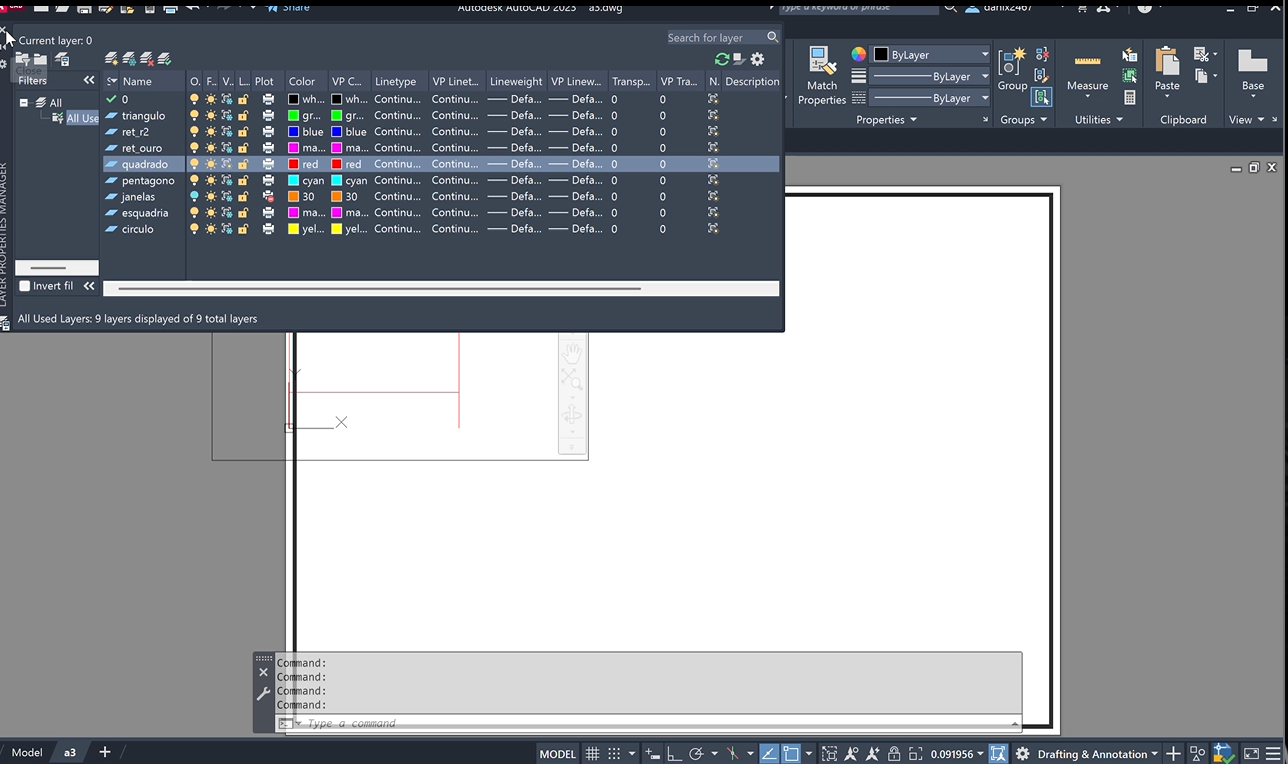

2. Organização dos Espaços e Definição de Escala

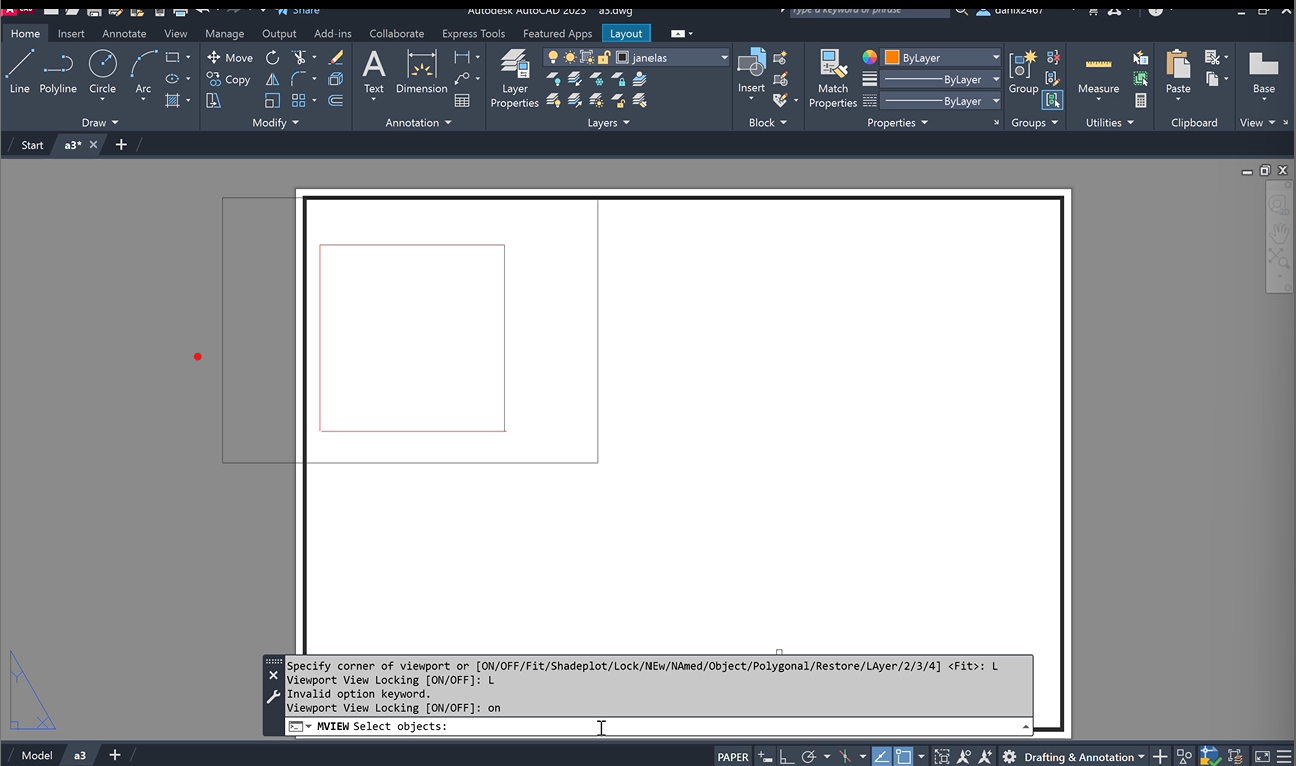

-Através dos commandos MS e PS podemos criar viewports de modo a localizar o quadrado dentro da folha e definir a sua escala em command ZOOM: 1/100xp a seguir tanto como o MSPACE e o preview através do PLOT podemos ver como fica em escala e iria ficar caso fosse impresso, mas logo a seguir foi mudada para a escala 1/10 pelo mesmo caminho.Por último, salvamos estas alteraç&oatilde;es pelo MVIEW:L (lock) e Viewport View Locking: on.
3. Criação das Restantes Figuras e Legendas

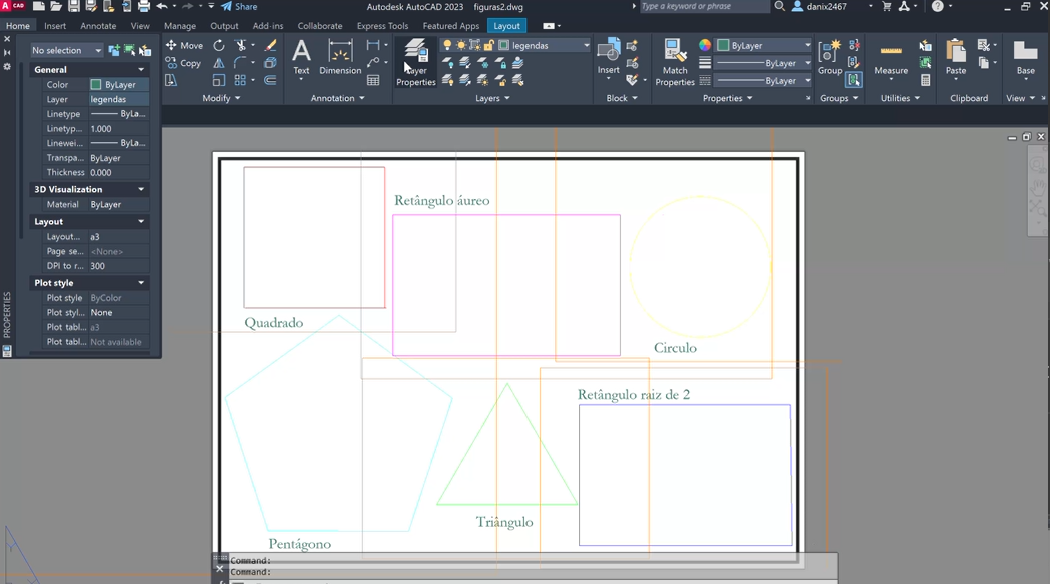

- Copiamos o quadrado e para cada Janela fomos desbloqueando cada figura de modo a ter figuras diferentes na folha sucessivamente tentamos organizar-lás de modo a não se intersetarem. Posteriormente, com o command STYLE confifuramos a letra para as legendas, depois criamos uma nova layer com o nome de legendas com a cor 125 e no DTEXT criamos o espaço das mesmas. Em conclus&accedil;o deste passo, alinhamos as lagendas ao canto inferior esquerdo ou superior esquerdo de cada figura e colocamos os nomes das mesmas.
4. Cotas

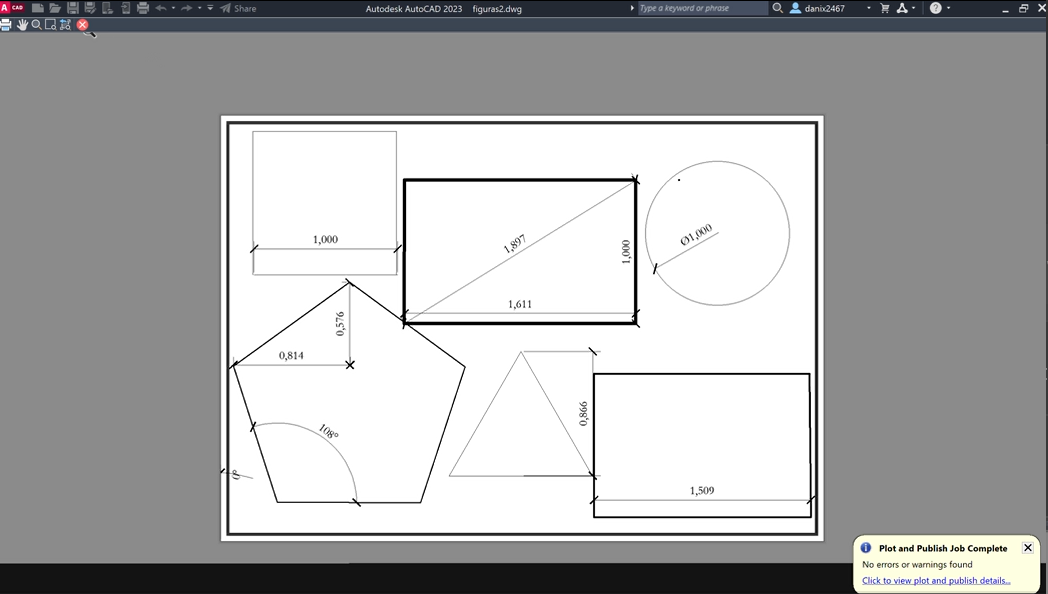

-Criamos uma nova layer com o nome de cotas e com a cor 251, foi nos apresentado um novo command o DIM onde selecionamos dois pontos das figuras e calcúla logo as cotas nas figuras e també,m o DIMSTY onde configuramos o texto, os limites das cotas, as medidas e até a expessura das linhas. Com isto criamos diferentes cotas para cada figura e um exemplo que se destaca foi o achar o angulo do pentagono, cujo foi achado pelo command (command"DIM"), para além disto no fim da aula apagamos tudo e ficamos com templates feitos e organizados para os próximos trabalhos.
