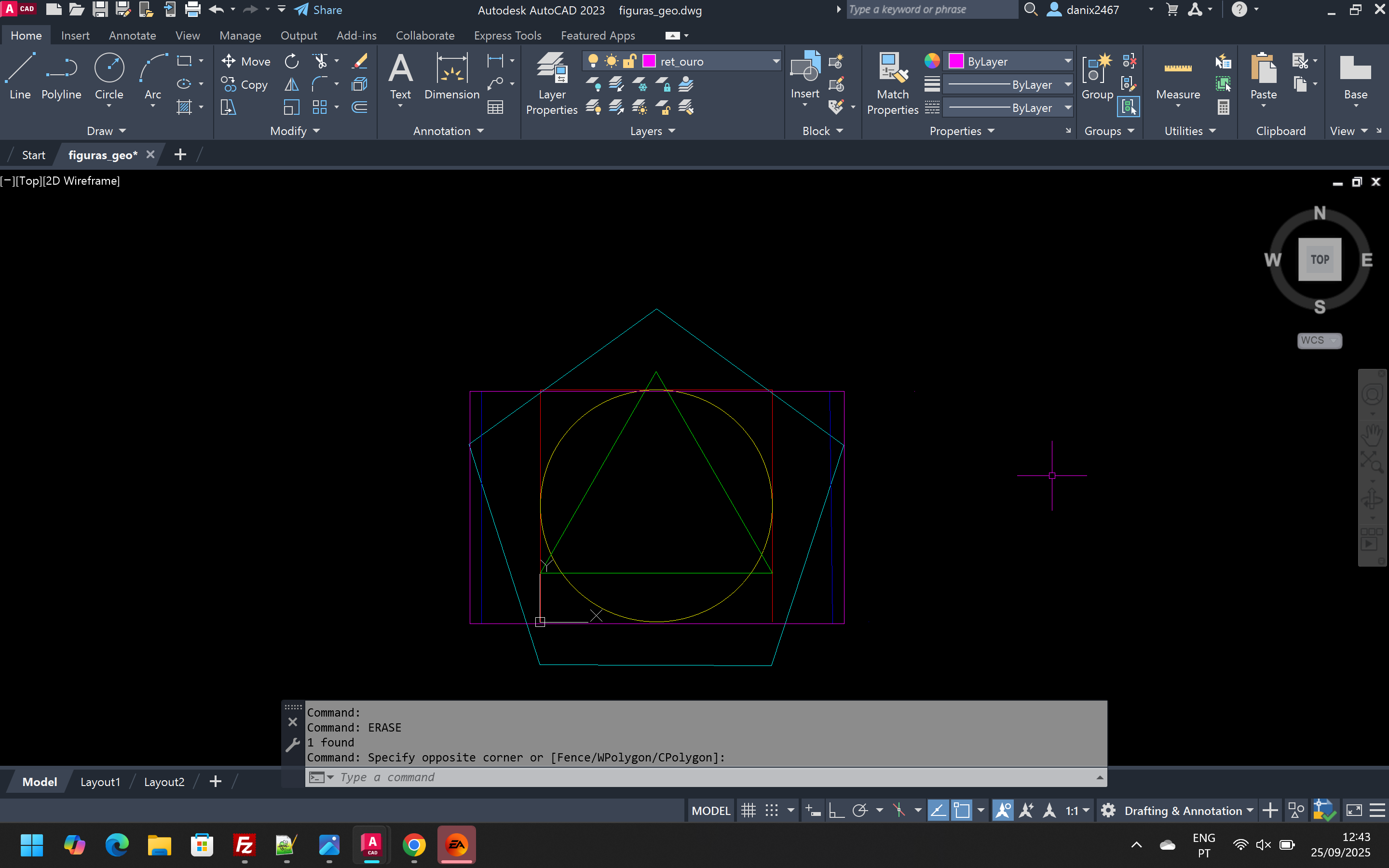

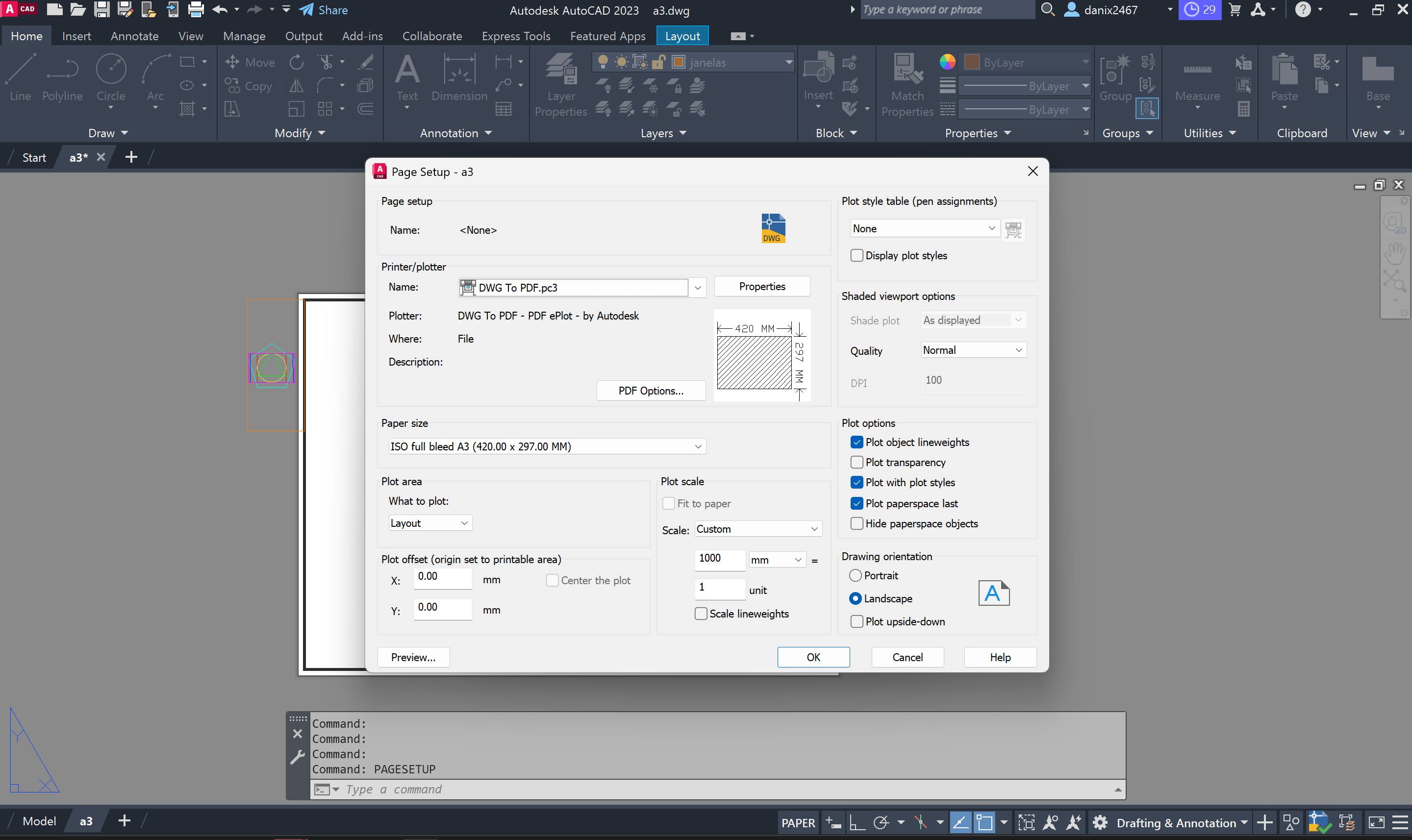

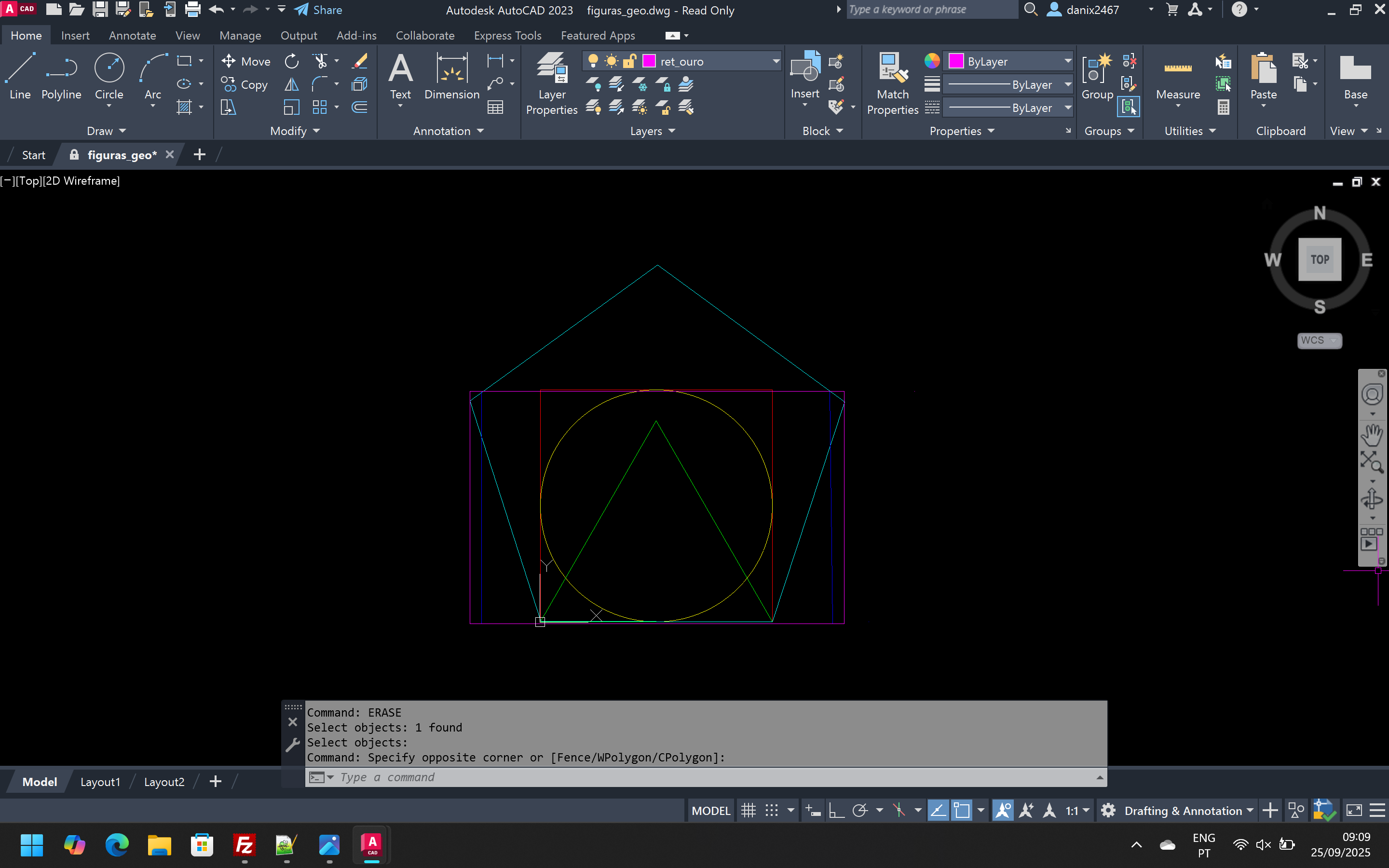

Posteriormente, a finalização da figura geométrica procedemos a estudar a função Layout1. Esta funç&atlde;o compara-se a uma folha de papel, cujo acabamos por atribuir características da mesma como o tamanho da folha A3 e escala do layout pelo command PAGESETUP. Em seguida, após ser modificada, utilizamos o command TRIM para eliminar todas as linhas definidas através das Properties.

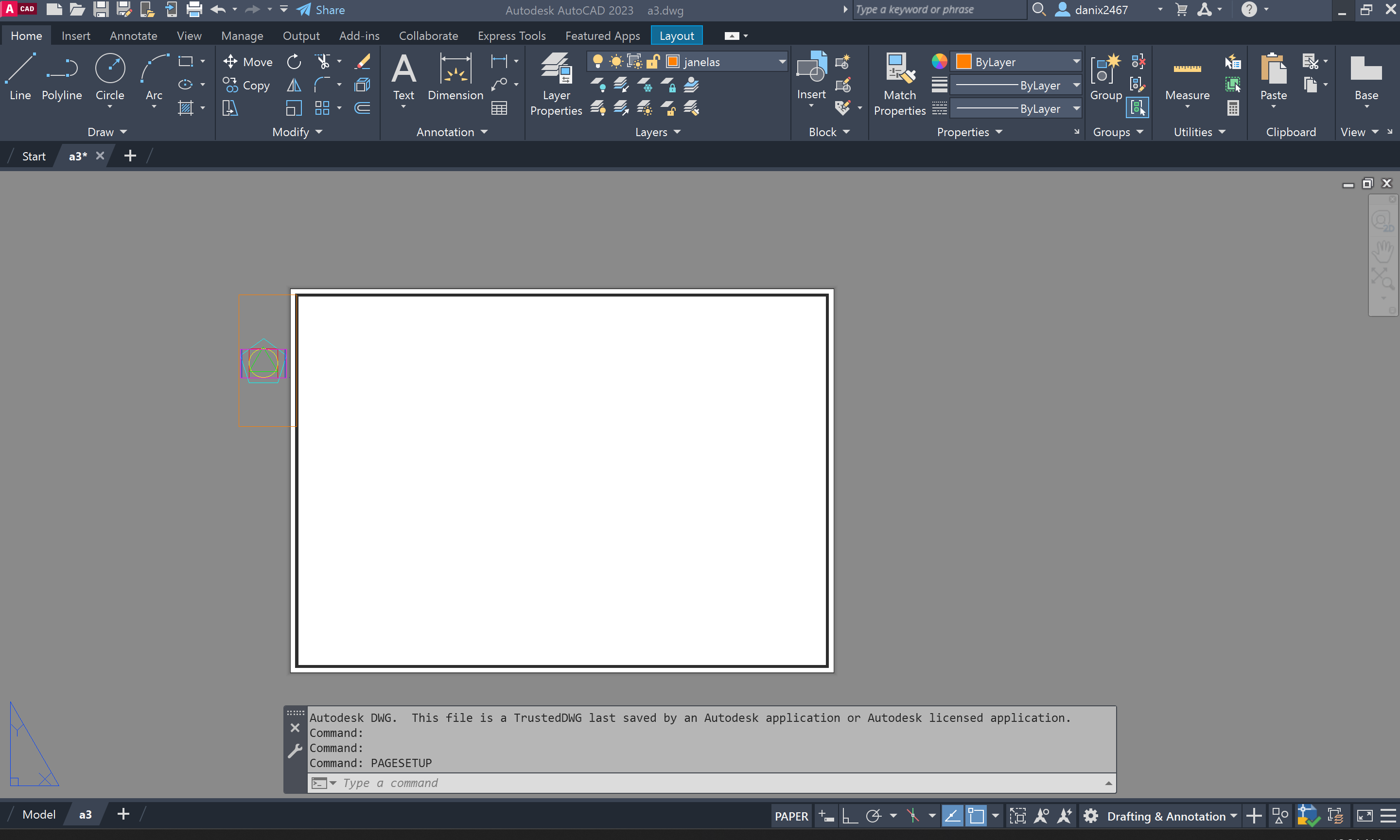

Depois da folha pronta começamos por criar outra Layer com o nome de esquadria, definida com a cor 251, com o propósito de criar uma esquadria de 0.005 mm. Para criar esta esquadria recorremos aos commands XLINE, para criar as linhas, o OFFSET, para tornar o conjunto de linhas em uma só assim como uma moldura, o TRIM, para eliminar o excesso de linhas que ficaram no exterior, o FILLET, para ajustar os cantos da folha e por fim o PEDIT, para dar expessura a mesma.
Por último, foi criada outra layer com o nome de janelas, definida com a cor 30, para colocar o exercício das figuras na folha A3.
