Introdução de um novo exercício onde elaborou-se um modelo 3D de uma hipérboles.

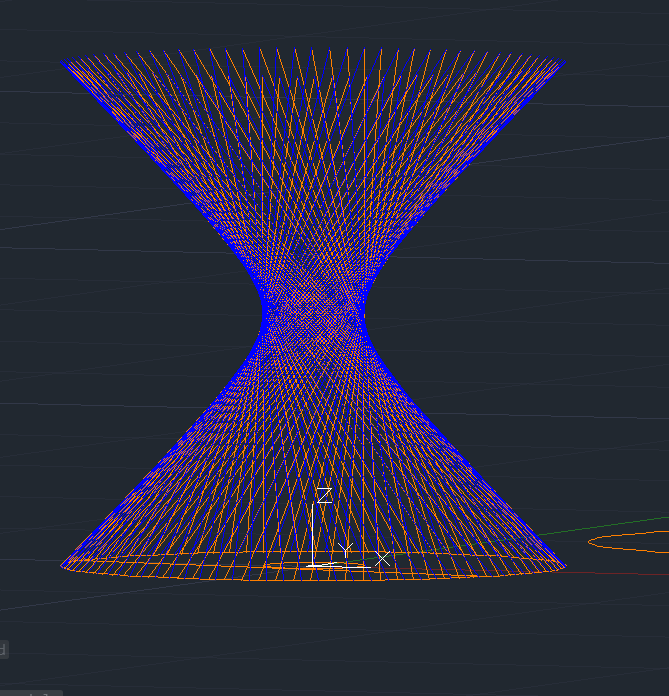

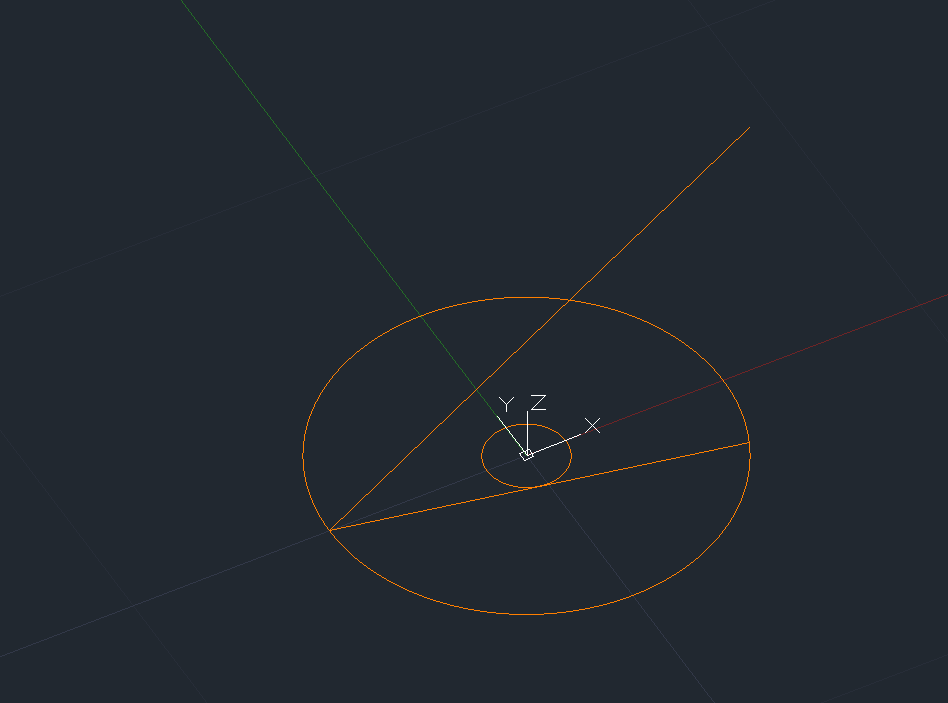

A hiperbole foi criada a partir de linhas e um circulo. Utlizou-se os seguintes comandos: CIRCLE, para criar o circulo base; LINE, para as linhas; EXTEND, para alongar as linhas e ARRAYCLASSIC, para reproduzir as linhas e obter a hiperbole.

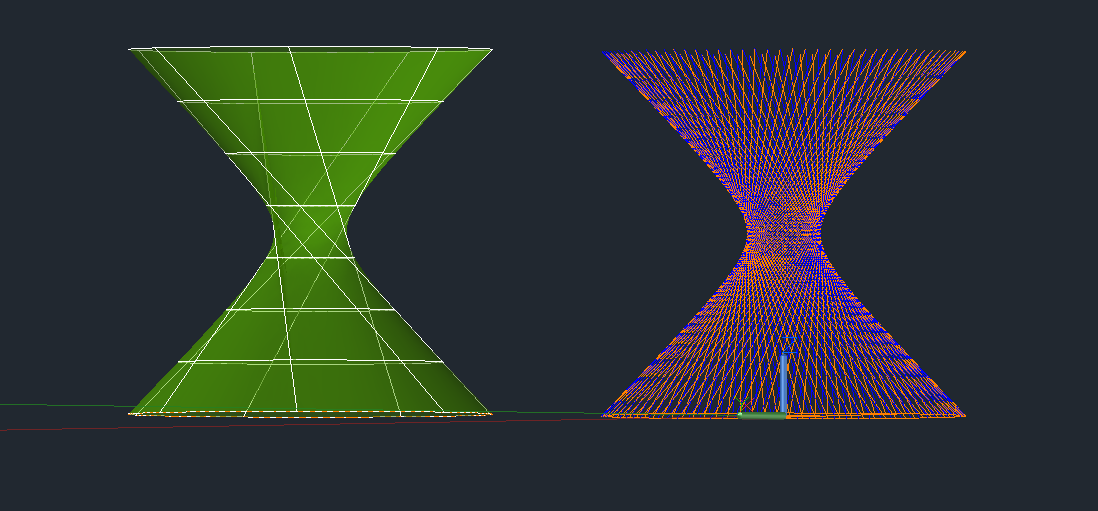

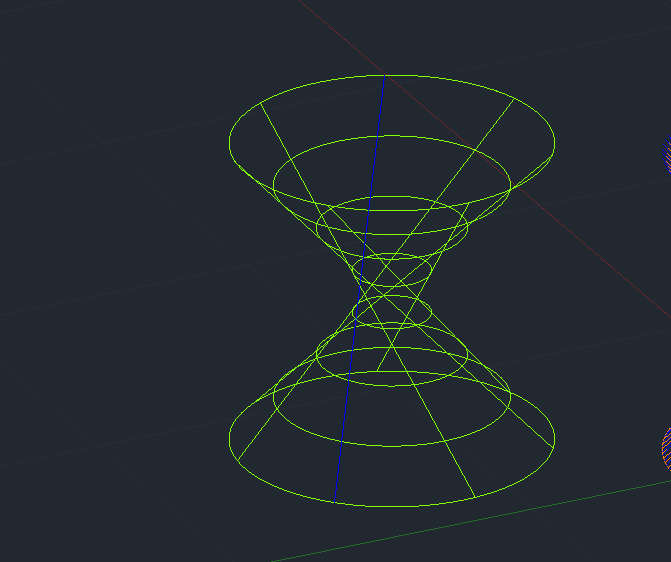

Criou-se mais uma hiporbole desta vez utilizando o comando COPY, para copiar a base da primeira hiperbole e REVOLVE para gerar o solido em 3D.

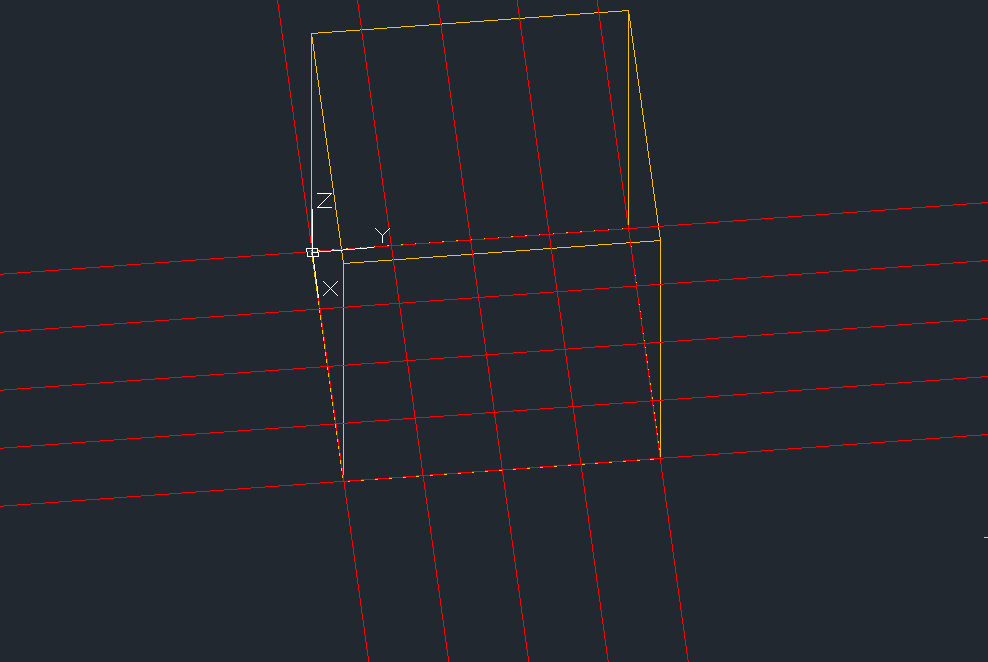

Início de novo exercício, um dado de joogo em 3D. Utilizou-se o comando BOX, para criar um cubo de forma efeciente, XLINE, para as linhas auxiliares da crição das pintas do dado.

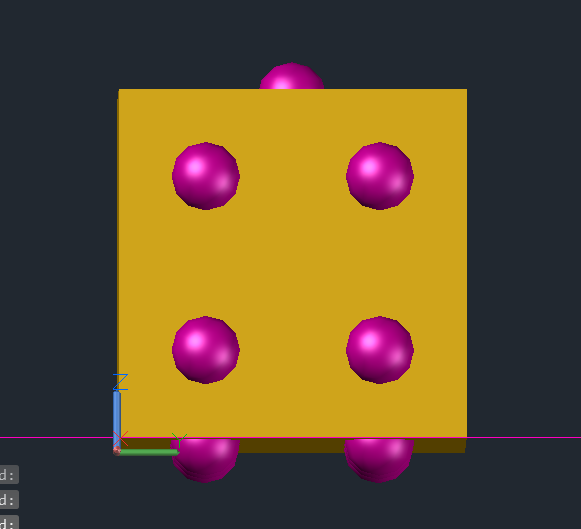

Para criar o primeiro lado do dado, utilizou-se o comando SPHERE para gerar as esferas, correspondentes às seis pintas. Para os demais lados foi utilizado ALLIGN e o COPY.
Aula 18
Início de novo exercício, onde foi adaptação um ficheiro DWG para um novo programa, 3D Max.

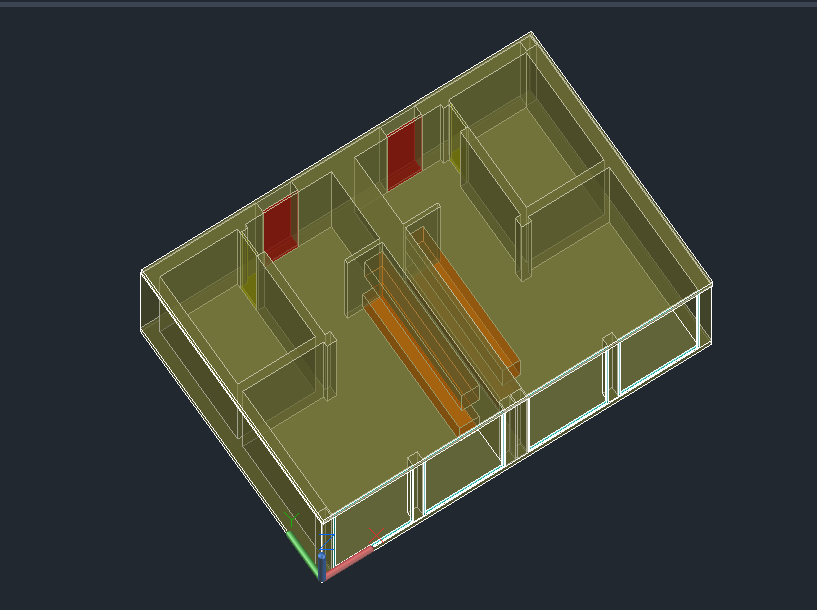

Construção de 2 T0 iguais, colados um com o outro, utilizou-se o comando APPLOAD para criar o T0 e com o comando MIRROR duplicá-lo.

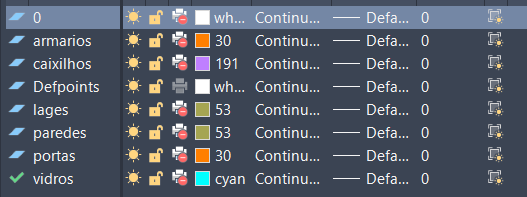

De seguida separamos cada parte dos dois T0 em 6 layers, utilizando o comando PROPERTIEES, para mover cada parte do T0 para a sua layer correspondente, e o UNION para agrupar tudo dentro de cada layer.
