Mestrado Integrado em Arquitetura 2C
Representação Digital
Professor Luís Romão
2024/2025
Leonor Soares
Semana 07
Aula 13 e 14
Introdução para escalar plantas. Para isso utilizamos a planta do Bairro Alto que está disponivel página Miarq2 .
Guardamos a Planta 1:1000 CAD .
Para isso criamos as layers: aux e folha

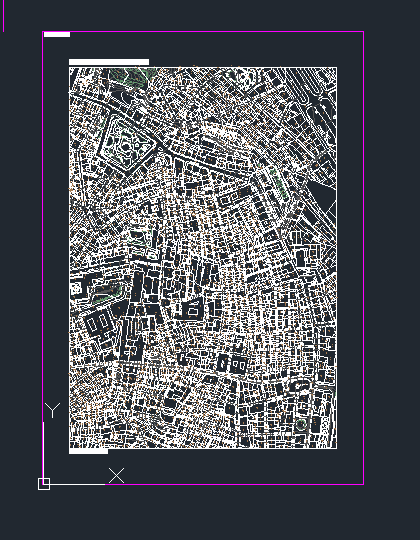

Importamos para dentro do AutoCad a planta com o comando, IMPORT. O ficheiro apesar de indicar que está no formato A0, estava ligeiramente alterado, para corrigir isto criamos com o comando, RECTANG, um retângulo com tamanho de um A0. Depois utilizamos o comando, SCALE, para escalar a planta com o retângulo, utilizando dois pontos da planta com os pontos do retângulo.
Criamos dois layouts em formato A0 e um na escala 1/100 e outro na escala 1/1000

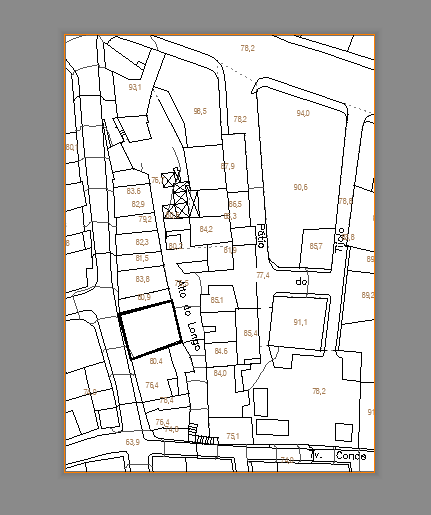

PLanta 1/100 A0

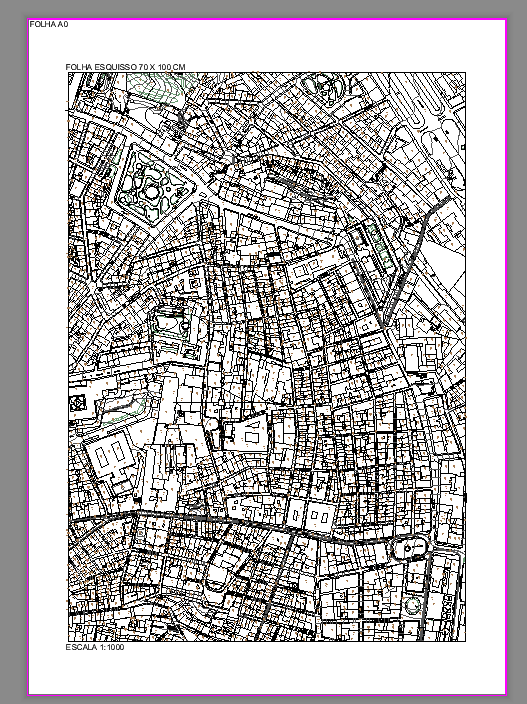

PLanta 1/1000 A0
Início de novo exercício onde recriamos uma planta e os seus cortes em representaçãO 3D.

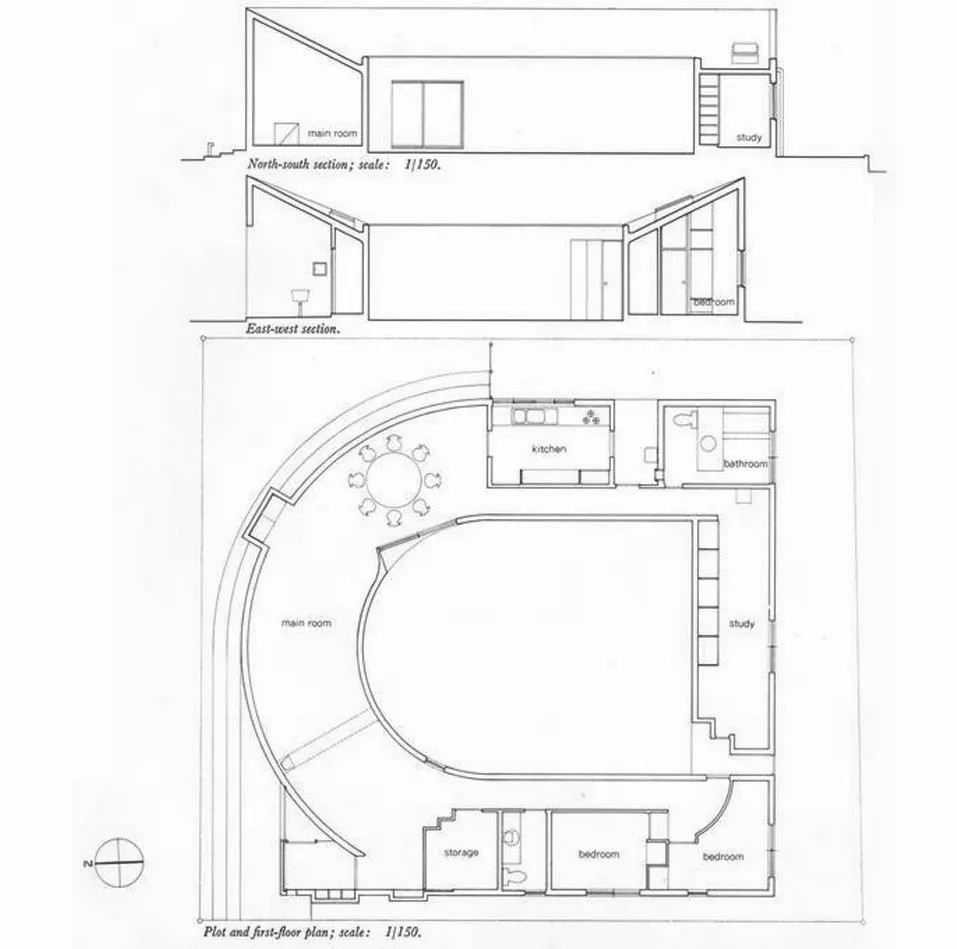

Importámos uma planta e cortes de Uhouse de Toyo Ito em formato jpeg para o AutoCAD.

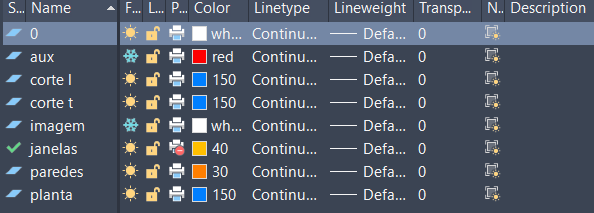

Para isso criamos as seguintes layers.

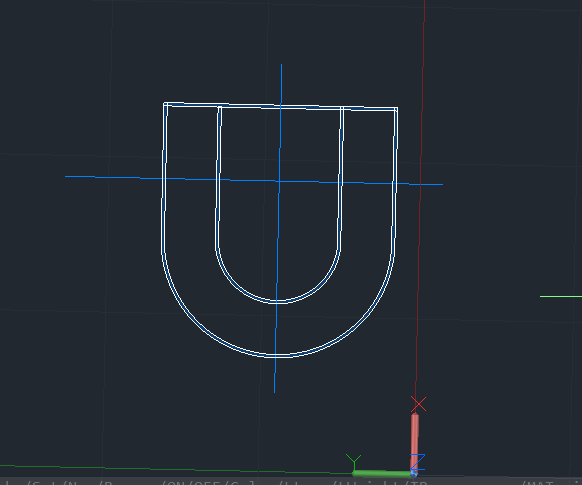

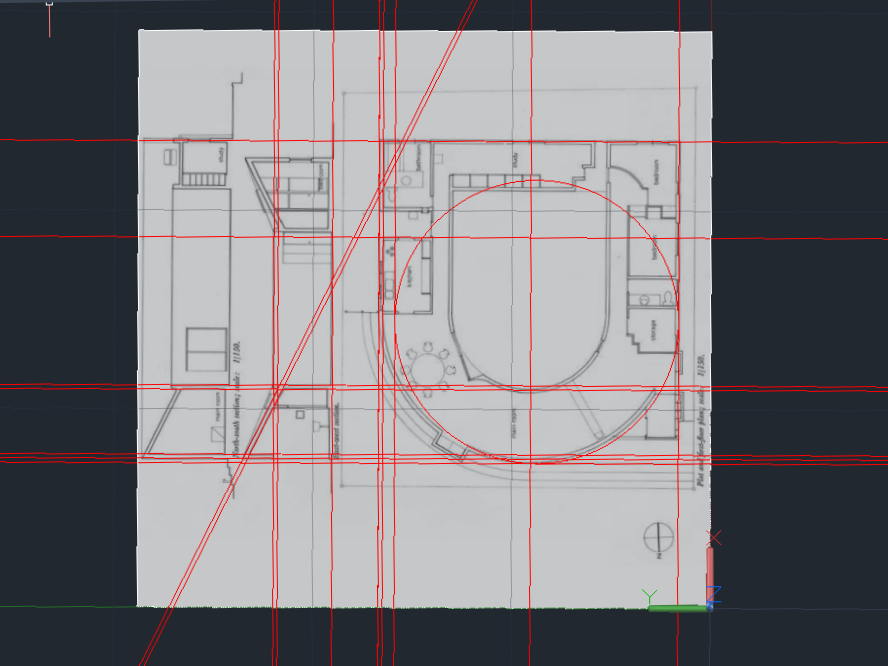

Desenhámos linhas auxiliares que nos ajudassem a definir os limites das paredes. Utilizando os comandos: XLINE, OFFSET e PLINE.

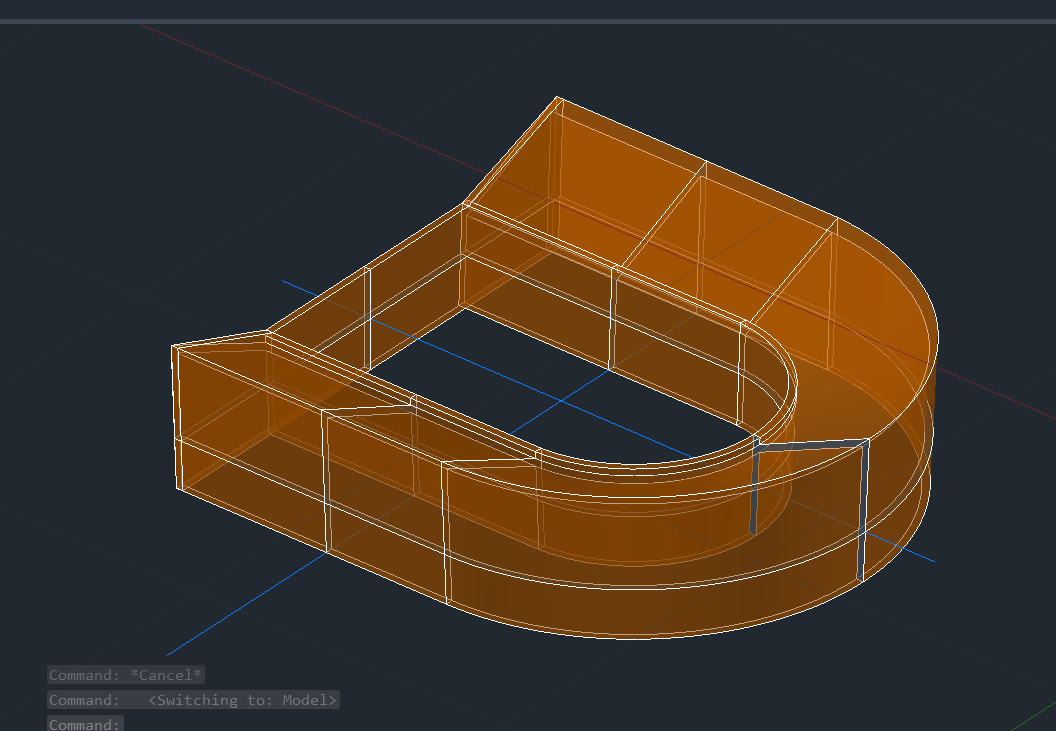

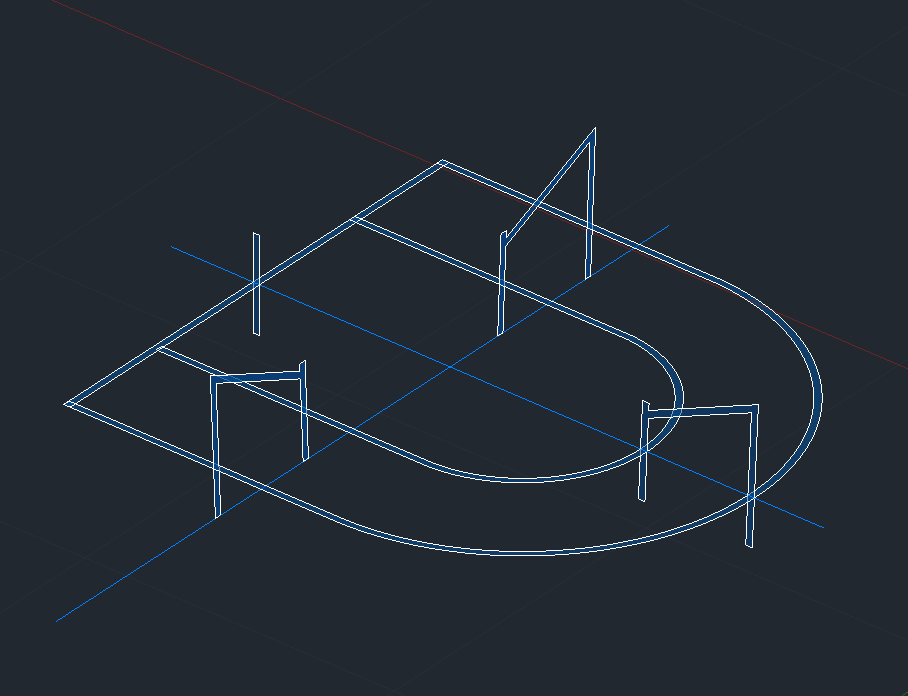

Com o comando EXTRUDE, demos espessura as paredes e com o comando SECTION fizemos a planta e cortes, transversal e longitudinal.

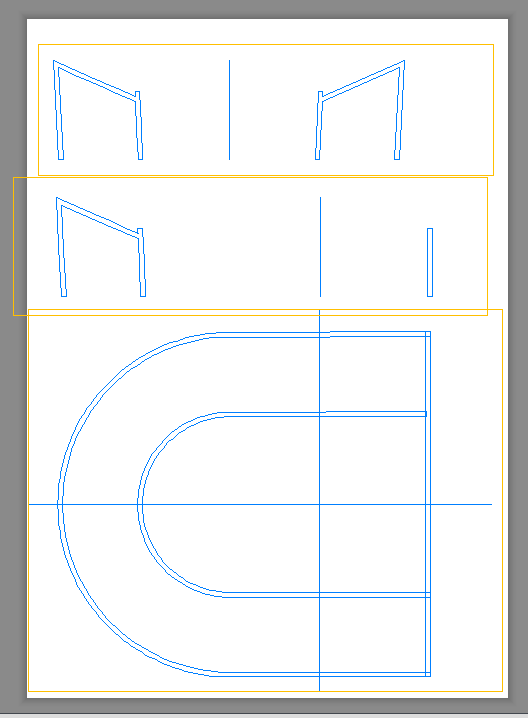

Criamos um layout e com o comando MVIEW adiconamos 3 janelas como o planta e os dois cortes cada um na sua respetiva janela, com o comando
-VPOINT colocamos todas as janelas em verdadeira grandeza.
