Mestrado Integrado em Arquitetura 2C
Representação Digital
Professor Luís Romão
2024/2025
Leonor Soares
Semana 06
Aula 11 e 12

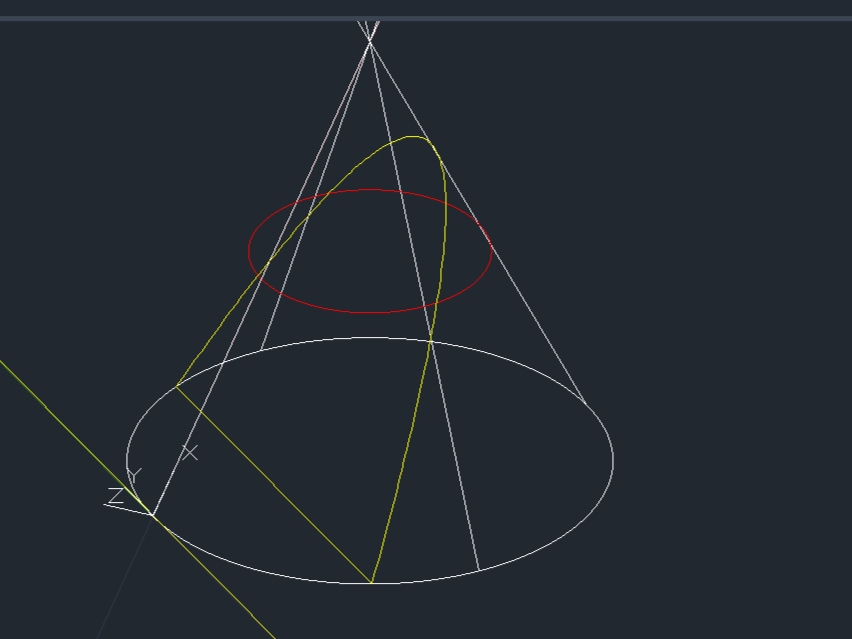

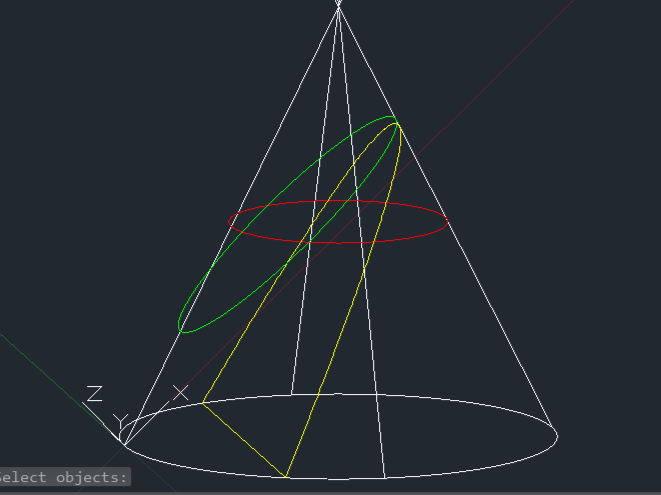

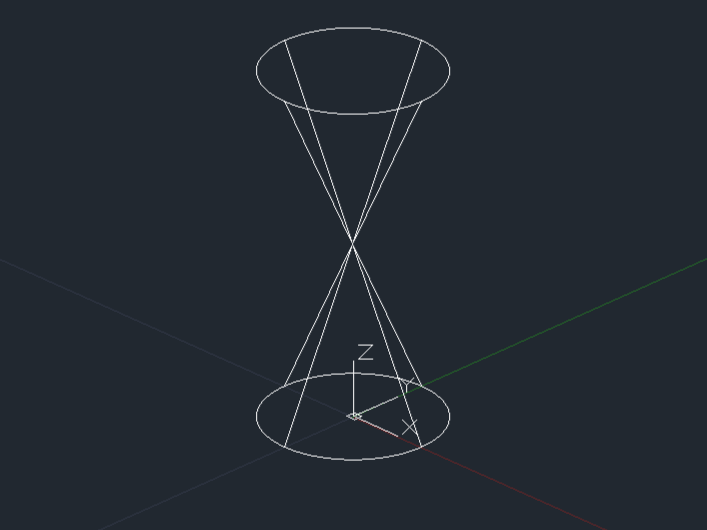

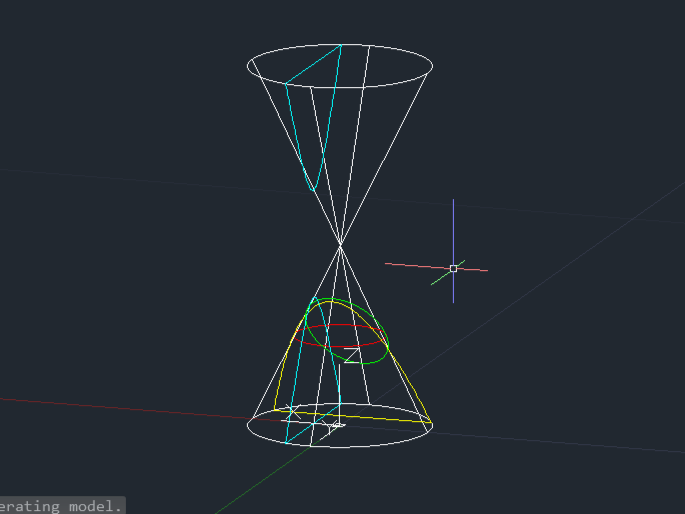

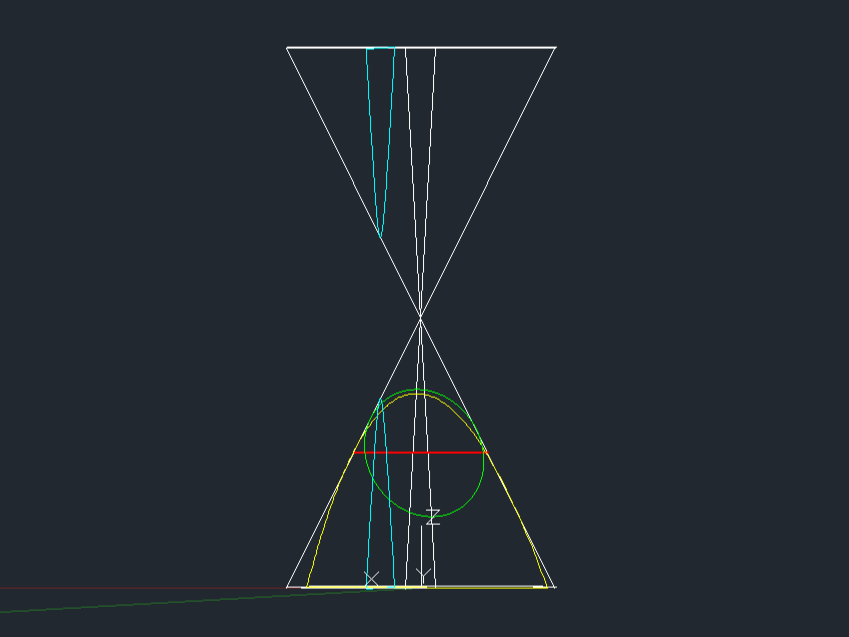

Introdução de figuras cónicas no autocad, figuras fruto da secção de um plano com um ou dois cones.

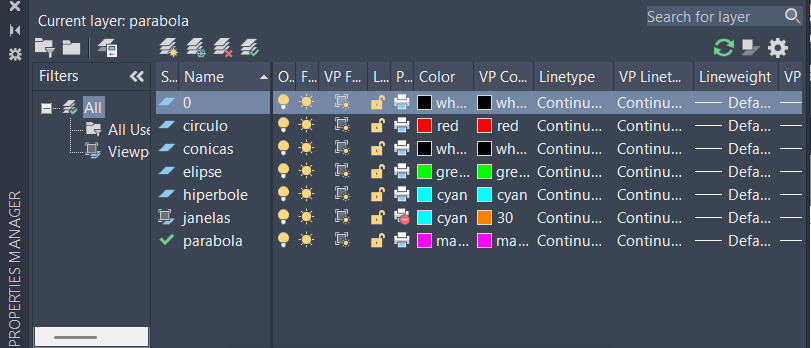

Para isso criamos as seguintes layers.
Uma para cada figura (círculo, parábola, hiperbole, elipse) e para os auxiliares na criação da secção do plano com o cone.

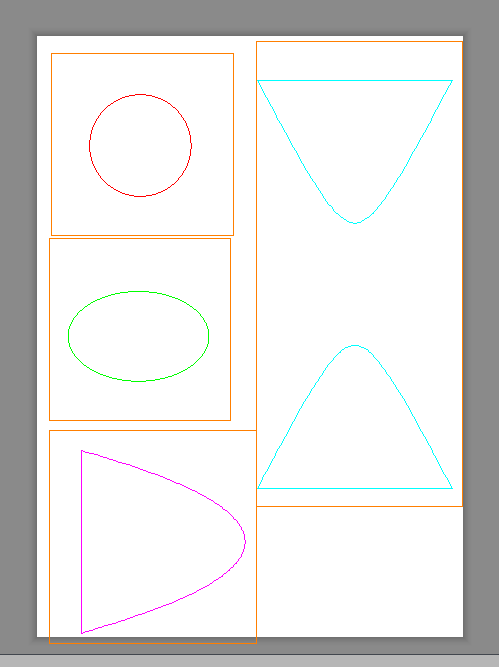

Criamos um layout em formato A4 e separados cada figura utilizando o comando, MVIEW. No final imprimimos em formato PDF, em preto e branco.
Conicas PDF

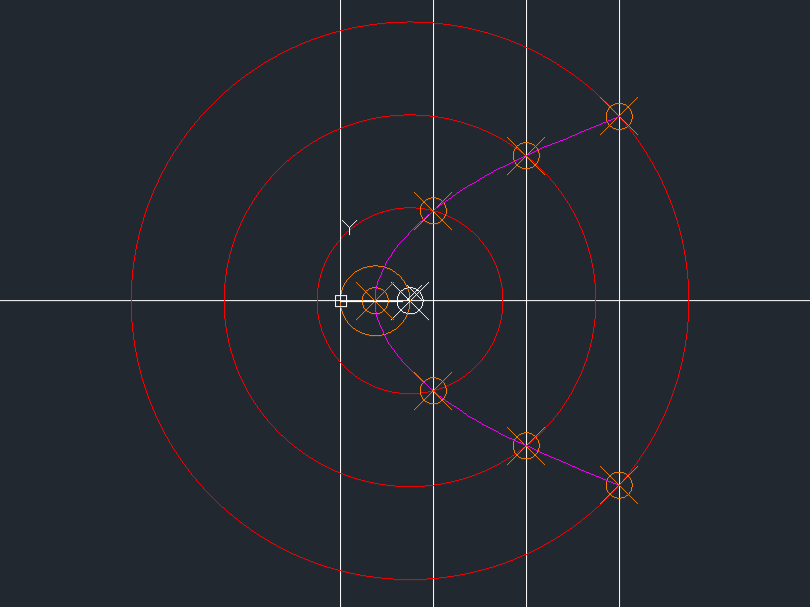

Início de novo exercício sobre parábolas, através de pontos.

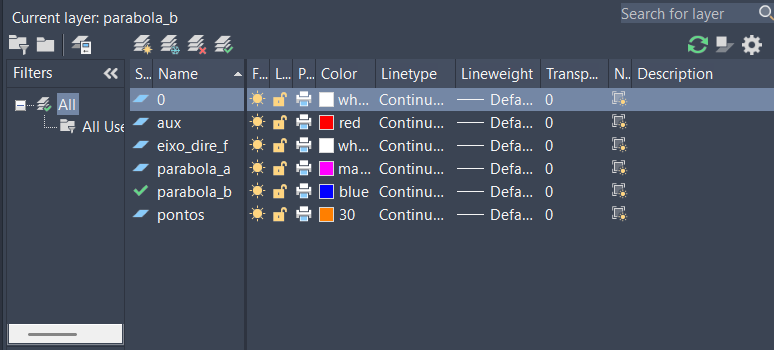

Para isso criamos as seguintes layers.

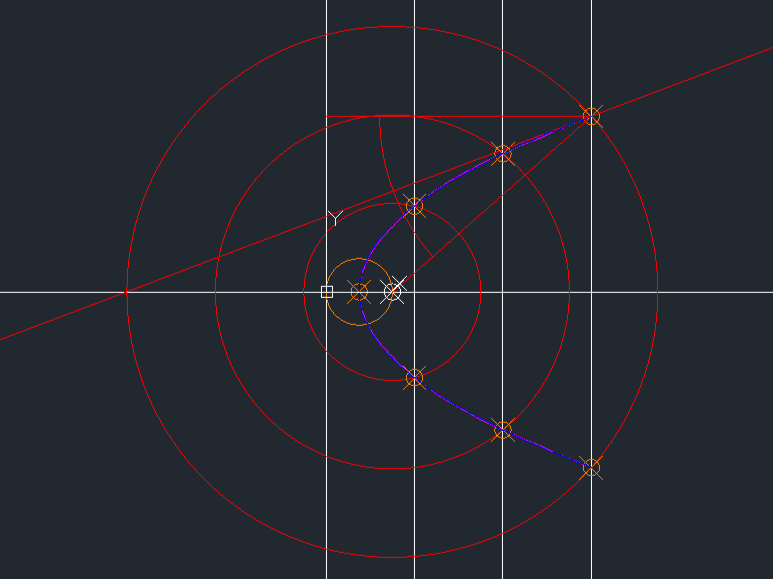

Desenhámos linhas auxiliares que nos ajudassem a encontrar pontos para desenhar as parabolas. Utilizamos duas maneiras de fazer as parabolas.
