Mestrado Integrado em Arquitetura 2C
Representação Digital
Professor Luís Romão
2025/2026
Joana Pacheco
Semana 07
Aula 13
Início de um novo exercício no âmbito da disciplina de Projeto.

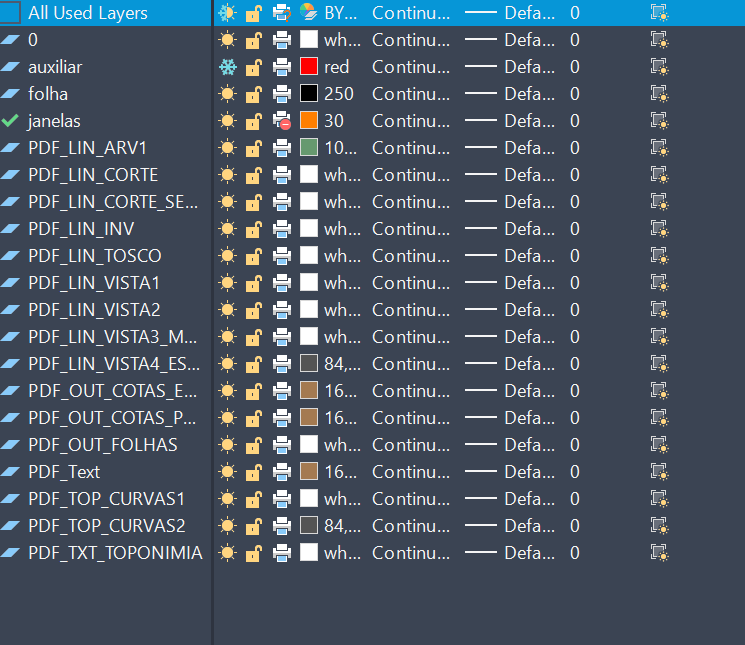

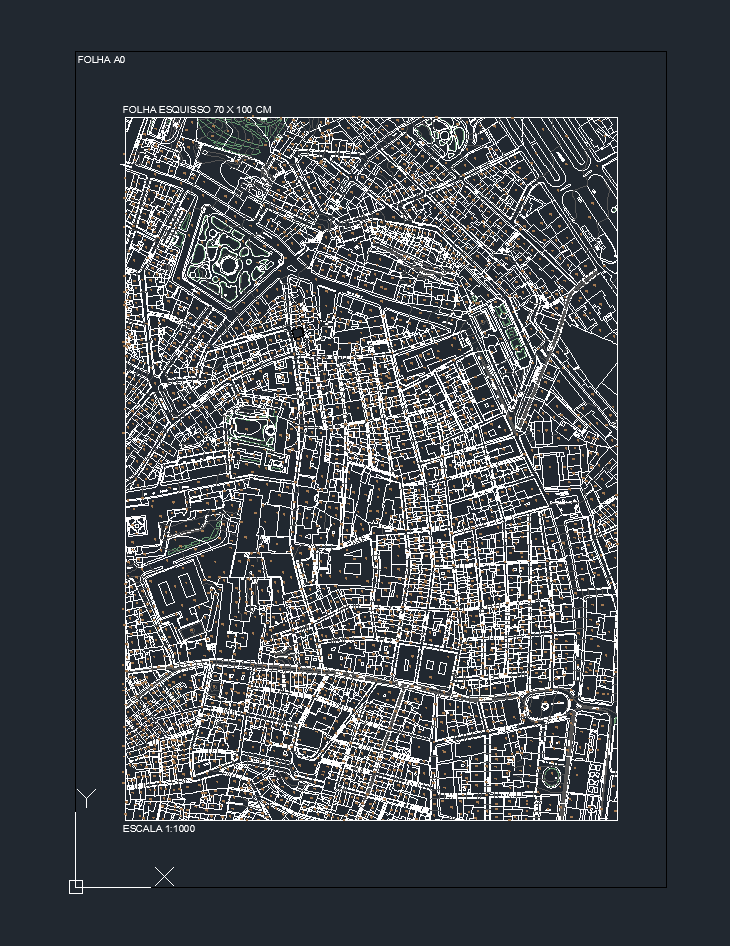

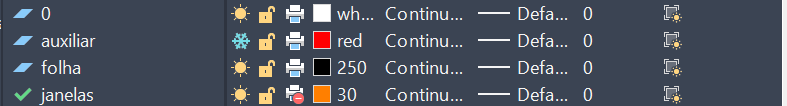

Trabalhámos no AutoCAD com a planta 1:1000 da zona de intervenção e criámos duas layers de trabalho: auxiliares e folha.

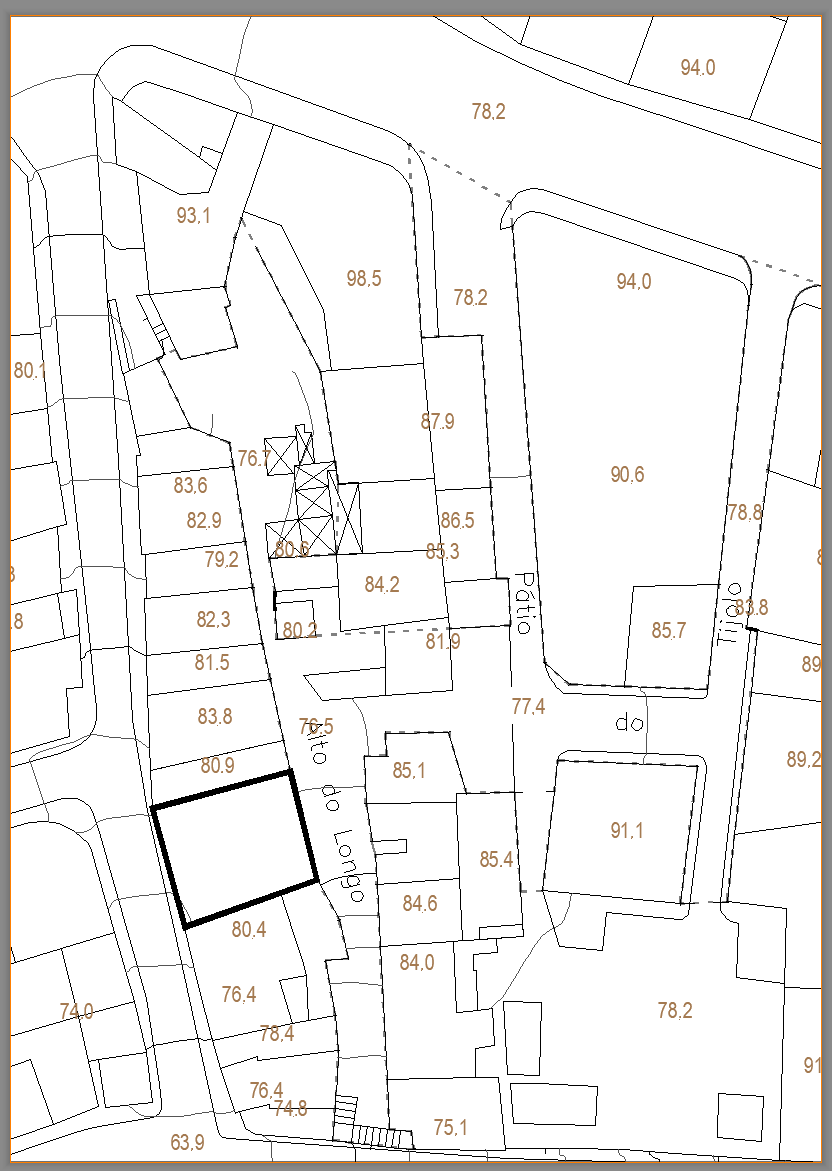

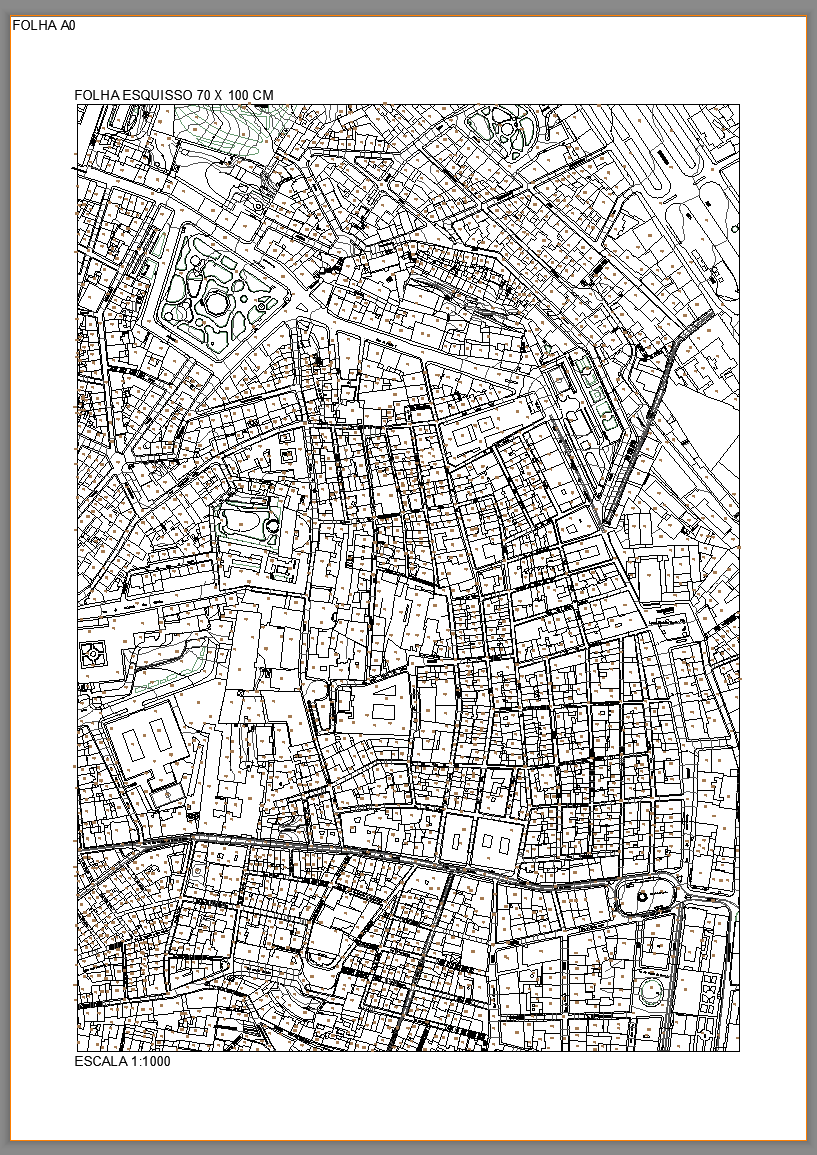

Criámos dois novos layouts no mesmo documento, designando-os escala_1_1000 e escala_1_100, alterámos o formato da folha e inserimos a planta em cada layout de acordo com a escala pretendida.

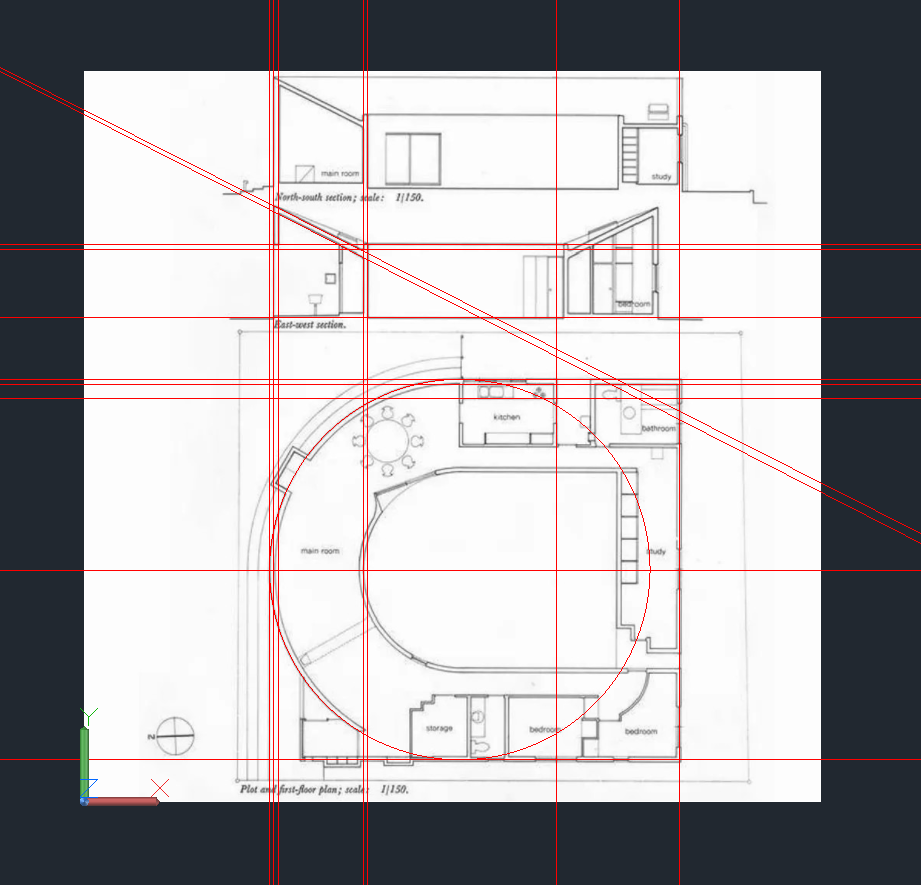

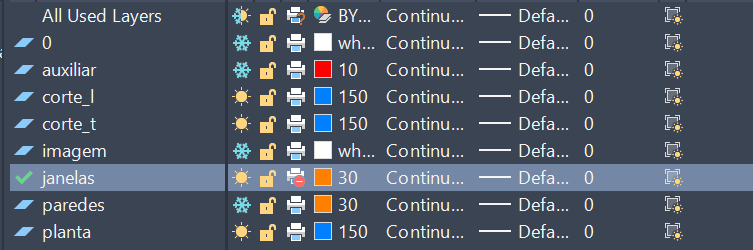

Após o exercício, importámos a planta da U House de Toyo Ito, convertida para JPEG no GIMP, e abrimo-la no AutoCAD, criando as layers.
Aula 14
Continuação do estudo da planta a Toyo Ito House.

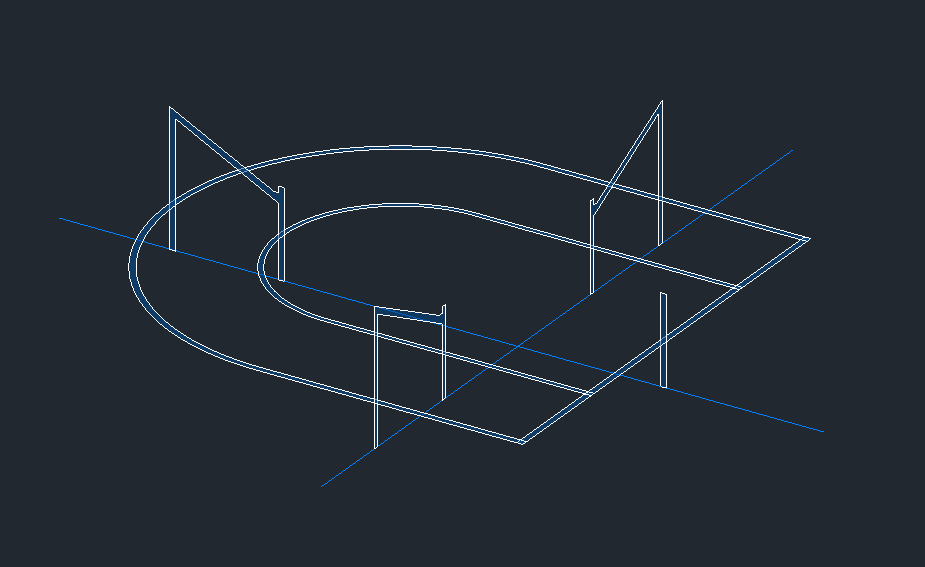

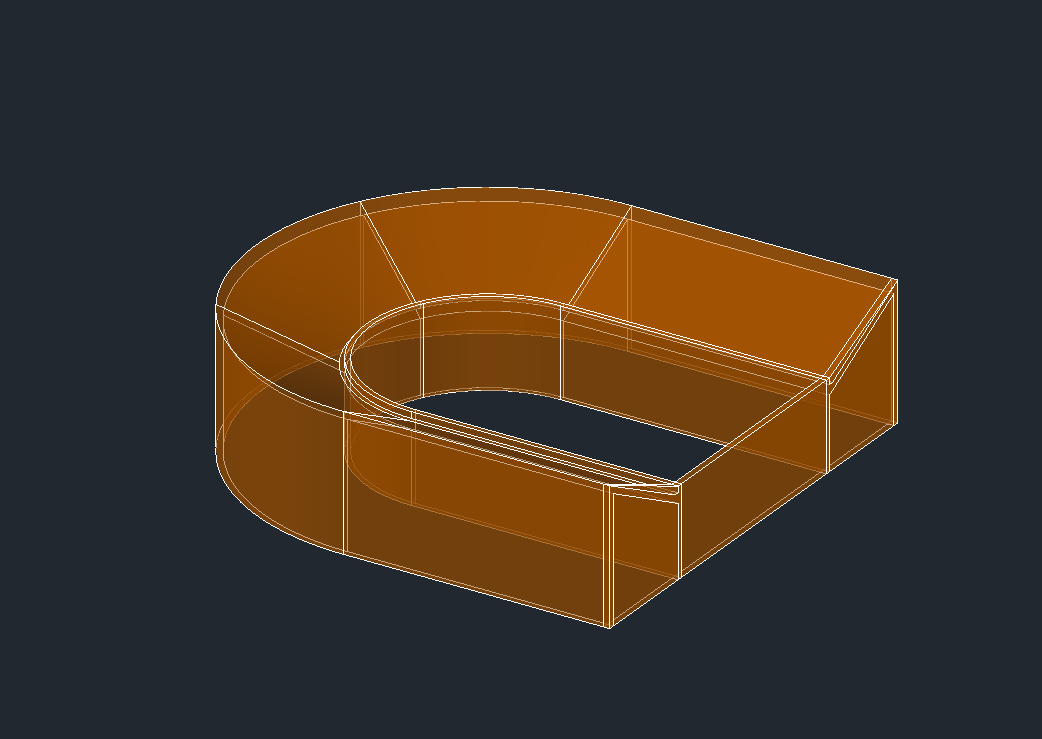

Conclução da volumetria e dos cortes com base na planta da casa.
