Mestrado Integrado em Arquitetura 2C
Representação Digital
Professor Luís Romão
2025/2026
Carolina Caravana
Semana 07
Aula 13
Início de um novo exercício no âmbito da disciplina de Projeto.

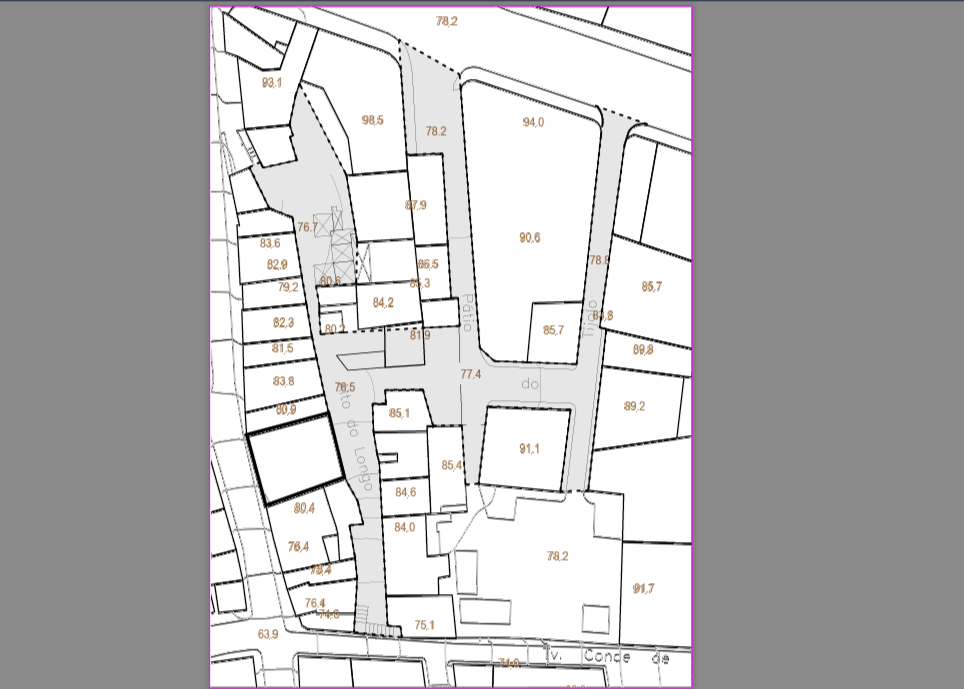

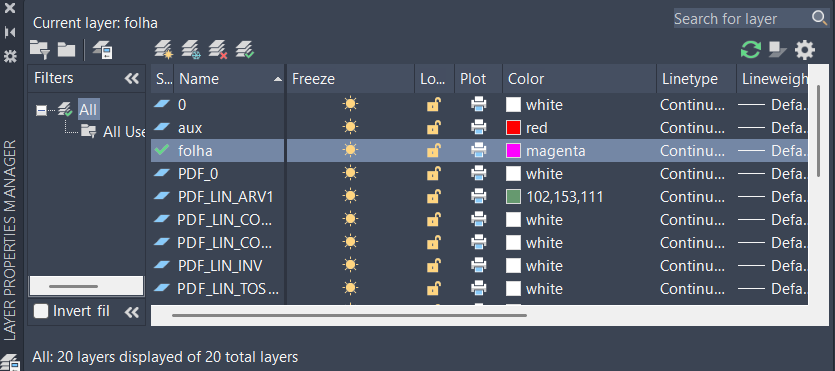

Trabalhámos no AutoCAD com a planta 1:1000 da zona de intervenção e criámos duas layers de trabalho.
- aux
- folha
Criámos dois novos layouts no mesmo documento, designando-os escala_1-1000 e escala_1-100, alterámos o formato da folha e inserimos a planta em cada layout de acordo com a escala pretendida.

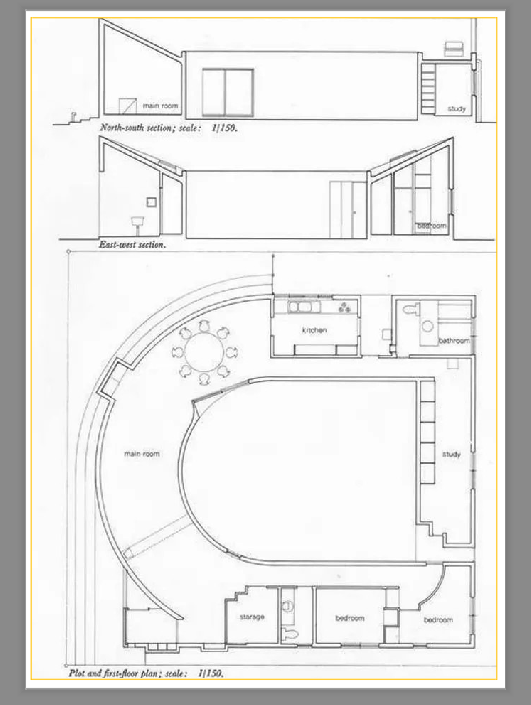

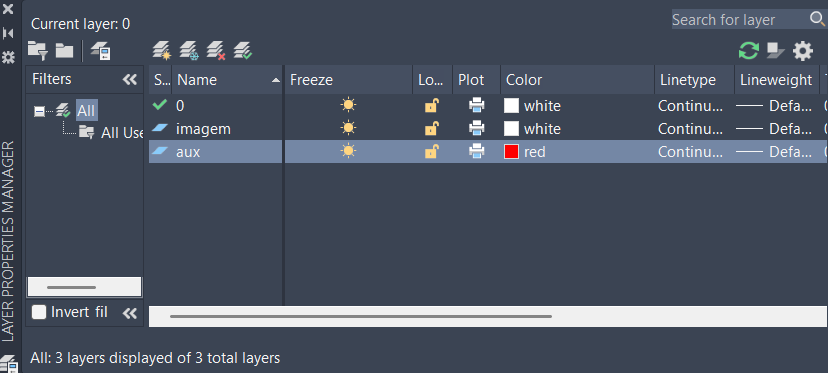

Após o exercício, importámos a planta da U House de Toyo Ito, convertida para JPEG no GIMP, e abrimo-la no AutoCAD, criando as layers:
- aux
- imagem
Aula 14

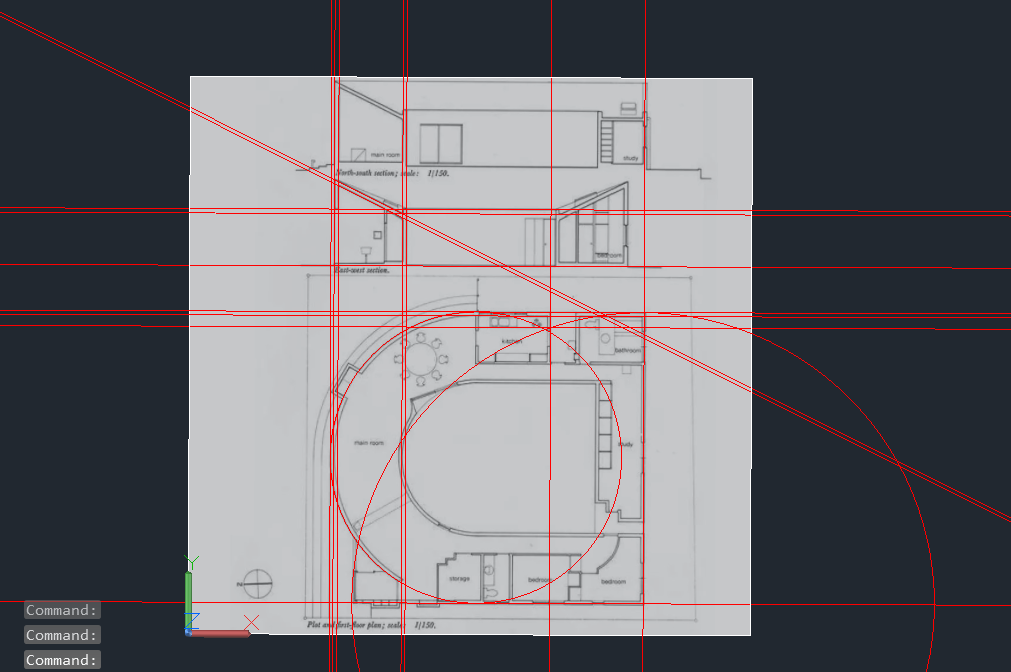

Continuação do estudo da planta a Toyo Ito House.

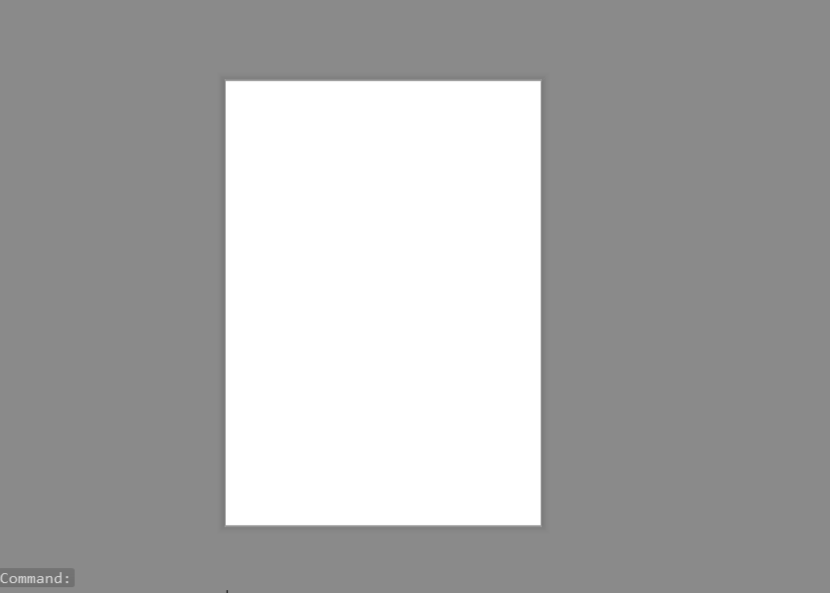

Alteração da folha de layout para o tamanho A4,através do comando PAGESETUP.

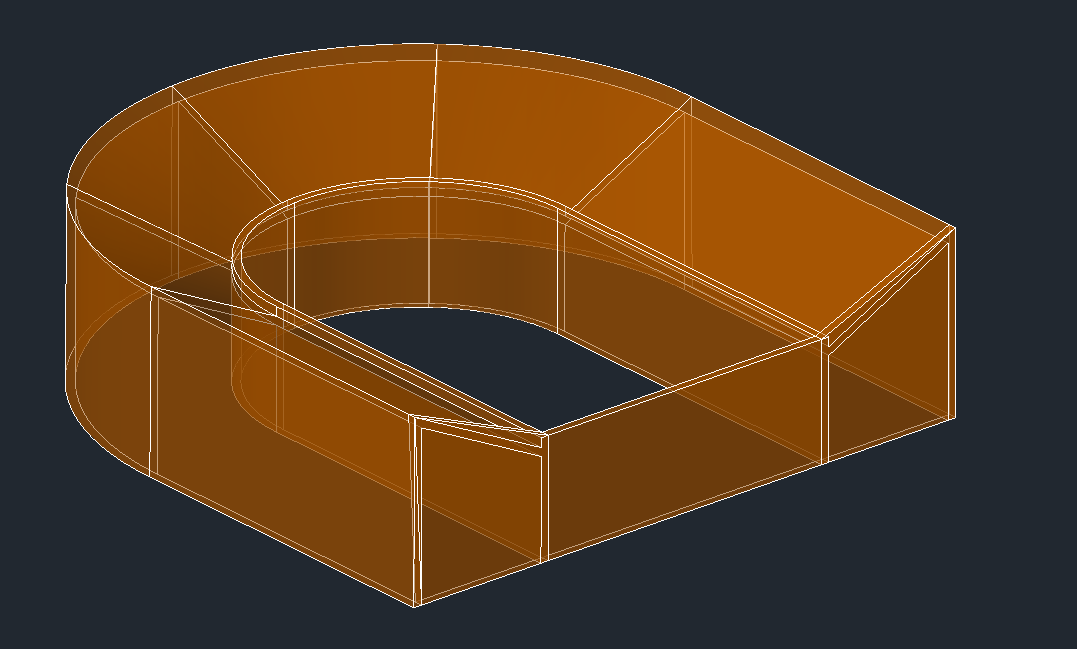

Conclução da volumetria a criar, através do comando EXTRUDE.
