Semana 11
LI
AULA 23

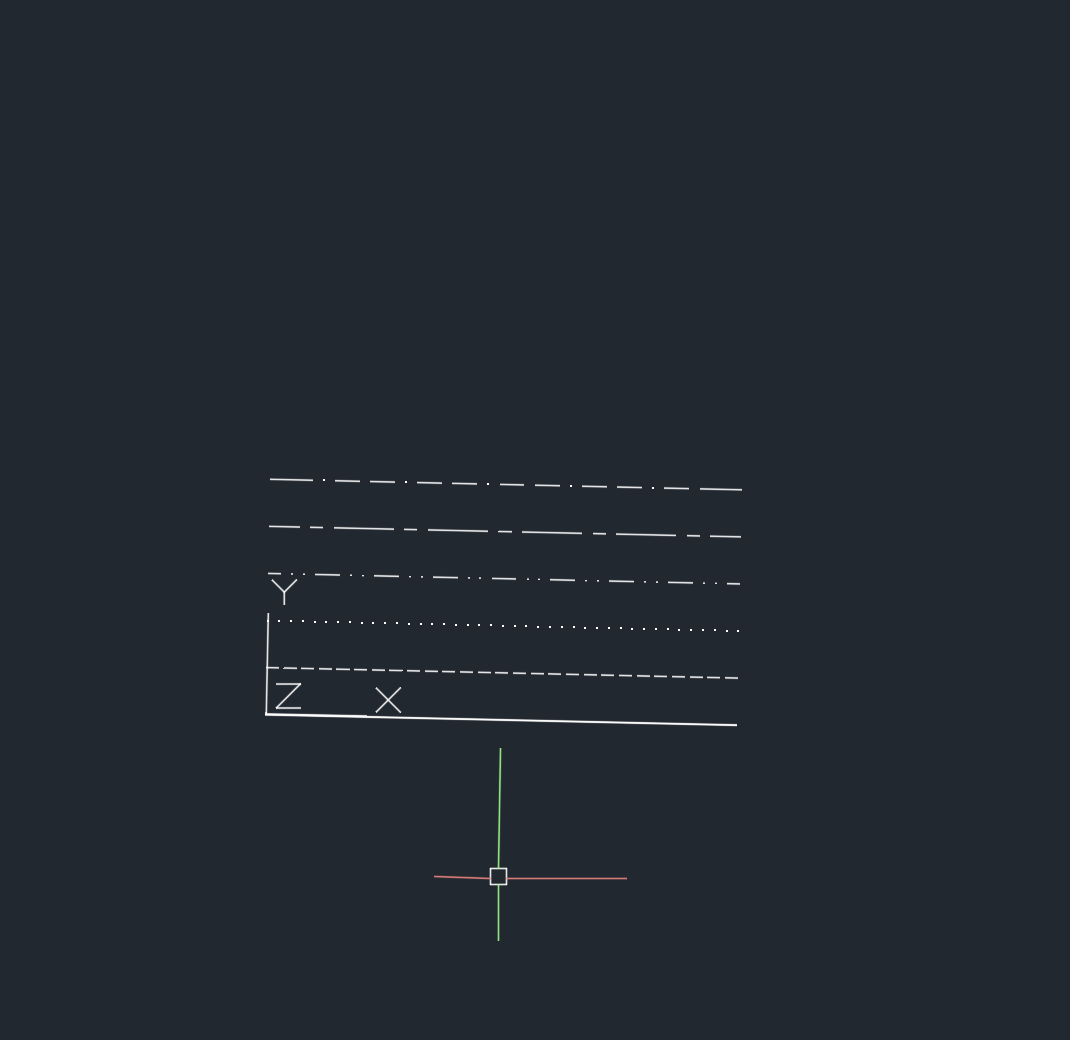

-AUTOCAD - LINHAS
Representação de diferentes "tipologias" de linhas, através do comando LINETYPE (no qual fez se a seleção das linetypes
BORDER,CENTER,DASHSOT,DIVIDE e HIDDEN) e do comando LTSCALE (ferramenta que controla a escala global dos tipos de linha no desenho).

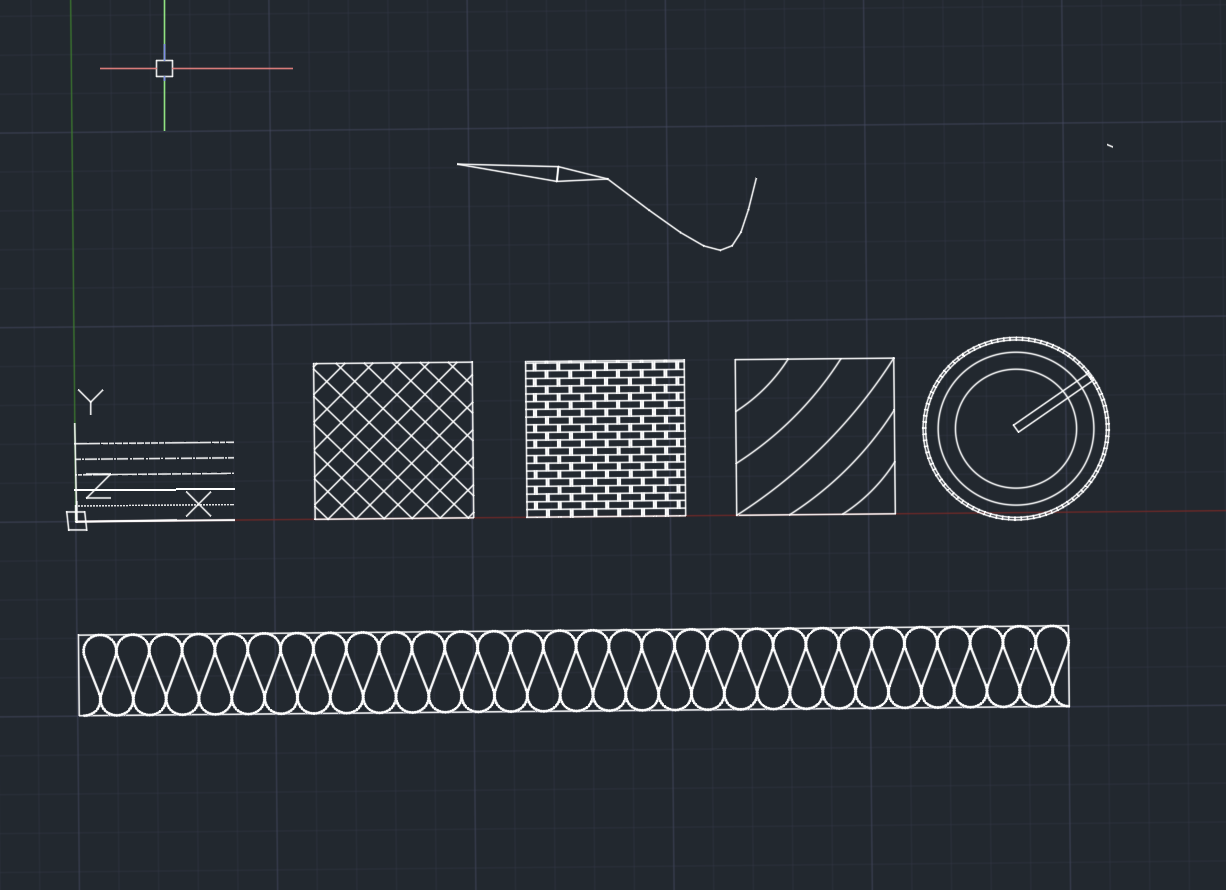

-PREENCHIMENTO DE FORMAS
Uso do comando HATCH (ferramenta usada para preencher uma área fechada com uma textura ou cor sólida)
como estudo de implantação de preenchimentos.
Introdução, no Autocad, de um novo preenchimento, com textura de "madeira" sob diferentes formas.
Para este efeito, e sendo o ficheiro em formato LSP, usou-se o comando "MAD" para dar forma aos comandos pré-defenidos.
Introdução, no Autocad, de um novo preenchimento, denominado
Introdução, no Autocad, de um ficheiro LSP, que servirá como ícone de indicação do norte.
Para este efeito, usou-se o comando "NORTE" para dar forma aos comandos pré-defenidos.
-AUTOCAD
Criação de um prédio de três pisos (cada um numa layer diferente) através do comando t0 que o professor nos forneceu.
Criação de plataformas em cada piso para a inserção de escadas, com auxílio dos comandos: RECTANGLE, EXTRUDE e COPY.

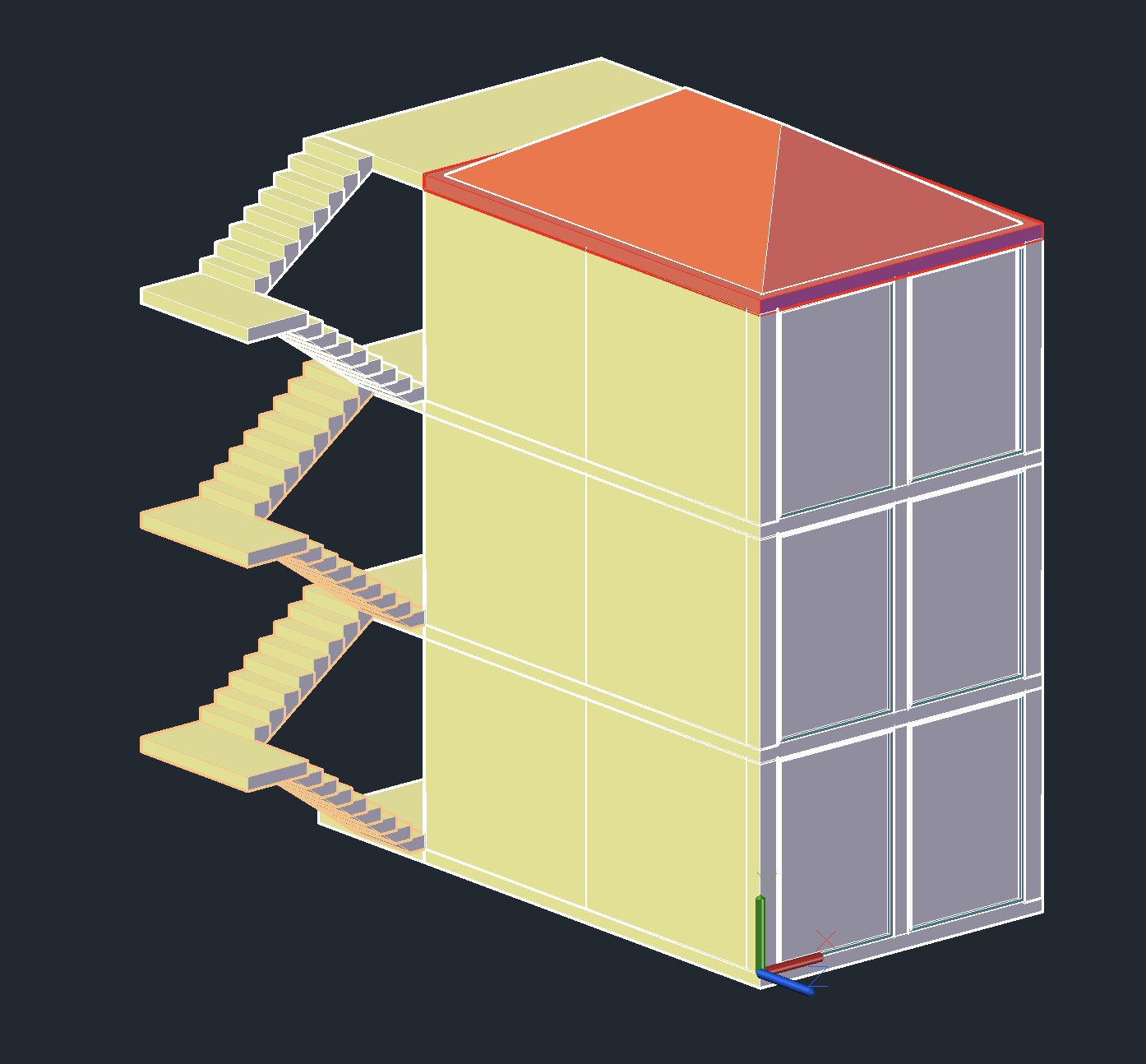

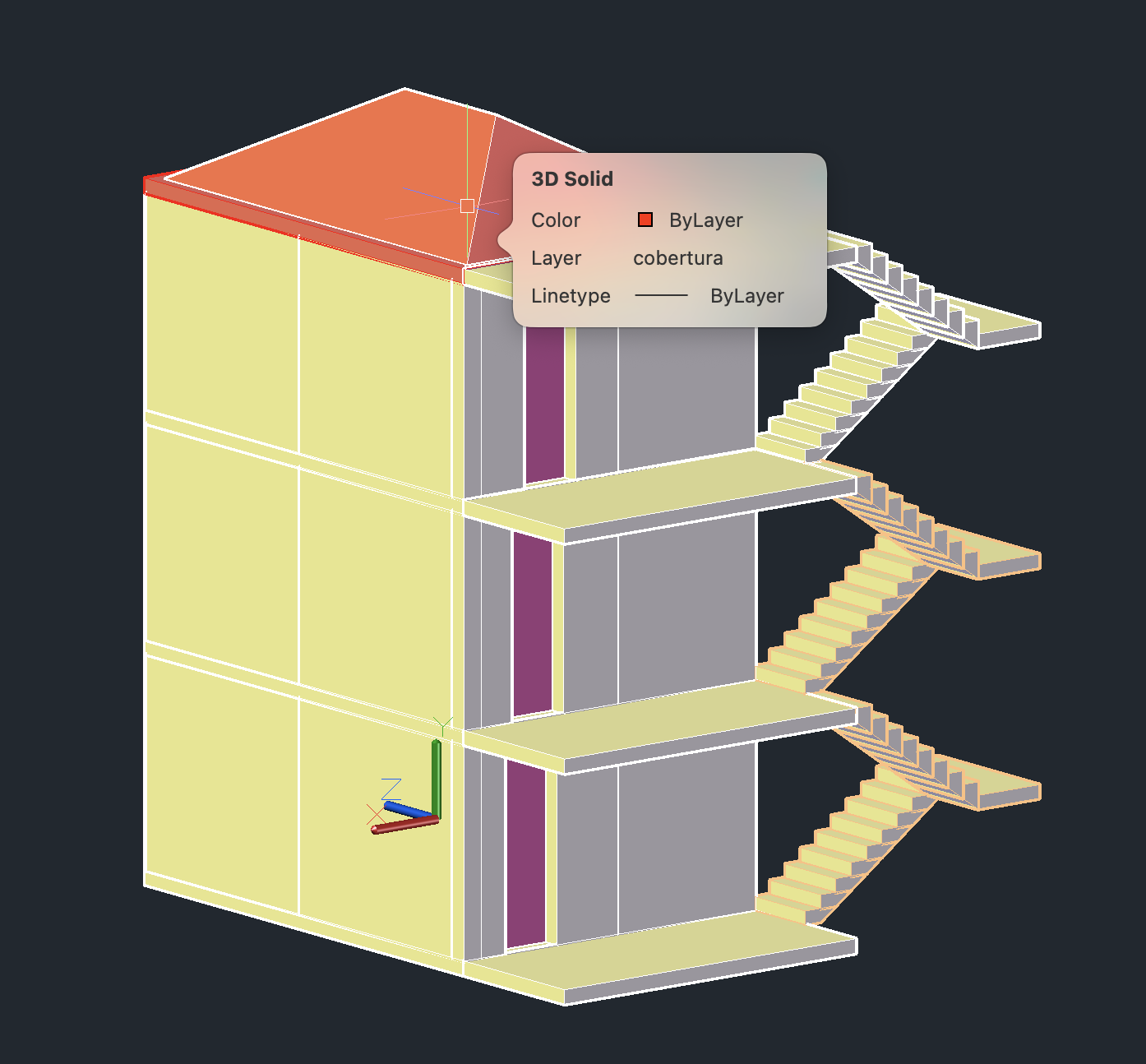

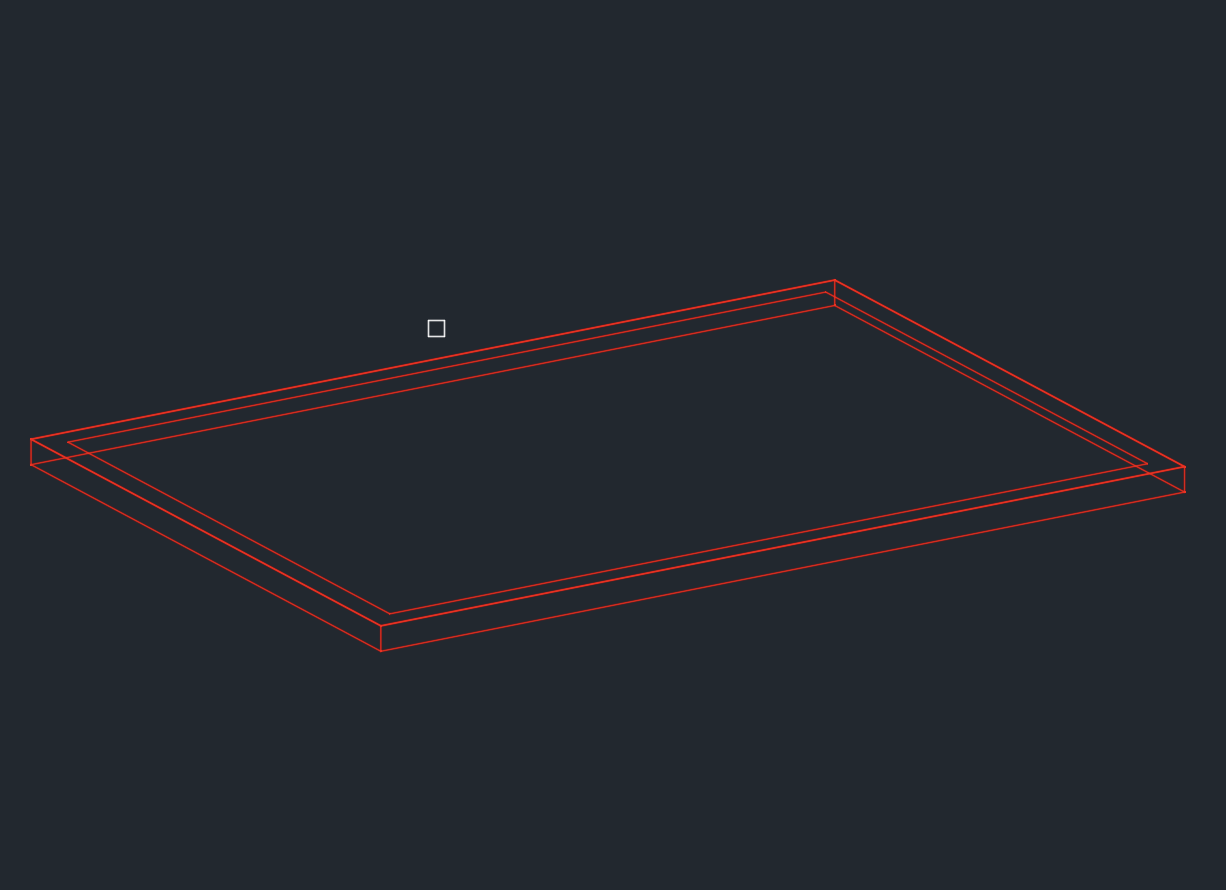

Formatação de telhado atraves do comentado RECTANGLE ; OFSET ; Inserção do comando 3DSTAIR, através do comando: APPLOAD. Utilização dos comandos: UCS, UCSDETECT e 3DSTAIR, para a criação de escadas.Criação de vidros nos dois caixilhos de cada piso, através do comando: RECTANGLE e REGION.
