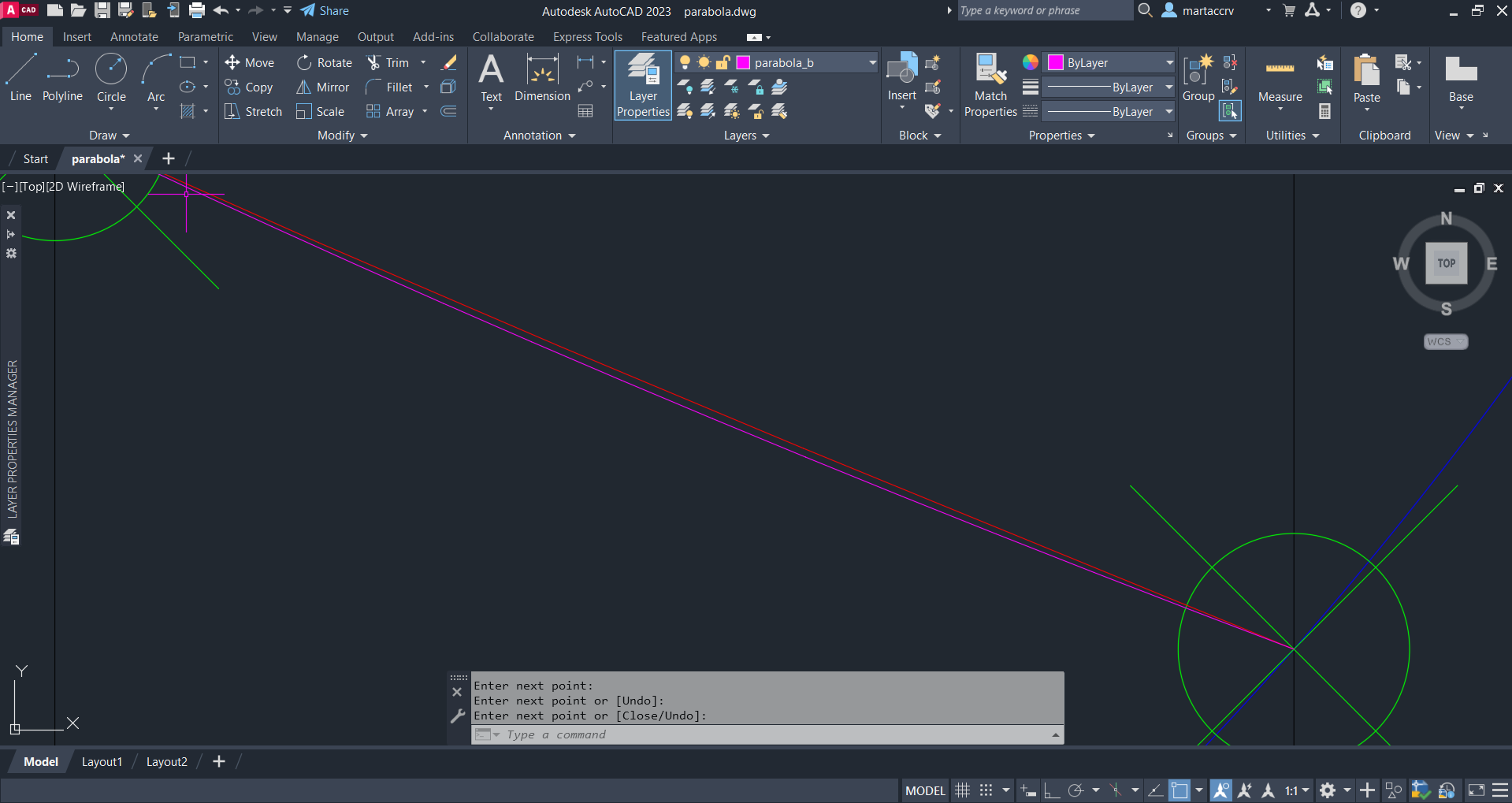

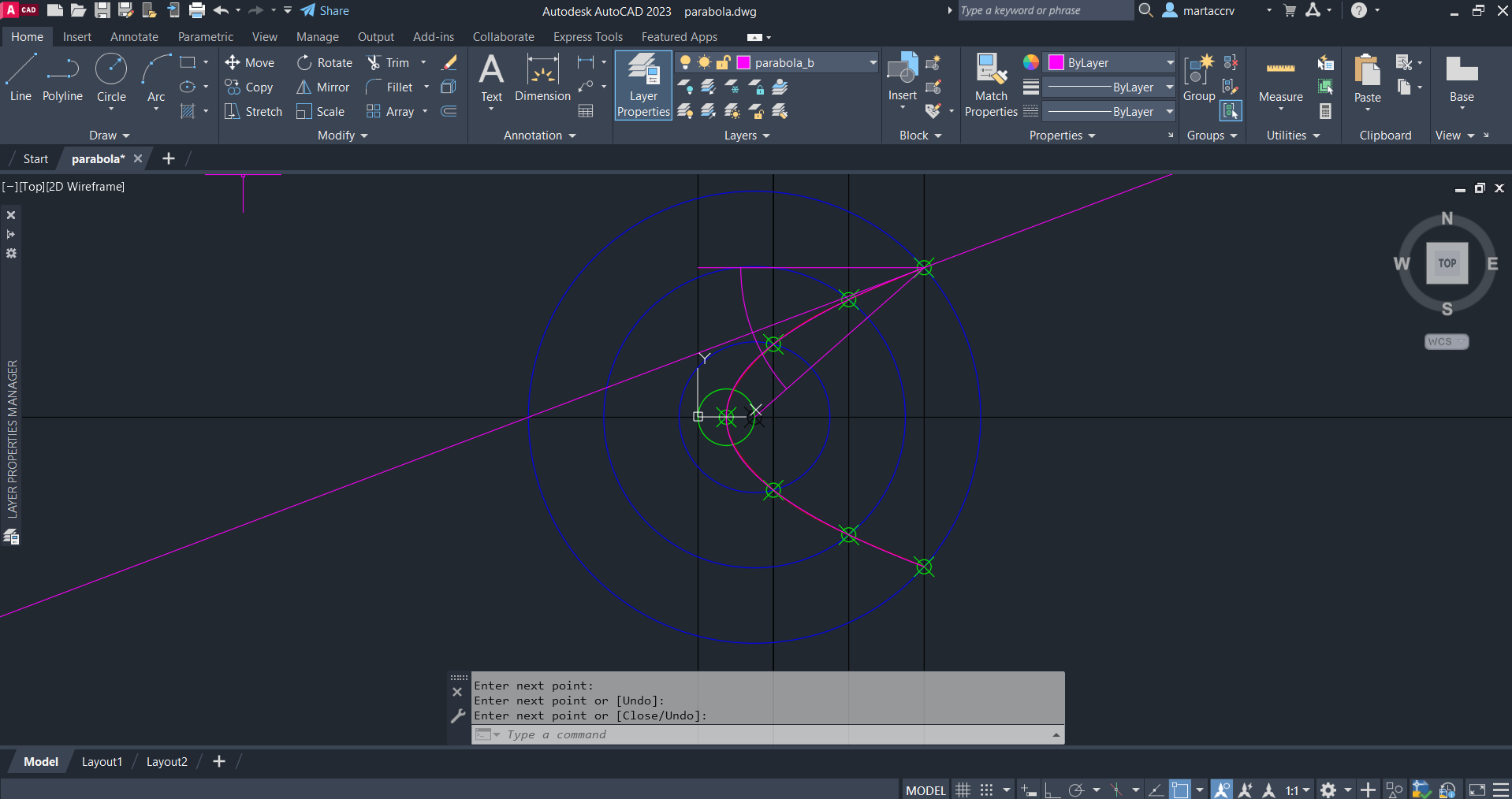

Na primeira aula da semana, demos continuidade assim como concluimos o exercicio do documento "parabola" criando tipos de parabolas diferentes com rigor.

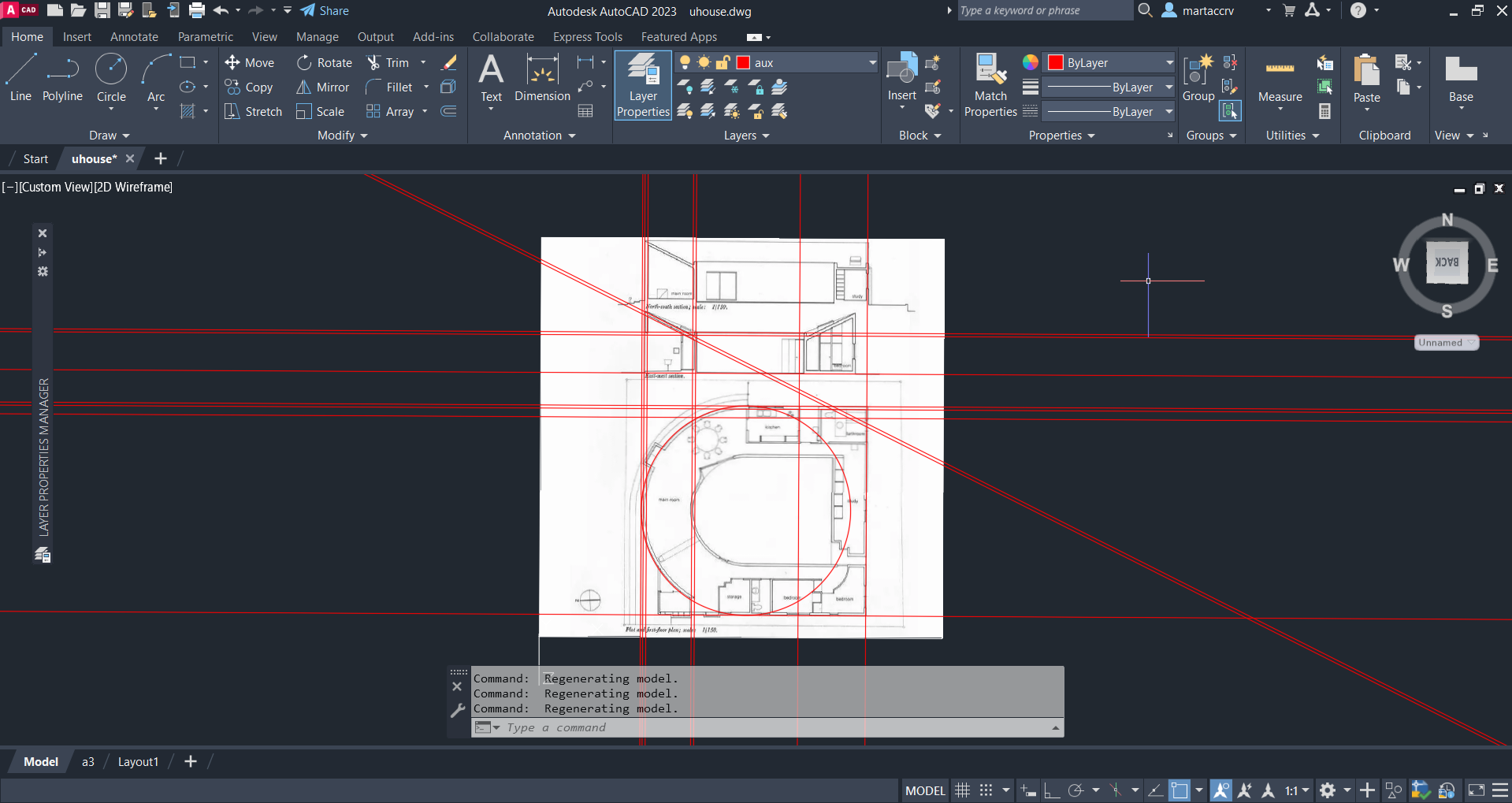

Por fim, encerramos esse exercicio ao criar a partir de uma das parwabolas criadas uma parabolica em 3D. No final da aula ainda criamos um novo docujmento AutoCad com o nome
"uhouse" onde inserimos uma imagem jpg nde uma planta com cortes a ser trabalhada na seguinte aula.

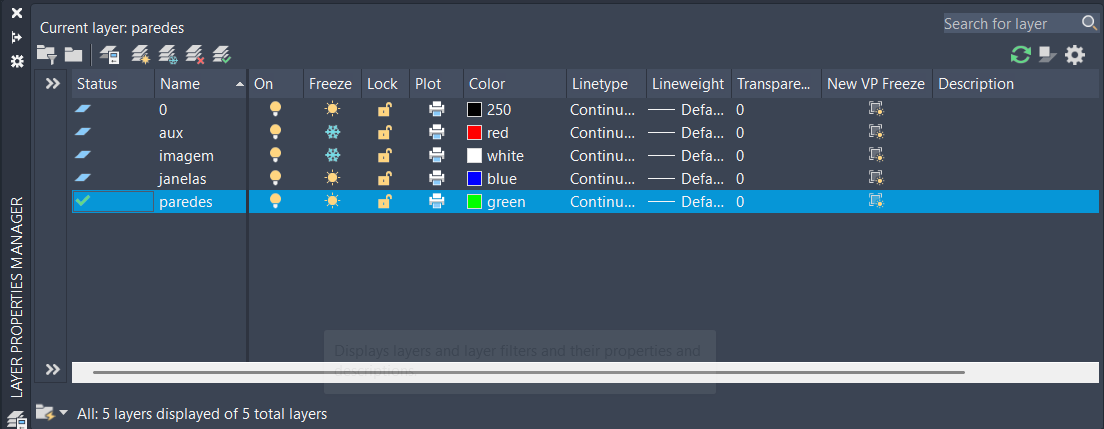

Na segunda aula da semana, fizemos assim como concluimos o documento "uhouse" onde criamos varias layers, como por exemplo, de linhas guias de modo a podermos passar
para a tridimensionalidade da planta. Tambem criamos um layout onde podemos colocar a viao do espaco de modelo ("mview") para podermos por legendas nesse mesmo espaco
de acordo com o trabalho elaborado.

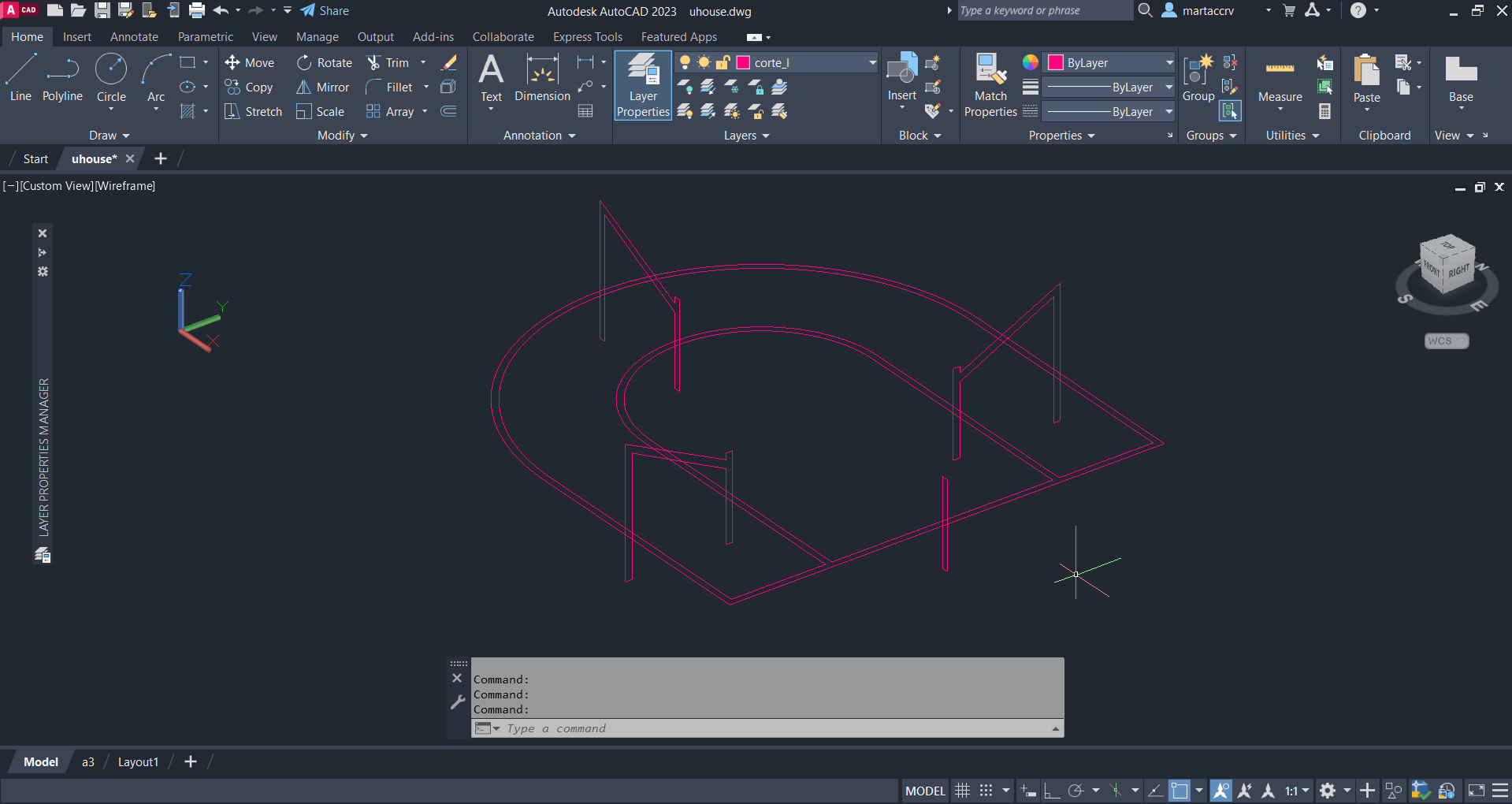

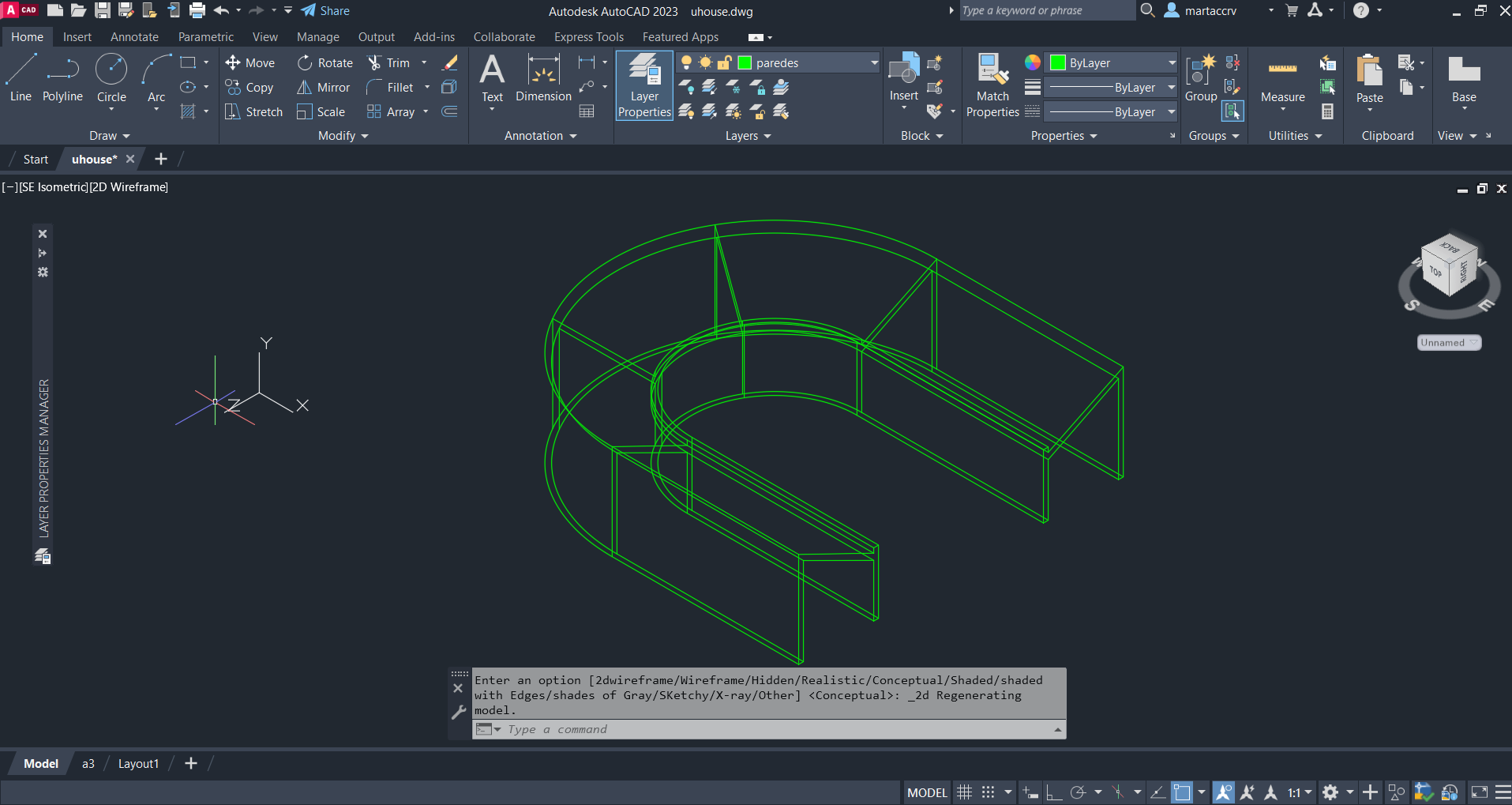

Nesta aula aprendemos a fazer cortes da planta a partir do modelo ja elevado a 3D e para fazer os respetivos cortes longitudinais e transversais.

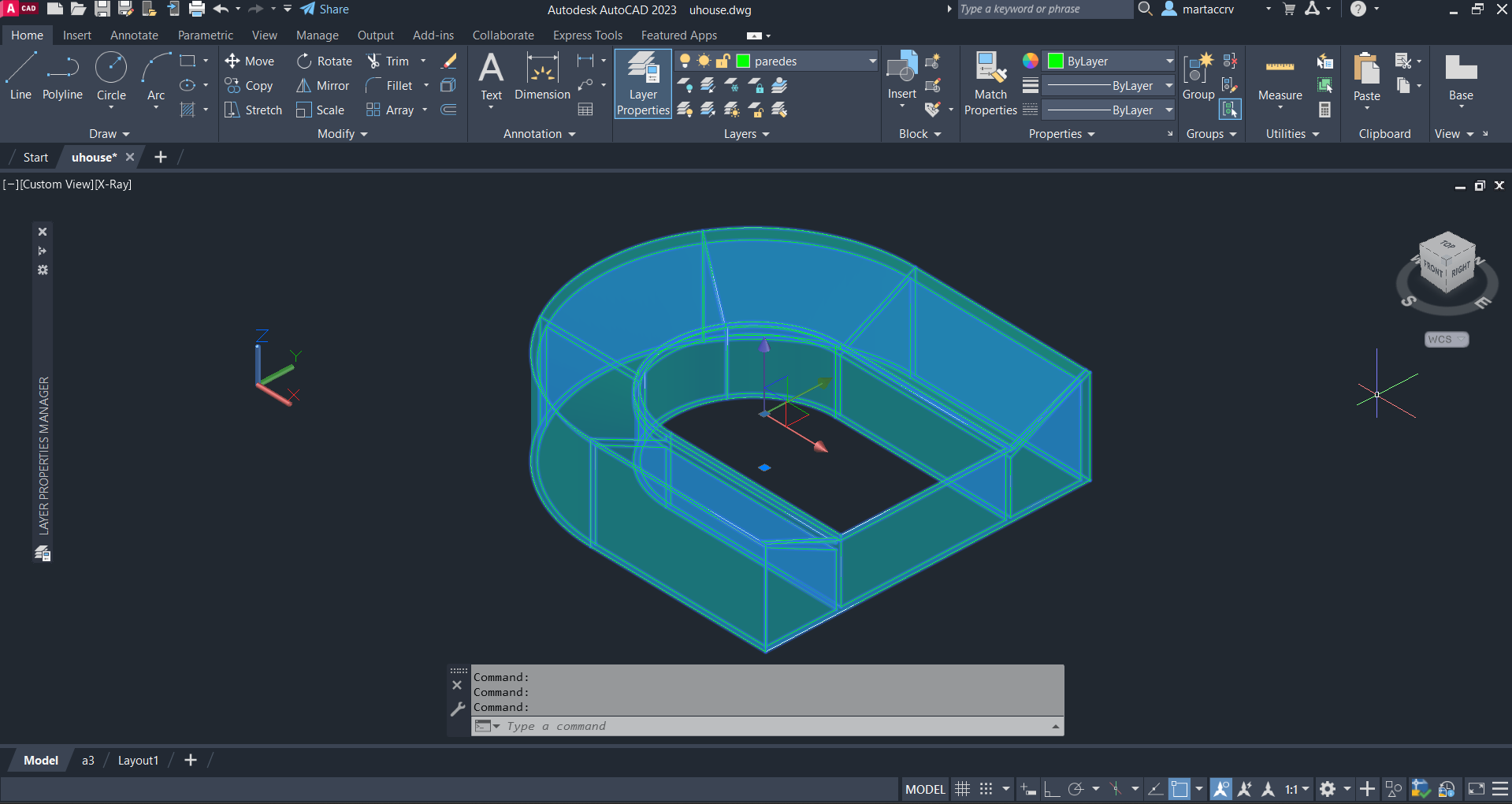

Aprendemos novos comandos tais como o "extrude" para fazer uma parede continua e tornar tudo em apenas uma peca. Para os cortes usando o comando "section".
