Semana 04

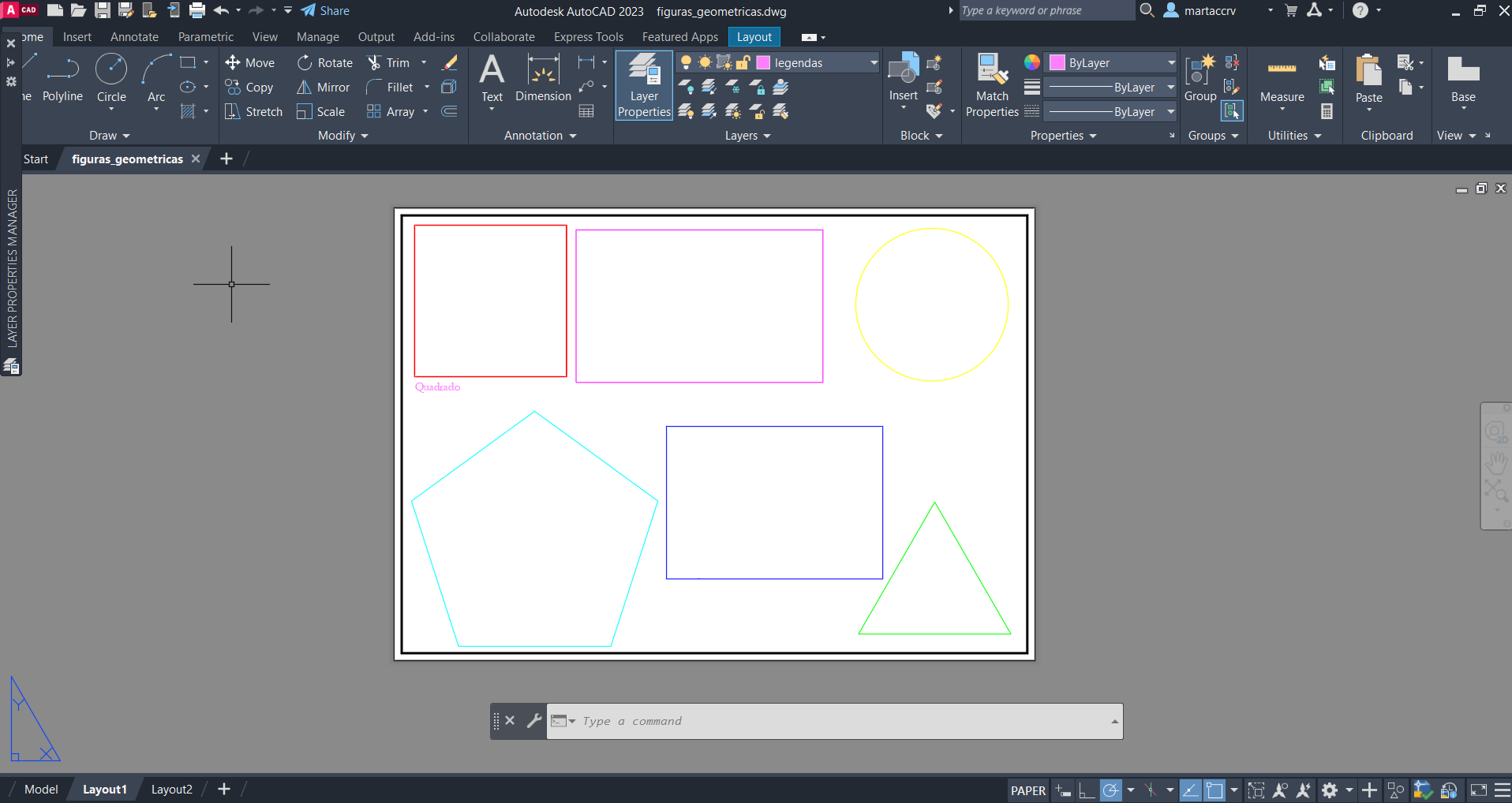

Na primeira aula da semana, acabamos as bordas na template de uma folha em A3 assim como o começo das 6 figuras geometricas e
iniciando com a legenda do "quadrado". Por fim tivemos de organizar as mesmas, de modo a que todas as figuras coubessem dentro do espaço A3 dentro das bordas previamente criadas.
a segunda aula, demos continuidade assim como concluimos o do exercício no AutoCad: Criação de 6 polígonos dentro de diferentes

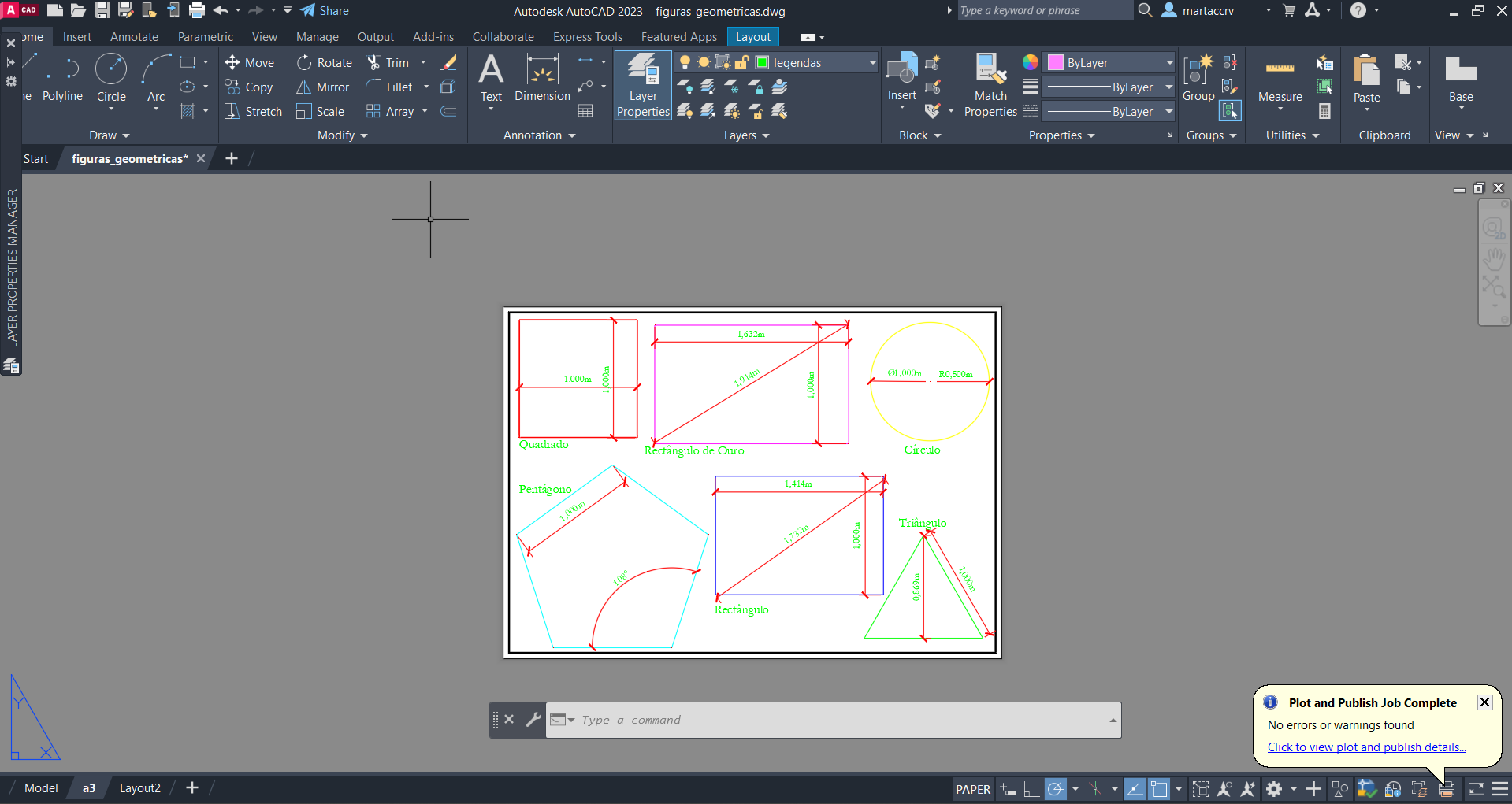

Utilizar o comando "dtext" para criar legendas com respetivo nome de cada figura (altura texto: 5mm) (estilo de texto: comando "style", estilo rd, fonte de letra garamond)

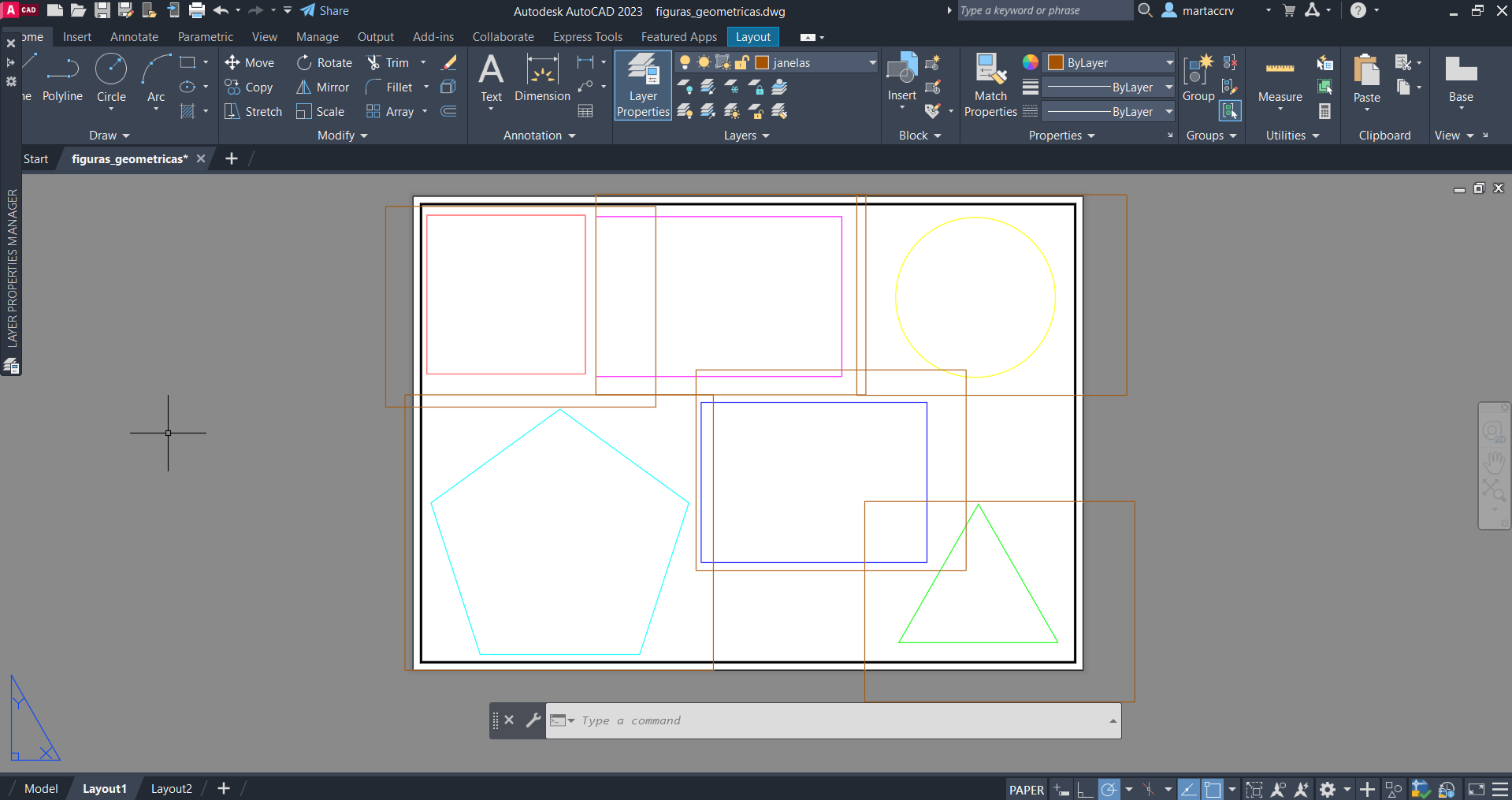

Fizemos janelas com respetivas legendas e medidas usando o comando "DIM" e "DIMSTYLE").

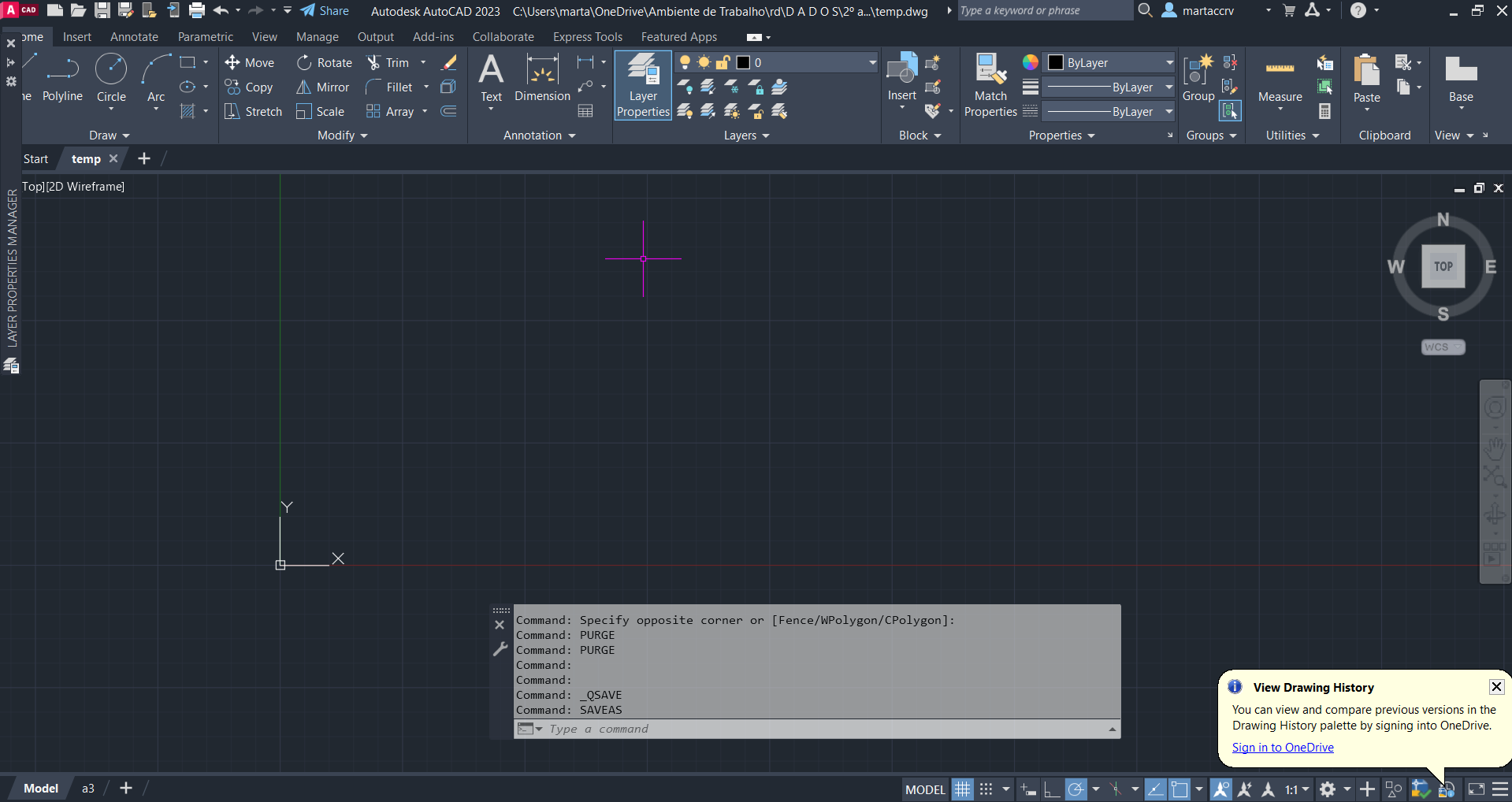

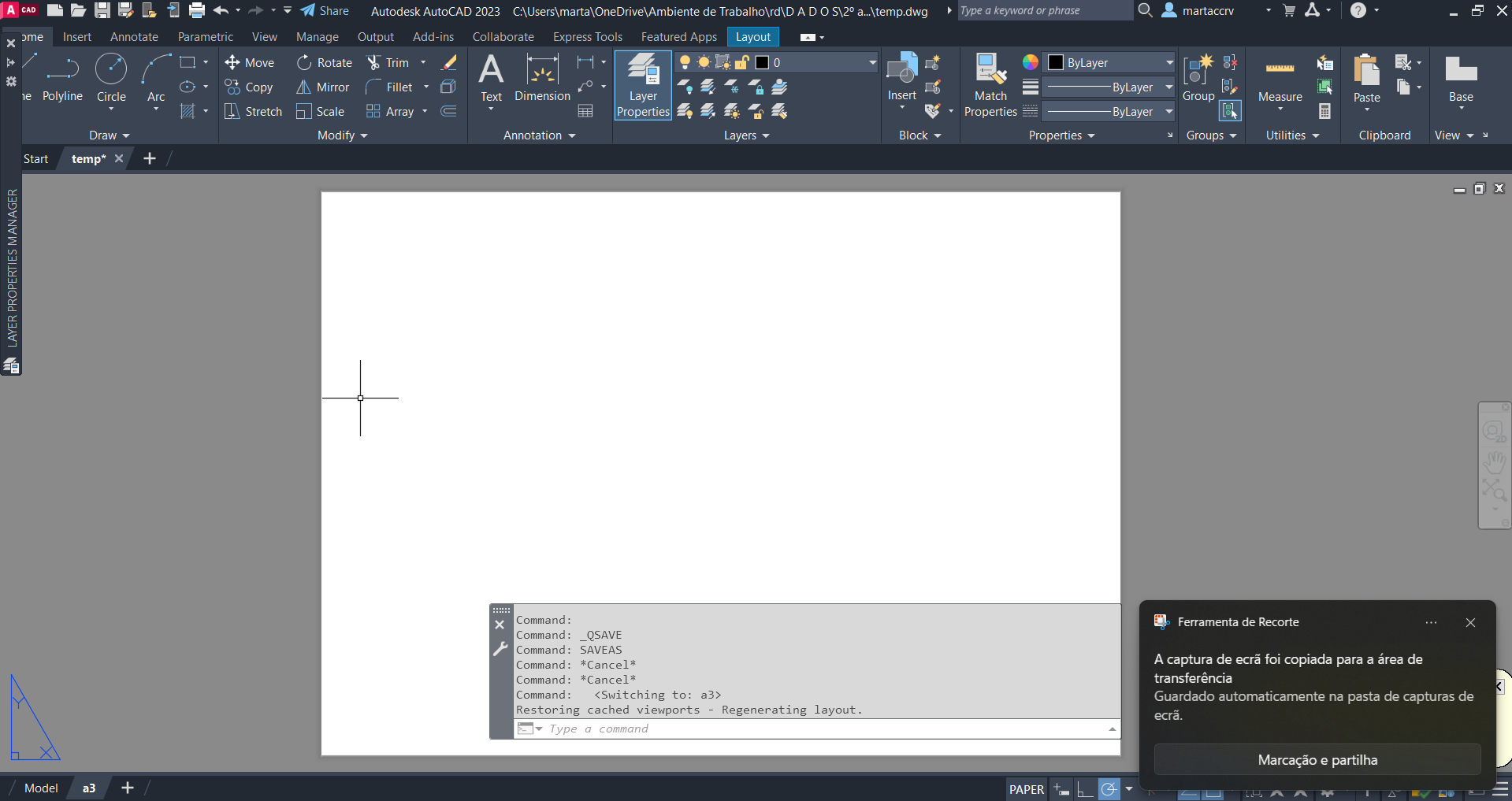

Por fim, salvamos o ficheiro da folha A3 como uma nova template de modo a que seja sempre a base de trabalho, eliminando assim do AutoCAD o trabalho, mantendo apenas a template

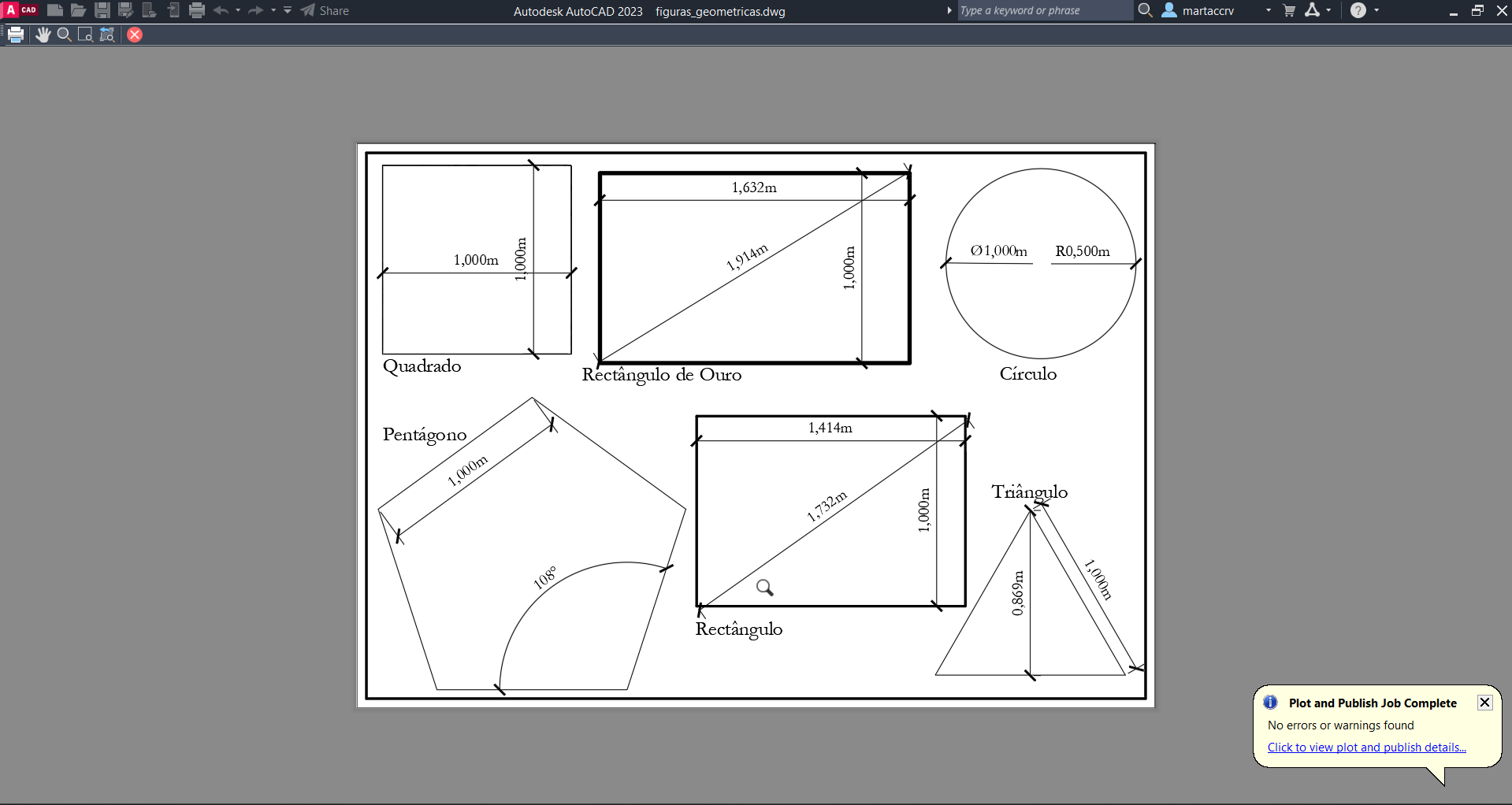

pronta a ser trabalhada do mesmo modo. (ficheiros do trabalho em aula foram impressos como teste da folha A3 e devidamente guardados no PC)
