Mestrado Integrado em Arquitetura 2C
Representação Digital
Professor Luís Romão
2025/2026
Flávia Domingues
Semana 12
Exploração em Autocad.
LINHAS

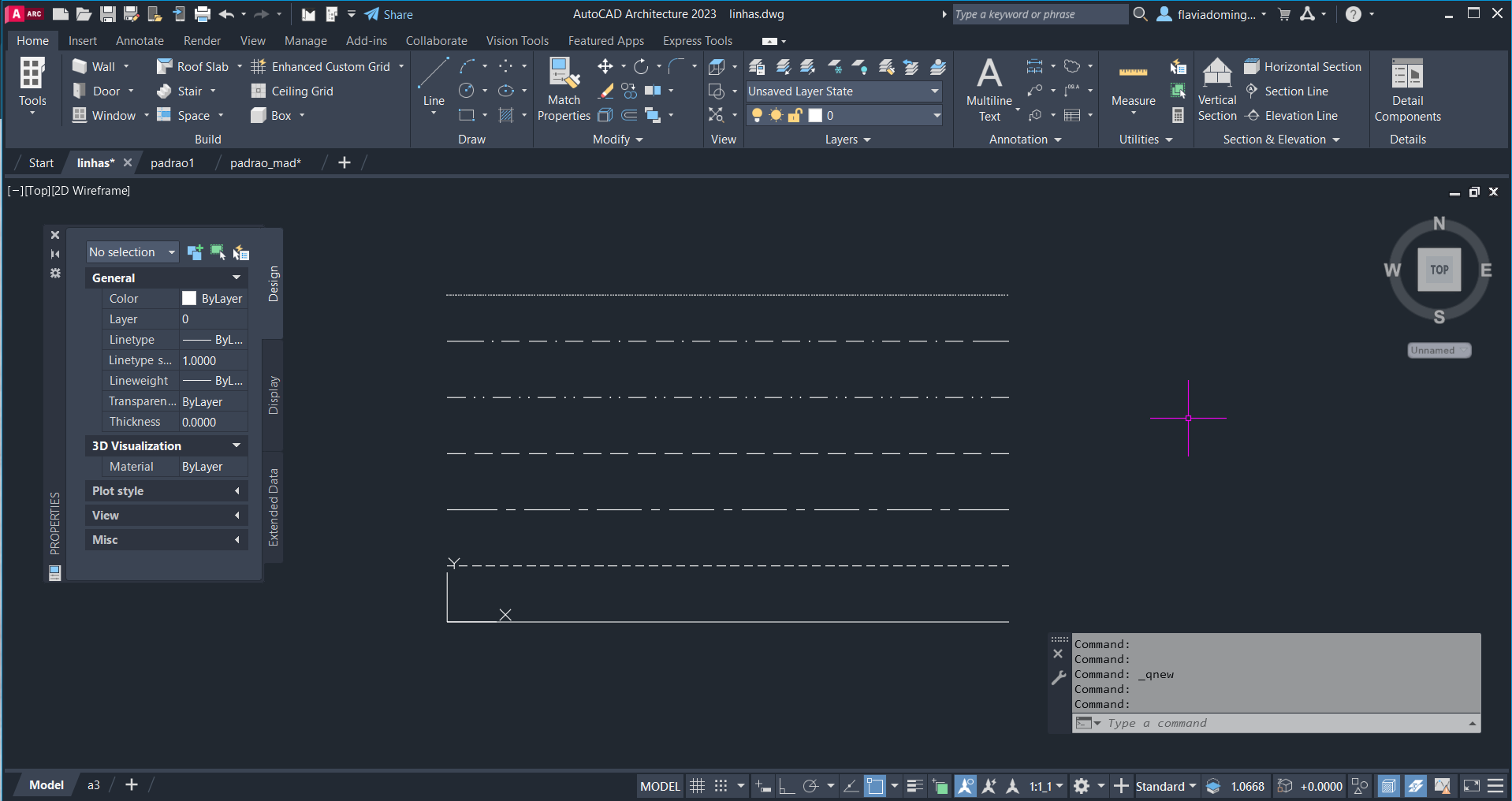

Criação de diferentes tipos de linhas com auxílio de comandos como LINETYPE (selecionar tipos de linhas) e LTSCALE (escala das linhas).
PADRÕES

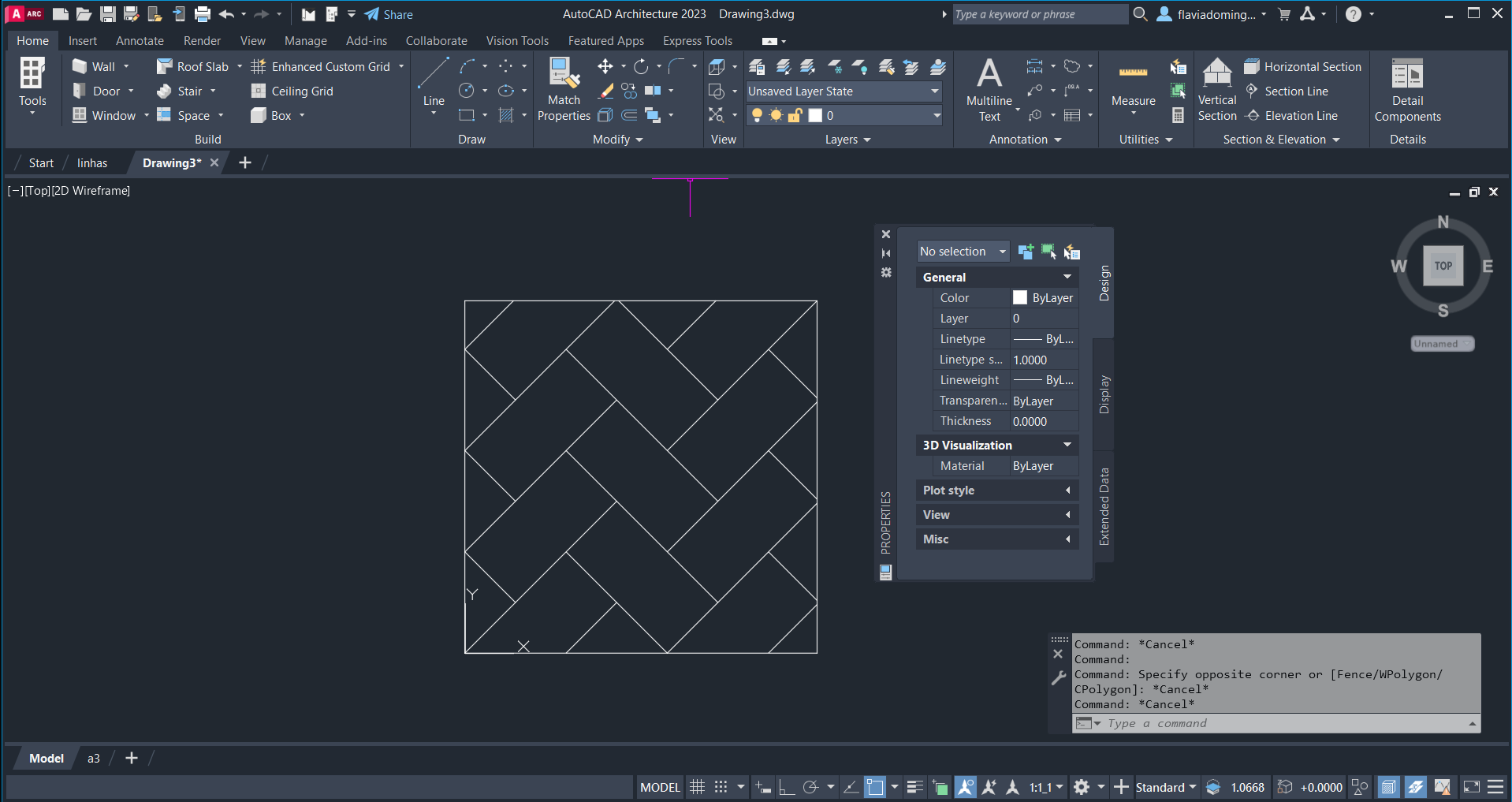

Introdução de padrões em superficies com auxílio do comando HARTCH

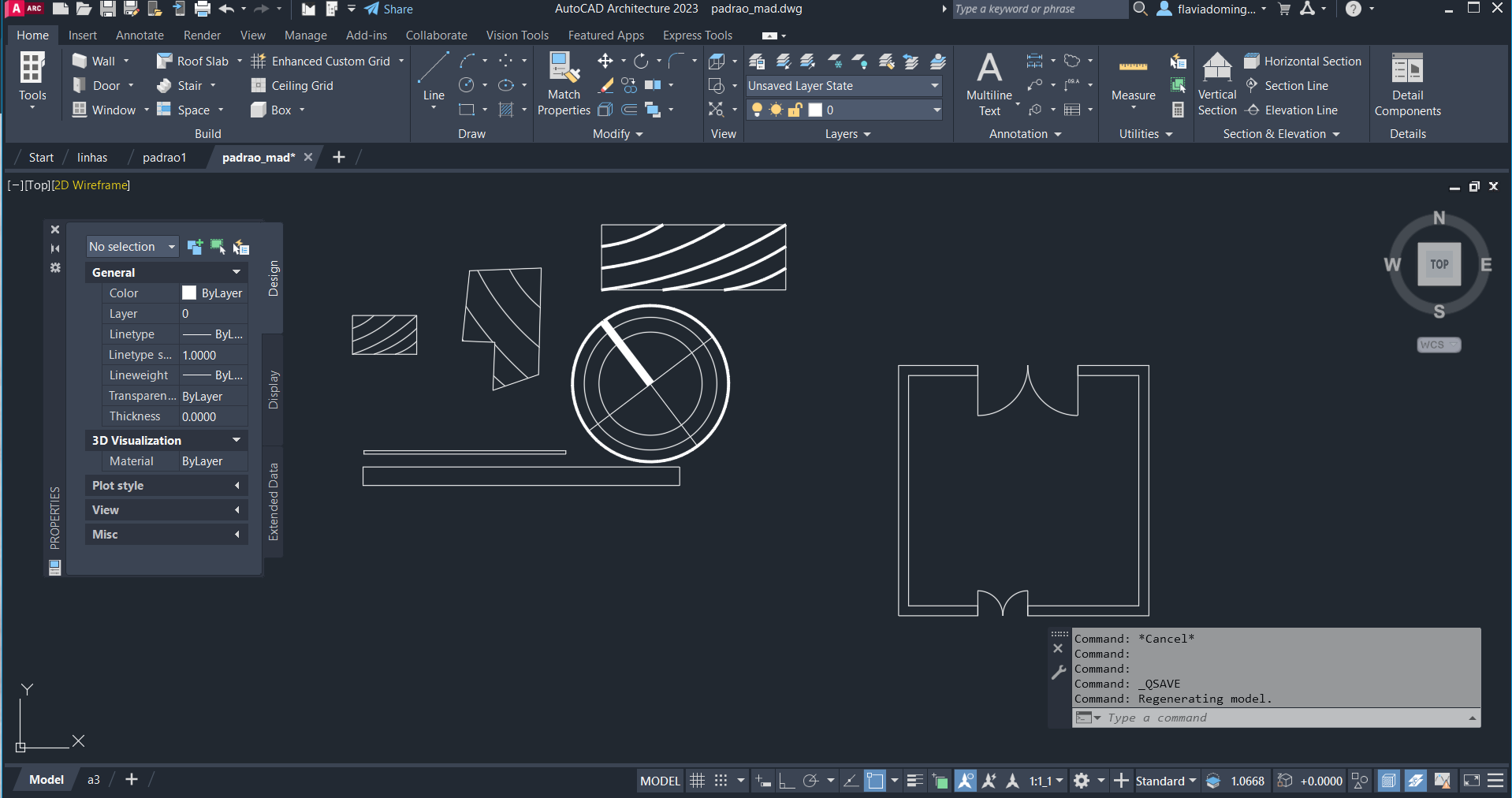

Introdução de comandos (ficheiros lsp): MAD com textura da madeira; NORTE de indicação do norte; PORTAS para colocar portas nas paredes.
CUBO

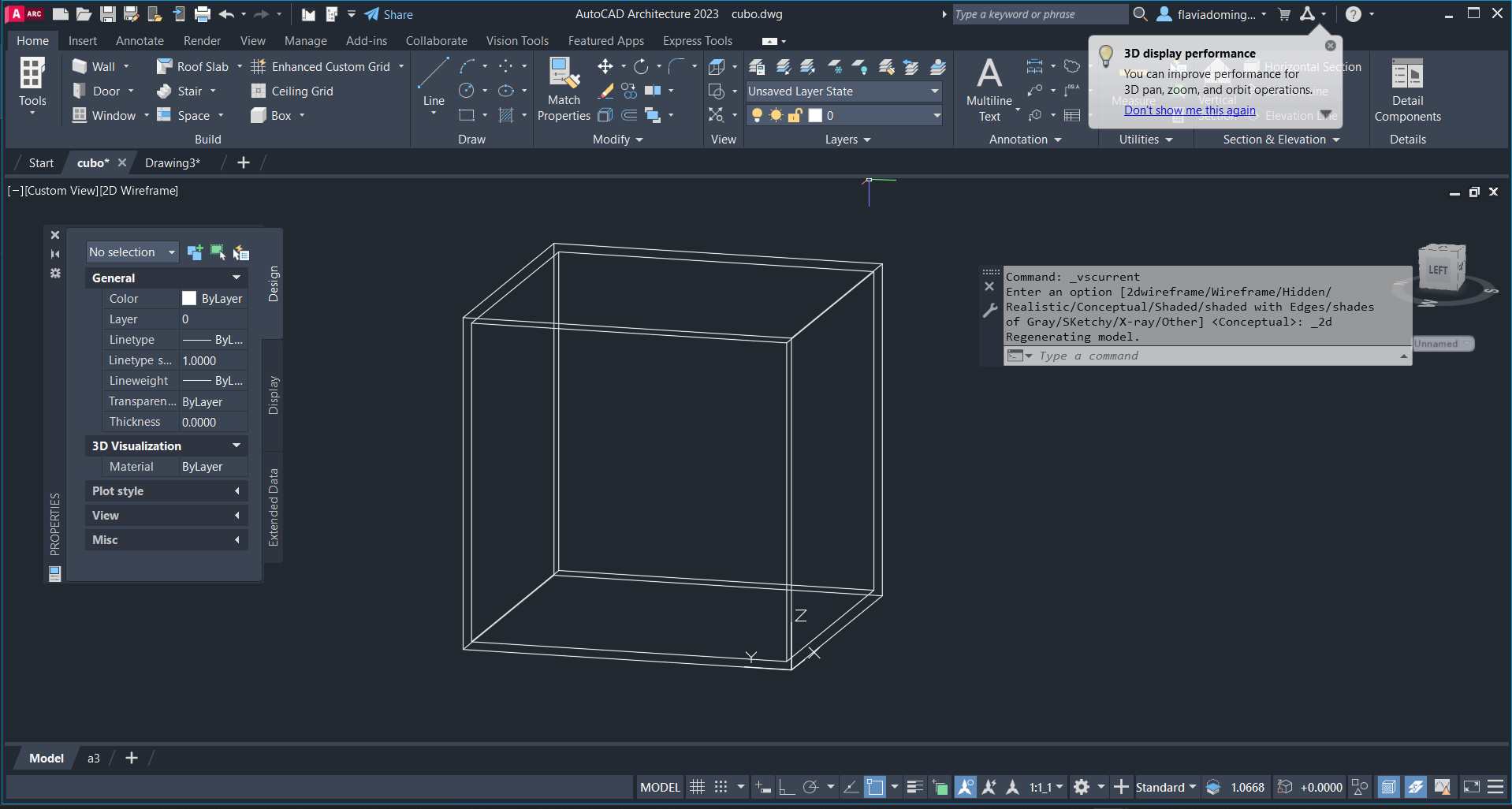

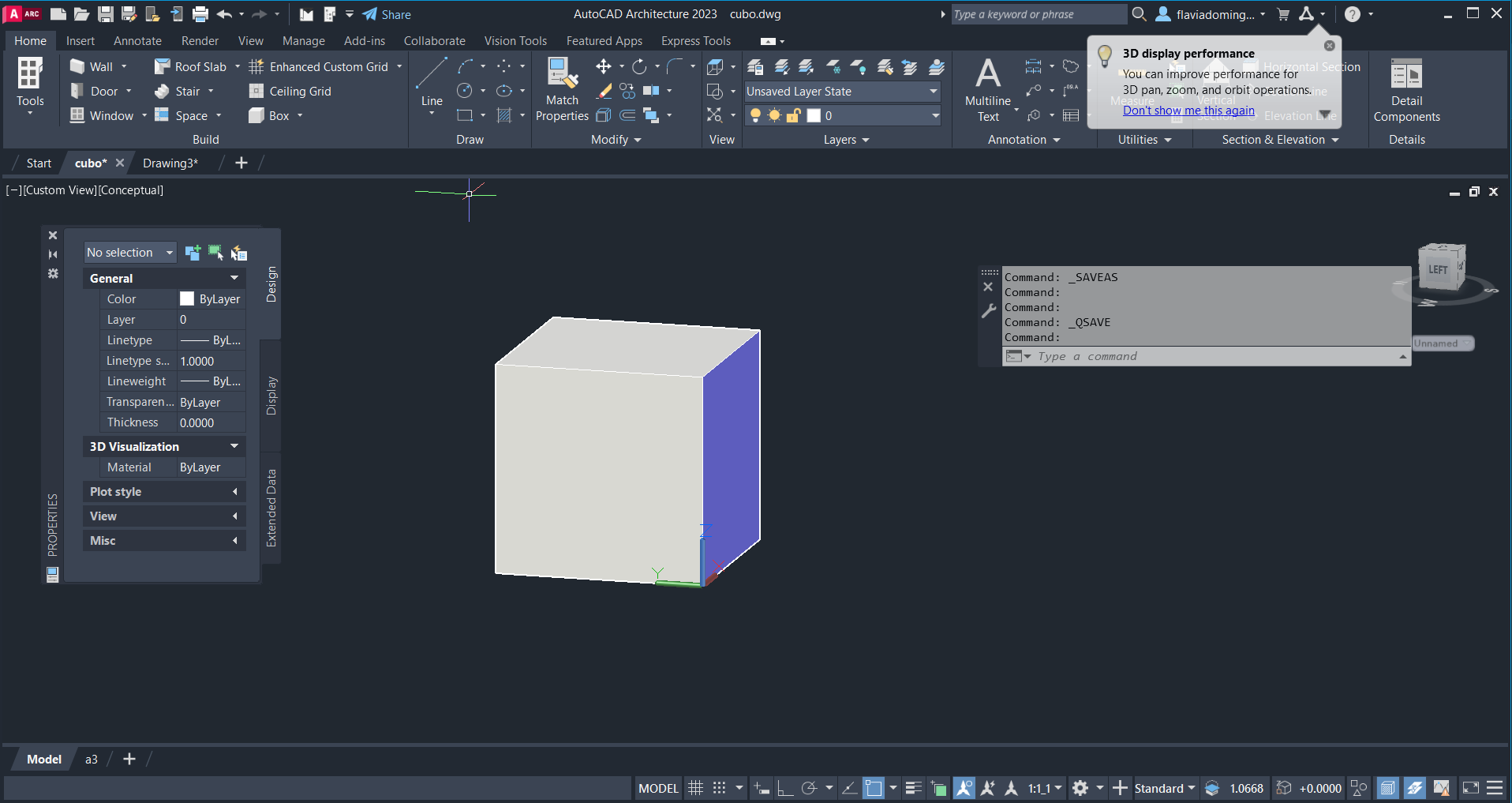

Criação de um cubo auxílio do comando BOX. Exploração dos comandos CONVTOSURFACE e THICKEN (fazer espessura).
PRÉDIO

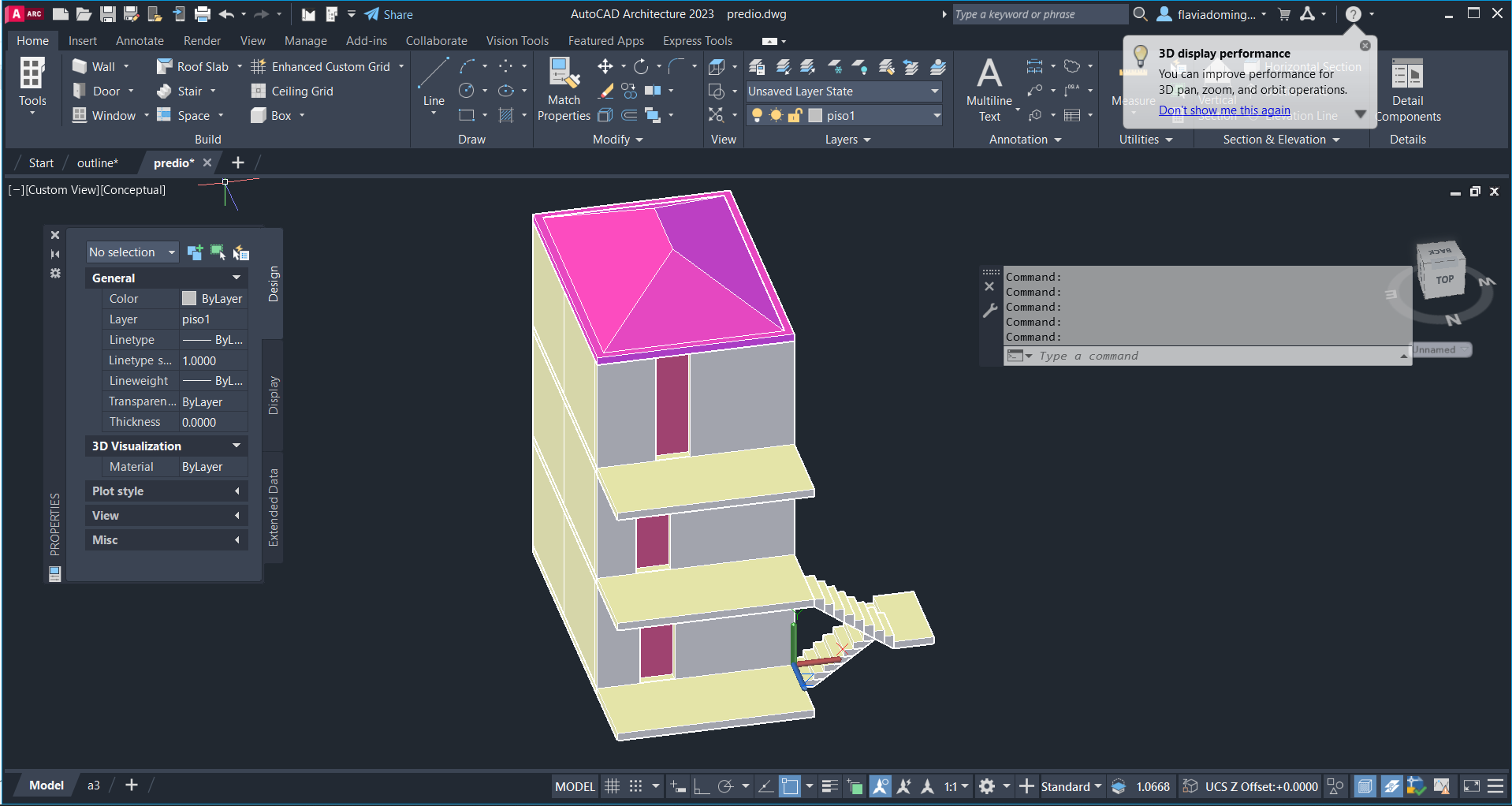

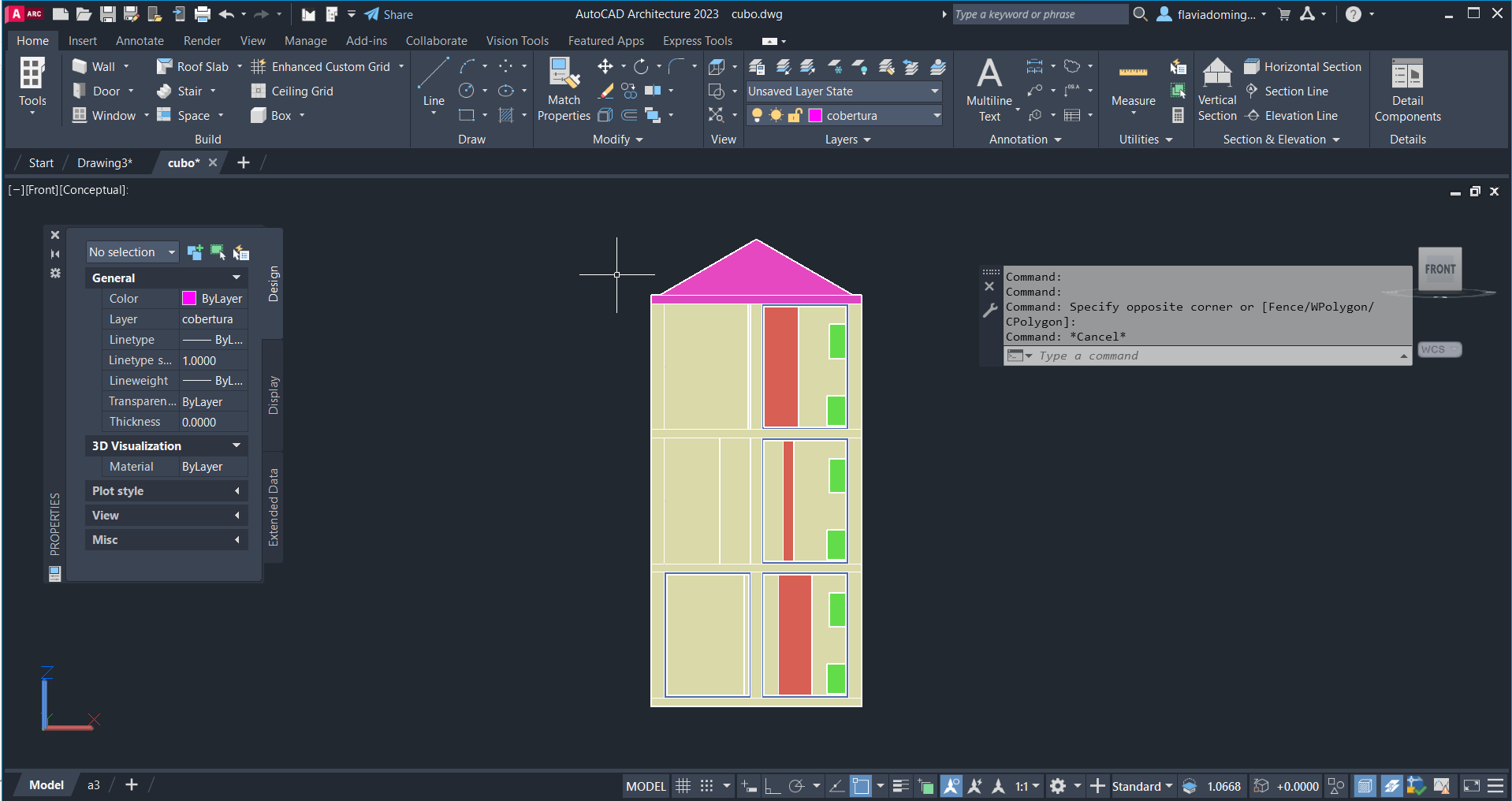

Criação de um prÉdio de 3 andares com auxílio de comandos como: T0 (ficheiro lps), SOLIDEDIT (editar solidos, move los, etc, selecionando, no caso, as faces pretendidas - para alterar o tamanho da casa de banho), EXTRUDE / ANGLE (para fazer a cobertura) e 3DSTAIR (ficheiro lps - fazer as escadas de passagem entre os pisos).
