Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Carolina Roque
Semana 08

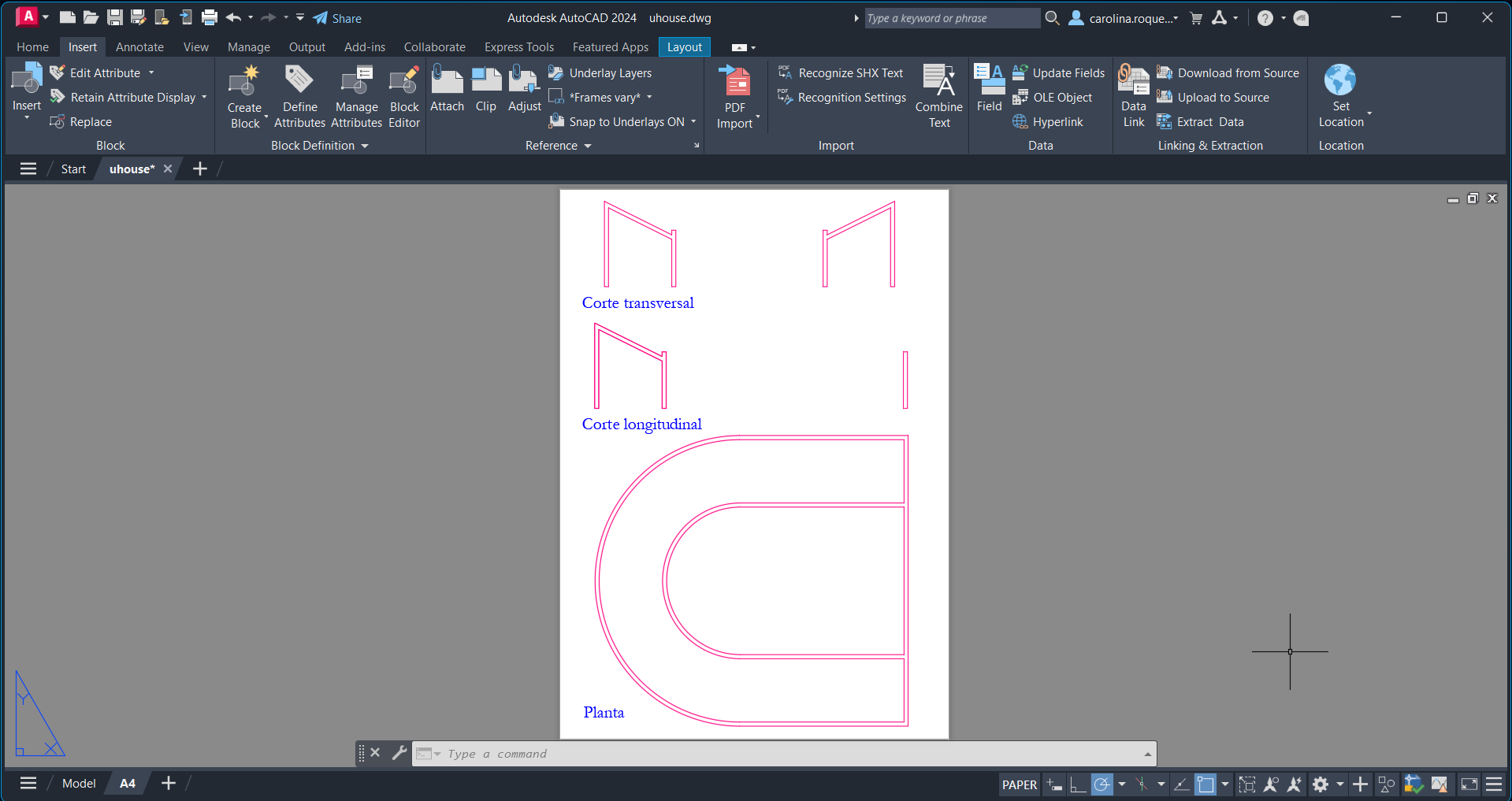

Conclusão do exercício de construção da Uhouse de Toyo Ito. Colocação de legendas e cotas neste mesmo layout, com recurso aos comandos "DIM" e "TEXT".
Novo exercício: Importação do novo comando "EGITO", através da função "APPLOAD". Utilização desse mesmo novo comando, em que foi descarregado num ficheiro em formato AutoLISP para se poder utilizar no AutoCad.

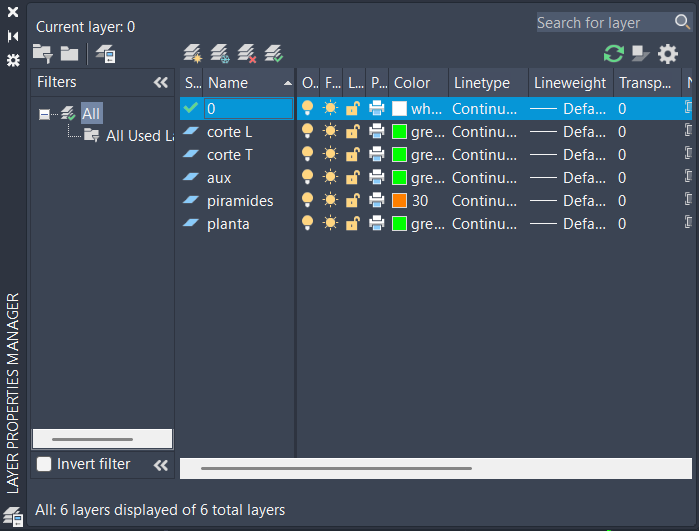

Criação de cinco layers diferentes para cada um dos sólidos a desenvolver:
- Aux (linhas auxiliares);
- Pirâmides;
- Planta;
- Corte T (corte transversal);
- Corte L (corte longitudinal).

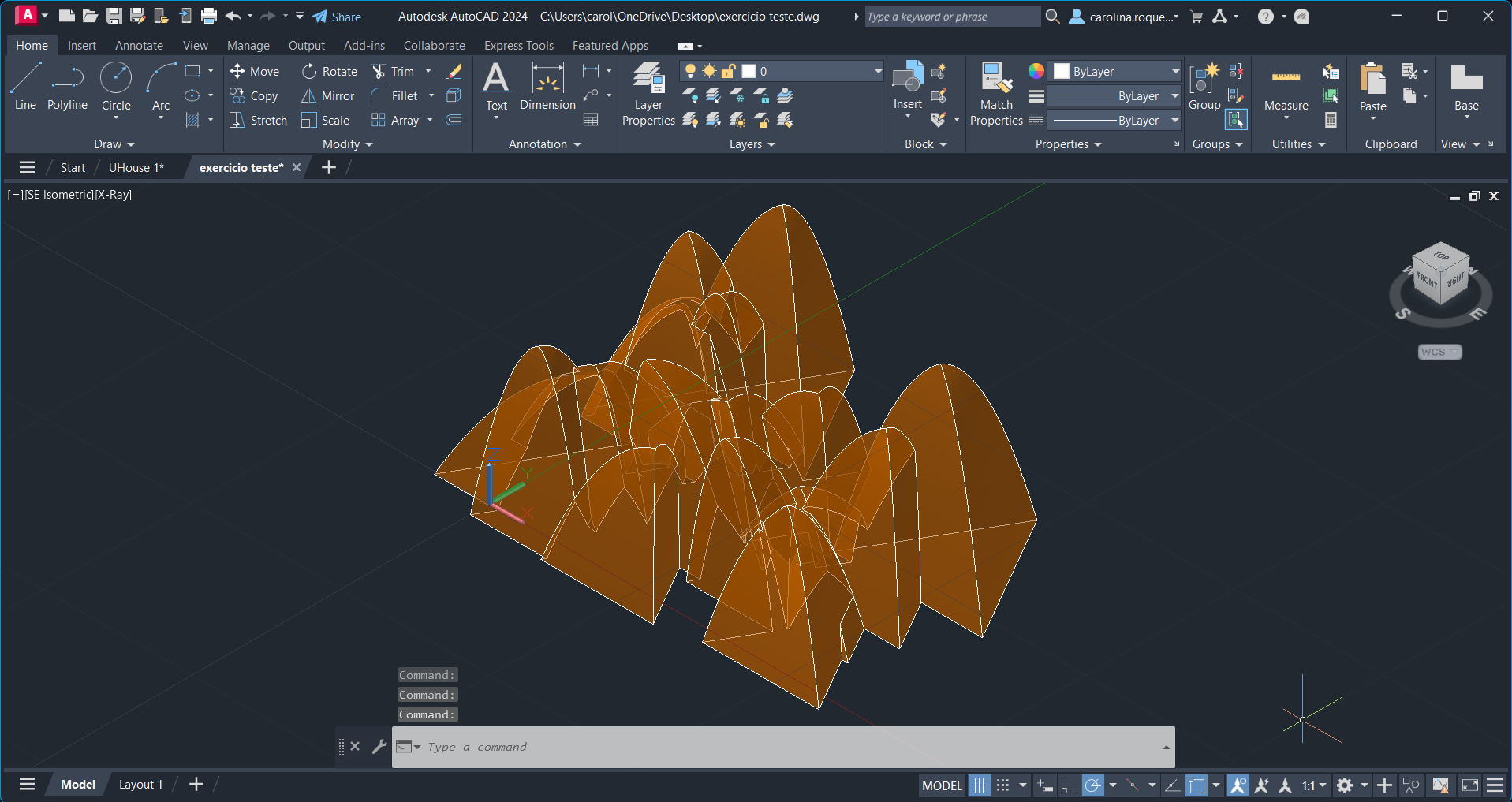

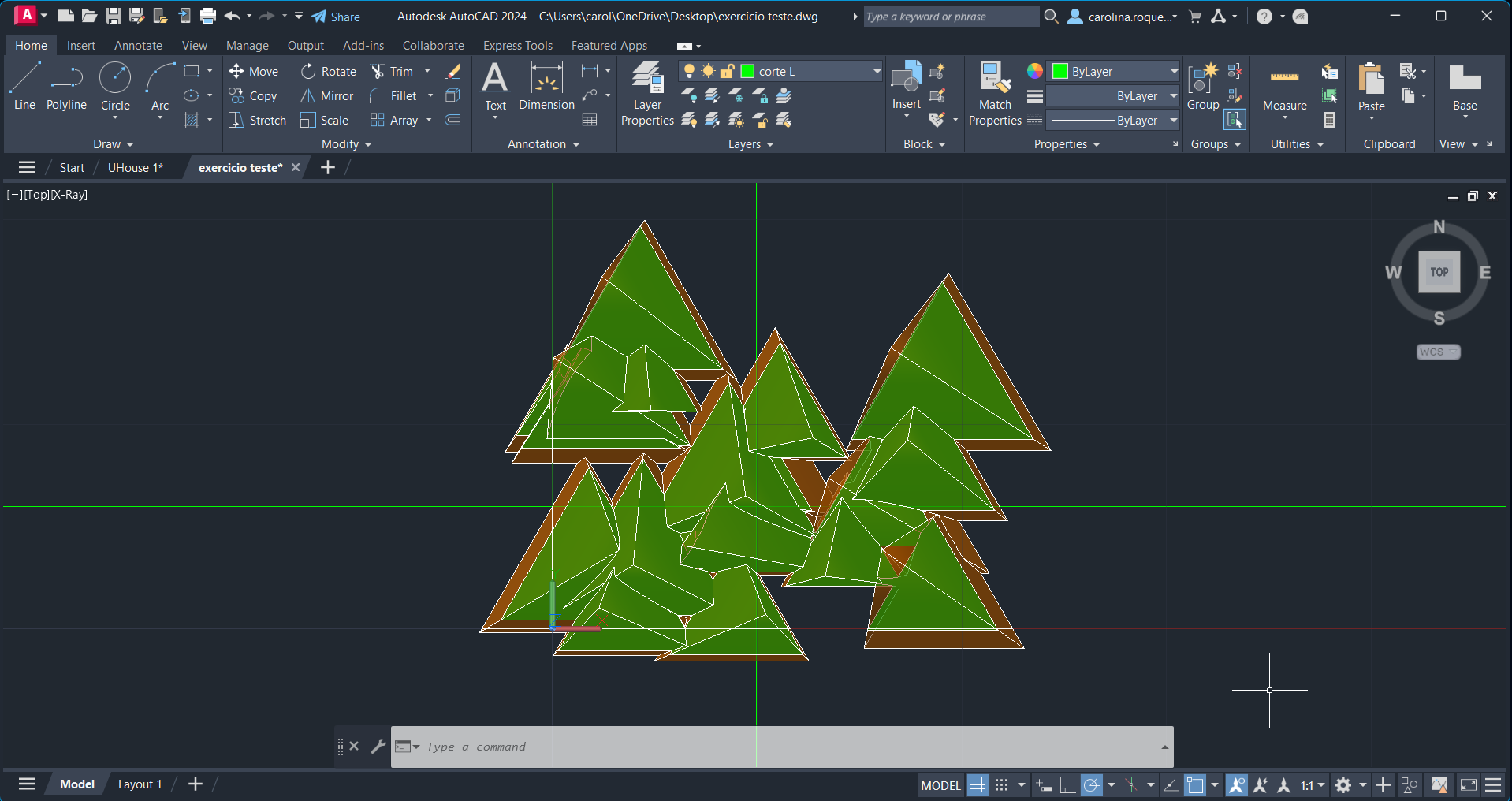

Treinamento dos comandos "SECTION" e "XLINE", num exercício intitulado Pirâmides . Execução de 3 cortes: 1 corte horizontal (planta) e 2 cortes verticais (transversal e longitudinal).

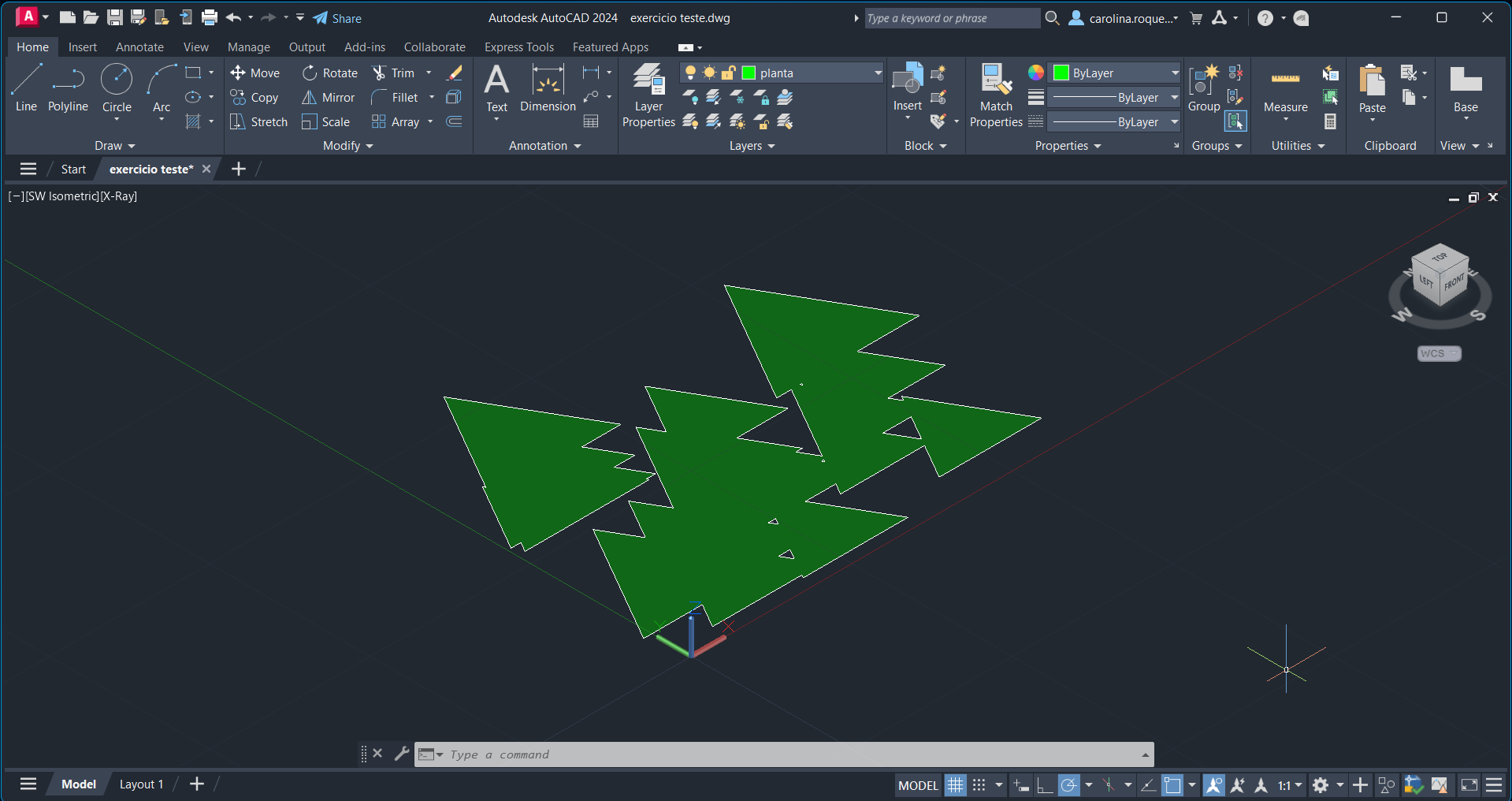

Planta da figura:

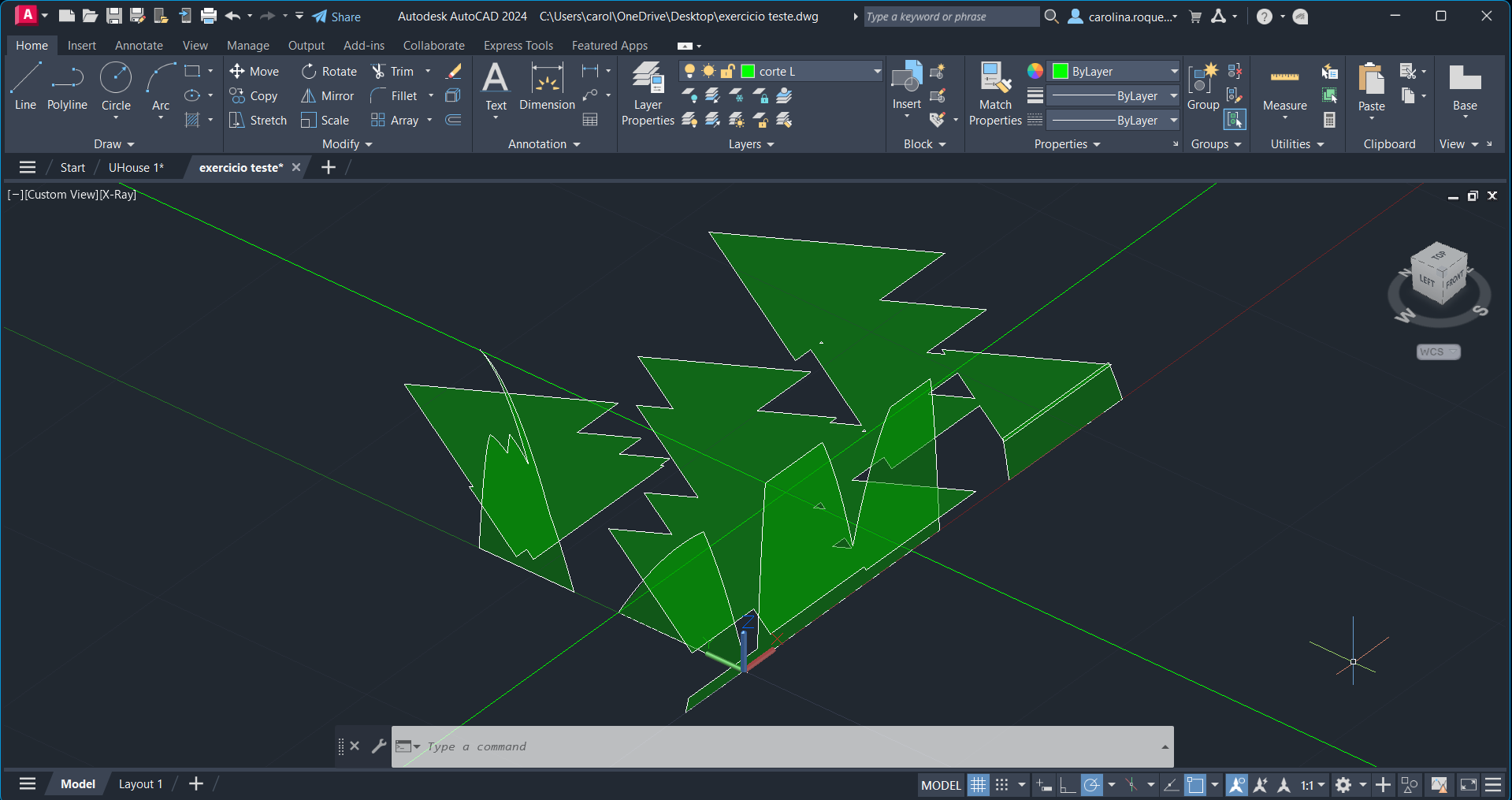

Corte transversal e corte longitudinal da figura:

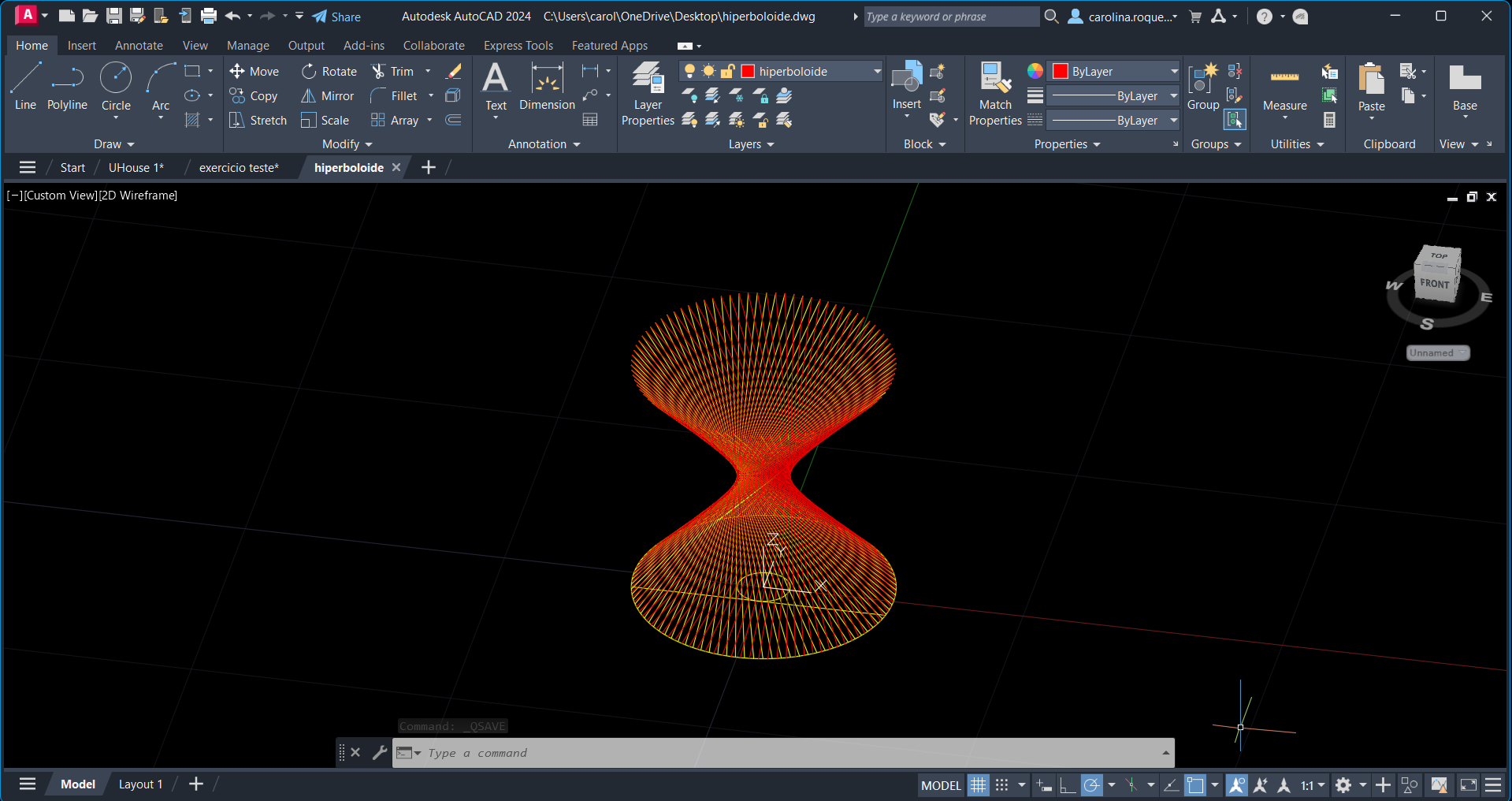

Iniciação de um outro exercício de criação de uma hiperboloide , uma superfície que é gerada pela rotação de uma hipérbole em torno de um de seus principais eixos. Desta vez para trabalhar os comandos "CIRCLE", "LINE", "MIRROR", "ARRAYCLASSIC" e "PROPERTIES".

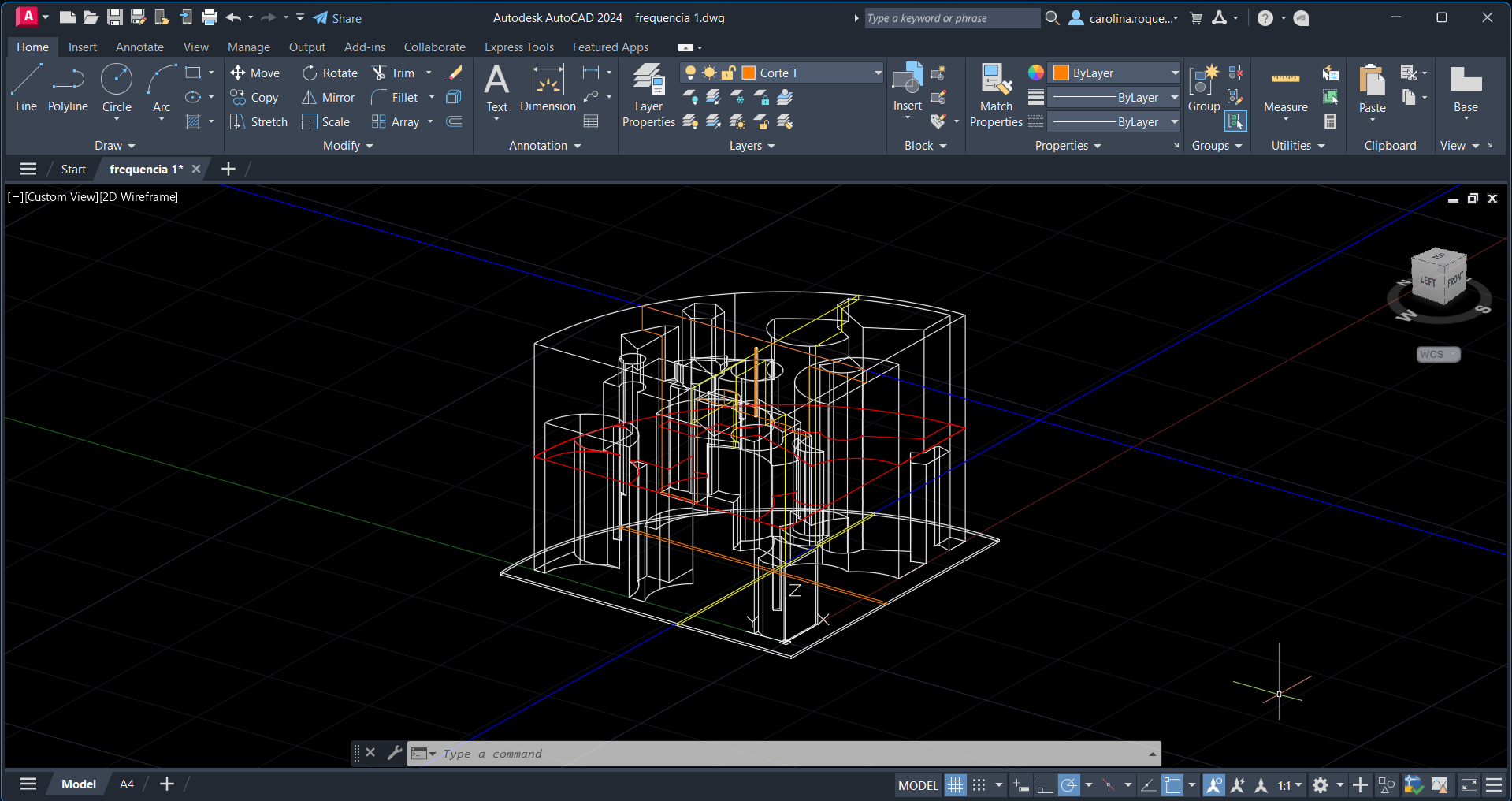

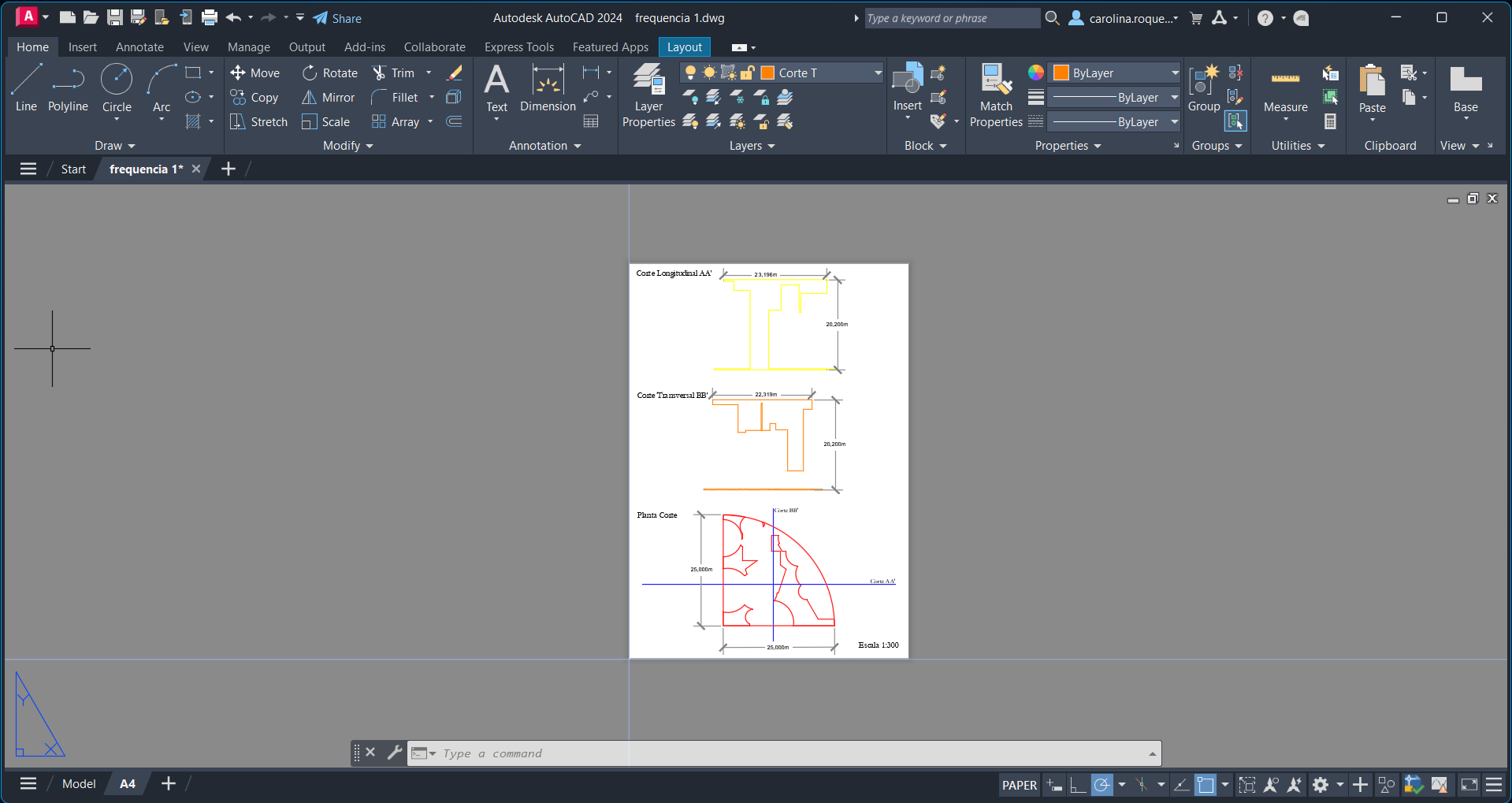

Execução da primeira frequência do semestre.
