Mestrado Integrado em Arquitetura 2B
Representação Digital
Professor Luís Romão
2025/2026
Carolina Roque
Semana 06
Conclusão do exercício da criação de objetos tridimensionais .

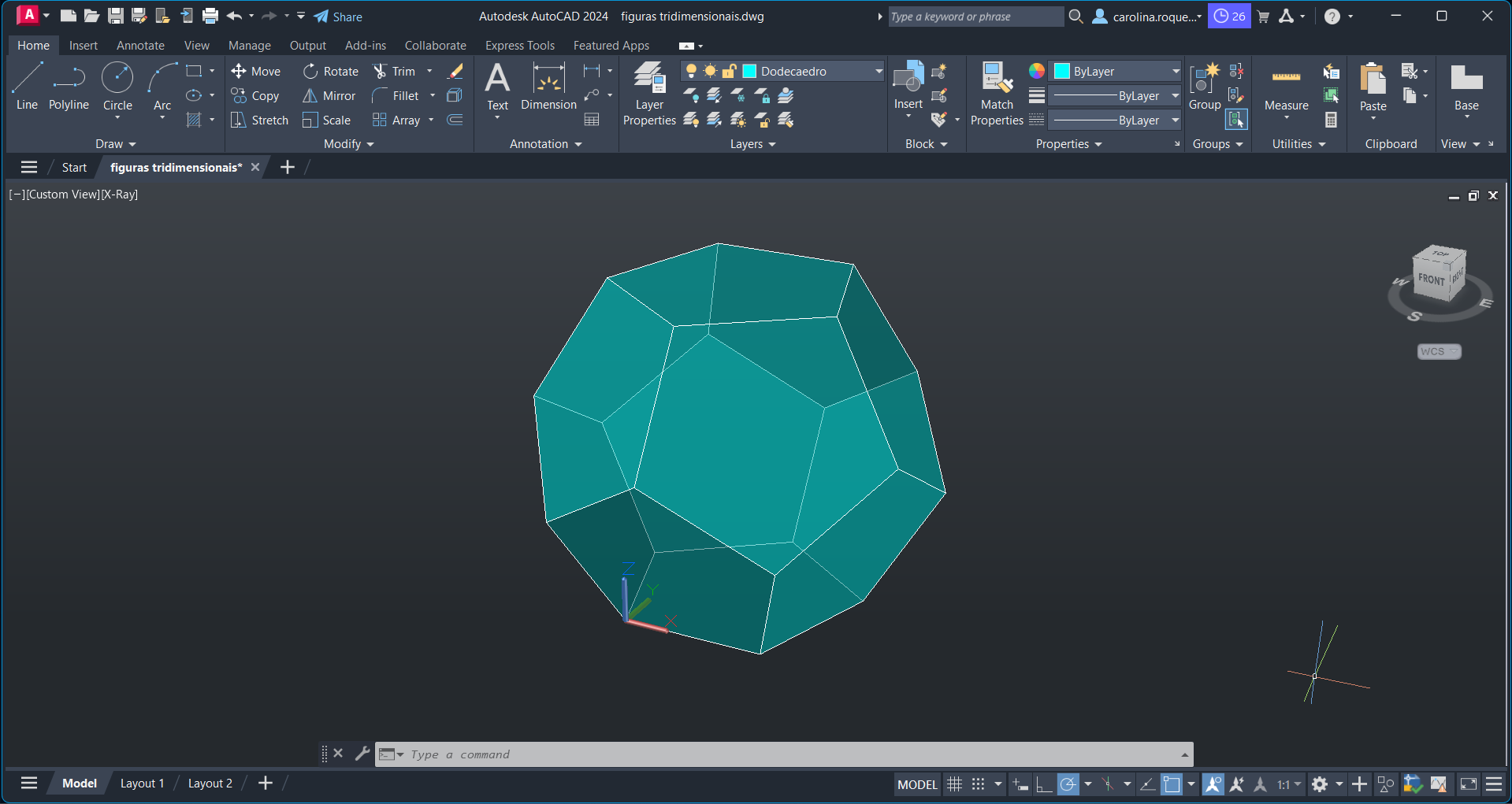

DODECAEDRO

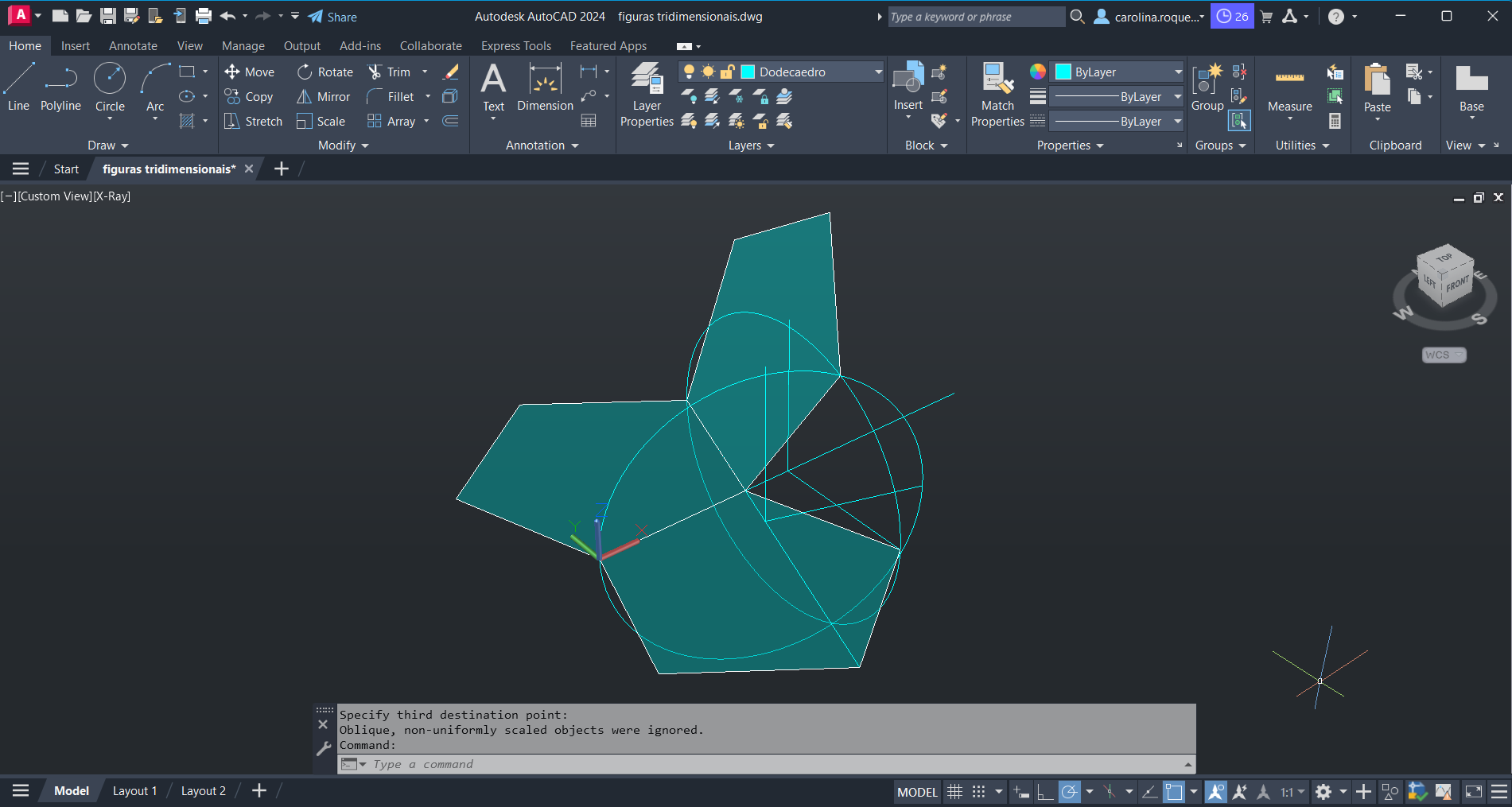

Finalização da construção do dodecaedro. Formação de um pentágono e a sua elevação e cópia do mesmo através dos comandos "ALIGN", "ARRAYCLASSIC", "COPY" e "SURFSCULPT".

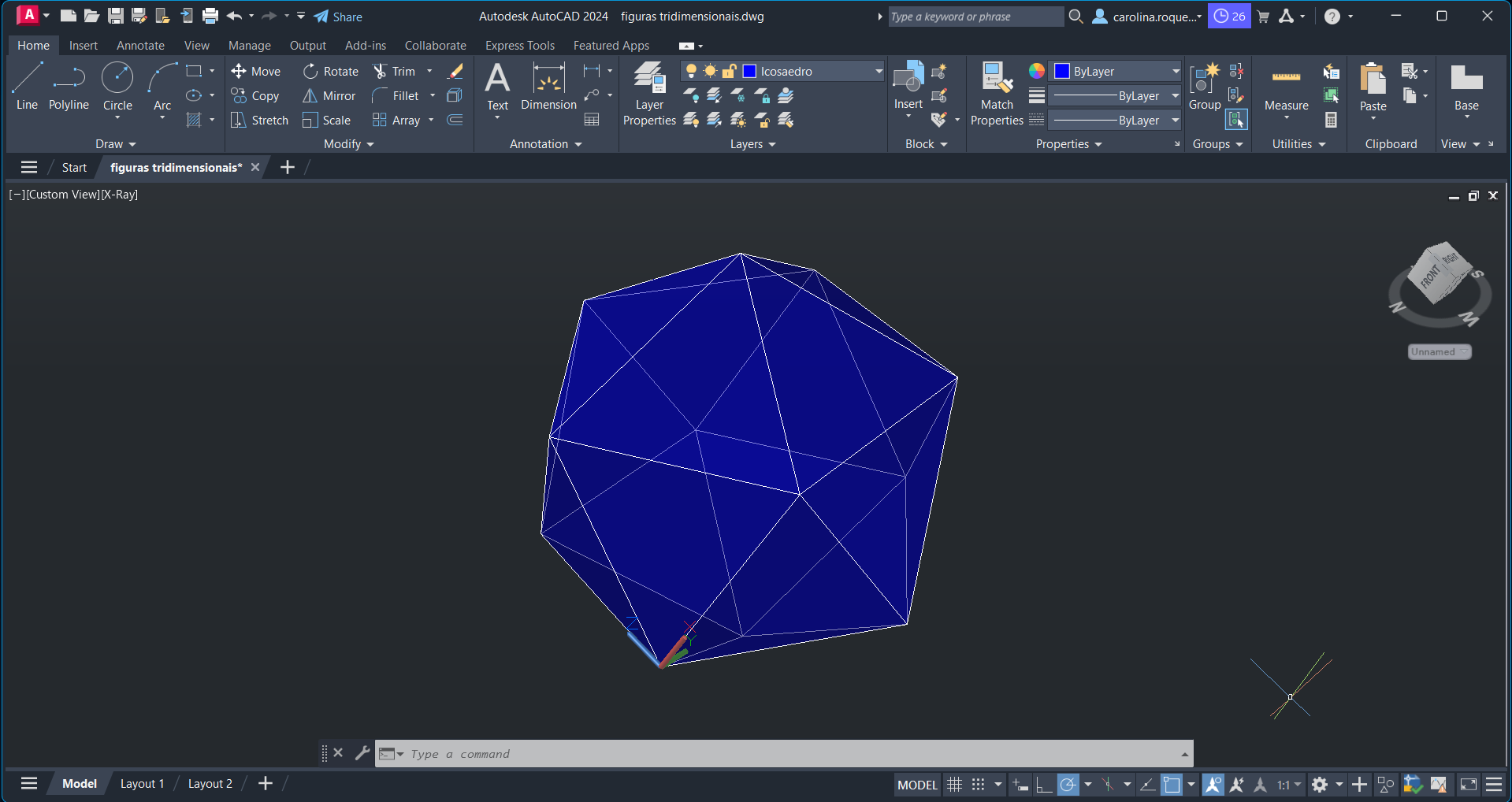

ISOCAEDRO

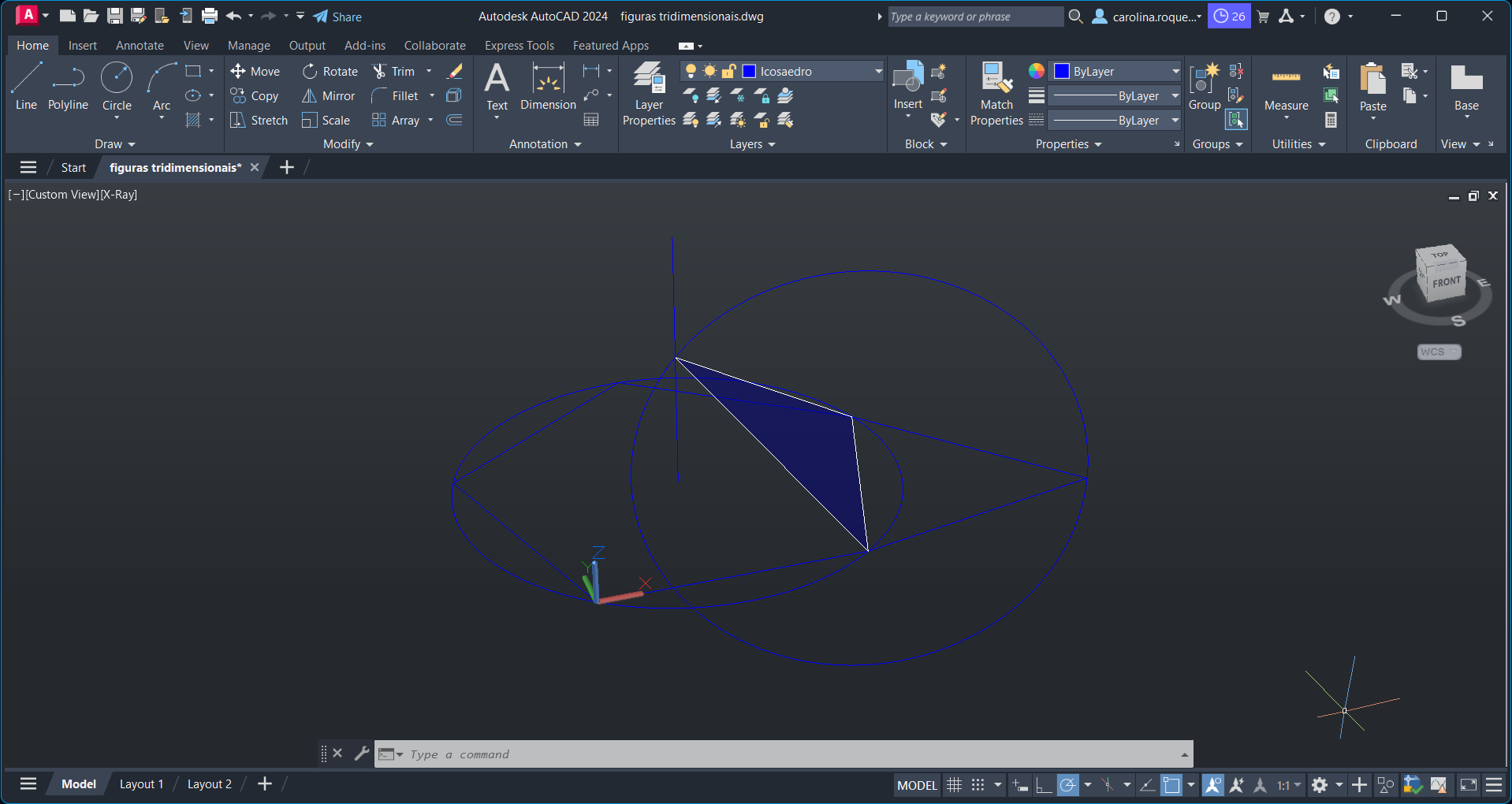

Criação de um triângulo e repetição do mesmo, a partir da ajuda dos comandos: "POLYGON", "CIRCLE", "LINE", "-VPOINT", "UCS", "3DPOLY",

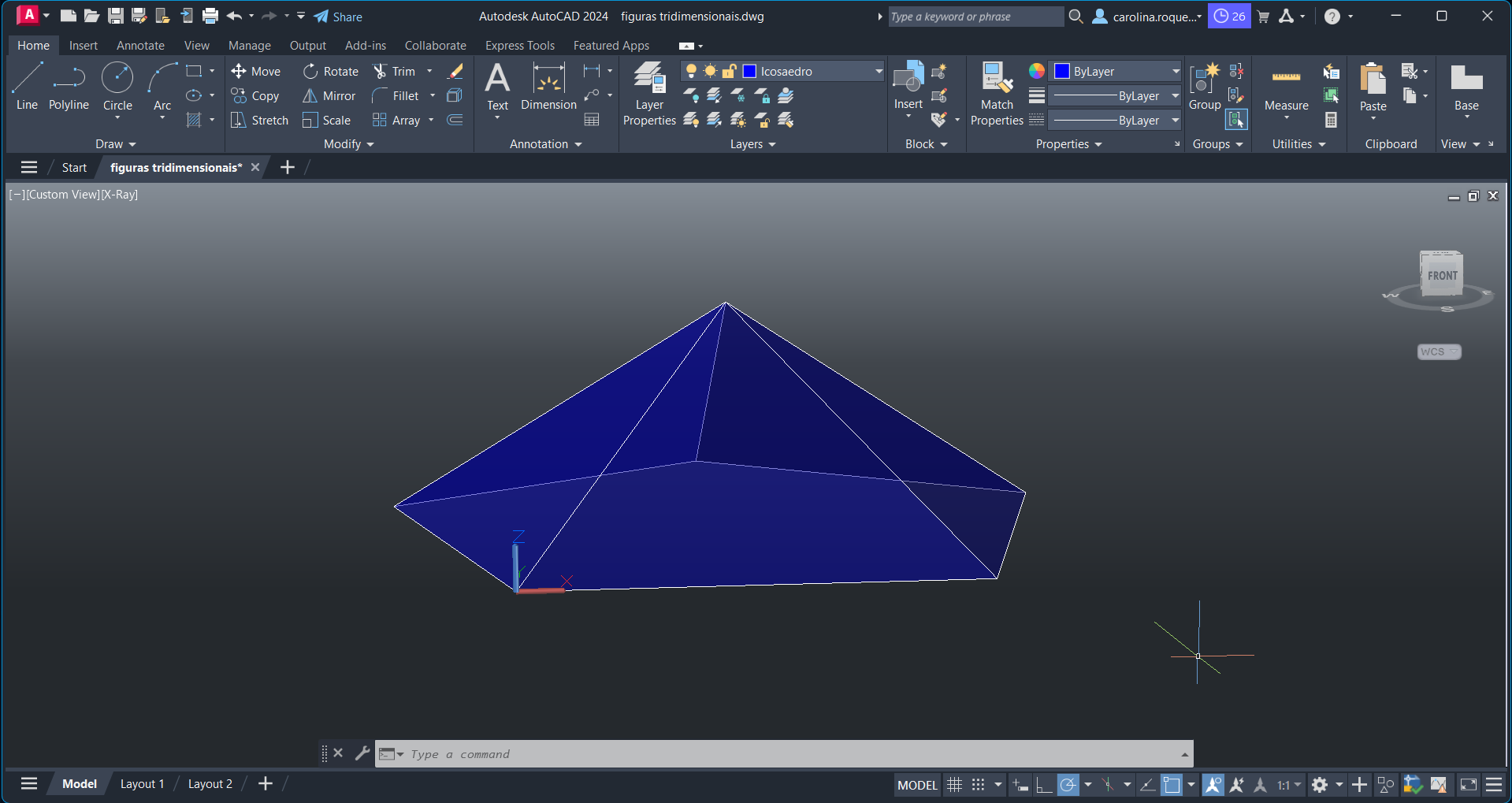

"REGION" e "ARRAYCLASSIC". Eliminação de um dos triângulos e repetição deste processo diversas vezes, a partir da utilização dos comandos: "UCS", "ARRAYCLASSIC" e "SURFSCULP".

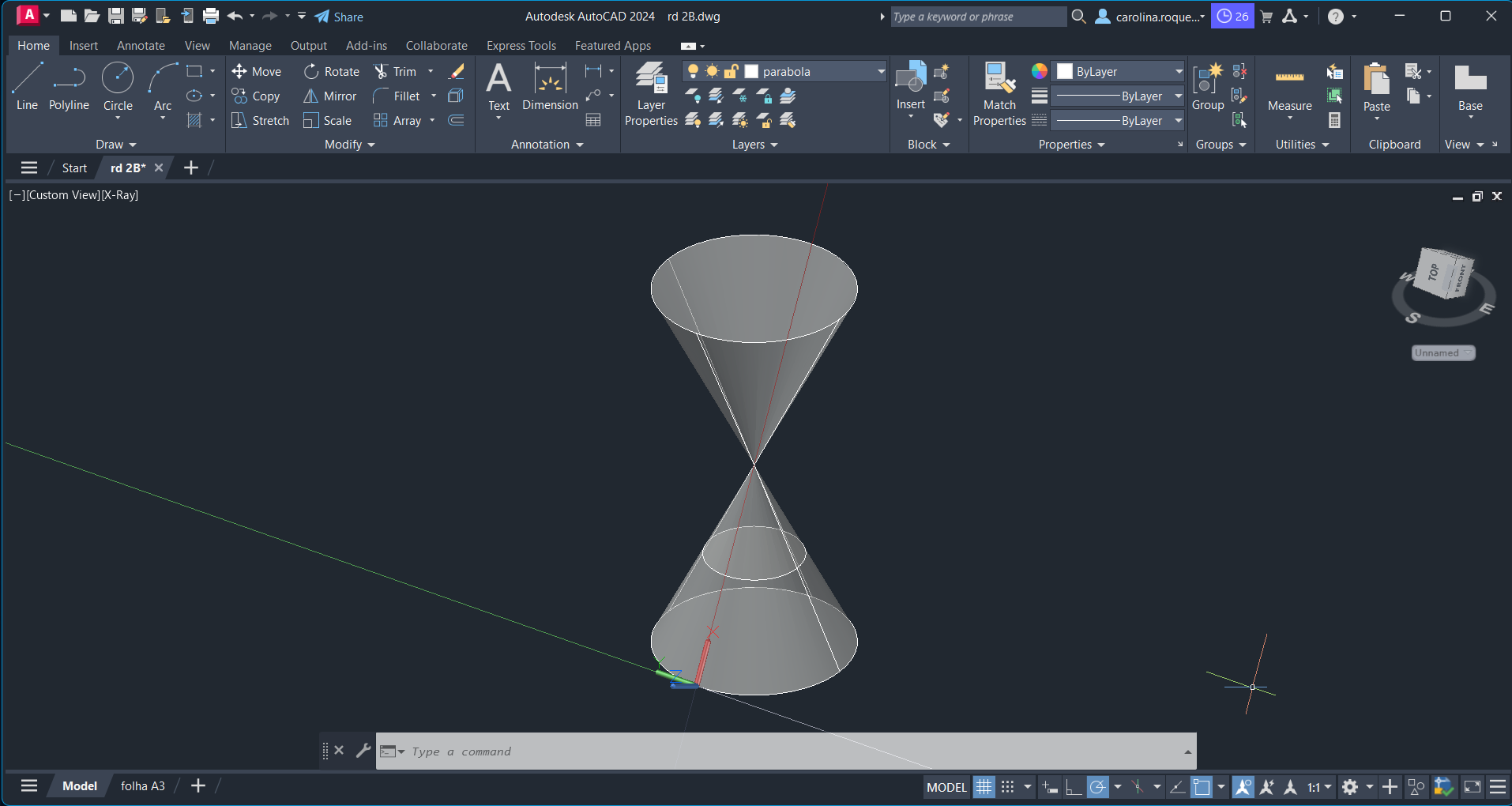

Início de um novo exercício intitulado cónicas em que iremos representar as secções de 2 cones.

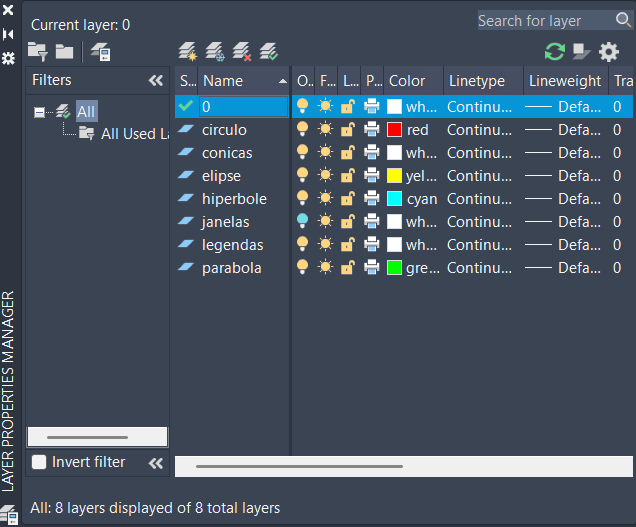

Criação de cinco layers diferentes para cada um dos sólidos a desenvolver:
- Cónicas;
- Círculo (vermelho);
- Elipse (amarelo);
- Hipérbole (cyan);
- Parábola (verde).

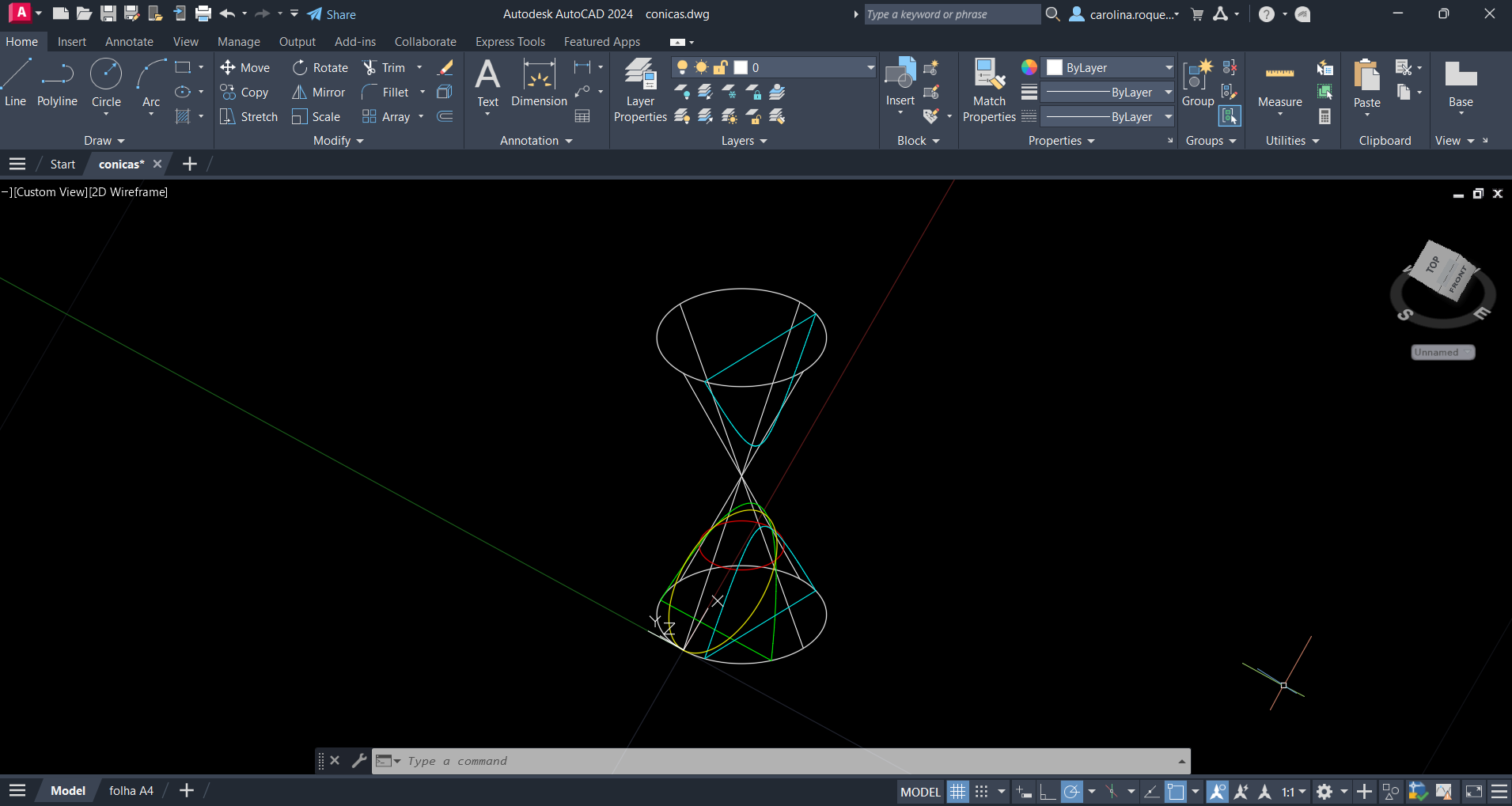

Desenvolvimento das diversas formas cónicas utilização dos comandos: "UCS", "SECTION" e "XLINE".

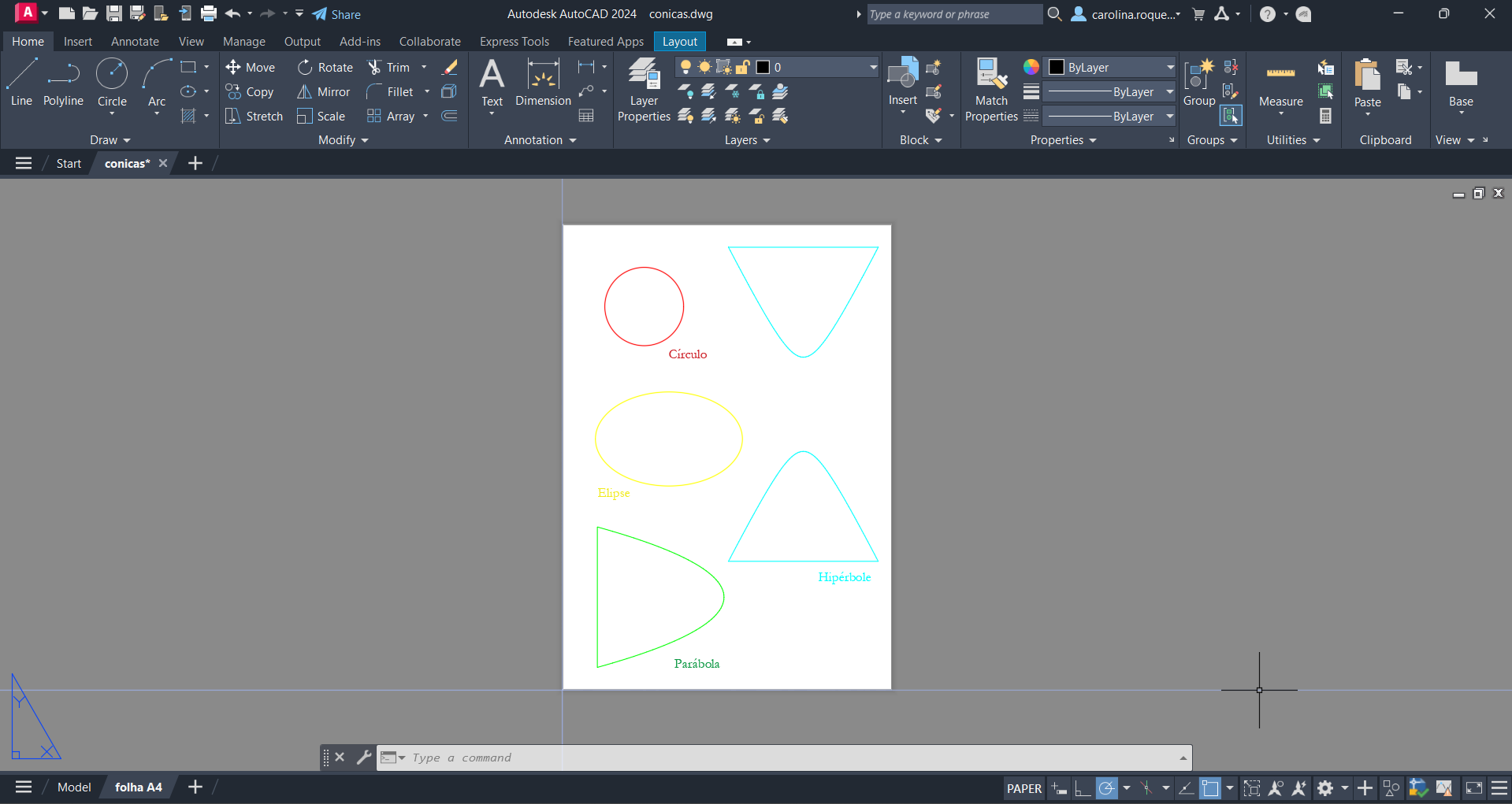

Criação de um novo layout com uma nova formatação e dimensão de um A4, com a utilização do comando: "PAGESETUP". Neste layout inserimos todas as formas pré feitas com o auxílio do "MVIEW", "PLAN", "ZOOM", "UCS", "COPY" e "MOVE". Colocámos todas as figuras com a mesma escala (1/20xp).
Início de uma nova tarefa. Representação de uma parábola num novo ficheiro nomeado Parábola .

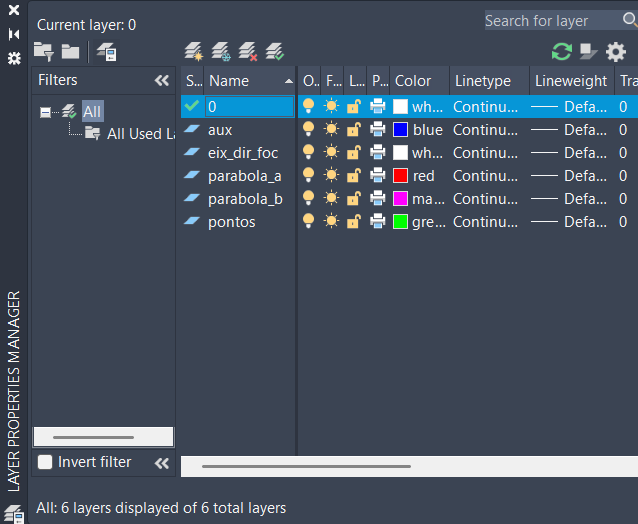

Indicação de novas camadas de trabalho:

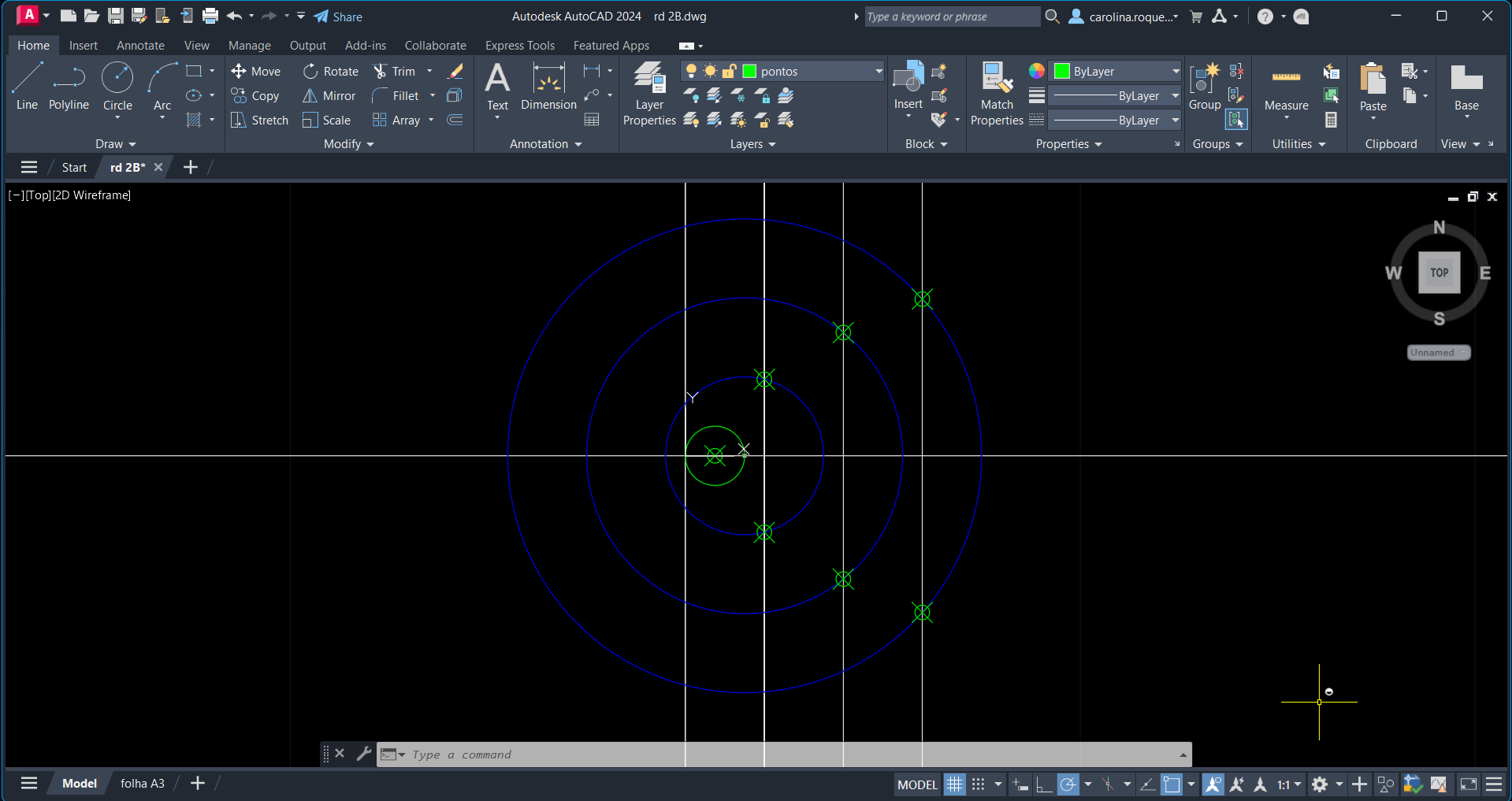

Criação de retas, círculos e pontos, através dos comandos: "XLINE", "POINT", "CIRCLE", "DDTYPE", "OFFSET", "OSNAP" e "REGEN".
