Semana 12

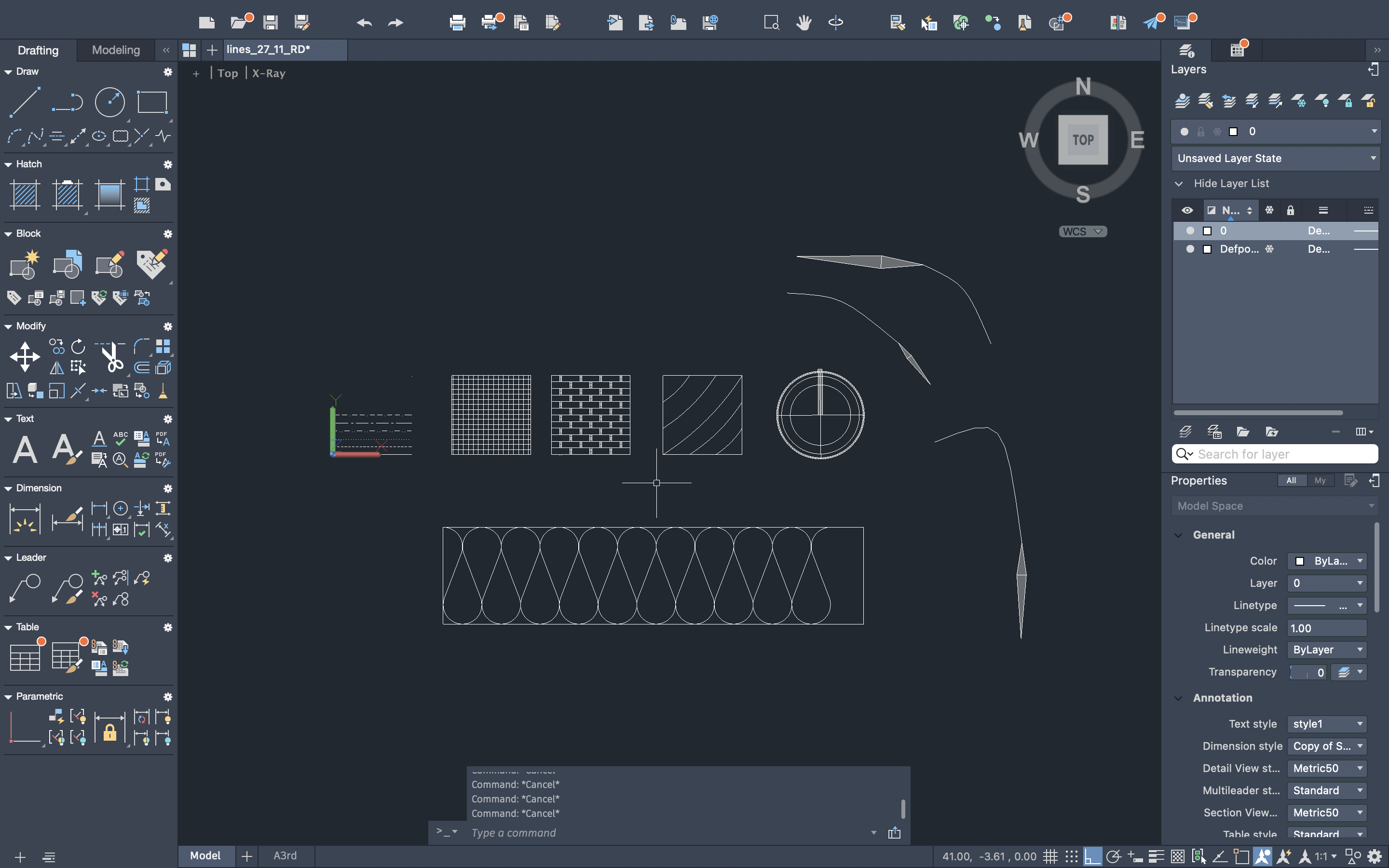

Criação de um novo ficheiro AutoCAD (acadliso.dwt) exploração dos diferentes tipos de linhas.
Criação de um conjunto de seis segmentos de reta, através de um quadrado e seis retas, com o auxílio dos comandos: RECTANGLE, XLINE, OFFSET e TRIM.
Definição dos tipos de linha a experimentar, através do comando: LINETYPE.
Experiência dos tipos de linha escolhidos, nas linhas existentes, com ajuda dos comandos: PROPERTIES, COPY e LTSSCALE
Inserção dos comandos: NORTE (para a representação gráfica da direção do norte), MAD (para representar o material madeira num modelo), e ISO (para a representação de isolamento), através do comando: APPLOAD.
Inserção e exploração do comando: SETAS.

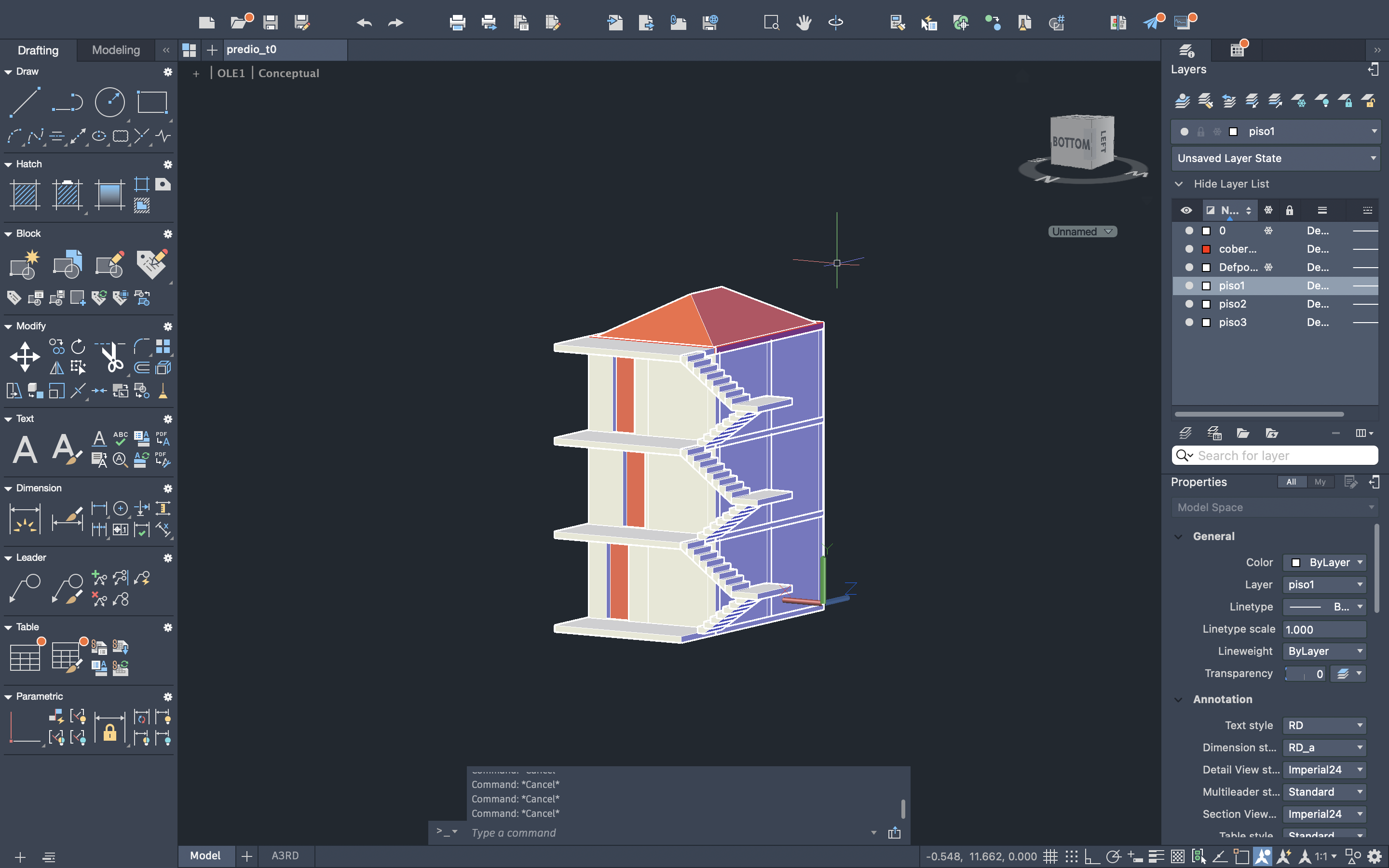

Criação de um prédio de três pisos (cada um numa layer diferente), através do comando anteriormente descarregado e utilizado: T0.
Mudança da largura das casas de banho do primeiro e segundo pisos, através dos comandos: DIST e SOLIDEDIT.
Criação do segundo e do terceiro piso, através dos comandos: LINE, T0, e MOVE.
Colocação de uma cobertura de quatro Águas através dos comandos: RECTANGLE, EXTRUDE e OFFSET.
Criação de plataformas em cada piso para a colocação de escadas, com auxílio dos comandos: RECTANGLE, EXTRUDE e COPY.
Importação do comando 3DSTAIR e utilização dos comandos: UCS, UCSDETECT e 3DSTAIR, para a criação de escadas.
