Semana 04

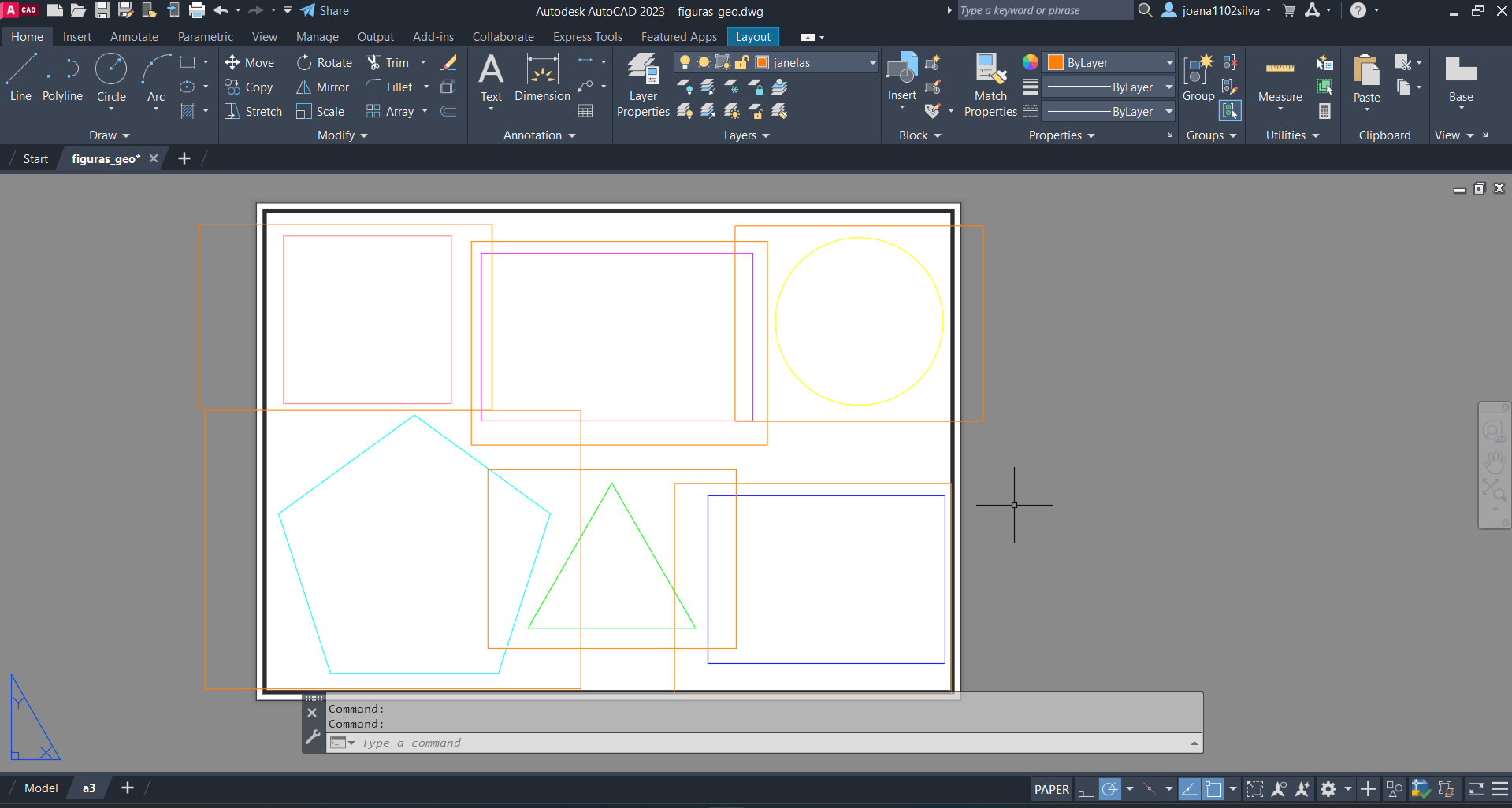

Conclusão da aula anterior. Utilizando o comando Layers, congelamos as camadas na coluna VP Freeze exceto a camada com o nome "quadrado". Usamos o comando MS para entrar no Espaço Modelo e o comando ZOOM para definir a sua escala. Para conseguirmos ver como a folha ficaria impressa, utilizamos o comando PLOT e Preview. Copiamos a janela 5 vezes e em cada uma desbloqueamos uma figura diferente de modo a preencher a folha.

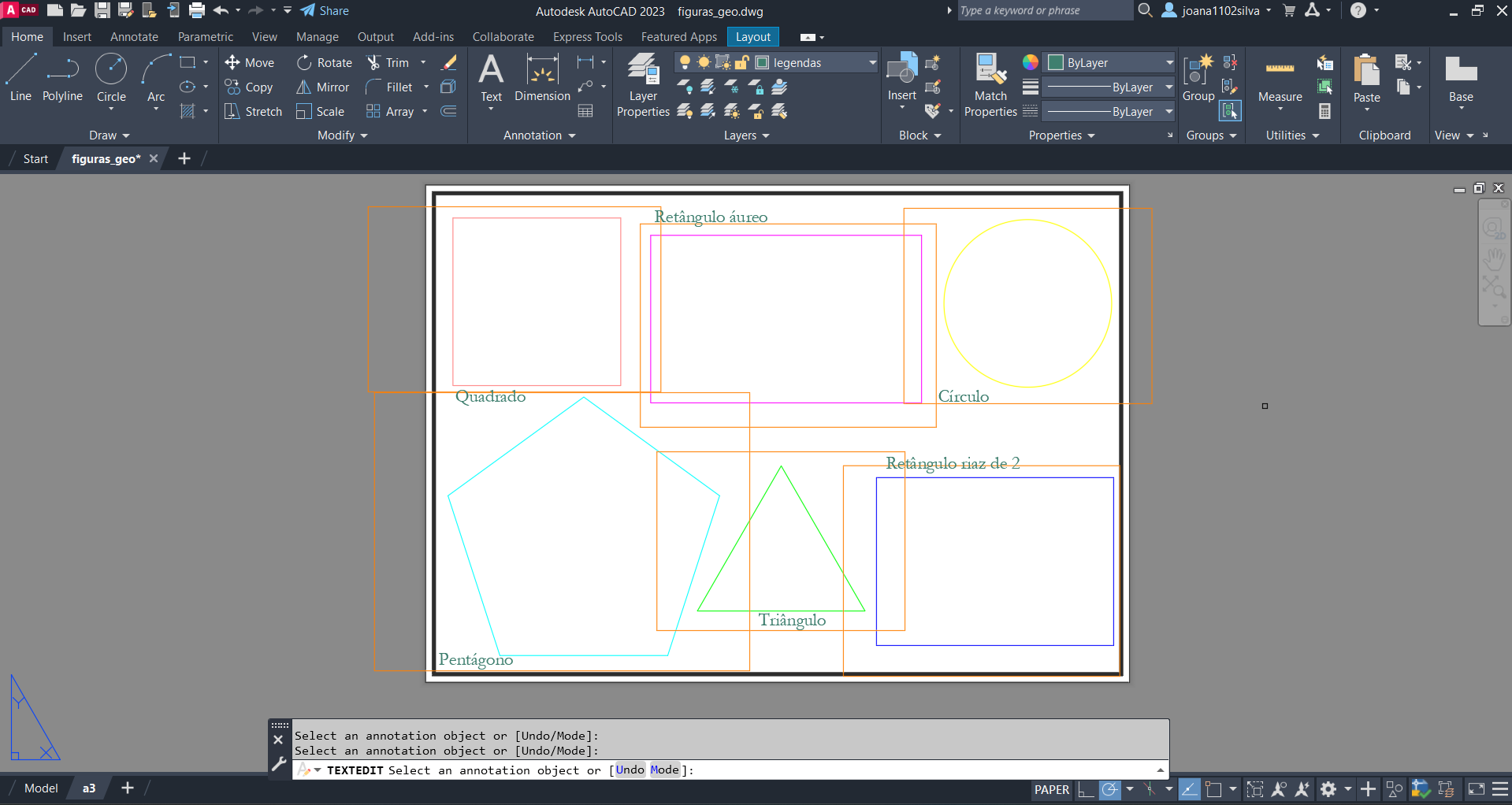

Para legendar cada figura precisamos do comando STYLE definindo o tipo de letra e criamos uma nova Layer para configurar a sua cor. De seguida, escrevemos as legendas com o comando DTEXT.

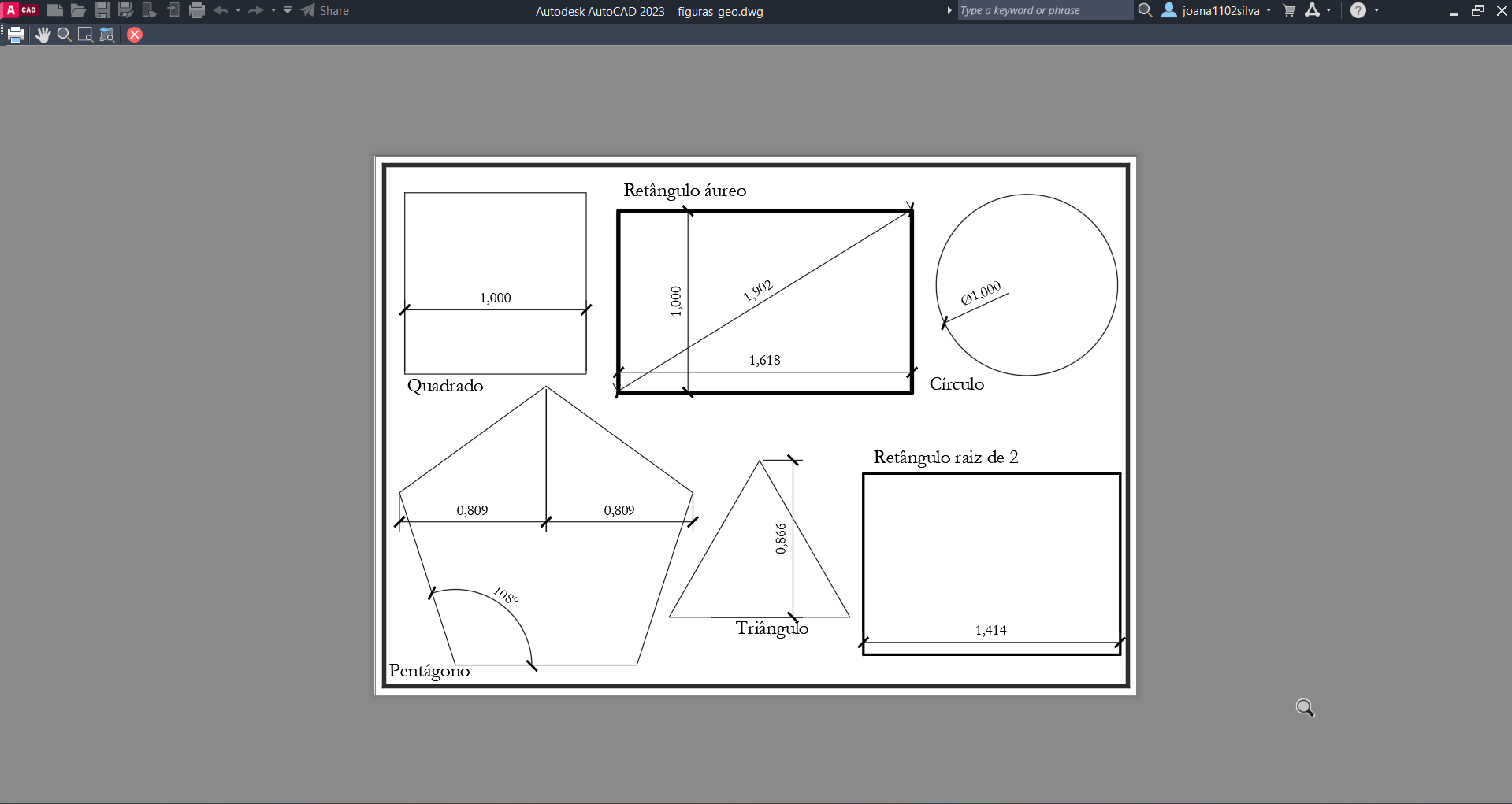

Criamos uma nova Layer com o nome "cotas" e com os comandos DIM e DIMTEXT definimos as suas características.




Por ultimo, apagamos tudo de modo a ficar com um template pronto para trabalhos futuros.
