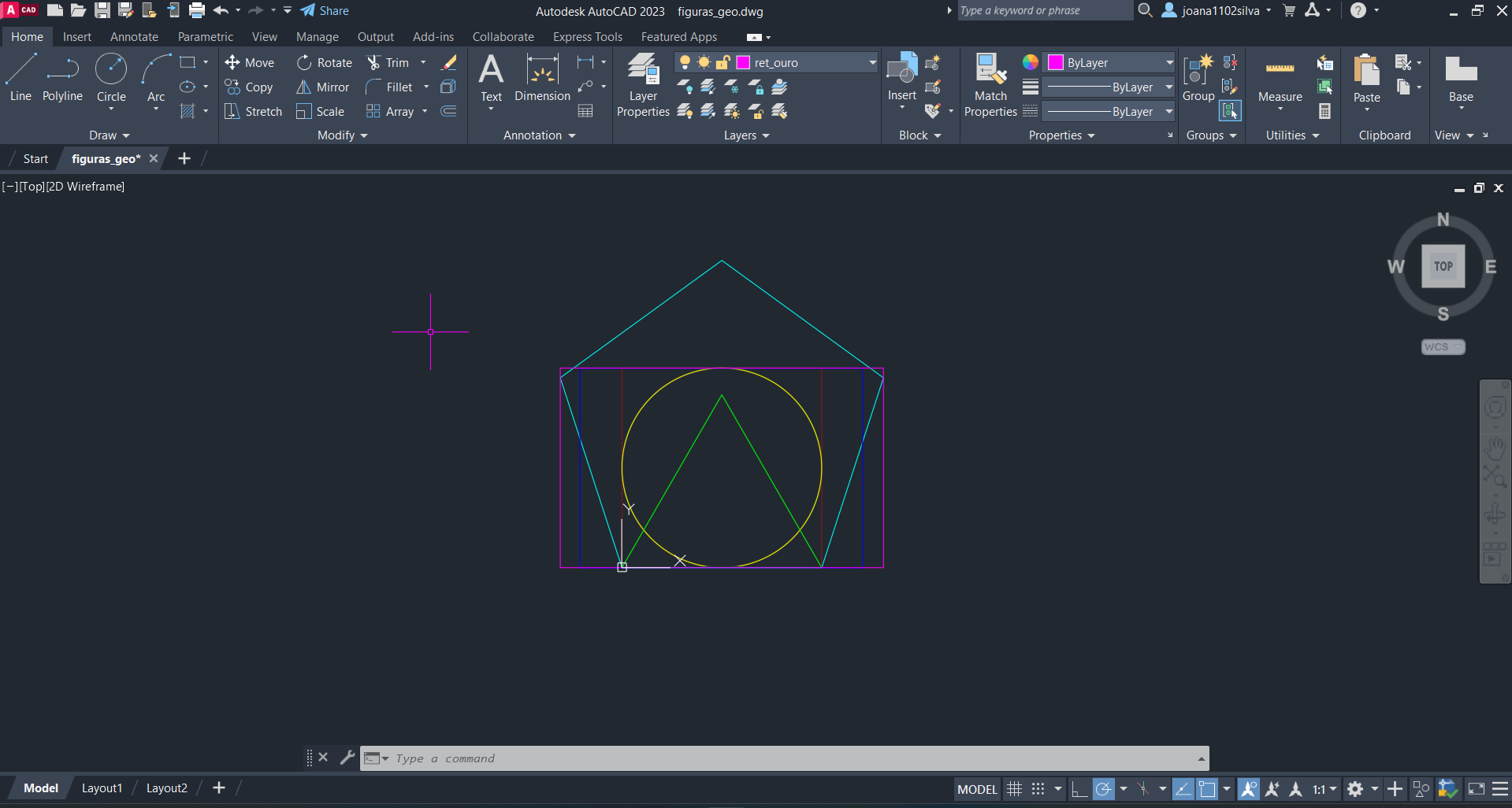

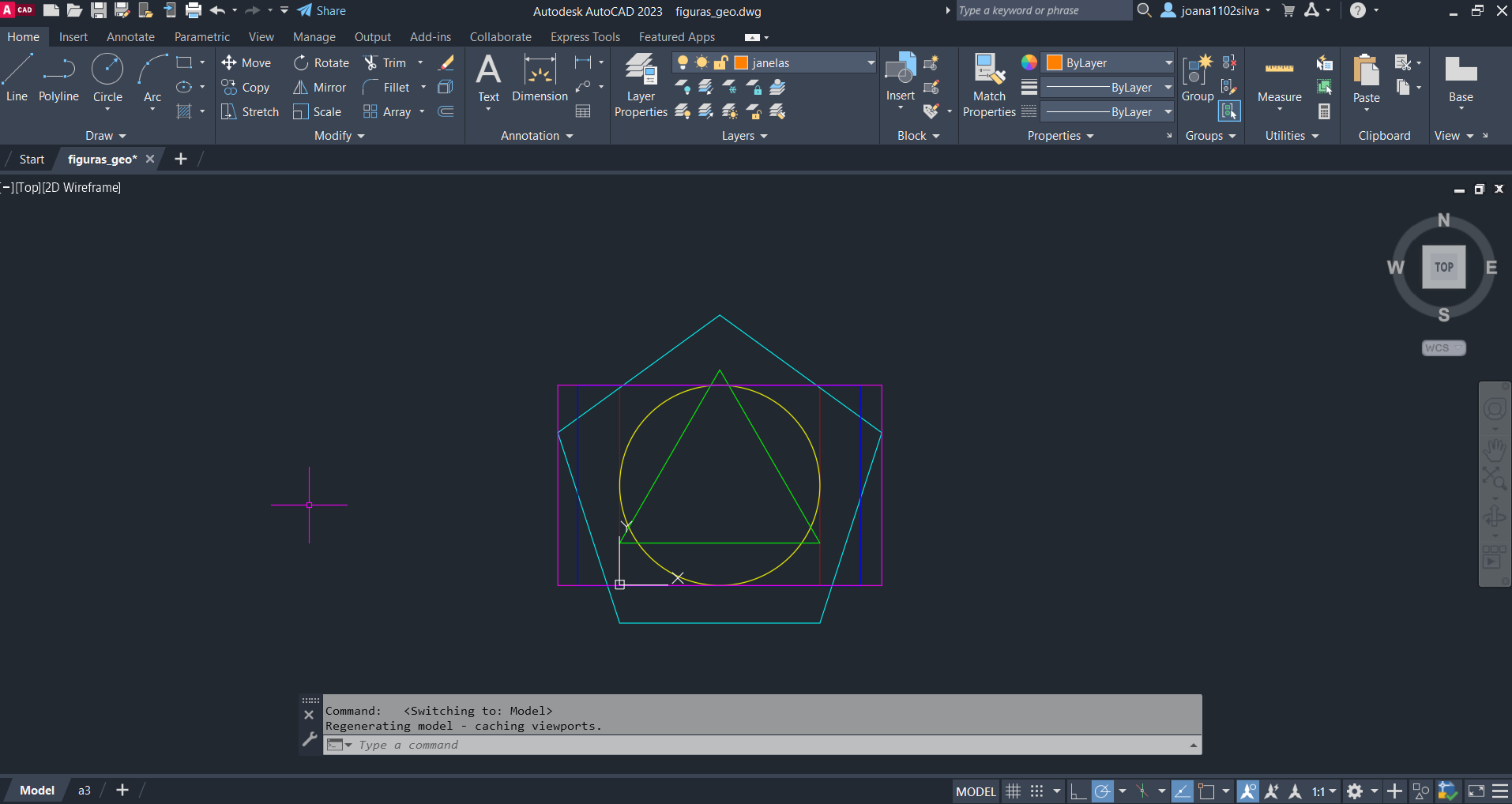

Após a figura estar finalizada em Model, começamos a trabalhar a função Layout1, a qual funciona como o uma folha de papel. Acabamos por atribuir características como a escala e o tamanho da folha A3 pelo command PAGESETUP. Utilizamos também o command TRIM de modo a eliminar as linhas predefinidas em Properties.
Criamos a Layer com o nome esquadria, destinada a representar uma moldura com espessura de 0.005 mm. Os comandos usados foram: XLINE, OFFSET, TRIM, FILLET e PEDIT.

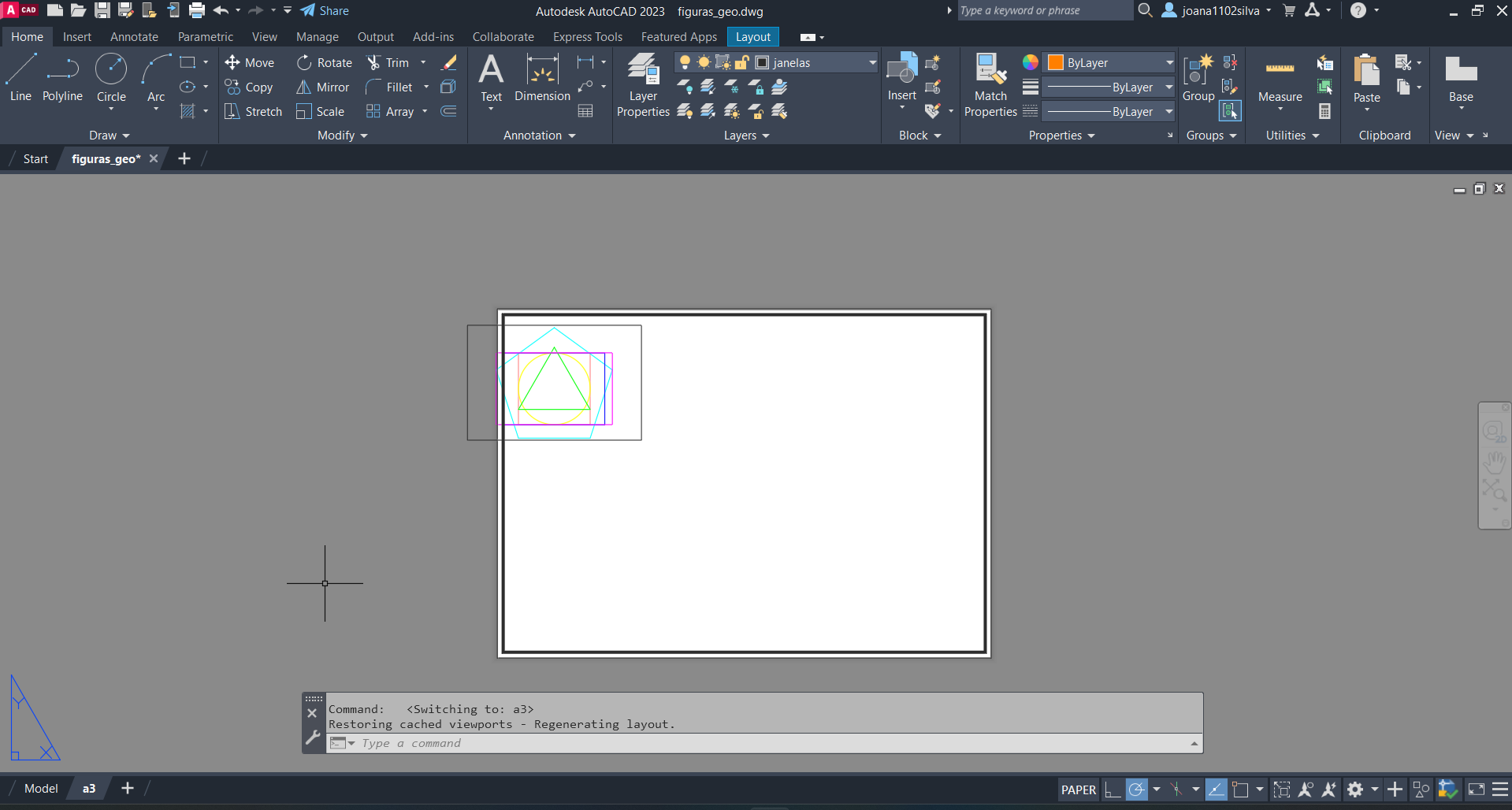

Por último, criamos a layer janelas para colocar as figuras na folha A3.
