Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Madalena Santos
Semana 12
A aula de dia 25 de novembro foi dedicada ao aprofundamento de ferramentas essenciais de desenho técnico no AutoCAD.

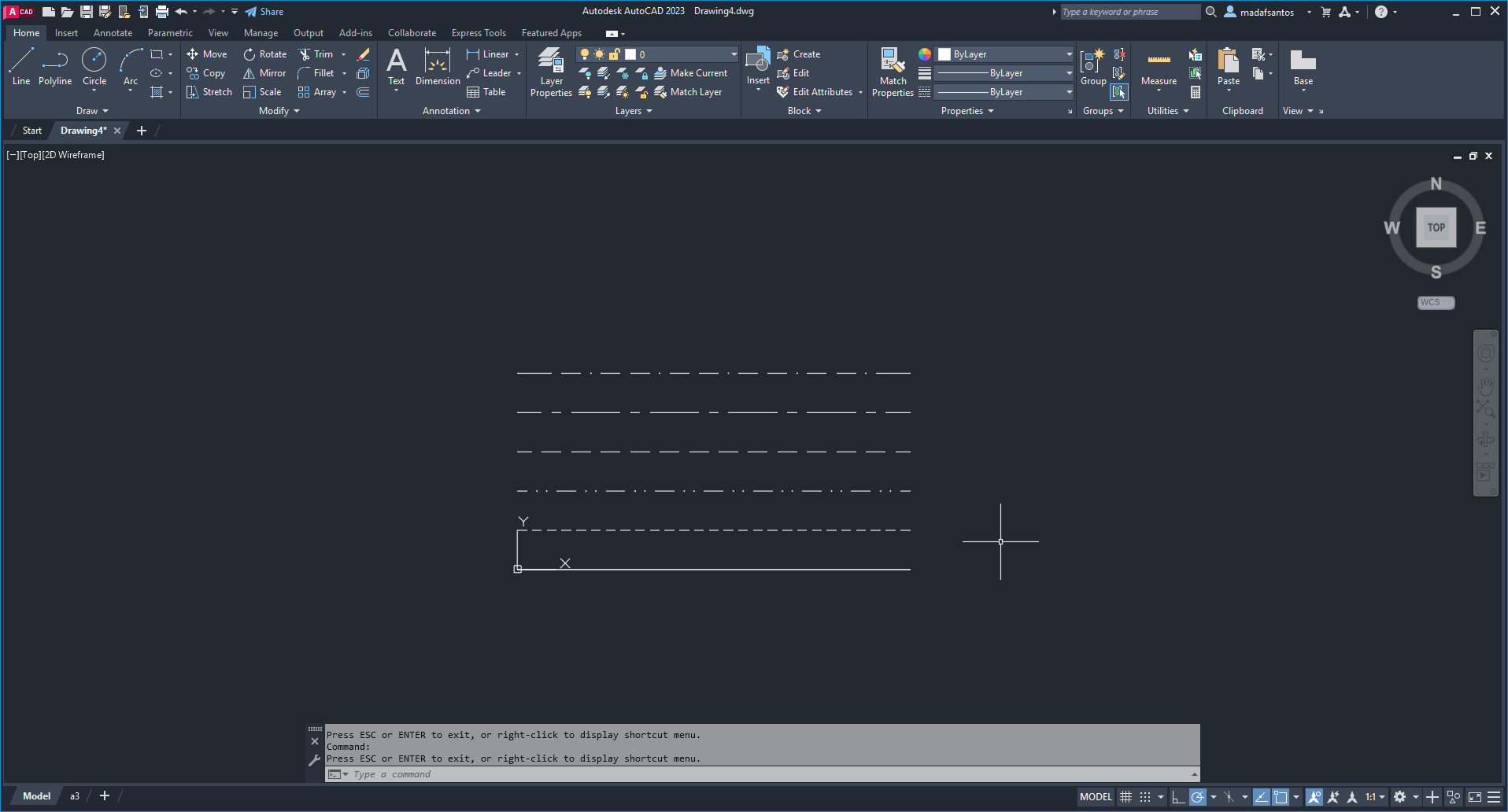

Iniciou-se com a criação de várias linhas, através dos comandos XLINE e OFFSET. Foram explorados os comandos LINETYPE, PROPERTIES e LTSCALE, precedendo-se ao carregamento e aplicação de diferentes tipos de linha (Border, Center, Dashed, Hidden e Divide) e ajustando os tipos de linha atribuídos às entidades selecionadas e a sua escala.

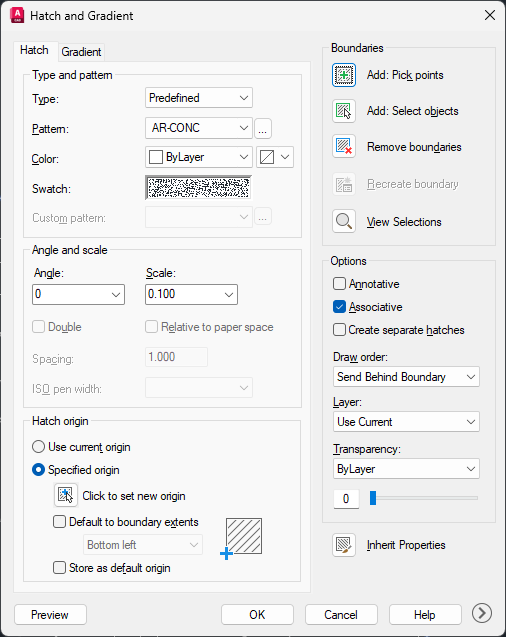

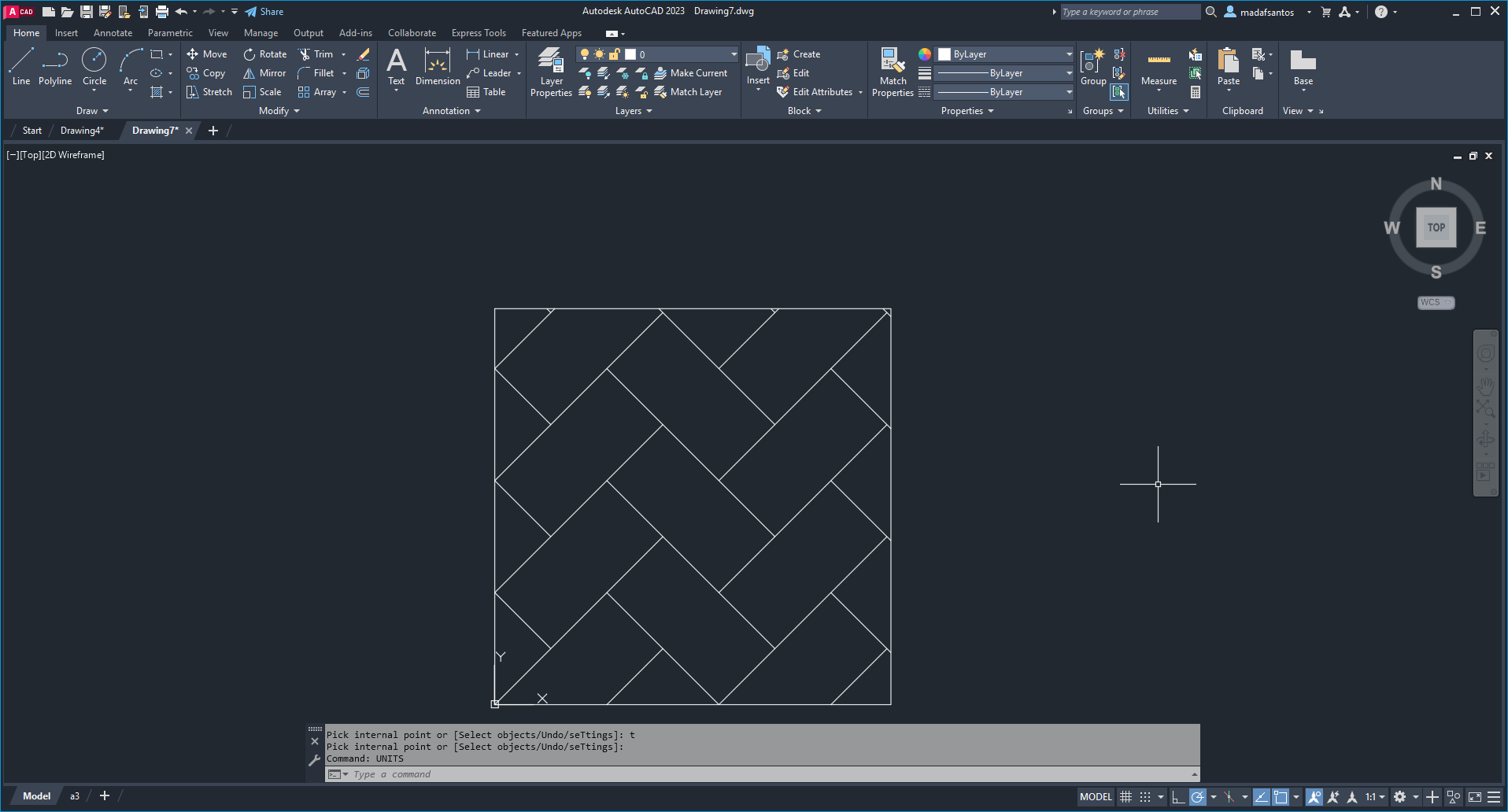

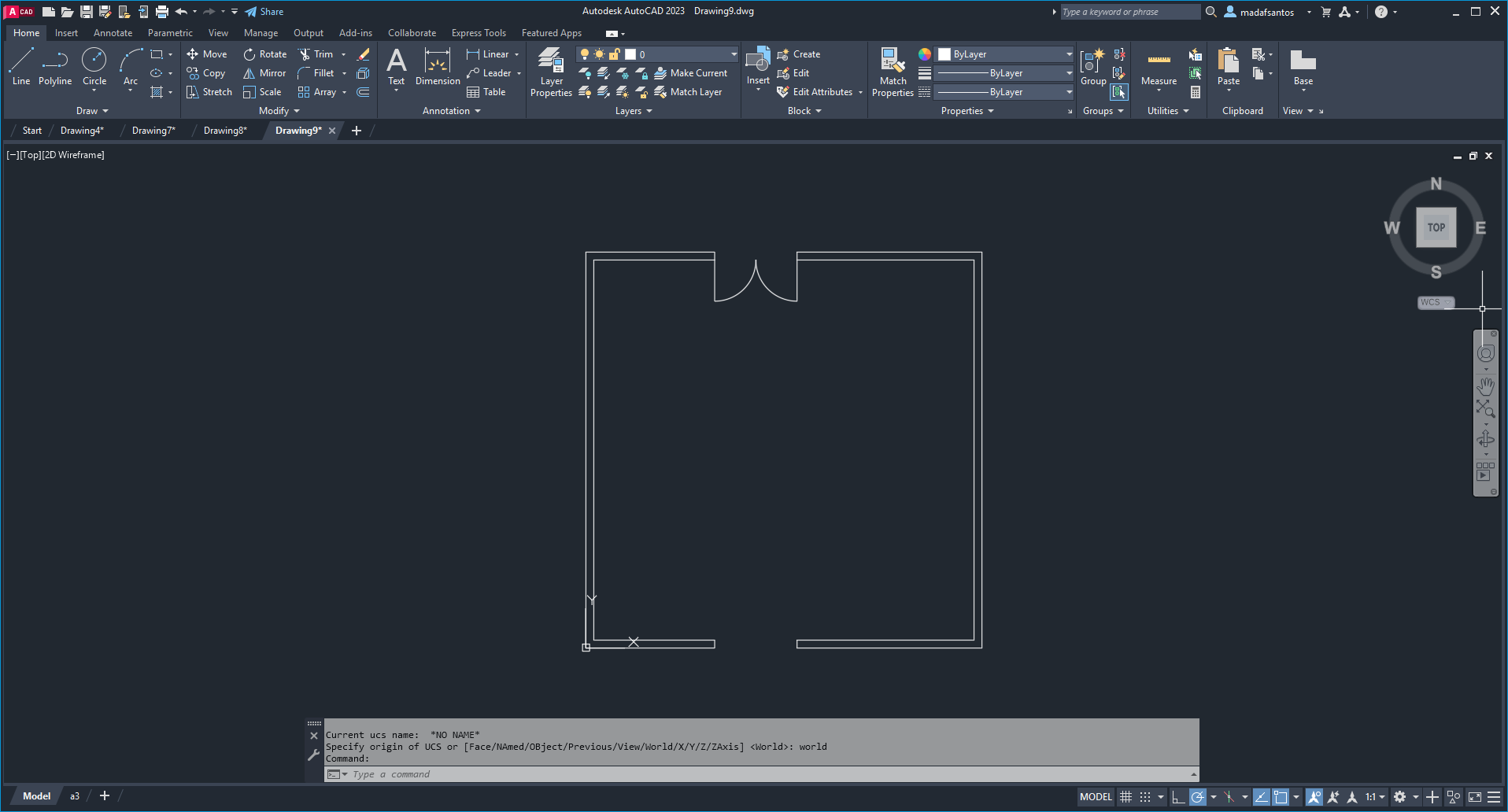

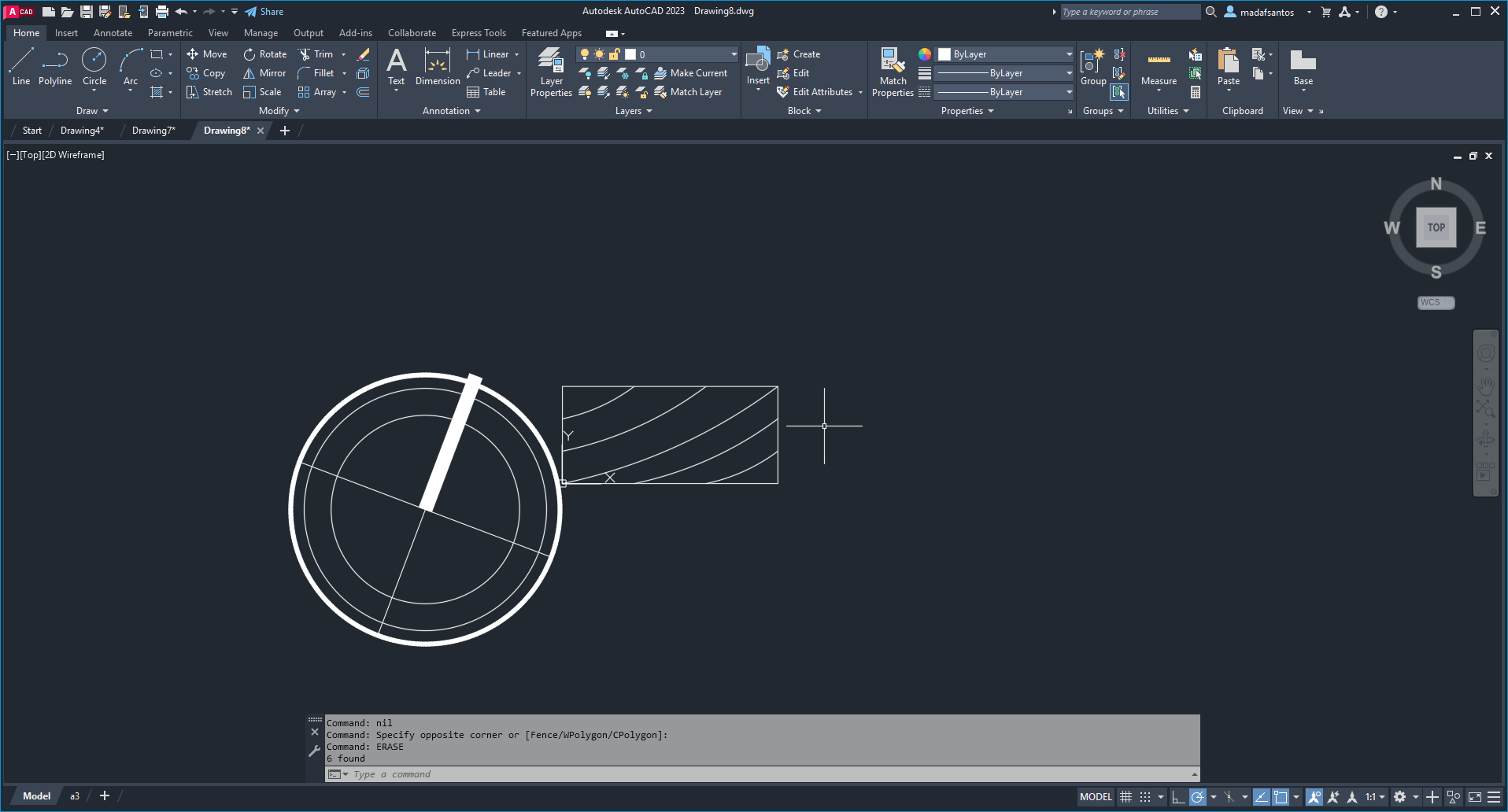

De seguida, deu-se início à ciação de um novo ficheiro, começando pelo desenho de um retângulo de base utilizando o comando REC. Com o auxílio do comando HATCH, foi explorada a utilização de diferentes materiais. Ainda neste tema dos materiais, foi iniciado um novo ficheiro, com o objetivo de testar um material que foi guardado através do site do professor. Para além do material, também foram descarregados e importados para o AutoCAD, dois ficheiros um para a introdução do norte e outro para a introdução de portas.

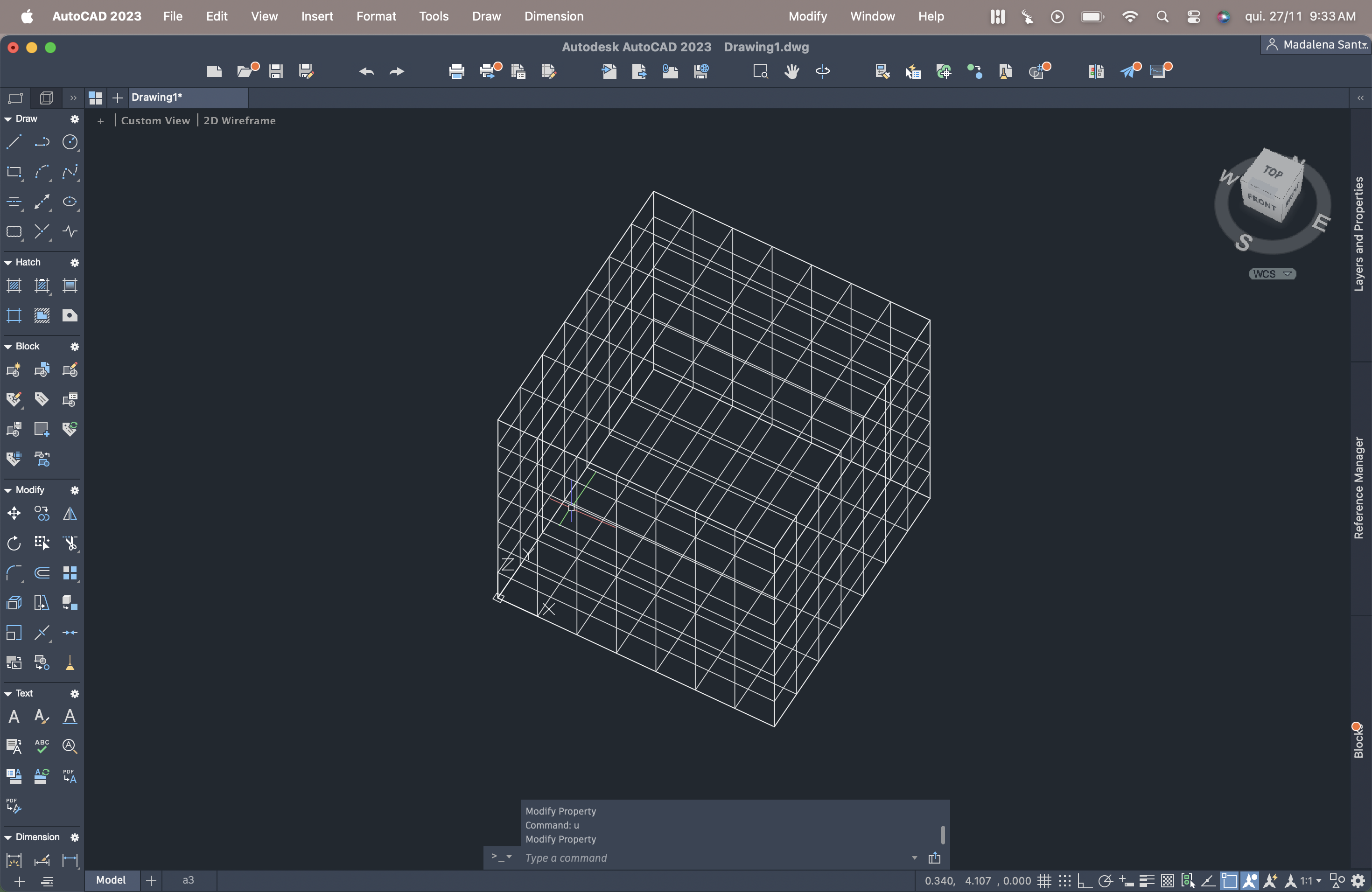

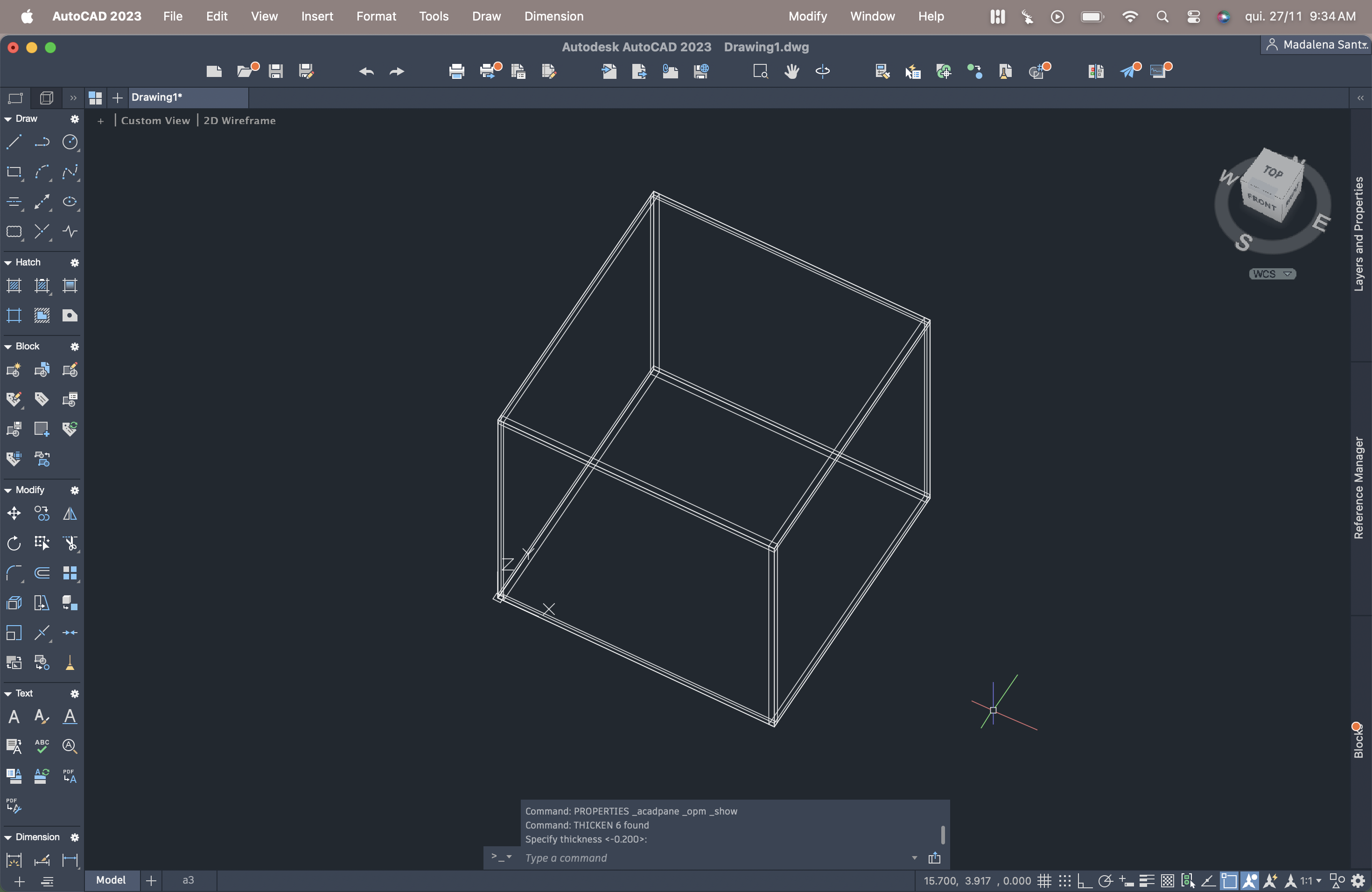

A aula seguinte iniciou-se com a abertura de um novo ficheiro AutoCAD destinado à prática de modelação tridimensional. Foi cirada uma BOX, posteriormente convertida para superfícies individuais através do comando EXPLODE e do comando CONVTOSURFACE. Após a conversão, procedeu-se ao ajuste de propriedades destas superfícies no painel PROPERTIES. Aplicou-se o comando THICKEN, atribuindo espessura às superfícies, permitindo a evolução da geometria para um modelo tridimencional mais completo.

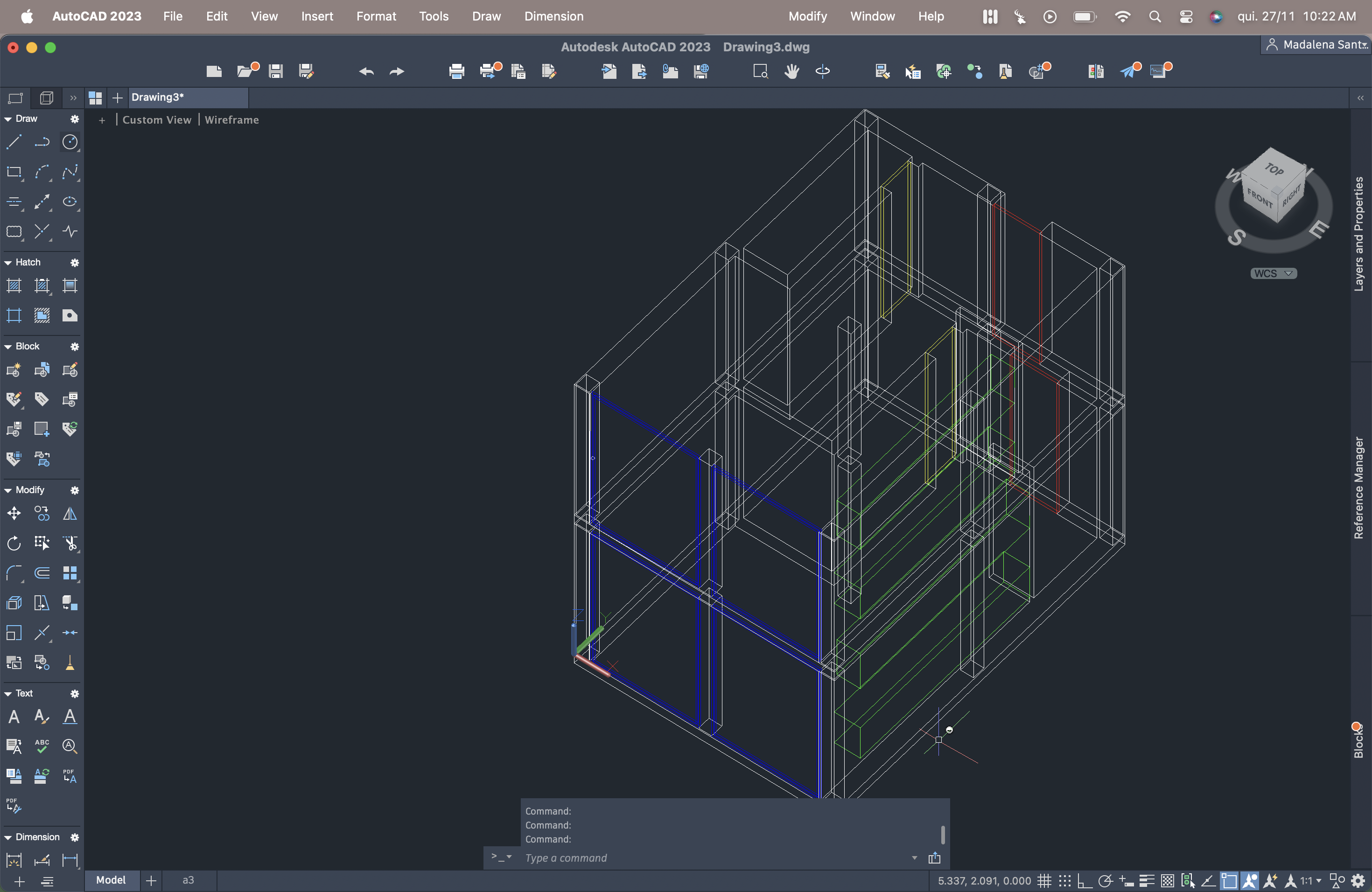

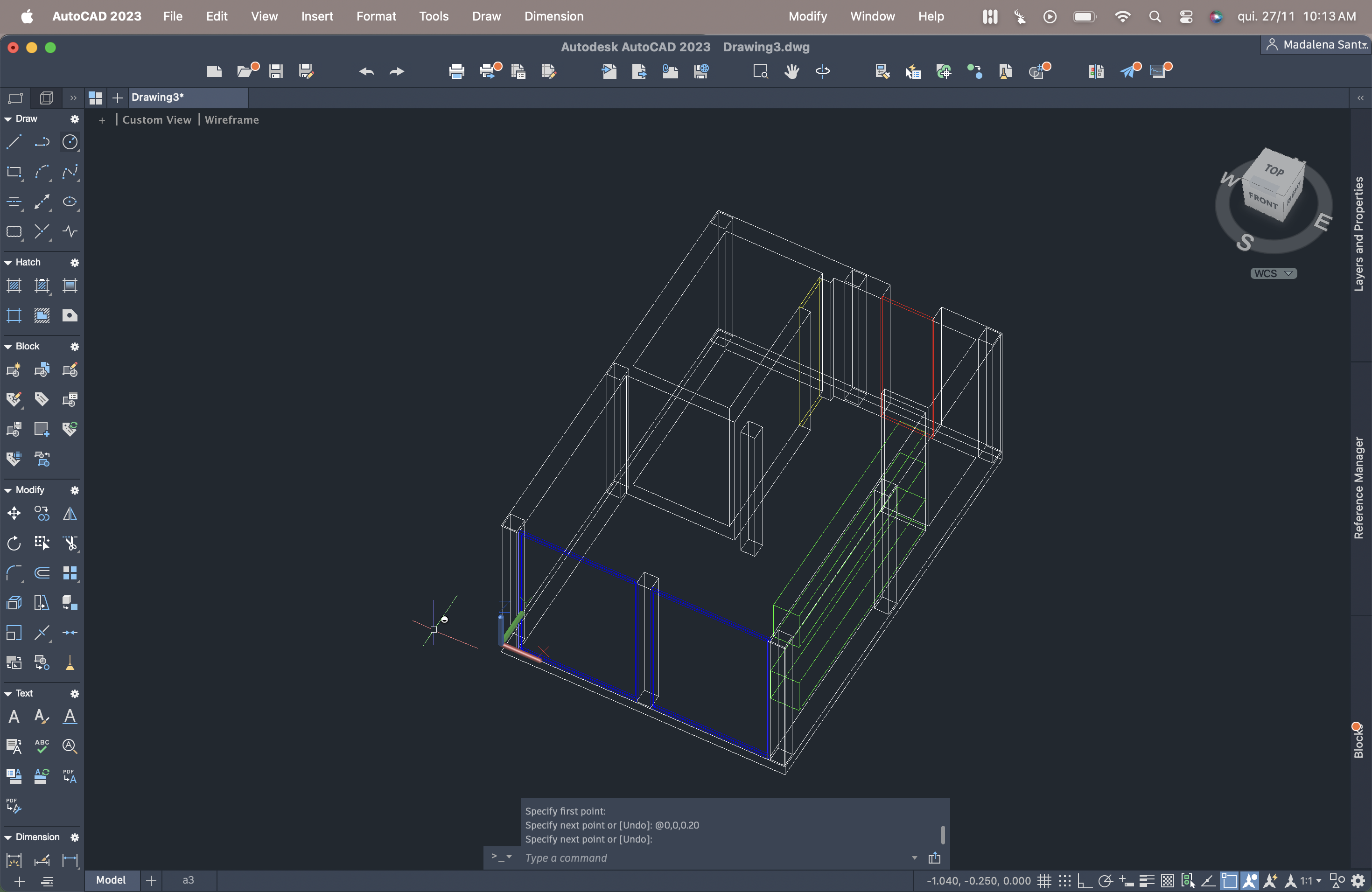

Em seguida, realizou-se o load do ficheiro t0.lsp, avançando para a organização do ficheiro através da criação das layers "piso1", "piso2" e "piso3". Primeiro foi introduzido o primeiro piso do nosso pédio com o comando T0. De seguida, foi alterada a dimensão da casa de banho através dos comandos DIST, SOLIDEDIT e MOVE.

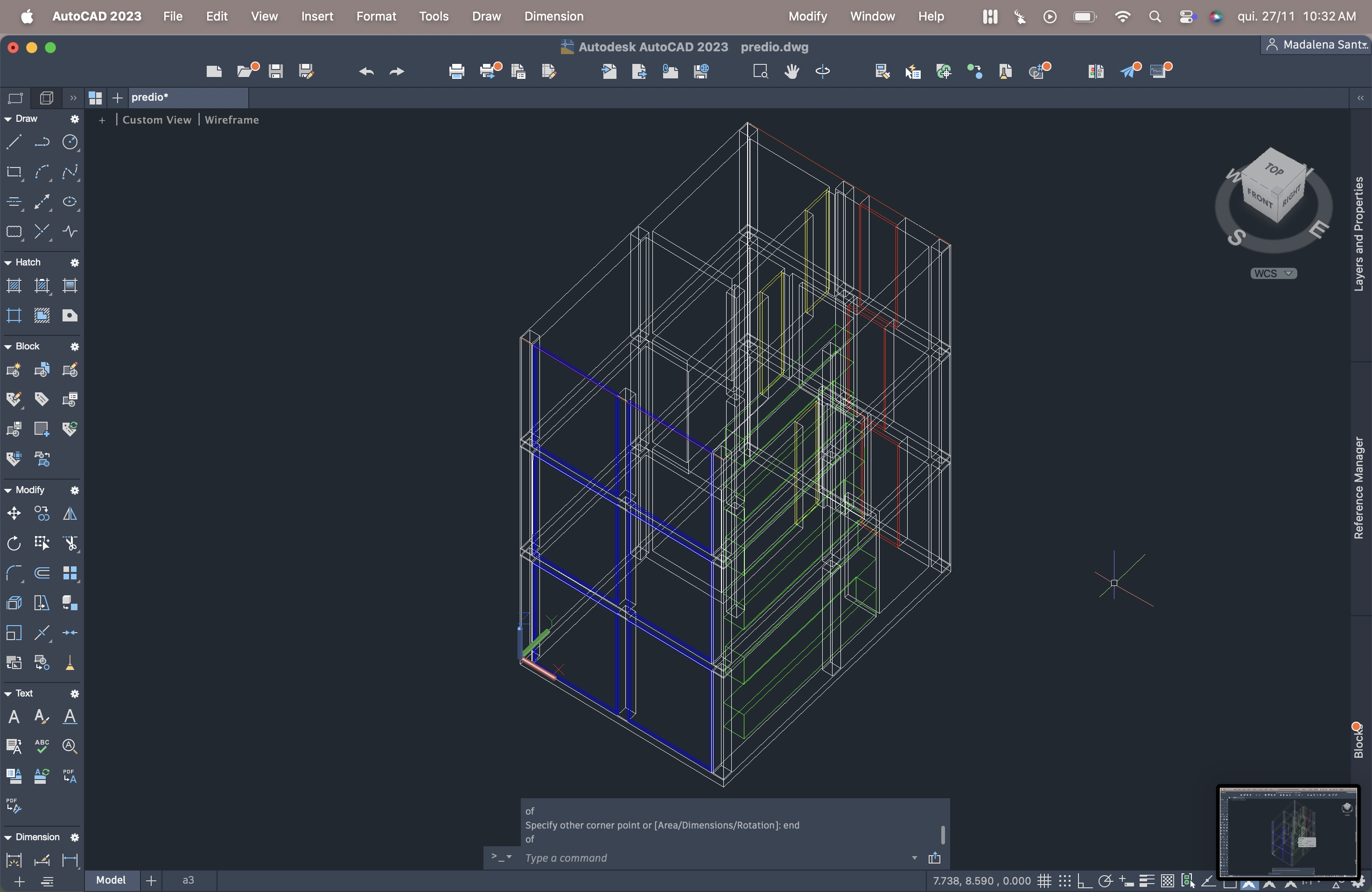

Para auxiliar na construção dos pisos seguintes, foram construidas linhas com o comando LINE. Foram contruidos os últimos dois pisos nas respetivas layers.

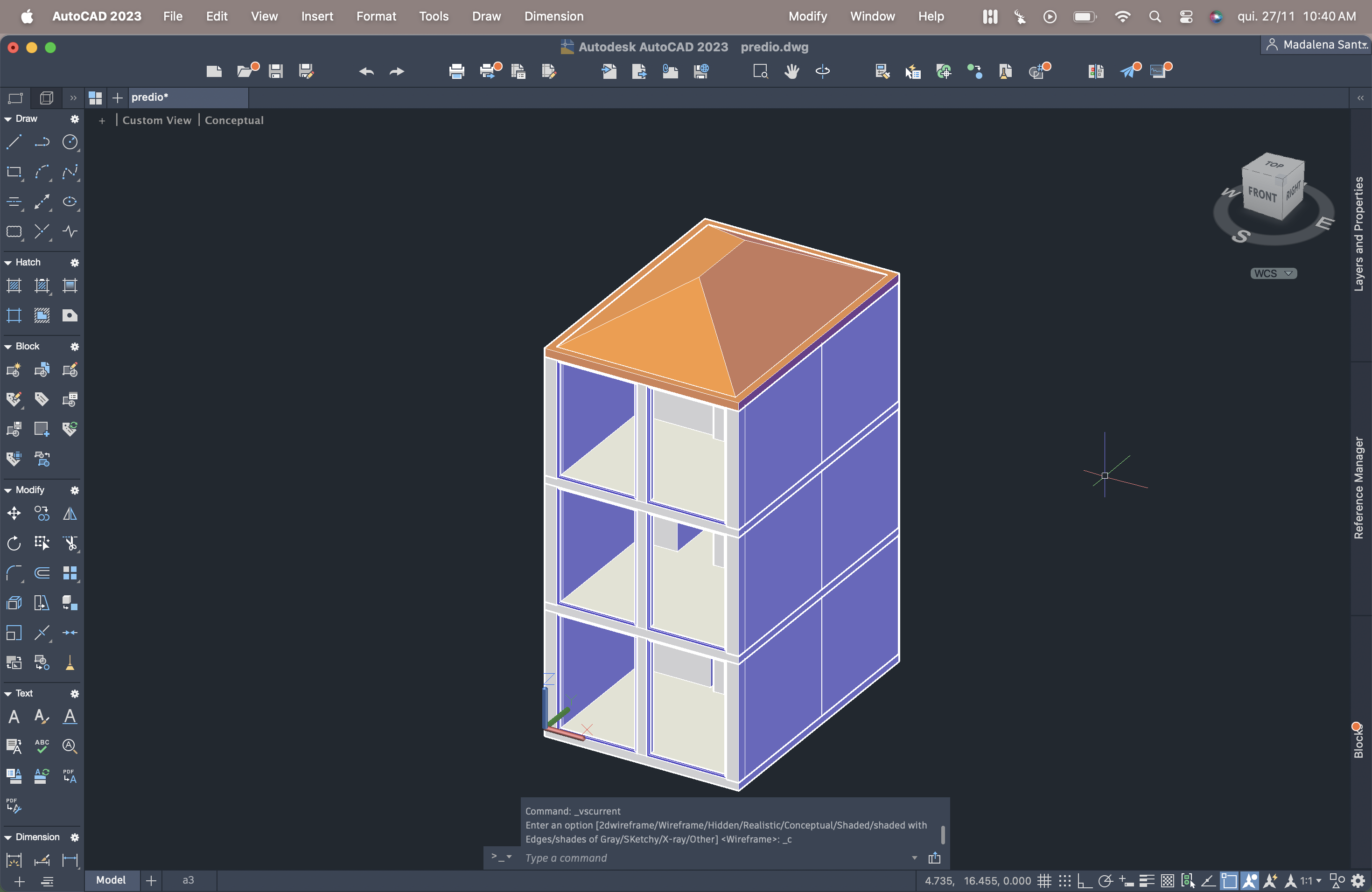

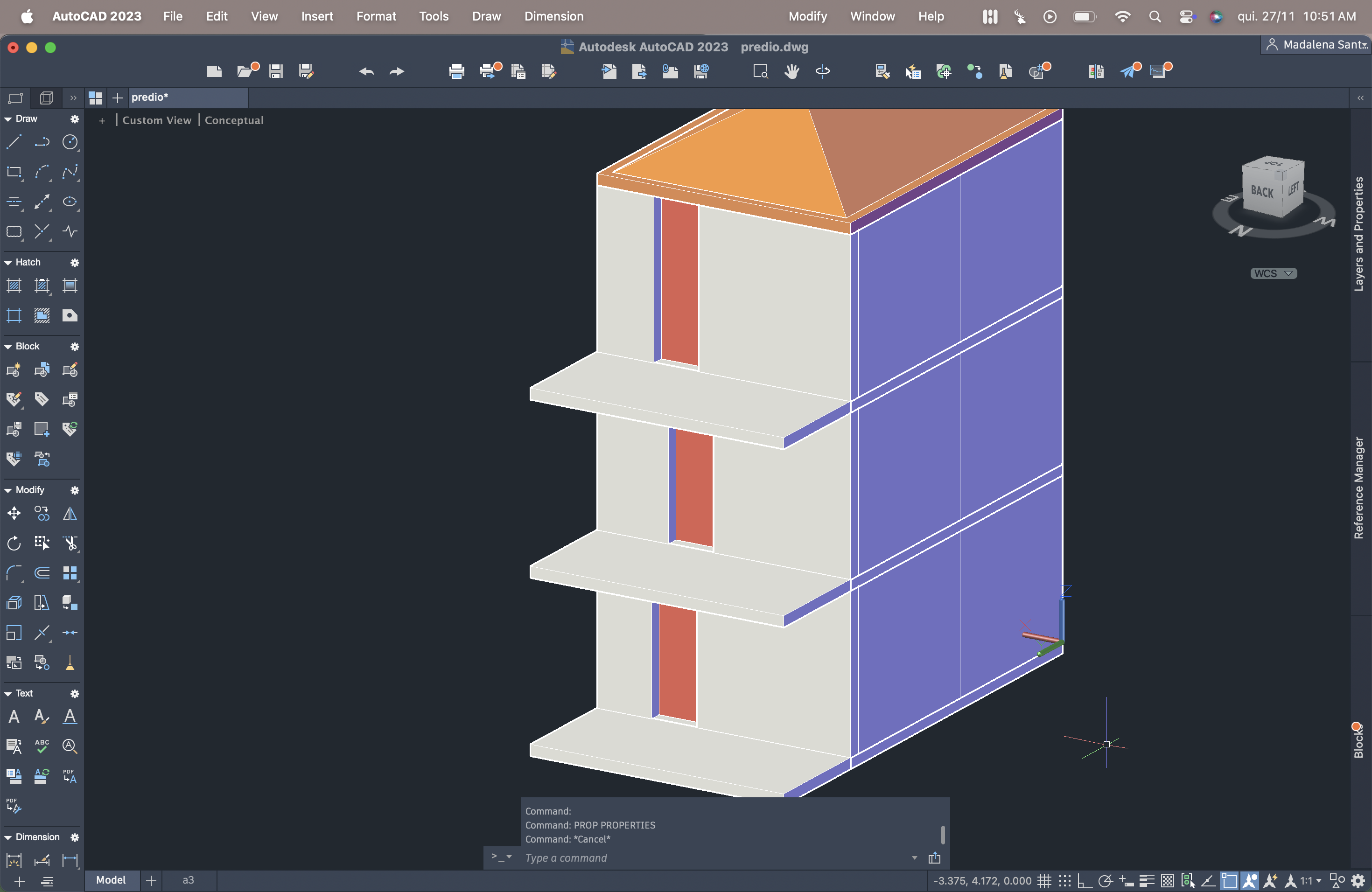

Posteriormente, procedeu-se à ciação da cobertura, combinando os comandos REC, EXTRUDE, OFFSET e TAPER para desenvolver volumes mais complexos.
Por fim, foi iniciada a introdução de escadas, será concluido na próxima aula.
