Mestrado Integrado em Arquitetura 2A
Representação Digital
Professor Luís Romão
2025/2026
Madalena Santos
Semana 09

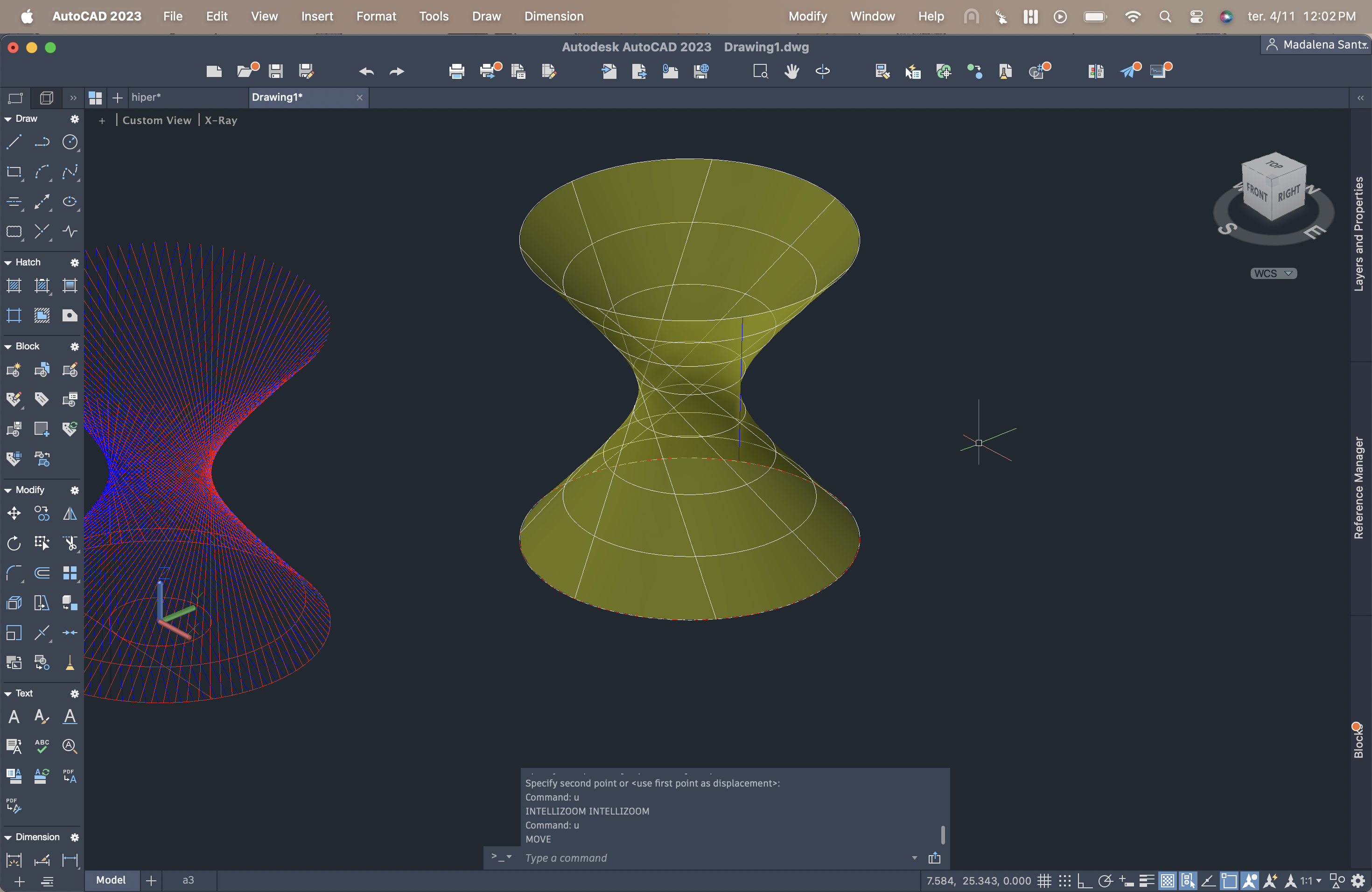

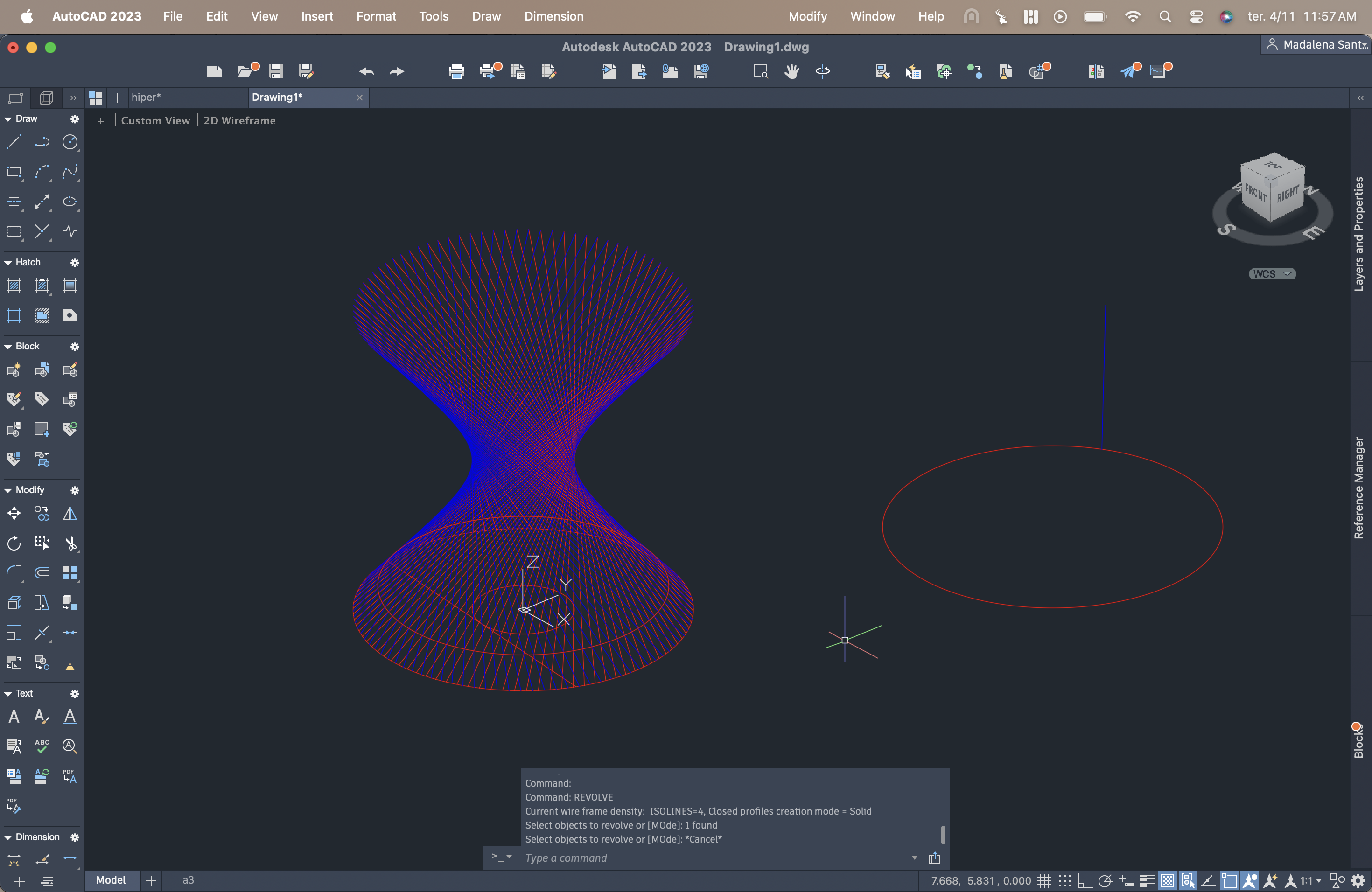

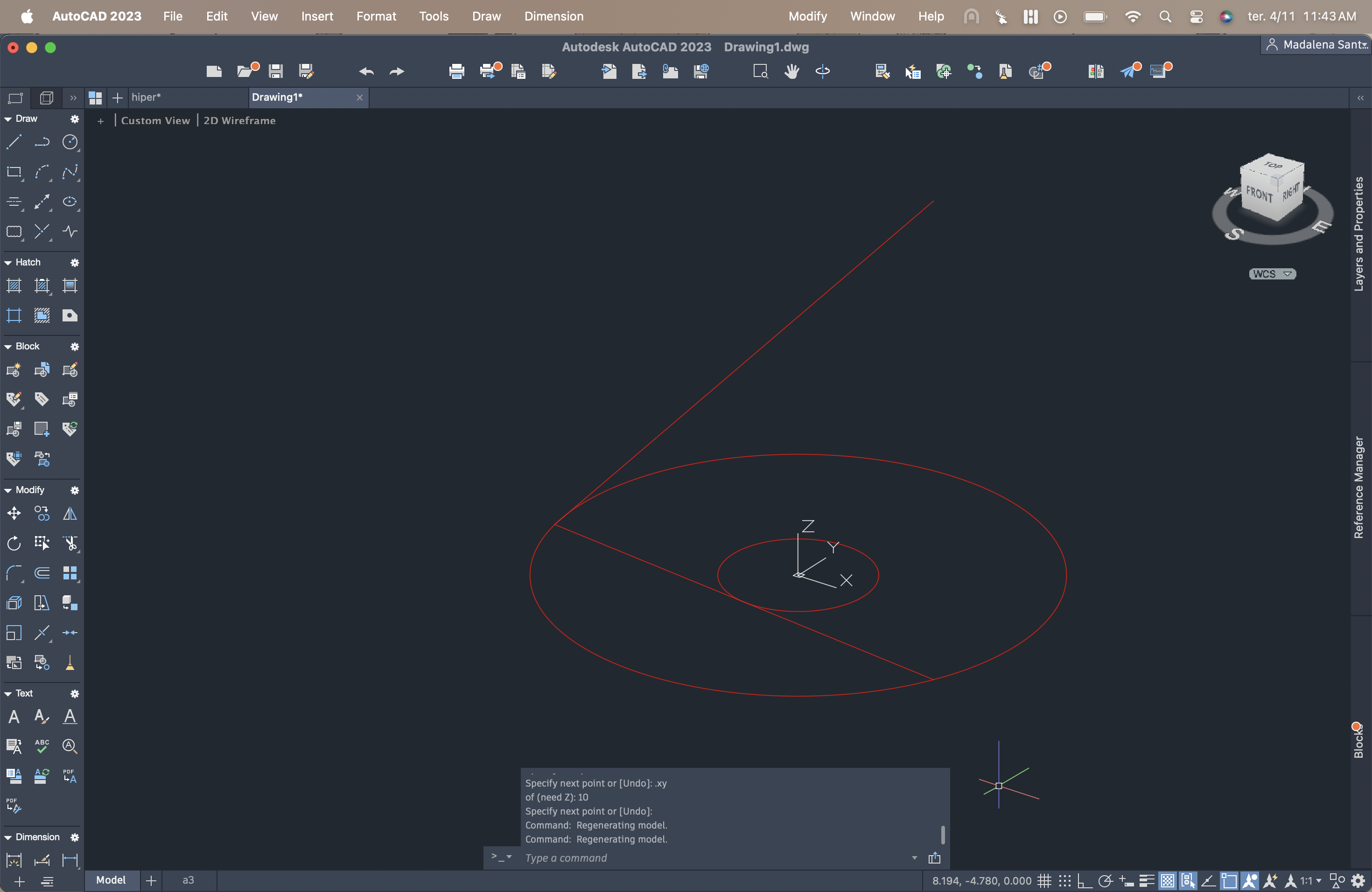

Continuação e finalização do trabalho iniciado na aula anterior. O exercício das hiperboloides foi concluido, utilizando os comandos EXTEND, LINE, MIRROR, COPY, PROPERTIES e ARRAYCLASSIC, de forma a completar e organizar as formas geométricas.

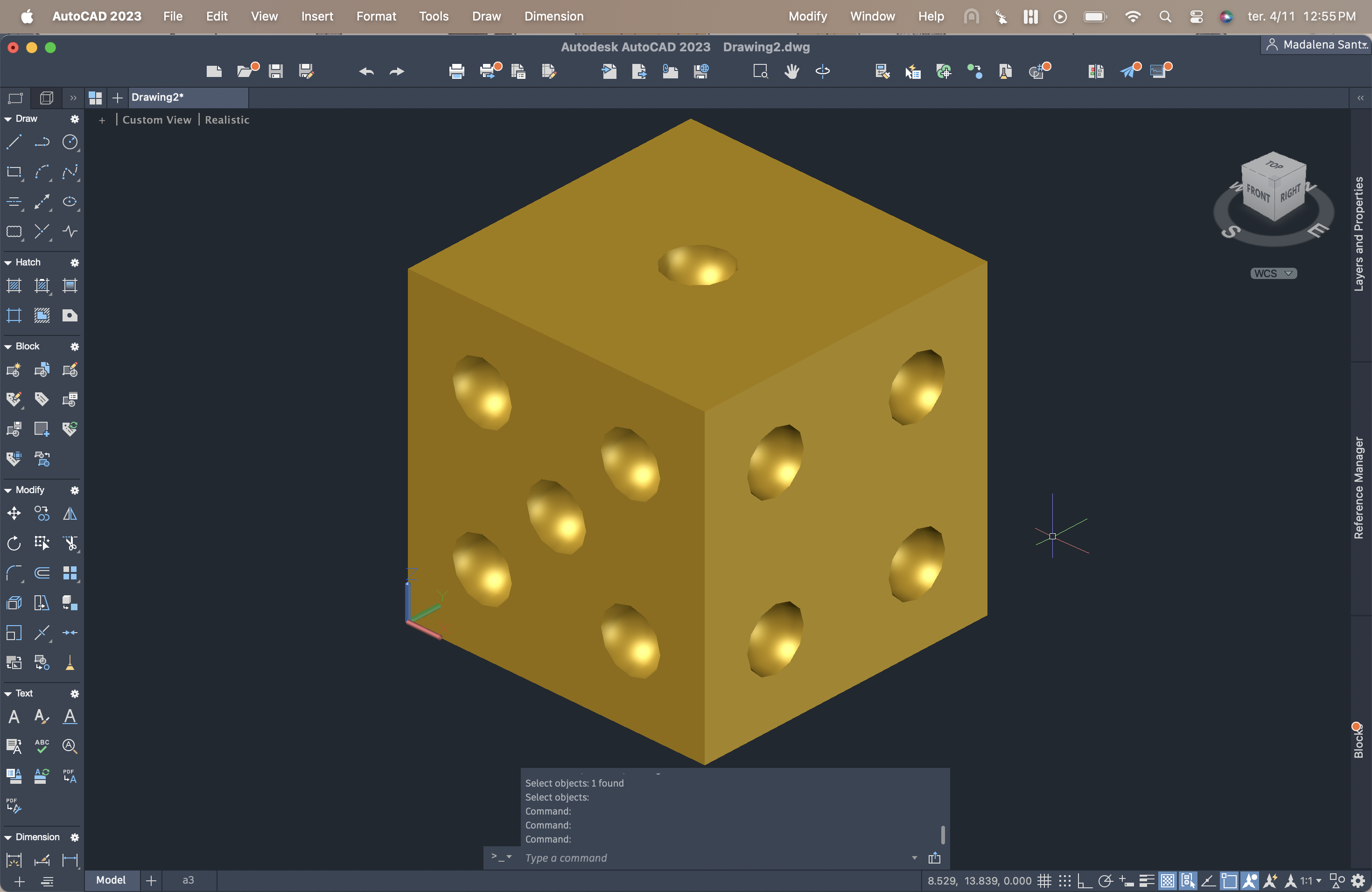

Foi iniciado um novo trabalho no AutoCAD, centrado na criação de um dado tridimensional.

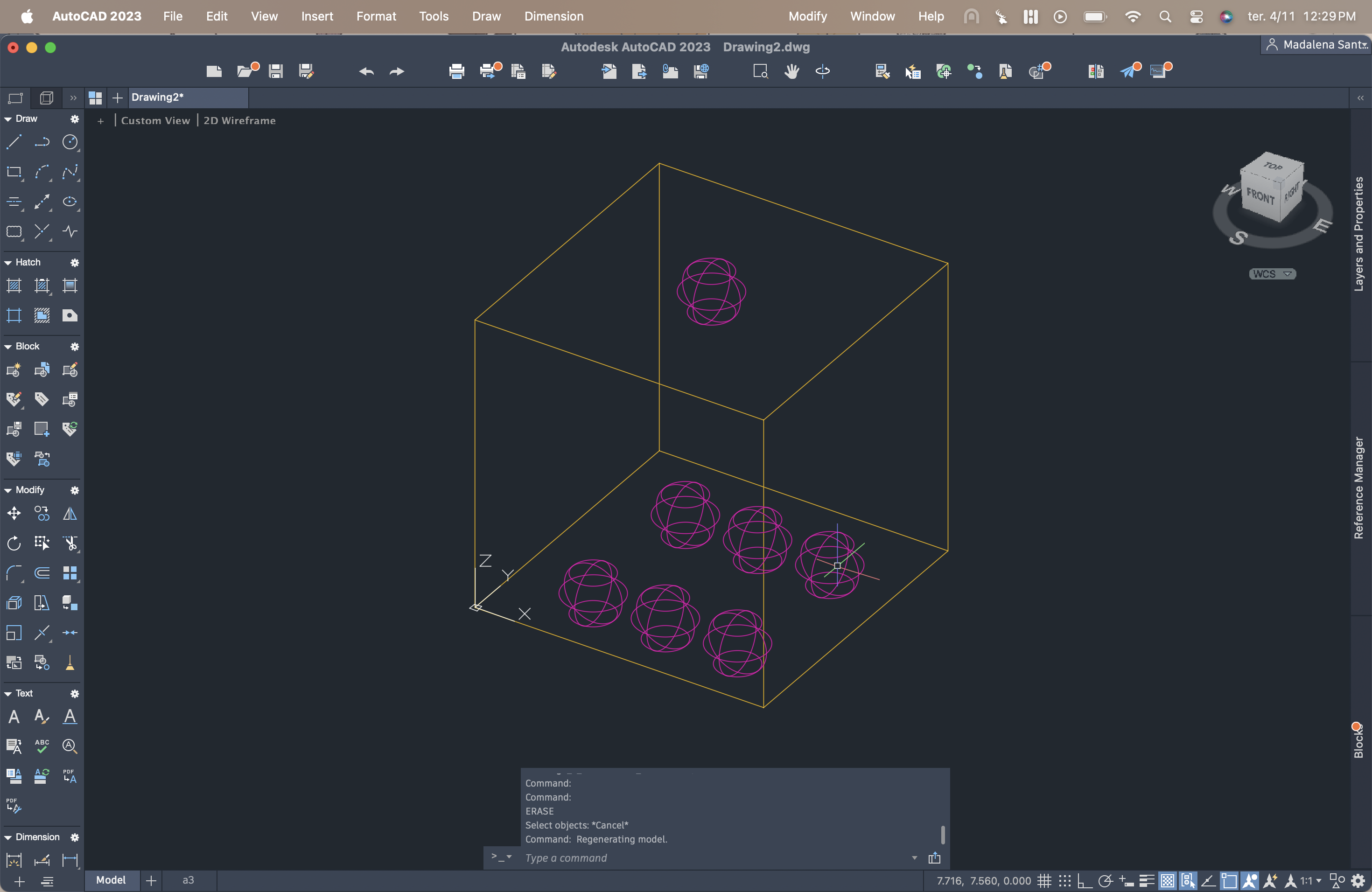

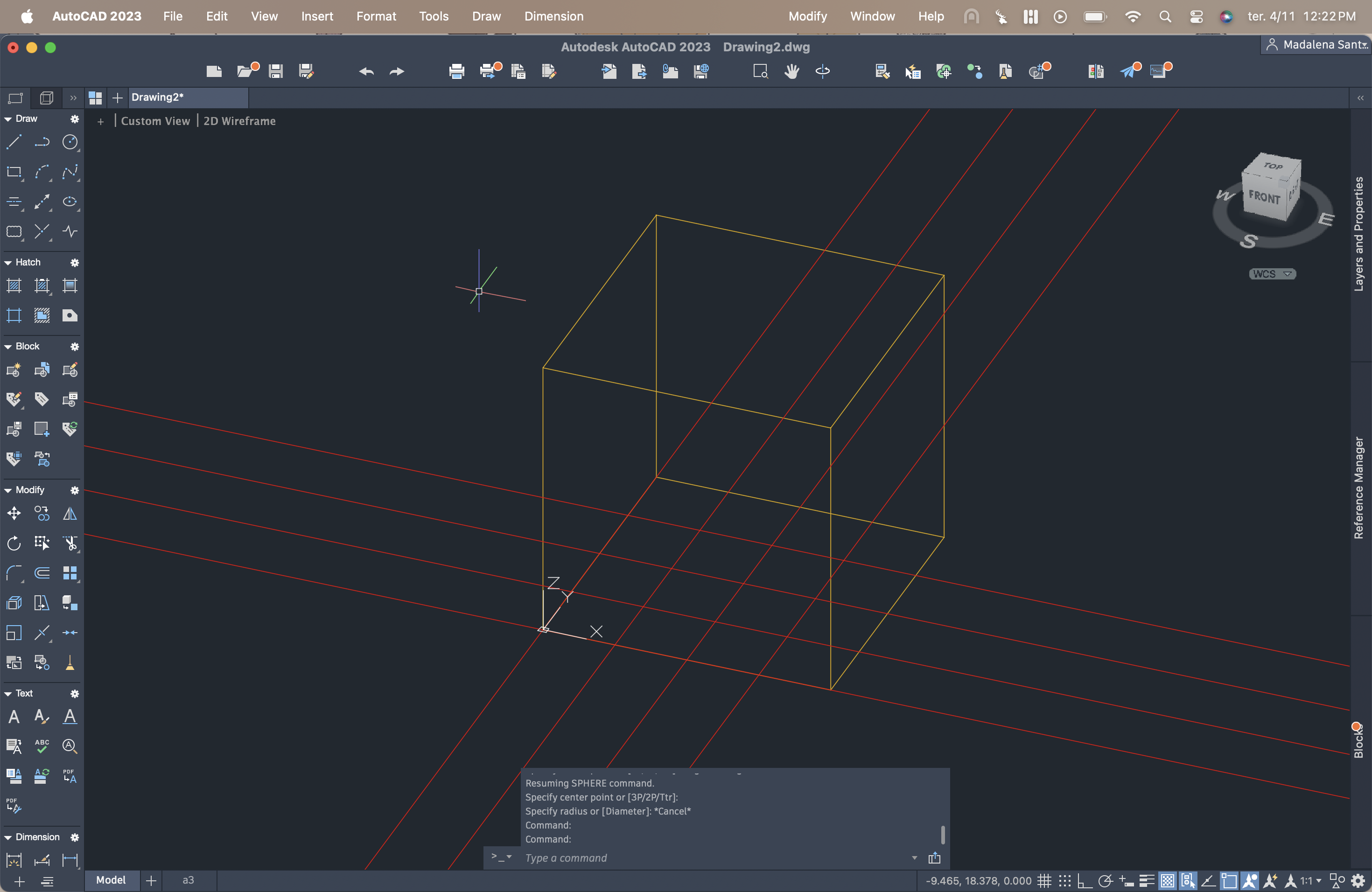

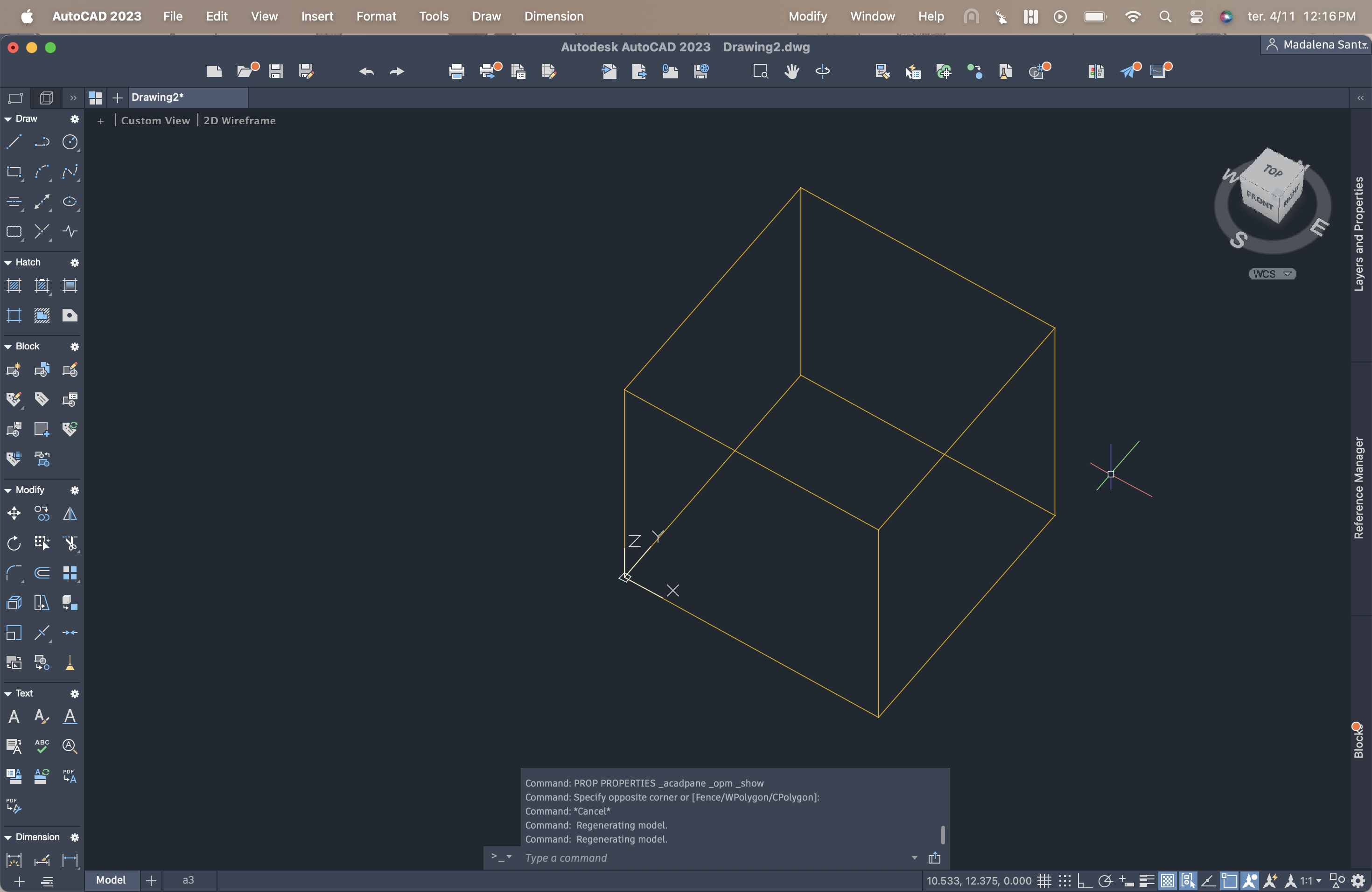

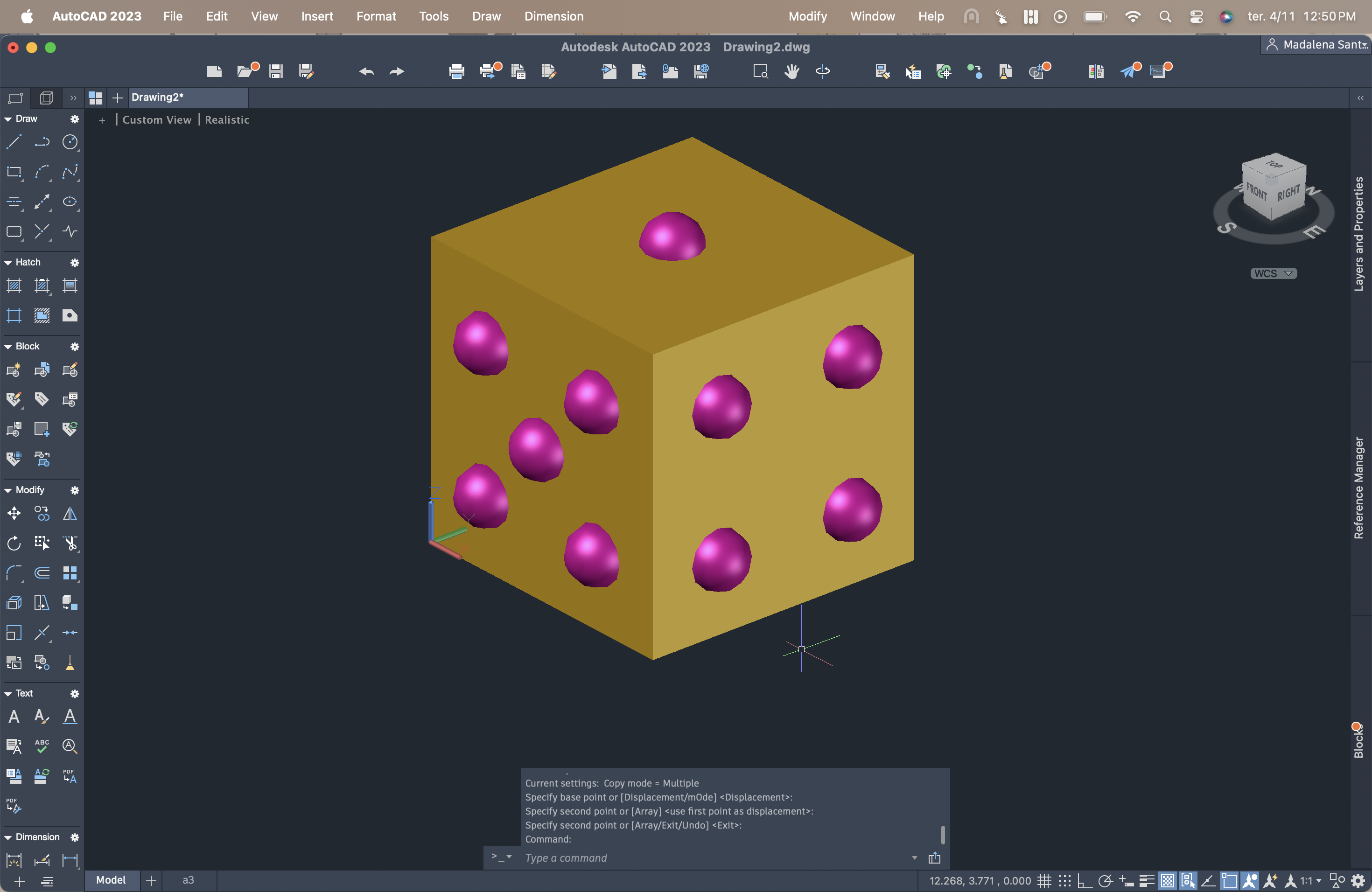

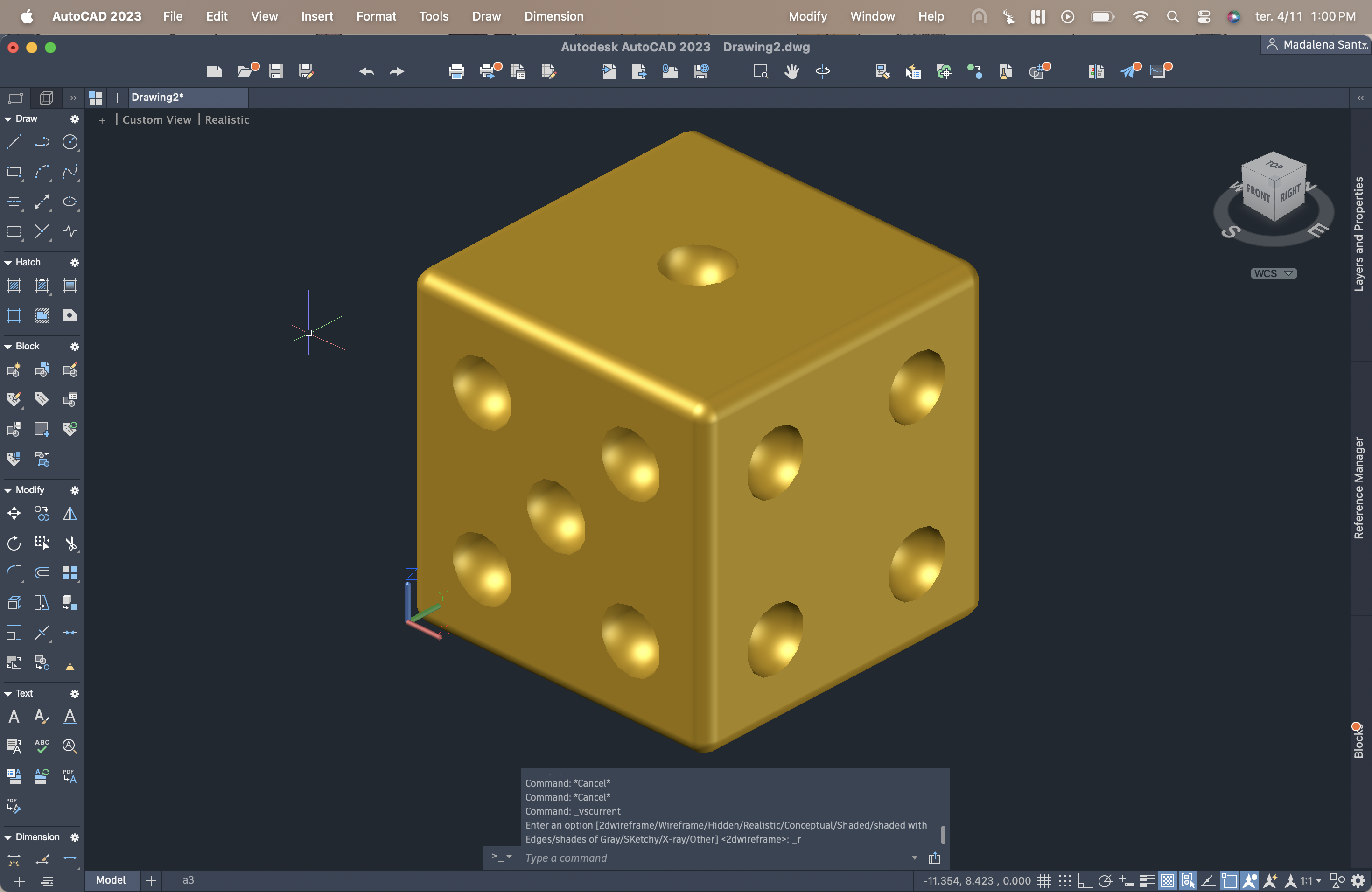

Foram criadas as layers "dado", "pintas" e "aux", e utilizados os comandos BOX, XLINE, OFFSET e FILLET para gerar o cubo e definir as respetivas arestas. Com o comando SPHERE, foram criadas as esferas representativas dos pontos do dado, posteriormente posicionadas e replicadas com COPY, ALIGN e ARRAYCLASSIC. Os sólidos foram combinados e ajustados com os comandos UNION e SUBTRACT, completando assim o volume final do dado.

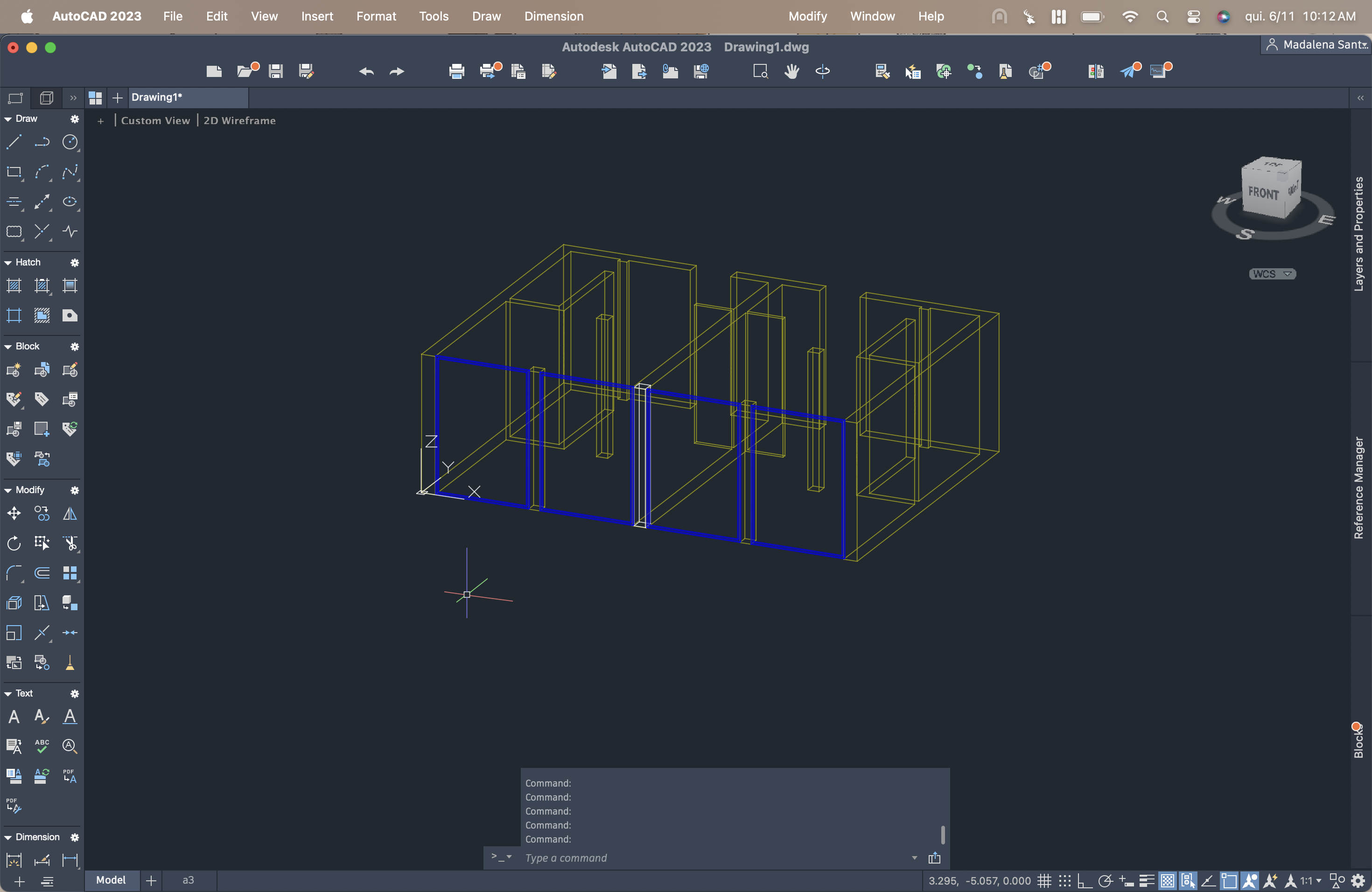

Foi iniciado um novo exercício de modelação tridimensional, dedicado à construção de um T0, com o apoio do comando T0, que foi adicionado ao programa através do comando APPLOAD.

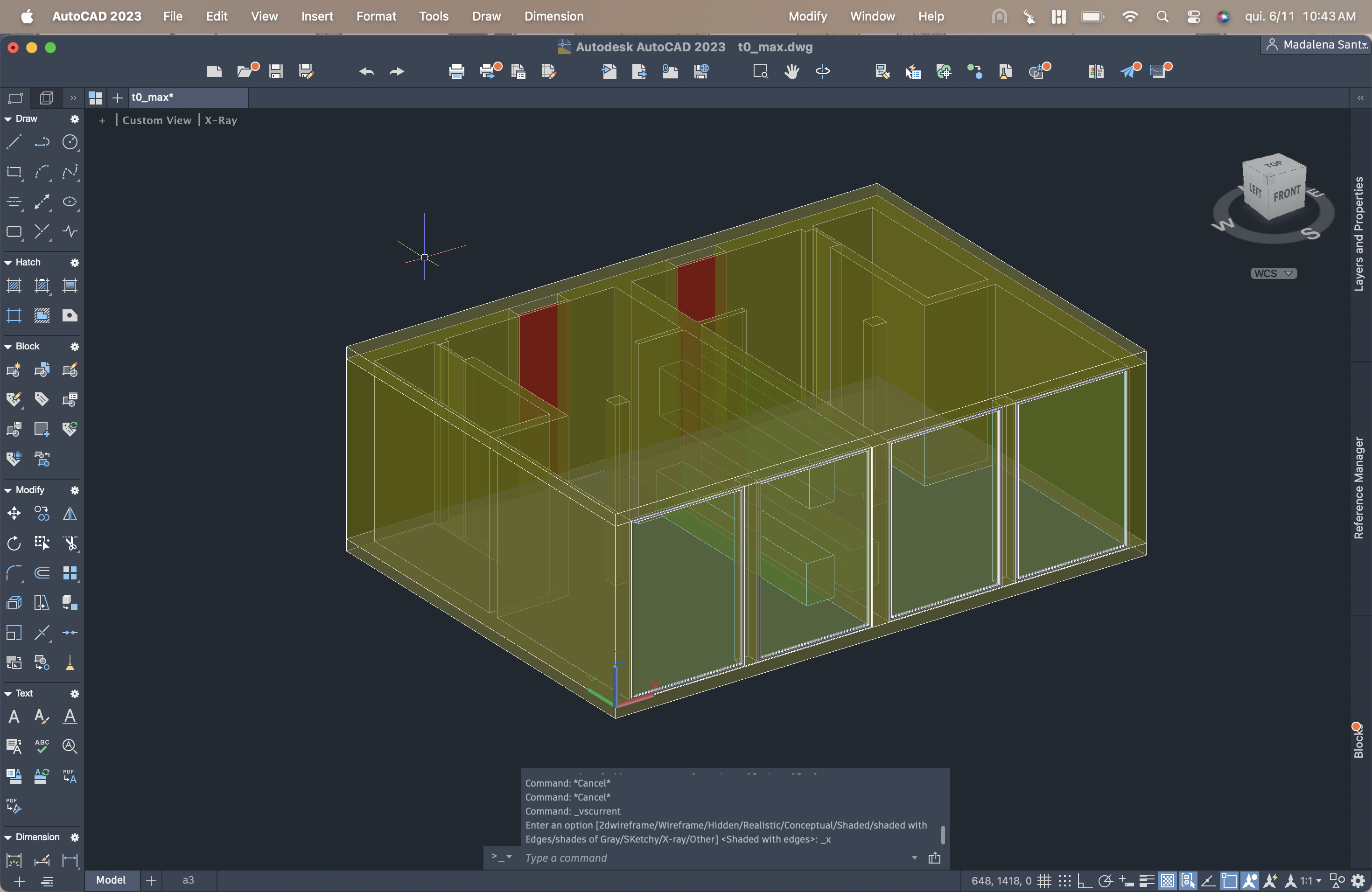

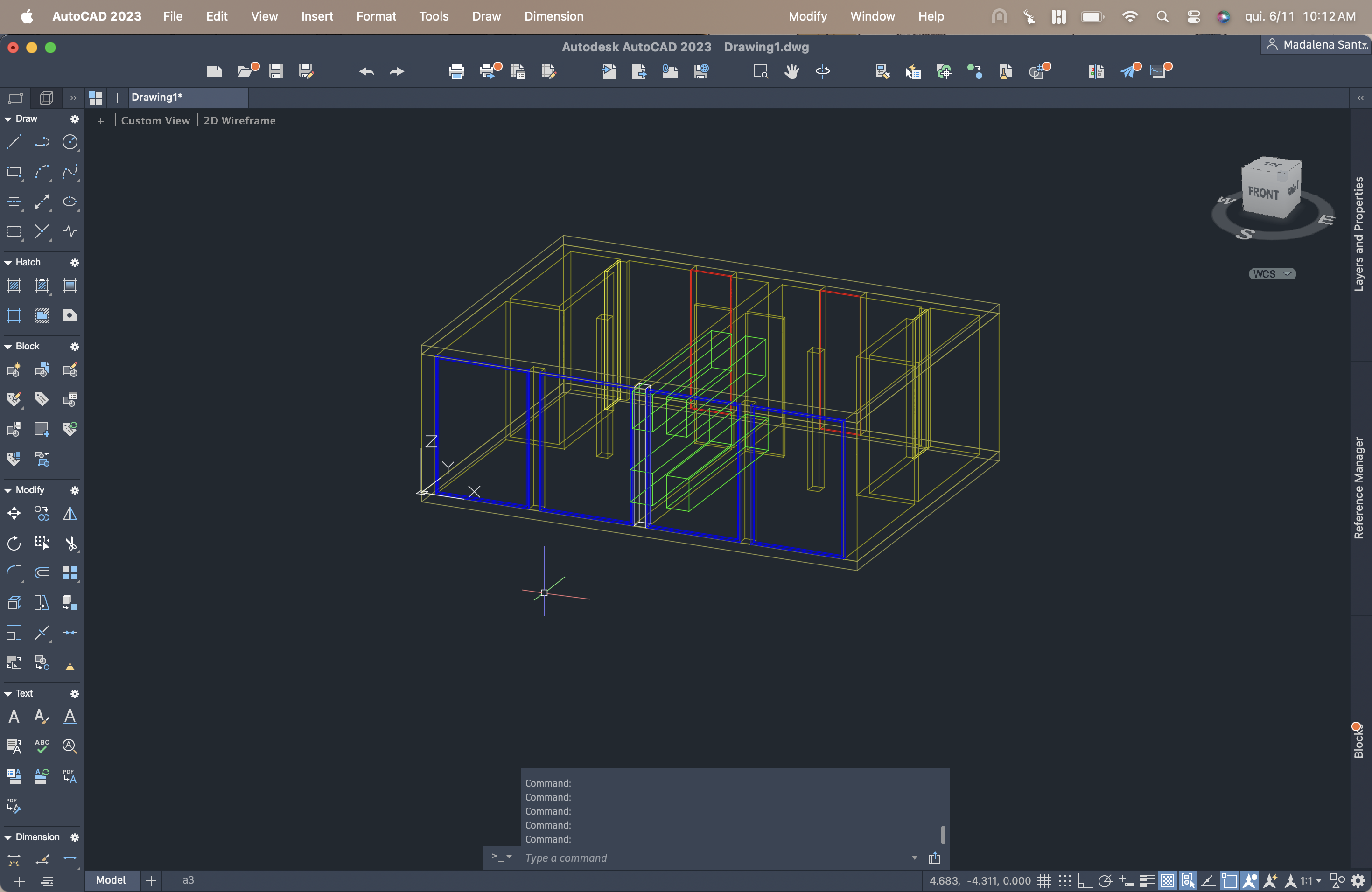

Após a criação do T0, foram usados os comandos COPY (criar um teto), OSNAP (midpoint e endpoint) e MIRROR (duplicar o T0 criado) e criadas várias layers ("paredes", "portas", "vidros", "caixilhos", "lajes", "armarios") aplicando o comando PROPERTIES para passar tudo para as layers correspondentes.
Posteriormente, foram usados os comandos UCS, RECTANG, RECION e COPY para criar os vidros e, de seguida, foram mudadas algumas configurações, através do comando UNITS. Ainda foi usado o comando SCALE, para colocar tudo à escala correta.
Por fim, foi feita a introdução ao programa 3DS MAX, dando início a uma nova etapa de trabalho dedicado à modelação e renderização 3D.
